Vožnja i rukovanje231(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine
su navedene na identifikacionoj
pločici 3 286.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je silakoja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru
prikolice.
Maksimalno dozvoljeno opterećenje
na kugli kuke (75 kg) 2)
je navedeno na
identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti
tome da uvek postignete maksimalno opterećenje na kugli kuke pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.Opterećenje zadnje osovine
Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila, se može
prekoračiti za 60 kg, a ukupna
dozvoljena težina vozila za 60 kg. Ukoliko je prekoračeno dozvoljeno
opterećenje zadnje osovine, ne
prekoračiti maksimalnu brzinu od
100 km/h.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Lagerovanje poluge kuke
Torba sa polugom kuke se drži u
prtljažnom prostoru.
Postaviti traku kroz zadnju desnu ušicu za pričvršćivanje, obmotati dva
puta i zategnuti je da bi torba bila
pričvršćena.
2) Motori B16DTH, B16DTJ, B20DTH i B20DTJ: U zavisnosti od opreme, najveće dozvoljeno vertikalno opterećenje kuke za vuču može
biti 75 kg ili 60 kg.

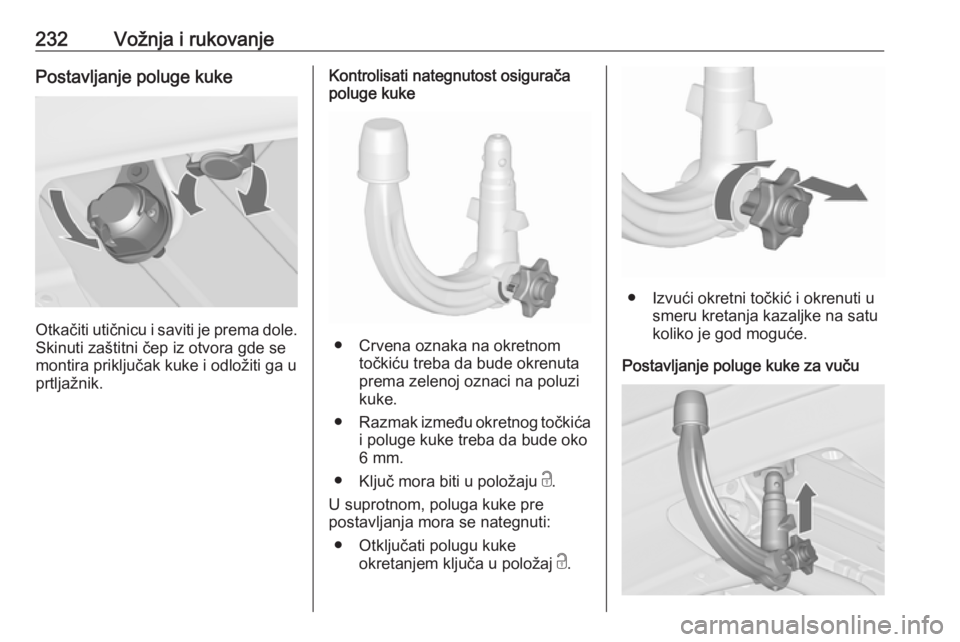

232Vožnja i rukovanjePostavljanje poluge kuke
Otkačiti utičnicu i saviti je prema dole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.
Kontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom
točkiću treba da bude okrenuta
prema zelenoj oznaci na poluzi
kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.
U suprotnom, poluga kuke pre
postavljanja mora se nategnuti:
● Otključati polugu kuke okretanjem ključa u položaj c.
● Izvući okretni točkić i okrenuti u
smeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču

Vožnja i rukovanje233Postaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se
zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi kuke u svoj osnovni položaj mirovanjabez zazora.9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.
Ušica za sajlu nužne kočnice prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da bude okrenutaprema zelenoj oznaci na poluzi
kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.
● Priključna poluga kuke mora čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke

234Vožnja i rukovanjeOtvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.
Pomoć stabilnosti prikolice
Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok sistem radi držati upravljač što je jače moguće.
Pomoć stabilnosti prikolice (TSA) je
funkcija elektronskog upravljanja
stabilnosti 3 187.

Nega vozila235Nega vozilaOpšte informacije.......................236
Oprema i modifikacija vozila ....236
Skladištenje vozila ...................236
Rukovanje vozilom na kraju radnog veka ........................... 237
Provere vozila ............................ 237
Izvođenje radova .....................237
Poklopac motornog prostora ...237
Motorno ulje ............................. 238
Rashladna tečnost motora ......239
Tečnost servo upravljača ........240
Tečnost za pranje ....................241
Kočnice .................................... 241
Kočiona tečnost .......................241
Akumulator vozila ....................241
Odzračivanje sistema dizel goriva ...................................... 243
Zamena metlice brisača ..........243
Zamena sijalice .......................... 244
Halogena prednja svetla ..........244
Adaptivno prednje osvetljavanje ........................... 246
Svetla za maglu .......................248
Zadnja svetla ........................... 248
Bočni pokazivači pravca ..........251Svetlo registarske tablice ........252
Osvetljavanje kabine ...............252
Osvetljenje instrument table ....252
Električni sistem .........................253
Osigurači ................................. 253
Kutija sa osiguračima u motornom prostoru .................254
Kutija sa osiguračima na instrument tabli .......................256
Kutija sa osiguračima u prtljažniku ............................... 257
Alati vozila .................................. 259
Alati ......................................... 259
Točkovi i pneumatici ..................259
Zimski pneumatici ....................259
Označavanje pneumatika ........260
Pritisak u pneumaticima ..........260
Sistem nadzora pritiska u pneumaticima ......................... 261
Dubina profila .......................... 265
Menjanje veličine pneumatika i točkova ................................... 265
Poklopci točkova (ratkapne) ....265
Lanci za sneg .......................... 266
Komplet za popravku
pneumatika ............................. 266
Zamena točkova ......................269
Rezervni točak ......................... 272
Startovanje pomoću kablova .....275Vuča ........................................... 277
Vuča vozila .............................. 277
Vuča drugog vozila ..................278
Nega spoljašnjosti .....................279
Spoljašnja nega .......................279
Unutrašnja nega ......................281

236Nega vozilaOpšte informacijeOprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila. Ne možemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Ne raditi nikakva prepravljanja na
električnom sistemu, npr. menjanje
električnih kontrolnih jedinica (čip
tjuning).Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom motornog prostora i podvozja.
● Očistiti i zaštititi gumene zaptivače.
● Potpuno napunite rezervoar za gorivom.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hodunazad, ili staviti ručicu u P
položaj. Sprečiti vozilo da se
otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u funkciji, npr. alarmni sistem
zaštite od krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
● Proveriti nivo motornog ulja.
● Proveriti nivo rashladne tečnosti. ● Postaviti registarsku tablicu ako je potrebno.

Nega vozila237Rukovanje vozilom na krajuradnog veka
Informacije o centrima za rukovanje
vozilima na kraju veka trajanja i
ponovnoj upotrebi vozila na kraju
veka trajanja dostupne su na našoj
internet stranici, tamo gde se to
zahteva zakonom. Poveriti ovaj
posao samo ovlašćenom centru za
reciklažu.
Vozila na gas se moraju reciklirati u
servisnim centrima koji su ovlašćeni
za vozila na gas.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja i Ksenon prednja
svetla koriste izuzetno visok
napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

238Nega vozila
Pomeriti sigurnosnu bravicu bočno nalevu stranu vozila i otvoriti poklopac
motornog prostora.
Poklopac motornog prostora
automatski otvara i drži podizač.
Ako se poklopac motornog prostora
otvori u režimu Autostop, motor će biti
automatski ponovo pokrenut iz
sigurnosnih razloga.
Zatvaranje
Pre zatvaranja poklopca motornog
prostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora i pustiti ga da padne na jezičak sa male
visine (20-25 cm). Proveriti da li je
poklopac dobro zabravljen.Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
Motorno ulje
Redovno ručno proveravati nivo
motornog ulja da se motor ne bi
oštetio. Uveriti se da se koristi
odgovarajuće ulje po specifikaciji.
Preporučene tečnosti i sredstva za
podmazivanje 3 284.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj temperaturi i zaustavljen najmanje
5 minuta.
Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.
Umetnuti šipku za merenje skroz do
kraja i okrenuti za pola kruga.
U zavisnosti od motora koriste se
različite šipke za merenje nivoa ulja.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
