2016 OPEL ZAFIRA C Savininko vadovas (in Lithuanian)

Sėdynės, atramos63Leistini pasirinkimai ISOFIX vaiko tvirtinimo sistemai
Svorio klasėDydžio
klasėĮranga
Ant
priekinės
keleivio
sėdynėsAnt šoninių
sėdynių
antroje
eilėjeAnt
centrinės
sėdynės
antroje eilėjeAnt
sėdynių
trečioje
eilėje0 grupė: iki 10 kg
arba maždaug 10 mėnesiųEISO/R1XILXX0+ grupė: iki 13 kg
arba maždaug 2 metųEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXI grupė: nuo 9 iki 18 kg
arba maždaug 8 mėnesiai – 4 metaiDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXII grupė: 15–25 kg arba maždaug 3–7 metųXILXXIII grupė: 22–36 kg arba maždaug 6–12 metųXILXXIL:tinka tam tikroms ISOFIX tvirtinimo sistemoms, patenkančioms į šias kategorijas: nurodytam automobiliui, apribota
arba pusiau universali. ISOFIX tvirtinimo sistema turi būti patvirtinta konkrečiam automobilio tipui.IUF:tinka į priekį nukreiptoms universalios kategorijos ISOFIX vaiko tvirtinimo sistemoms, patvirtintoms konkrečiai svorio
klasei.X:šiai svorio klasei nėra patvirtinta jokia ISOFIX vaiko tvirtinimo sistema.

64Sėdynės, atramosISOFIX dydžio klasė ir sėdynės įrangaA – ISO/F3:į priekį nukreipta vaiko tvirtinimo sistema, skirta didžiausiems vaikams 9–18 kg svorio klasėje.B – ISO/F2:į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėje.B1 – ISO/F2X:į priekį nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams 9–18 kg svorio klasėje.C – ISO/R3:į galą nukreipta vaiko tvirtinimo sistema, skirta iki 18 kg sveriantiems vaikams.D – ISO/R2:į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams svorio klasėje iki 18 kg.E – ISO/R1:į galą nukreipta vaiko tvirtinimo sistema, skirta mažesniems vaikams svorio klasėje iki 13 kg.

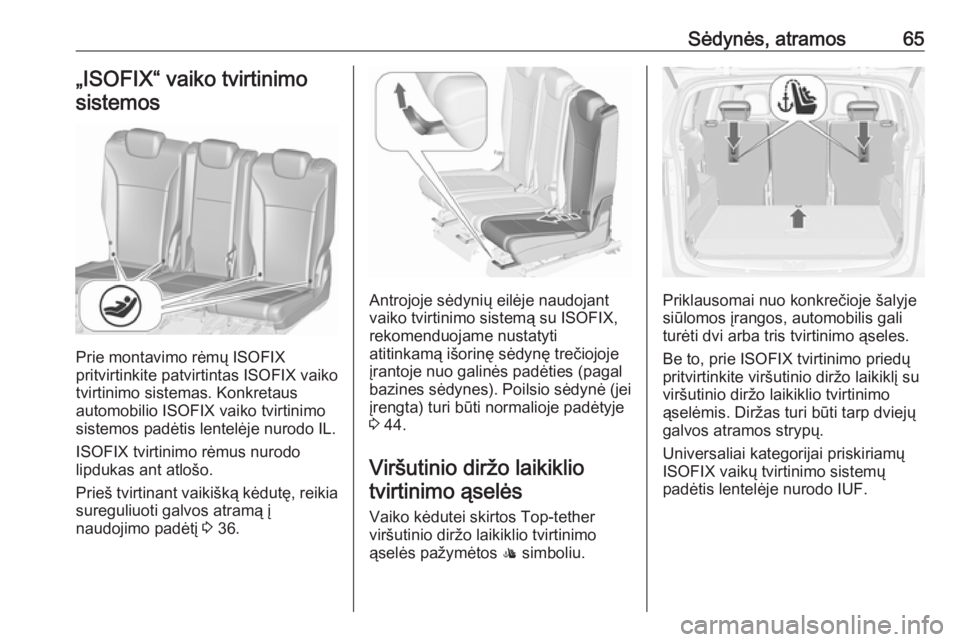

Sėdynės, atramos65„ISOFIX“ vaiko tvirtinimosistemos
Prie montavimo rėmų ISOFIX
pritvirtinkite patvirtintas ISOFIX vaiko
tvirtinimo sistemas. Konkretaus
automobilio ISOFIX vaiko tvirtinimo
sistemos padėtis lentelėje nurodo IL.
ISOFIX tvirtinimo rėmus nurodo
lipdukas ant atlošo.
Prieš tvirtinant vaikišką kėdutę, reikia sureguliuoti galvos atramą į
naudojimo padėtį 3 36.
Antrojoje sėdynių eilėje naudojant
vaiko tvirtinimo sistemą su ISOFIX,
rekomenduojame nustatyti
atitinkamą išorinę sėdynę trečiojoje
įrantoje nuo galinės padėties (pagal
bazines sėdynes). Poilsio sėdynė (jei
įrengta) turi būti normalioje padėtyje
3 44.
Viršutinio diržo laikiklio tvirtinimo ąselės
Vaiko kėdutei skirtos Top-tether
viršutinio diržo laikiklio tvirtinimo
ąselės pažymėtos : simboliu.Priklausomai nuo konkrečioje šalyje
siūlomos įrangos, automobilis gali
turėti dvi arba tris tvirtinimo ąseles.
Be to, prie ISOFIX tvirtinimo priedų
pritvirtinkite viršutinio diržo laikiklį su
viršutinio diržo laikiklio tvirtinimo
ąselėmis. Diržas turi būti tarp dviejų
galvos atramos strypų.
Universaliai kategorijai priskiriamų
ISOFIX vaikų tvirtinimo sistemų
padėtis lentelėje nurodo IUF.

66Daiktų laikymo vietosDaiktų laikymo
vietosDaiktų laikymo skyriai ..................66
Laikymo skyrius prietaisų skydelyje ................................... 66
Daiktadėžė ................................ 67
Puodelių laikikliai .......................67
Priekinis laikymo skyrelis ...........68
Durelių daiktadėžė .....................68
Viršutinė saugykla .....................68
Saugykla po sėdyne ..................69
Laikymo vieta porankyje ............69
Laikymo vieta centriniame valdymo skyde .......................... 70
Tvirtinimo sistema gale ..............71
Bagažinės skyrius ........................79
Užpakalinis daiktų laikymo skyrius ...................................... 81
Bagažinės skyriaus dangtis .......82
Užpakalinės daiktų laikymo vietos ant grindų gaubtas .........84
Krovinių tvirtinimo skersiniai ir kabliukai ................................... 88
Ąselės grindyse ......................... 89
Krovinių valdymo sistema ..........89
Apsauginis tinklelis ....................91Nulenkiamas padėklas ..............92
Įspėjamasis trikampis ženklas ...93
Pirmosios pagalbos komplektas ............................... 93
Stogo bagažinės sistema ............94
Stogo bagažinė ......................... 94
Informacija apie krovinių kro‐
vimą ............................................. 95Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pasukus ar avarijos atveju daiktų
laikymo skyriaus dangtis gali
netikėtai atsidaryti ir keleivius gali
sužaloti iš jo išskrieję daiktai.
Laikymo skyrius prietaisų
skydelyje

Daiktų laikymo vietos67Prietaisų skydelyje, priešais
informacinį ekraną, įrengtas skyrius
daiktams laikyti. Dangčiui atidaryti
paspauskite jį.
Daiktadėžė
Keleivio pusėje (priekyje)
sumontuotos dvi daiktadėžės.
Viršutinei daiktadėžei atidaryti
nuspauskite mygtuką, esantį kairėje
atidarytos daiktadėžės pusėje.
Apatinei daiktadėžei atidaryti
patraukite už rankenėlės.
Daiktadėžėje laikomas apsauginių
ratų veržlių adapteris.
Važiuojant abi daiktadėžės turi būti
uždarytos.
Puodelių laikikliai Priekinis puodelių laikiklis
Puodelių laikikliai įrengti centriniame
tunelyje, tarp priekinių sėdynių.
Stumdomas puodelių laikiklis
„FlexConsole“ porankyje
Puodelių laikiklį galima stumdyti ant
kreipiančiųjų bėgelių „FlexConsole“
porankyje arba išvis išimti.
Kad paslinktumėte, pastumkite
rankeną priešais puodelių laikiklį.
Porankis 3 43.
Puodelių laikiklio išėmimas

68Daiktų laikymo vietosPatraukite rankenėlę priešais
puodelių laikiklį ir ištraukite jį
vertikaliai iš centrinio tunelio.
Įstatoma atvirkštine tvarka.
Pastaba
Sumontuokite puodelių laikiklį tokia
kryptimi, kokia parodyta
iliustracijoje. Antraip puodelių
laikiklis gali nesusijungti tinkamai.
Galinis puodelių laikiklis
Dar vienas puodelių laikiklis įrengtas
tarp trečiosios eilės sėdynių.
Butelių laikiklis
Priekinių ir galinių durelių kišenės
suprojektuotos laikyti butelius.
Priekinis laikymo skyrelis
laikymo skyrelis yra šalia vairo.
Durelių daiktadėžė Priekinių durelių apdailoje įrengtos
nedidelės kišenėlės, pvz.,
mobiliesiems telefonams.
Viršutinė saugykla
Daiktadėžei atidaryti spustelėkite
mygtuką.
Į šią daiktadėžę galima dėti ne
daugiau kaip 0,2 kg.

Daiktų laikymo vietos69Saugykla po sėdyne
Daiktadėžė
Po keleivio sėdyne įrengta
daiktadėžė. Nustumkite uždangą
daiktadėžei atidaryti arba uždaryti. Didžiausia apkrova: 1,5 kg.
Stalčius po sėdyne
Paspauskite mygtuką įduboje ir
ištraukite stalčių. Didžiausia apkrova:
3 kg. Norėdami uždaryti, pastumkite
ir užfiksuokite.
Laikymo vieta porankyje
Daiktadėžė baziniame porankyje
Porankyje yra vieta daiktams laikyti.
Kad atidarytumėte, nustumkite
porankį pirmyn.

70Daiktų laikymo vietosDaiktadėžė „FlexConsole“
porankyje
Porankio daiktų laikymo skyriui
atidaryti spustelėkite mygtuką.
Už porankio įrengtas dar vienas
daiktų laikymo skyrius. Kad
atidarytumėte, pastumkite dangtį.
Laikymo vieta centriniame
valdymo skyde
Centrinis tunelis
Laikymo skyrelis gali būti
naudojamas mažiems daiktams
laikyti.
Kad atidarytumėte, nustumkite dangtį
atgal.
Galinė konsolė
„FlexConsole“ galinėje pusėje
įrengtas stalčiukas daiktams laikyti.
Kad atidarytumėte, ištraukite jį.
Įspėjimas
Nenaudokite pelenams arba
kitiems įkaitusiems dalykams.
