Conducerea şi utilizarea autovehiculului215Obstacolele din faţă sunt indicate mai
întâi vizual. La distanţe mai mici de
80 cm, se aude de asemenea un
semnal acustic.
Indicaţia distanţei din Centrul de informaţii pentru şofer poate fi
inhibată prin mesajele autovehiculului care au o prioritate ridicată. După
aprobarea mesajului prin apăsarea
SET/CLR de pe maneta pentru
semnalizarea direcţiei, indicaţia distanţei este afişată din nou.
Dezactivarea
Sistemul de asistenţă la parcarea cu
spatele se închide automat când
treapta de marşarier este decuplată.
Sistemul de asistenţă la parcarea cu
faţa este dezactivat automat la viteze mai mari de 11 km/h.
Dezactivarea manuală este posibilă
prin apăsarea scurtă a D.
Când sistemul este dezactivat, LED-
ul din butonul este stins.
În plus, apare Park Assist Off
(Asistenţă la parcare dezactivată) pe
Centrul de informaţii pentru şofer,
atunci când sistemul este dezactivat
manual.
După o dezactivare manuală,
sistemul de asistenţă la parcare cu
faţa este activat din nou dacă D este
apăsat sau dacă se cuplează treapta
marşarier.
Defecţiuni
În cazul unei defecţiuni a sistemului sau dacă sistemul nu funcţionează
datorită condiţiilor temporare, de ex.
senzori acoperiţi de gheaţă, lampa de
control r se aprinde sau pe Centrul
de informaţii pentru şofer se afişează un mesaj.
Mesajele autovehiculului 3 131.
Lampa de control r 3 121.
Sistemul avansat de asistenţă la
parcare9 Avertisment
Şoferul este pe deplin responsabil
cu acceptarea locului de parcare
sugerat de sistem şi cu manevra de parcare.
Verificaţi întotdeauna
împrejurimile în toate direcţiile
atunci când utilizaţi sistemul
avansat de asistenţă la parcare.

216Conducerea şi utilizarea autovehiculului
Sistemul avansat de asistenţă la
parcare dirijează şoferul în parcare
prin instrucţiuni afişate în Centrul de informaţii pentru şofer şi prin semnale acustice. Şoferul trebuie să
controleze acceleraţia, frânarea,
direcţia şi schimbarea treptelor de
viteză.
Sistemul utilizează senzorii de
parcare ai sistemului de asistenţă la
parcarea cu faţa/cu spatele în
combinaţie cu doi senzori
suplimentari de pe bara de protecţie
faţă şi spate.
Butonul sistemului de asistenţă la
parcare D şi logica de funcţionare
Sistemul avansat de asistenţă la parcare şi sistemul de asistenţă la
parcarea cu faţa/cu spatele
(consultaţi descrierea anterioară) vor
fi acţionate apăsând D.
O apăsare scurtă a D dezactivează
sau activează sistemul de asistenţă la
parcarea cu faţa.
O apăsare lungă a D (circa
o secundă) activează sau
dezactivează sistemul avansat de
asistenţă la parcare.
Logica butoanelor pentru acţionarea
sistemelor este următoarea:
● Sistemul de asistenţă la parcarea
cu faţa/cu spatele este activ: o
apăsare scurtă dezactivează
sistemul de asistenţă la parcarea
cu faţa/cu spatele.
● Sistemul de asistenţă la parcarea
cu faţa/cu spatele este activ:
apăsarea lungă activează
sistemul avansat de asistenţă la
parcare dacă este cuplată
treapta de viteze înainte.● Sistemul avansat de asistenţă la parcare este activ: o apăsare
scurtă activează sistemul de asistenţă la parcarea cu faţa/cu
spatele.
● Sistemul avansat de asistenţă la parcare este activ: o apăsare
lungă dezactivează sistemul
avansat de asistenţă la parcare.
● Sistemul avansat de asistenţă la parcare şi sistemul de asistenţă
la parcarea cu faţa/cu spatele
sunt active: o apăsare scurtă
dezactivează ambele sisteme.
Activarea

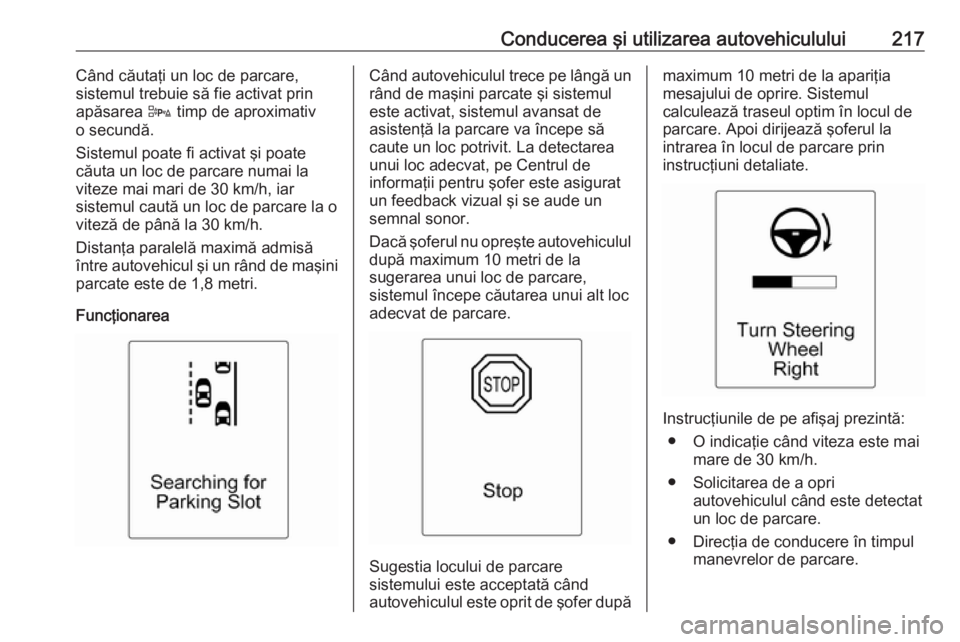

Conducerea şi utilizarea autovehiculului217Când căutaţi un loc de parcare,
sistemul trebuie să fie activat prin
apăsarea D timp de aproximativ
o secundă.
Sistemul poate fi activat şi poate
căuta un loc de parcare numai la
viteze mai mari de 30 km/h, iar
sistemul caută un loc de parcare la o
viteză de până la 30 km/h.
Distanţa paralelă maximă admisă
între autovehicul şi un rând de maşini
parcate este de 1,8 metri.
FuncţionareaCând autovehiculul trece pe lângă un rând de maşini parcate şi sistemul
este activat, sistemul avansat de asistenţă la parcare va începe să
caute un loc potrivit. La detectarea unui loc adecvat, pe Centrul de
informaţii pentru şofer este asigurat
un feedback vizual şi se aude un
semnal sonor.
Dacă şoferul nu opreşte autovehiculul
după maximum 10 metri de la
sugerarea unui loc de parcare,
sistemul începe căutarea unui alt loc
adecvat de parcare.
Sugestia locului de parcare
sistemului este acceptată când
autovehiculul este oprit de şofer după
maximum 10 metri de la apariţia
mesajului de oprire. Sistemul
calculează traseul optim în locul de
parcare. Apoi dirijează şoferul la
intrarea în locul de parcare prin
instrucţiuni detaliate.
Instrucţiunile de pe afişaj prezintă:
● O indicaţie când viteza este mai mare de 30 km/h.
● Solicitarea de a opri autovehiculul când este detectatun loc de parcare.
● Direcţia de conducere în timpul manevrelor de parcare.

218Conducerea şi utilizarea autovehiculului● Poziţia volanului în timpulparcării.
● Pentru unele instrucţiuni, este afişată o bară de progres.
O manevră de parcare reuşită este
indicată printr-un simbol al poziţiei de capăt.
Acordaţi întotdeauna atenţie
semnalelor sonore emise de sistemul
de asistenţă la parcarea cu faţa/ spatele. Un sunet continuu înseamnă că distanţa faţă de un obstacol este
mai mică de aprox. 30 cm.
Schimbarea părţii de parcare
Sistemul este configurat să detecteze
implicit locuri de parcare pe partea
pasagerului. Pentru detectarea
locurilor de parcare de pe partea
şoferului, activaţi semnalizarea
direcţiei pentru partea şoferului pe
durata căutării.
Imediat ce semnalizarea direcţiei este
dezactivată, sistemul va căuta din
nou locuri de parcare pe partea
pasagerului.
Priorităţi de afişare
După activarea sistemului avansat de
asistenţă la parcare, se va afişa un
mesaj în Centrul de informaţii pentru
şofer. Indicaţia sistemului avansat de asistenţă la parcare din Centrul de
informaţii pentru şofer poate fi
inhibată prin mesajele autovehiculului care au o prioritate ridicată. După
aprobarea mesajului prin apăsarea
SET/CLR de pe maneta de
semnalizare a direcţiei, instrucţiunile
sistemului avansat de asistenţă la
parcare vor fi afişate din nou, iar
manevra de parcare se poate
continua.Dezactivarea
Sistemul este dezactivat prin:
● o apăsare scurtă a D dacă sunt
activate sistemul avansat de asistenţă la parcare şi sistemul
de asistenţă la parcarea cu faţa/
cu spatele
● o apăsare lungă a D dacă este
dezactivat sistemul avansat de asistenţă la parcare
● terminarea cu succes a manevrei
de parcare
● rularea cu viteză mai mare de 30 km/h
● decuplarea contactului
Dezactivarea de către şofer sau de către sistem în timpul manevrelor va
fi indicată de Parking Deactivated
(Asistenţă la parcare dezactivată) în
Centrul de informaţii pentru şofer.

Conducerea şi utilizarea autovehiculului219Defecţiuni
Pe afişajul Centrului de informaţii
pentru şofer apare un mesaj când:
● Există o defecţiune în sistem.
● Şoferul nu a finalizat cu succes parcarea.
● Sistemul nu este funcţional.
Dacă în timpul instrucţiunilor de
parcare este detectat un obiect, pe
Centrul de informaţii pentru şofer
apare Stop (Opriţi) . Îndepărtarea
obiectului va reînnoi manevra de
parcare. Dacă obiectul nu este
înlăturat, sistemul va fi dezactivat.
Apăsaţi D timp de aproximativ
o secundă pentru a activa sistemul
pentru căutarea unui nou loc de
parcare.
Observaţii de bază privind
sistemele de asistenţă la parcare9 Avertisment
În unele situaţii, diferitele
suprafeţe reflectante ale unor
obiecte, precum şi surse de
zgomot exterioare, pot cauza
nedetectarea obstacolelor de
către sistem.
Se va acorda o atenţie specială
obstacolelor ce pot avaria partea inferioară a barei de protecţie.Atenţie
Performanţa sistemului poate fi
redusă când senzorii sunt
acoperiţi, de ex., cu gheaţă sau cu zăpadă.
Performanţa sistemului de
asistenţă la parcare poate fi
redusă datorită supraîncărcării.
În cazul existenţei în vecinătate a
unor autovehicule mai înalte (de
exemplu, autovehicule de teren,
mini-furgonete, furgonete), se
aplică anumite condiţii speciale. Identificarea obiectelor şi
indicarea distanţei corecte în
partea superioară a
autovehiculului nu poate fi
garantată.
Obiectele cu secţiune
transversală de reflexie foarte
mică, cum ar fi materialele subţiri
sau moi, s-ar putea să nu fie
detectate de sistem.
Sistemele de asistenţă la parcare
nu detectează obiecte din afara
domeniului de detecţie.
Notă
Sistemul de asistenţă la parcare
poate fi activat şi dezactivat prin
schimbarea setărilor din Afişajul
pentru informaţii. Dacă este ataşat
un cuplaj al remorcii, acesta trebuie
selectat din meniu.
Personalizarea autovehiculului
3 138.
Notă
Sistemul de asistenţă la parcare
detectează automat echipamentul de tractare montat din fabricaţie.
Acesta este dezactivat atunci când
este cuplat conectorul.
Este posibil ca senzorii să detecteze un obiect inexistent (perturbaţii
ecou) datorită unor perturbaţii
acustice sau mecanice externe.

220Conducerea şi utilizarea autovehicululuiSistemul avansat de asistenţă la
parcare s-ar putea să nu
reacţioneze la modificările de spaţiu
în cursul manevrelor de parcare
laterală.
Notă
Dacă cuplaţi o treaptă de mers
înainte şi depăşiţi o anumită viteză,
sistemul de asistenţă la parcarea cu spatele se va dezactiva atunci când
sistemul de transport posterior este
extins.
Dacă cuplaţi mai întâi treapta
marşarier, sistemul de asistenţă la
parcare va detecta sistemul de
transport posterior şi va emite un
sunet de avertizare. Apăsaţi scurt
D pentru a dezactiva sistemul de
asistenţă la parcare.
Notă
După producţie, sistemul avansat de asistenţă la parcare necesită o
calibrare. Pentru o ghidare optimă la
parcare, se impune parcurgerea
unei distanţe de cel puţin 35 km cu
multe curbe.Sistemul de avertizare
unghi mort lateral
Sistemul de avertizare punct mort
lateral detectează şi raportează
obiecte pe oricare parte a
autovehiculului, încadrându-se într-o
zonă de „unghi mort”. Sistemul
avertizează vizual în fiecare oglindă
laterală retrovizoare, la detectarea
obiectelor care ar putea să nu fie
vizibile în oglinzile retrovizoare
interioare şi exterioare.
Senzorii sistemului sunt amplasaţi în
bara de protecţie, pe partea stângă şi
pe cea dreaptă a autovehiculului.9 Avertisment
Avertizarea pentru unghiul mort
lateral nu înlocuieşte vederea
şoferului.
Sistemul nu detectează:
● Autovehicule aflate în afara zonelor unghiului mort lateral
care se pot apropia rapid
● Pietonii, bicicliştii sau animalele
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna toate oglinzile, priviţi peste umăr şi folosiţi semnalizarea direcţiei.
Când sistemul detectează un
autovehicul în zona unghiului mort
lateral în timpul deplasării înainte,
chiar dacă autovehiculul depăşeşte
un alt autovehicul sau este depăşit,
un simbol de avertizare portocaliu B
se va aprinde în respectiva oglindă
retrovizoare. Dacă şoferul activează
apoi semnalizarea direcţiei, simbolul
de avertizare B începe să clipească
în portocaliu ca avertizare de a nu
schimba banda.
Notă
Dacă autovehiculul care depăşeşte
se deplasează cu cel puţin 10 km/h
mai rapid decât autovehiculul pe
care îl depăşeşte, simbolul de
avertizare B din oglinda exterioară
respectivă nu se va aprinde.

Conducerea şi utilizarea autovehiculului221
Avertizarea unghi mort lateral este
activă de la viteze de 10 km/h până la 140 km/h. Vitezele mai mari de
140 km/h dezactivează sistemul,
ceea ce este indicat prin simboluri de
avertizare cu iluminat redus B la
ambele oglinzi retrovizoare
exterioare. Reducerea vitezei va
duce la stingerea simbolurilor de
avertizare. Dacă se detectează atunci
un autovehicul în zona unghiului
mort, simbolurile B se vor aprinde în
mod normal pe partea relevantă.
La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru a indica funcţionarea sistemului.
Sistemul poate fi activat sau
dezactivat în meniul Settings (Setări)
de pe afişajul pentru informaţii,
personalizarea autovehiculului
3 138.
Dezactivarea este indicată printr-un
mesaj pe centrul de informaţii pentru
şofer.
Zone de detectare
Senzorul sistemului acoperă o zonă
de circa 3 metri pe ambele părţi ale
autovehiculului. Această zonă începe la fiecare oglindă laterală şi se
extinde în spate până la aproximativ
3 metri. Înălţimea zonei este cuprinsă
între aproximativ 0,5 metri şi 2 metri
de la sol.
Sistemul este dezactivat dacă
autovehiculul tractează o remorcă.
Avertizarea unghi mort lateral este
proiectată pentru a ignora obiectele
staţionare, cum ar fi balustradele,
stâlpii, bordurile, pereţii şi grinzile.
Autovehiculele parcate sau cele care
vin din faţă nu sunt detectate.Defecţiuni
Avertizările pierdute ocazional pot
apărea în circumstanţe normale şi
numărul lor va creşte în condiţii de
umiditate.
Sistemul de avertizare unghi mort lateral nu funcţionează când colţurile din stânga şi dreapta ale barei de
protecţie spate sunt acoperite cu
noroi, murdărie, zăpadă, gheaţă,
lapoviţă sau în timpul ploilor
torenţiale. Instrucţiuni pentru curăţare 3 289.
În cazul unei defecţiuni a sistemului sau dacă sistemul nu funcţionează
datorită condiţiilor temporare, pe
Centrul de informaţii pentru şofer se
afişează un mesaj. Solicitaţi asistenţă din partea unui atelier în cazul uneidefecţiuni permanente.
Camera video retrovizoare
Camera video retrovizoare asistă
şoferul la deplasarea în marşarier,
prin afişarea unei vederi a zonei din
spatele autovehiculului.
Vederea camerei este afişată pe
afişajul color pentru informaţii.

222Conducerea şi utilizarea autovehiculului9Avertisment
Camera video retrovizoare nu
înlocuieşte vederea şoferului.
Observaţi că obiectele care nu se
încadrează în câmpul vizual al
camerei şi în zona de acţiune a
senzorilor sistemului avansat de
asistenţă la parcare, de exemplu,
sub bara de protecţie sau sub
autovehicul, nu sunt afişaţi.
Nu deplasaţi autovehiculul în
marşarier prin simpla privire la
afişajul cu informaţii şi verificaţi
spaţiul din spatele şi din jurul
autovehiculului înainte de
deplasarea în marşarier.
Activarea
Camera video retrovizoare este
activată automat la cuplarea treptei
de viteză marşarier.
Funcţionarea
Camera este montată în mânerul
hayonului şi are un unghi de
vizualizare de 130°.
Datorită poziţionării la înălţime a
camerei, bara de protecţie spate
poate fi văzută pe afişaj, ca o ghidare
către poziţie.
Zona afişată de cameră este limitată. Distanţa imaginii care apare pe afişaj
diferă de distanţa reală.
Liniile de ghidare
Liniile de ghidare dinamică sunt linii
orizontale la intervale de 1 metru,
proiectate pe imagine, pentru a defini
distanţa până la obiectele prezentate.
Banda traiectoriei autovehiculului
este prezentată în funcţie de unghiul de direcţie.
