2016 OPEL ZAFIRA C Instruktionsbog (in Danish)

Pleje af bilen231
3. Frigør pæreholderen fra stikketved at presse på holdeudsparin‐
gen.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
6. Sæt dækslet på, og drej det med uret.
Blinklys fortil (2)
1. Drej pærefatningen (2) mod uret,indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af reflekto‐
ren.
2. Tag pæren ud af fatningen ved at dreje mod uret.
3. Udskift og indsæt en ny pære i fat‐
ningen ved at dreje med uret.
4. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
Parkeringslys/kørelys (3)
1. Drej pærefatningen (3) mod uret, indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af reflekto‐
ren.

232Pleje af bilen
2. Tag pæren ud af fatningen ved attrække.
3. Udskift og indsæt en ny pære i fat‐
ningen.
4. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
Adaptive forlygter9 Fare
Adaptive Forward Lighting-syste‐
met bruger Xenon-forlygter.
Xenon-forlygter arbejder med me‐ get høj spænding. Undgå berø‐
ring. Få pærerne udskiftet på et
værksted.
Pærer til blinklys foran og drejelys kan udskiftes.
Drejelys (1) .
Blinklys fortil (2) .
Parkeringslys/Kørelys er konstrueret
som lysdioder (LED) og kan ikke ud‐
skiftes.
Drejelys (1) 1. Drej dækslet (1) mod uret, og tag det af.
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Tag pæreholde‐
ren med pæren ud af reflektoren.

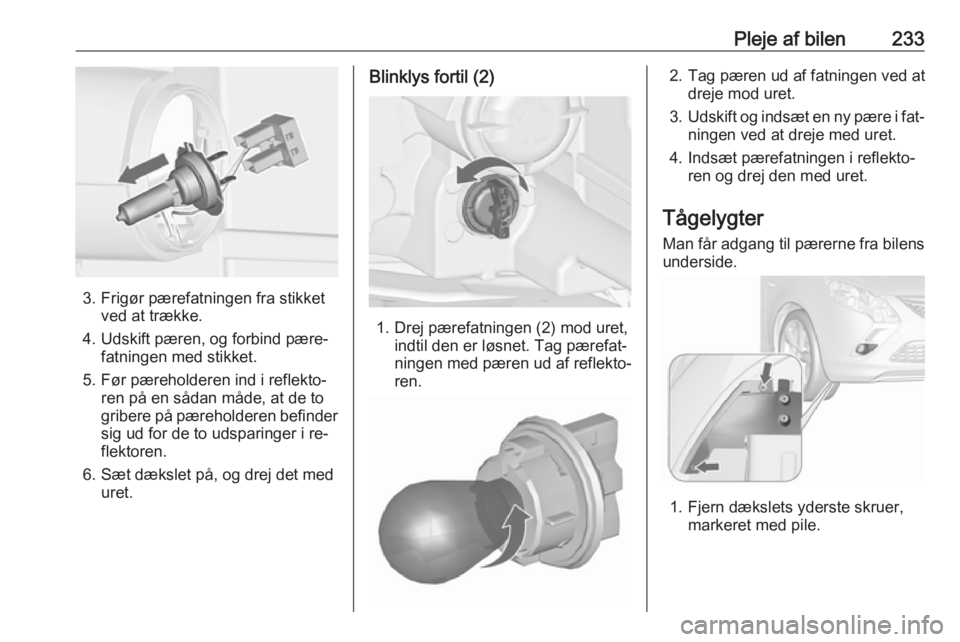

Pleje af bilen233
3. Frigør pærefatningen fra stikketved at trække.
4. Udskift pæren, og forbind pære‐ fatningen med stikket.
5. Før pæreholderen ind i reflekto‐ ren på en sådan måde, at de to
gribere på pæreholderen befinder sig ud for de to udsparinger i re‐
flektoren.
6. Sæt dækslet på, og drej det med uret.
Blinklys fortil (2)
1. Drej pærefatningen (2) mod uret,indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af reflekto‐
ren.
2. Tag pæren ud af fatningen ved at dreje mod uret.
3. Udskift og indsæt en ny pære i fat‐
ningen ved at dreje med uret.
4. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
Tågelygter Man får adgang til pærerne fra bilens
underside.
1. Fjern dækslets yderste skruer, markeret med pile.

234Pleje af bilen
2. Hægt dækslet af.Drej pærefatningen venstre om,
og tag den ud af reflektoren.
3. Frigør pærefatningen fra stikket ved at presse på holdeudsparin‐
gen.
4. Fjern og udskift pærefatningen med pære, og fastgør den til stik‐
ket.
5. Sæt pærefatningen ind i reflekto‐ ren, drej med uret og sæt i hak.
6. Sæt dækslet på med skruerne.
Baglygter
1. Hægt skruedækslet af.
2. Fjern skruerne, der er markeret med pile.
3. Træk forsigtigt lygteenheden fra holdetappene og fjern den.
4. Løsn stikket fra lygteenheden.

Pleje af bilen235
5. Fjern og udskift pæren ved atdreje pærefatningen.
Blinklys ( 1)
Baglygter ( 2)
Bremselygtepære ( 3)Baglygter med lysdiode (LED) til
bag- og bremselygter
Kun blinklyset ( 1) kan udskiftes.
Fjern og udskift pæren ved at
dreje pærefatningen.
6. Slut stikket til lygteenheden.
7. Sæt lygteenheden på holdetap‐ pene, og montér lygteenheden
ved hjælp af skruerne.
8. Tilslut skruedækslet.
Baklys (4) i bagklappen
1. Åbn bagklappen, og fjern dæks‐ let.

236Pleje af bilen2. Drej pæreholderen mod uret ogfjern den fra reflektoren.
3. Tag pæren ud af fatningen ved attrække.
4. Udskift og indsæt en ny pære i fat‐
ningen.
5. Indsæt pærefatningen i reflekto‐ ren og drej den med uret.
6. Sæt dækslet på.
Tågebaglygte Man får adgang til pærerne fra bilens
underside.
1. Drej pærefatningen venstre om, og tag den ud af reflektoren.
2. Tag pæren ud af fatningen ved at dreje mod uret.
3. Udskift og indsæt ny pære i fat‐ningen ved at dreje med uret.
4. Sæt pærefatningen ind i reflekto‐ ren, drej med uret og sæt i hak.
Kontrol af pærer
Tilslut tændingen, aktiver og kontrol‐
ler alle lysfunktioner.
Sideblink
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

Pleje af bilen237
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen. Tag af‐
dækningen af.
2. Tag pæren ud af fatningen ved at trække.
3. Udskift pæren og sæt den i fatnin‐
gen.
4. Skub dækslet ind i lygtehuset.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet på et værksted.
Lampe i lastrum Få pærerne udskiftet på et værksted.

238Pleje af bilenInstrumentlys
Få pærerne udskiftet på et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met
● i venstrestyrede biler i kabinen bag opbevaringsrummet, hen‐
holdsvis i højrestyrede biler bag
handskerummet
● bag et dæksel i venstre side af lastrummet
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
Der findes forskellige typer sikringer i
bilen.
