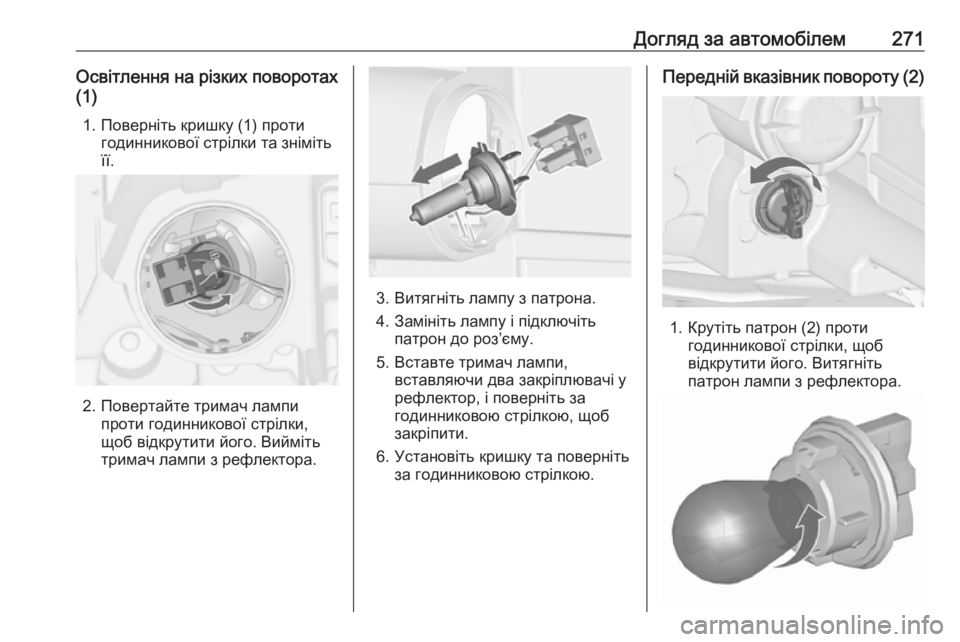

Догляд за автомобілем271Освітлення на різких поворотах(1)
1. Поверніть кришку (1) проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до роз’єму.
5. Вставте тримач лампи, вставляючи два закріплювачі урефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник повороту (2)
1. Крутіть патрон (2) протигодинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.

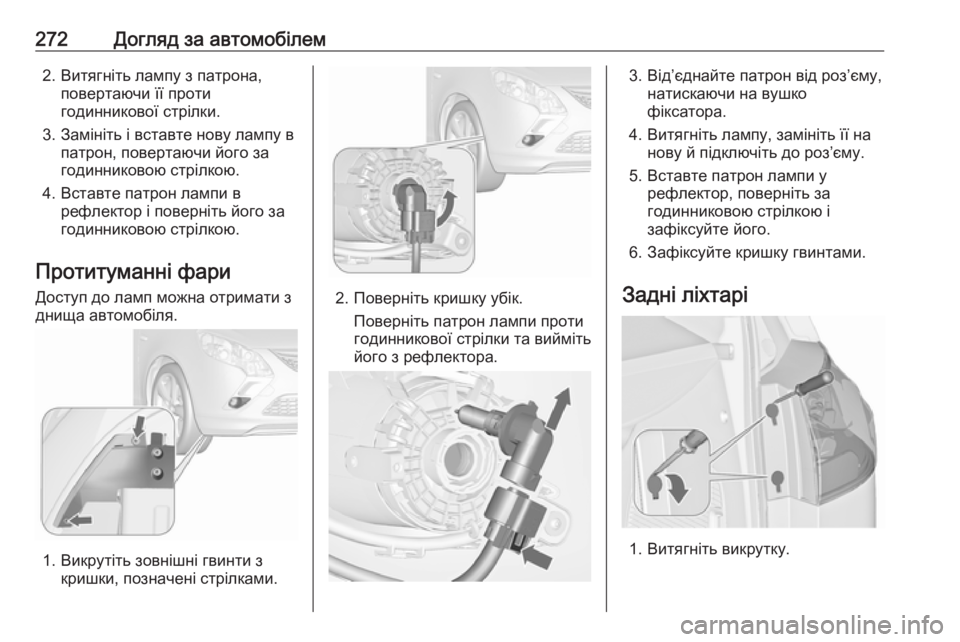

272Догляд за автомобілем2. Витягніть лампу з патрона,повертаючи її проти
годинникової стрілки.
3. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
Протитуманні фари
Доступ до ламп можна отримати з
днища автомобіля.
1. Викрутіть зовнішні гвинти з кришки, позначені стрілками.
2. Поверніть кришку убік.
Поверніть патрон лампи проти
годинникової стрілки та вийміть
його з рефлектора.
3. Від’єднайте патрон від роз’єму, натискаючи на вушкофіксатора.
4. Витягніть лампу, замініть її на нову й підключіть до роз’єму.
5. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
6. Зафіксуйте кришку гвинтами.
Задні ліхтарі
1. Витягніть викрутку.

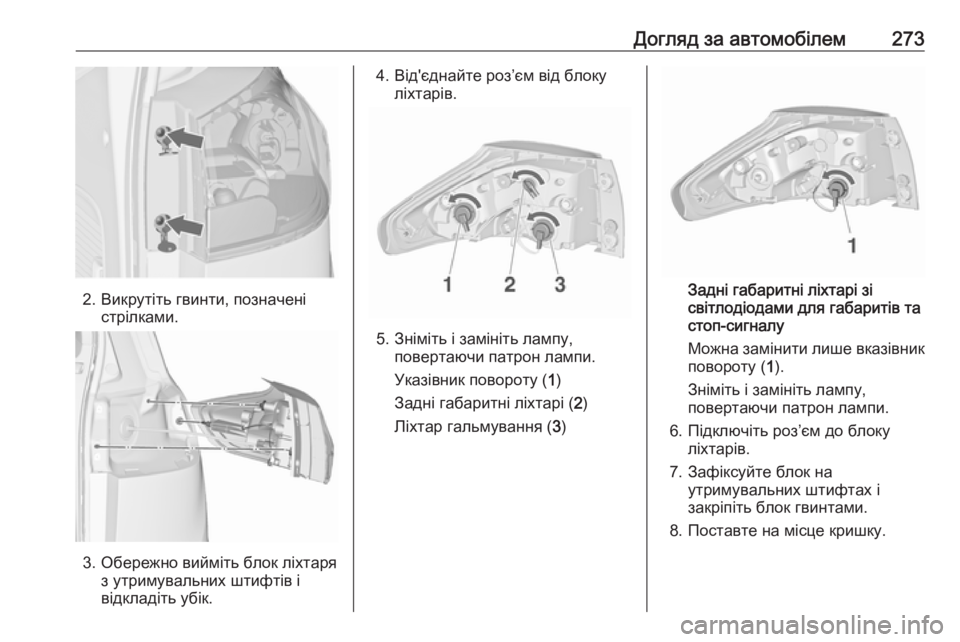

Догляд за автомобілем273
2. Викрутіть гвинти, позначеністрілками.
3. Обережно вийміть блок ліхтаря з утримувальних штифтів і
відкладіть убік.
4. Від'єднайте роз’єм від блоку ліхтарів.
5. Зніміть і замініть лампу, повертаючи патрон лампи.
Указівник повороту ( 1)
Задні габаритні ліхтарі ( 2)
Ліхтар гальмування ( 3)
Задні габаритні ліхтарі зі
світлодіодами для габаритів та
стоп-сигналу
Можна замінити лише вказівник
повороту ( 1).
Зніміть і замініть лампу,
повертаючи патрон лампи.
6. Підключіть роз’єм до блоку ліхтарів.
7. Зафіксуйте блок на утримувальних штифтах і
закріпіть блок гвинтами.
8. Поставте на місце кришку.

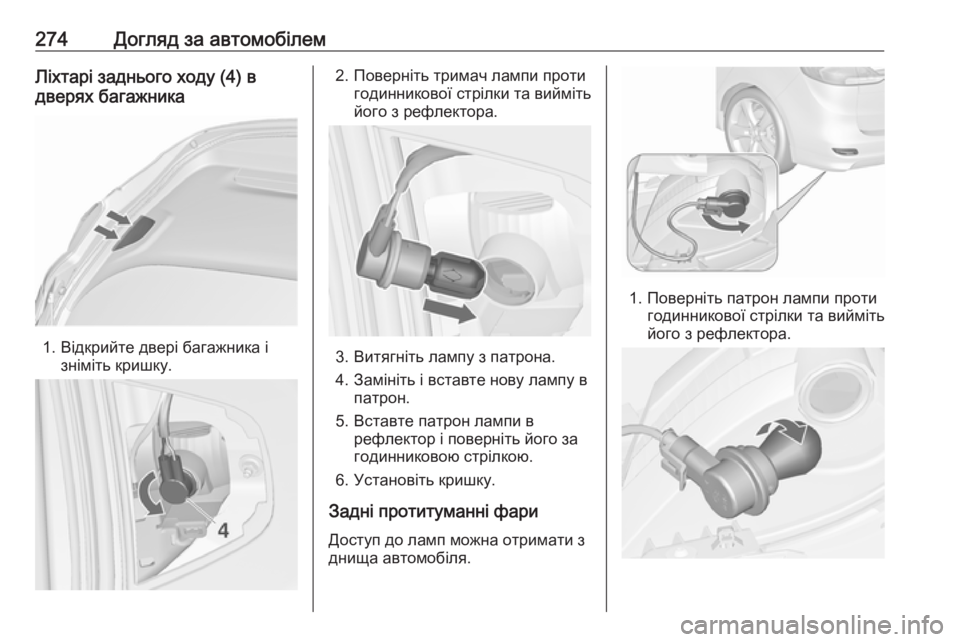

274Догляд за автомобілемЛіхтарі заднього ходу (4) в
дверях багажника
1. Відкрийте двері багажника і зніміть кришку.
2. Поверніть тримач лампи проти годинникової стрілки та вийміть
його з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть і вставте нову лампу в патрон.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку.
Задні протитуманні фари Доступ до ламп можна отримати зднища автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.

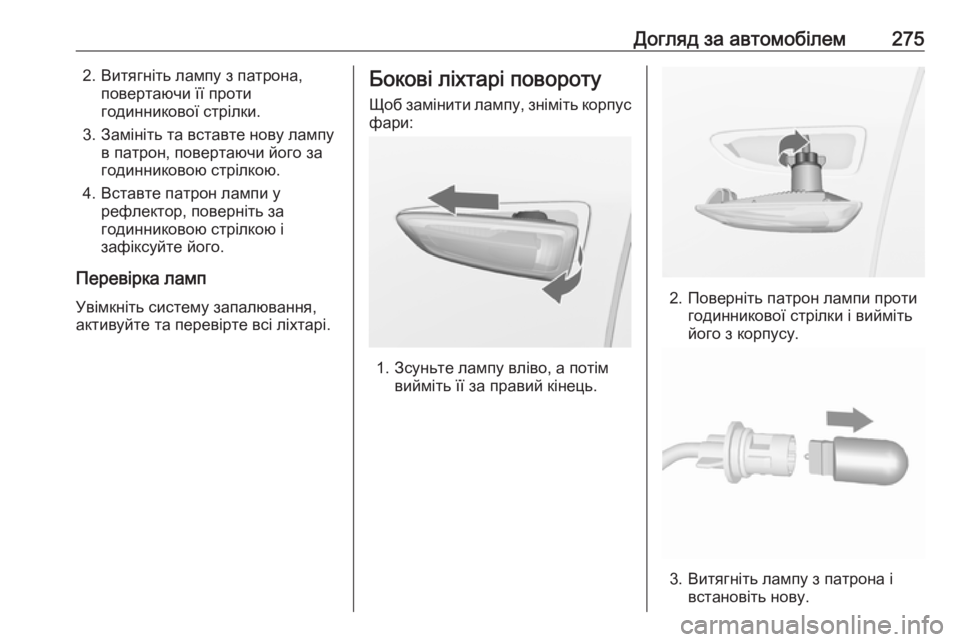

Догляд за автомобілем2752. Витягніть лампу з патрона,повертаючи її проти
годинникової стрілки.
3. Замініть та вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
4. Вставте патрон лампи у рефлектор, поверніть за
годинниковою стрілкою і
зафіксуйте його.
Перевірка ламп
Увімкніть систему запалювання,
активуйте та перевірте всі ліхтарі.Бокові ліхтарі повороту
Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.

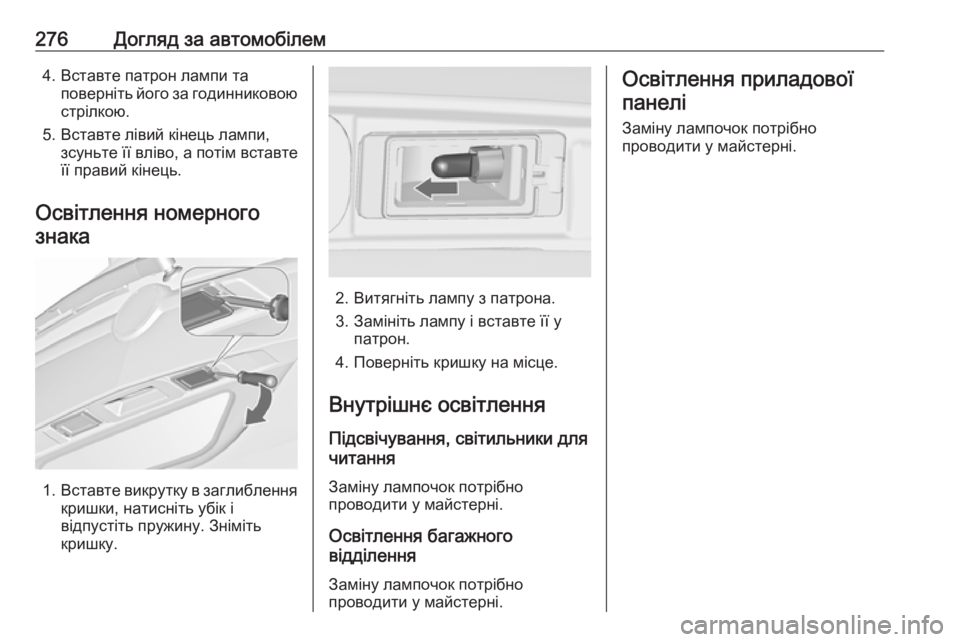

276Догляд за автомобілем4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину. Зніміть
кришку.
2. Витягніть лампу з патрона.
3. Замініть лампу і вставте її у патрон.
4. Поверніть кришку на місце.
Внутрішнє освітлення Підсвічування, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.

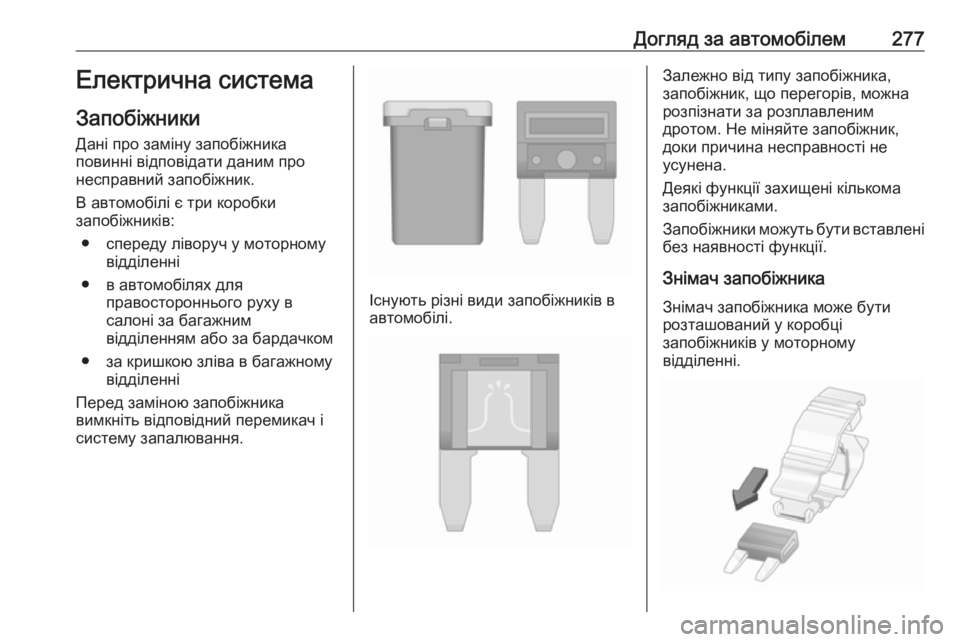

Догляд за автомобілем277Електрична система
Запобіжники Дані про заміну запобіжника
повинні відповідати даним про
несправний запобіжник.
В автомобілі є три коробки
запобіжників:
● спереду ліворуч у моторному відділенні
● в автомобілях для правостороннього руху в
салоні за багажним
відділенням або за бардачком
● за кришкою зліва в багажному відділенні
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Існують різні види запобіжників в
автомобілі.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не міняйте запобіжник,
доки причина несправності не
усунена.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

278Догляд за автомобілем
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.
