2016 OPEL ZAFIRA C Посібник з експлуатації (in Ukrainian)

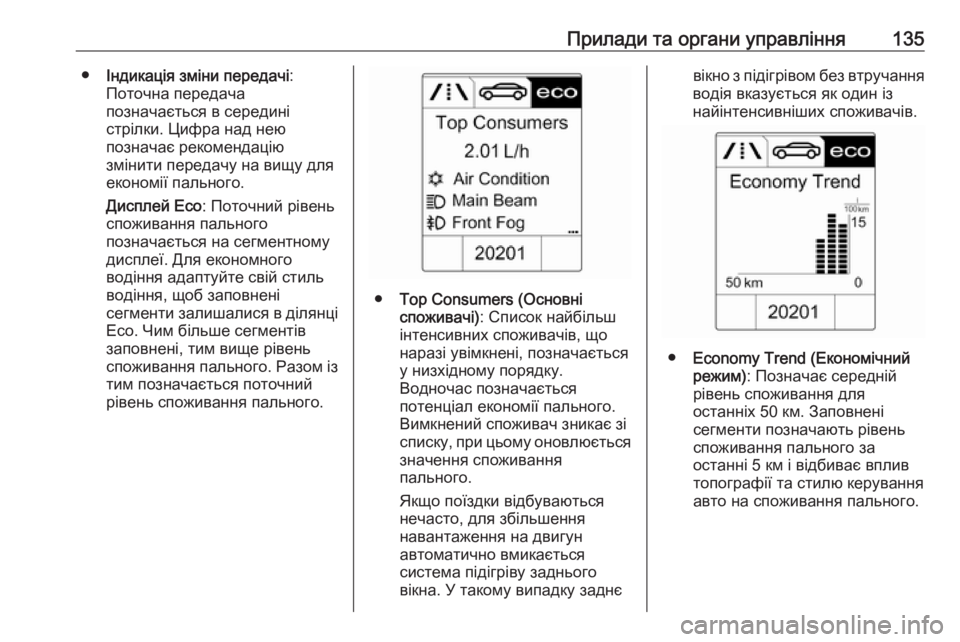

Прилади та органи управління135●Індикація зміни передачі :
Поточна передача
позначається в середині
стрілки. Цифра над нею
позначає рекомендацію
змінити передачу на вищу для
економії пального.
Дисплей Есо : Поточний рівень
споживання пального
позначається на сегментному
дисплеї. Для економного
водіння адаптуйте свій стиль
водіння, щоб заповнені
сегменти залишалися в ділянці Есо. Чим більше сегментів
заповнені, тим вище рівень
споживання пального. Разом із
тим позначається поточний
рівень споживання пального.
● Top Consumers (Основні
споживачі) : Список найбільш
інтенсивних споживачів, що
наразі увімкнені, позначається
у низхідному порядку.
Водночас позначається
потенціал економії пального.
Вимкнений споживач зникає зі
списку, при цьому оновлюється значення споживання
пального.
Якщо поїздки відбуваються
нечасто, для збільшення
навантаження на двигун
автоматично вмикається
система підігріву заднього
вікна. У такому випадку заднє
вікно з підігрівом без втручання
водія вказується як один із найінтенсивніших споживачів.
● Economy Trend (Економічний
режим) : Позначає середній
рівень споживання для
останніх 50 км. Заповнені
сегменти позначають рівень
споживання пального за
останні 5 км і відбиває вплив топографії та стилю керування
авто на споживання пального.

136Прилади та органи управлінняГрафічний інформаційнийдисплей, кольоровийінформаційний дисплей
Залежно від конфігурації
автомобіля, він може бути
оснащений графічним або
кольоровим інформаційним
дисплеєм. Інформаційний дисплей
розміщено на панелі приладів над
інформаційно-розважальною
системою.
Графічний інформаційний
дисплейЗалежно від інформаційно-
розважальної системи, Graphic-
Info-Display (графічний
інформаційний дисплей) доступний у двох версіях.
На графічному інформаційному
дисплеї відображаються такі дані:
● час 3 112
● зовнішня температура 3 112
● дата 3 112
● Інформаційно-розважальна
система - див. опис у
відповідному посібнику з
експлуатації
● параметри для персоналізації автомобіля 3 146
Кольоровий інформаційний
дисплей
На кольоровому інформаційному
дисплеї в кольоровому форматі
відображаються такі дані:
● час 3 112
● зовнішня температура 3 112
● дата 3 112

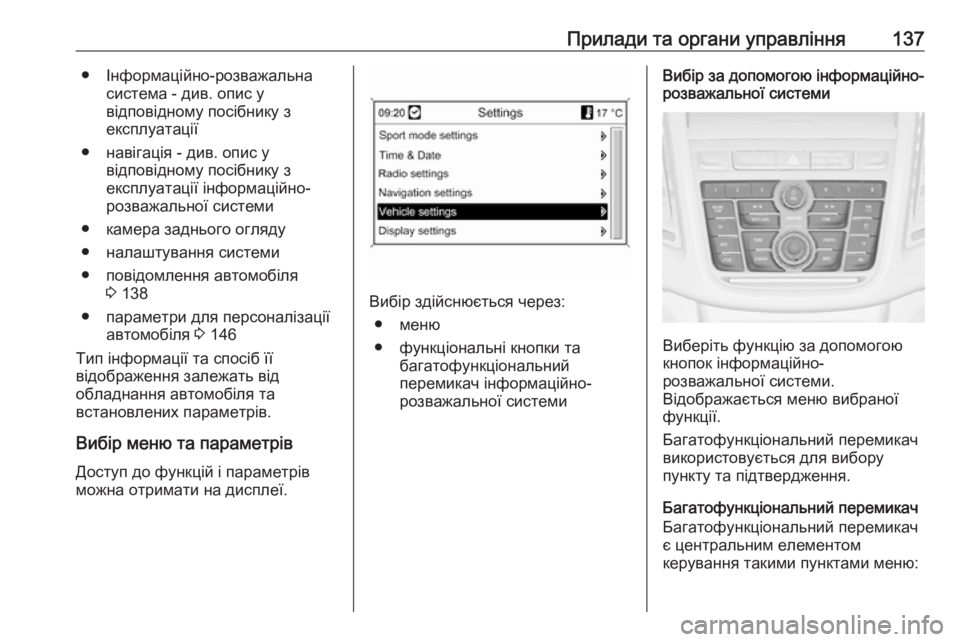

Прилади та органи управління137● Інформаційно-розважальнасистема - див. опис у
відповідному посібнику з
експлуатації
● навігація - див. опис у відповідному посібнику з
експлуатації інформаційно-
розважальної системи
● камера заднього огляду
● налаштування системи
● повідомлення автомобіля 3 138
● параметри для персоналізації автомобіля 3 146
Тип інформації та спосіб її
відображення залежать від
обладнання автомобіля та
встановлених параметрів.
Вибір меню та параметрів
Доступ до функцій і параметрів
можна отримати на дисплеї.
Вибір здійснюється через:
● меню
● функціональні кнопки та багатофункціональний
перемикач інформаційно-
розважальної системи
Вибір за допомогою інформаційно-
розважальної системи
Виберіть функцію за допомогою
кнопок інформаційно-
розважальної системи.
Відображається меню вибраної функції.
Багатофункціональний перемикач
використовується для вибору
пункту та підтвердження.
Багатофункціональний перемикач
Багатофункціональний перемикач
є центральним елементом
керування такими пунктами меню:

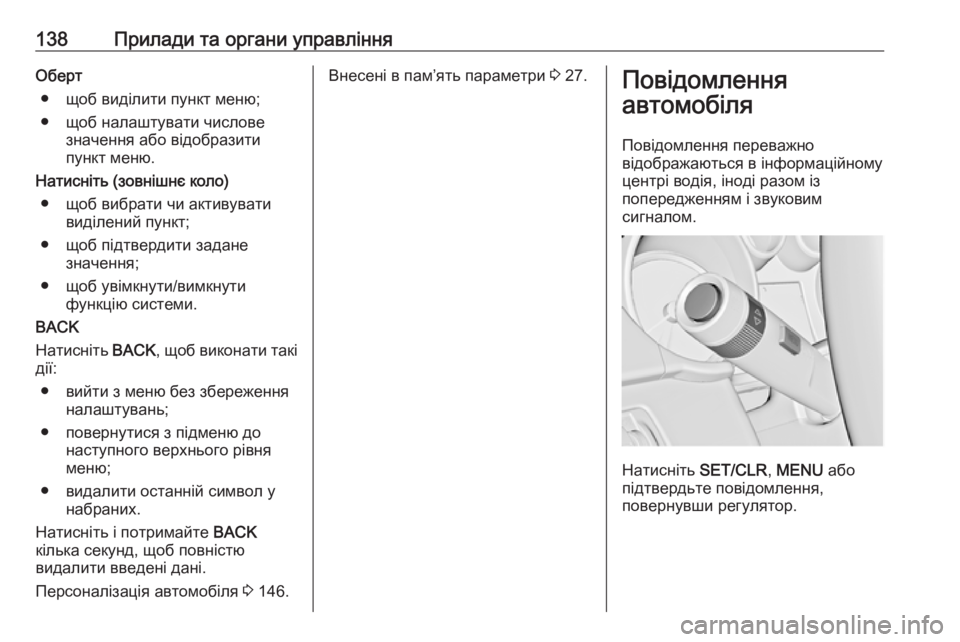

138Прилади та органи управлінняОберт● щоб виділити пункт меню;
● щоб налаштувати числове значення або відобразити
пункт меню.
Натисніть (зовнішнє коло) ● щоб вибрати чи активувати виділений пункт;
● щоб підтвердити задане значення;
● щоб увімкнути/вимкнути функцію системи.
BACK
Натисніть BACK, щоб виконати такі
дії:
● вийти з меню без збереження налаштувань;
● повернутися з підменю до наступного верхнього рівня
меню;
● видалити останній символ у набраних.
Натисніть і потримайте BACK
кілька секунд, щоб повністю
видалити введені дані.
Персоналізація автомобіля 3 146.Внесені в пам’ять параметри 3 27.Повідомлення
автомобіля
Повідомлення переважно
відображаються в інформаційному
центрі водія, іноді разом із
попередженням і звуковим
сигналом.
Натисніть SET/CLR, MENU або
підтвердьте повідомлення,
повернувши регулятор.

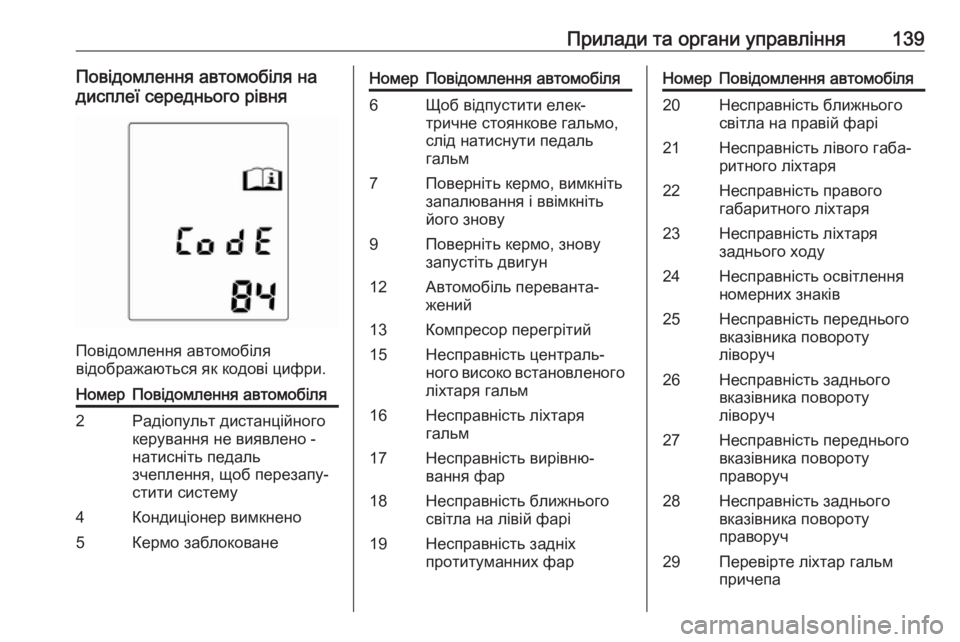

Прилади та органи управління139Повідомлення автомобіля на
дисплеї середнього рівня
Повідомлення автомобіля
відображаються як кодові цифри.
НомерПовідомлення автомобіля2Радіопульт дистанційного
керування не виявлено -
натисніть педаль
зчеплення, щоб перезапу‐
стити систему4Кондиціонер вимкнено5Кермо заблокованеНомерПовідомлення автомобіля6Щоб відпустити елек‐
тричне стоянкове гальмо,
слід натиснути педаль
гальм7Поверніть кермо, вимкніть
запалювання і ввімкніть
його знову9Поверніть кермо, знову
запустіть двигун12Автомобіль переванта‐
жений13Компресор перегрітий15Несправність централь‐
ного високо встановленого ліхтаря гальм16Несправність ліхтаря
гальм17Несправність вирівню‐
вання фар18Несправність ближнього
світла на лівій фарі19Несправність задніх
протитуманних фарНомерПовідомлення автомобіля20Несправність ближнього
світла на правій фарі21Несправність лівого габа‐
ритного ліхтаря22Несправність правого
габаритного ліхтаря23Несправність ліхтаря
заднього ходу24Несправність освітлення
номерних знаків25Несправність переднього
вказівника повороту
ліворуч26Несправність заднього
вказівника повороту
ліворуч27Несправність переднього
вказівника повороту
праворуч28Несправність заднього
вказівника повороту
праворуч29Перевірте ліхтар гальм
причепа

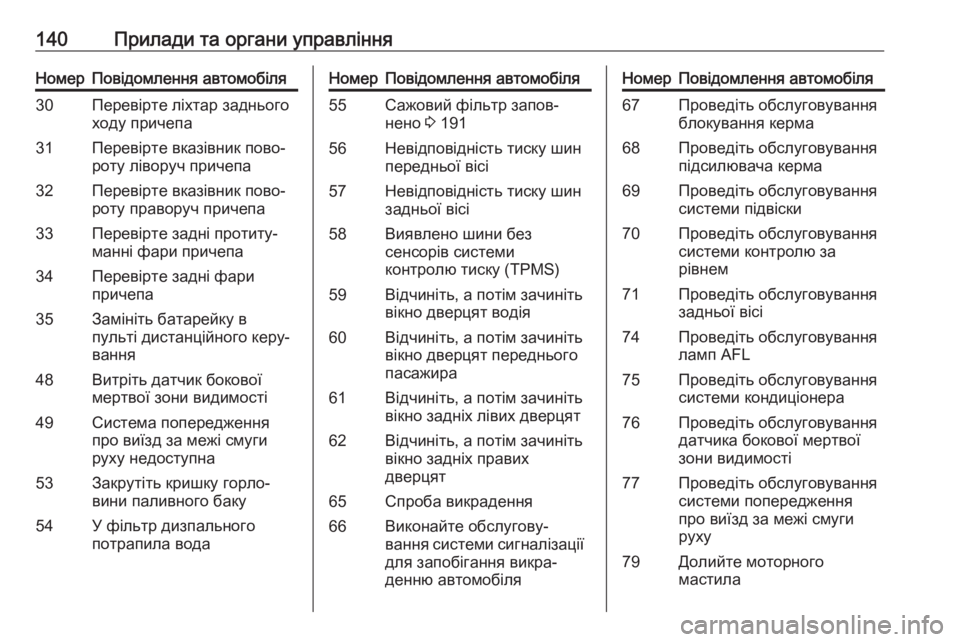

140Прилади та органи управлінняНомерПовідомлення автомобіля30Перевірте ліхтар заднього
ходу причепа31Перевірте вказівник пово‐
роту ліворуч причепа32Перевірте вказівник пово‐
роту праворуч причепа33Перевірте задні протиту‐
манні фари причепа34Перевірте задні фари
причепа35Замініть батарейку в
пульті дистанційного керу‐
вання48Витріть датчик бокової
мертвої зони видимості49Система попередження
про виїзд за межі смуги
руху недоступна53Закрутіть кришку горло‐
вини паливного баку54У фільтр дизпального
потрапила водаНомерПовідомлення автомобіля55Сажовий фільтр запов‐
нено 3 19156Невідповідність тиску шин
передньої вісі57Невідповідність тиску шин
задньої вісі58Виявлено шини без
сенсорів системи
контролю тиску (TPMS)59Відчиніть, а потім зачиніть
вікно дверцят водія60Відчиніть, а потім зачиніть
вікно дверцят переднього
пасажира61Відчиніть, а потім зачиніть
вікно задніх лівих дверцят62Відчиніть, а потім зачиніть
вікно задніх правих
дверцят65Спроба викрадення66Виконайте обслугову‐
вання системи сигналізації
для запобігання викра‐
денню автомобіляНомерПовідомлення автомобіля67Проведіть обслуговування
блокування керма68Проведіть обслуговування
підсилювача керма69Проведіть обслуговування
системи підвіски70Проведіть обслуговування
системи контролю за
рівнем71Проведіть обслуговування
задньої вісі74Проведіть обслуговування
ламп AFL75Проведіть обслуговування
системи кондиціонера76Проведіть обслуговування
датчика бокової мертвої
зони видимості77Проведіть обслуговування
системи попередження
про виїзд за межі смуги
руху79Долийте моторного
мастила

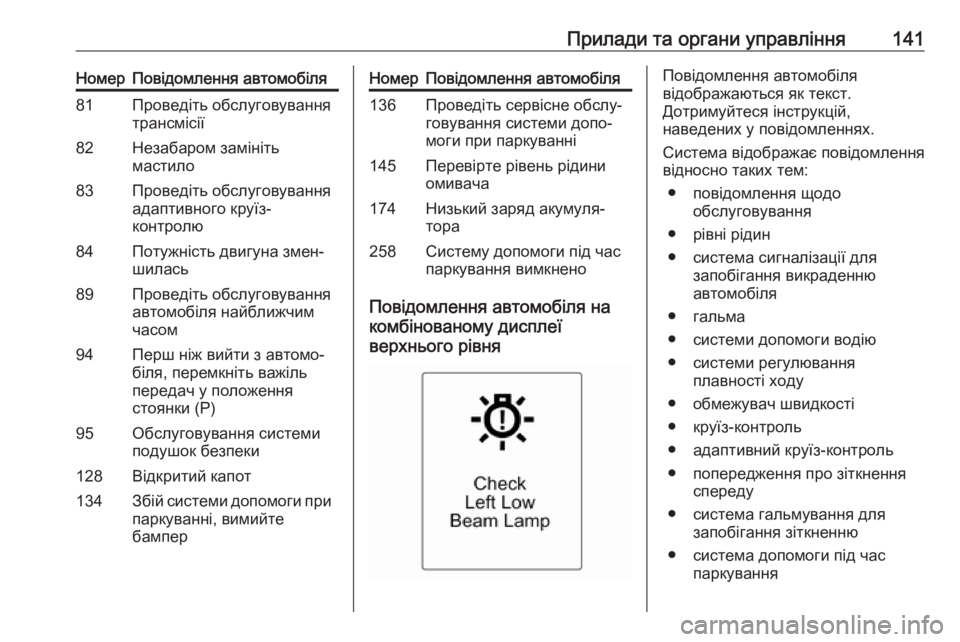

Прилади та органи управління141НомерПовідомлення автомобіля81Проведіть обслуговування
трансмісії82Незабаром замініть
мастило83Проведіть обслуговування
адаптивного круїз-
контролю84Потужність двигуна змен‐
шилась89Проведіть обслуговування
автомобіля найближчим
часом94Перш ніж вийти з автомо‐
біля, перемкніть важіль
передач у положення
стоянки (P)95Обслуговування системи
подушок безпеки128Відкритий капот134Збій системи допомоги при
паркуванні, вимийте
бамперНомерПовідомлення автомобіля136Проведіть сервісне обслу‐
говування системи допо‐
моги при паркуванні145Перевірте рівень рідини
омивача174Низький заряд акумуля‐
тора258Систему допомоги під час
паркування вимкнено
Повідомлення автомобіля на
комбінованому дисплеї
верхнього рівня
Повідомлення автомобіля
відображаються як текст.
Дотримуйтеся інструкцій,
наведених у повідомленнях.
Система відображає повідомлення відносно таких тем:
● повідомлення щодо обслуговування
● рівні рідин
● система сигналізації для запобігання викраденню
автомобіля
● гальма
● системи допомоги водію
● системи регулювання плавності ходу
● обмежувач швидкості
● круїз-контроль
● адаптивний круїз-контроль ● попередження про зіткнення спереду
● система гальмування для запобігання зіткненню
● система допомоги під час паркування

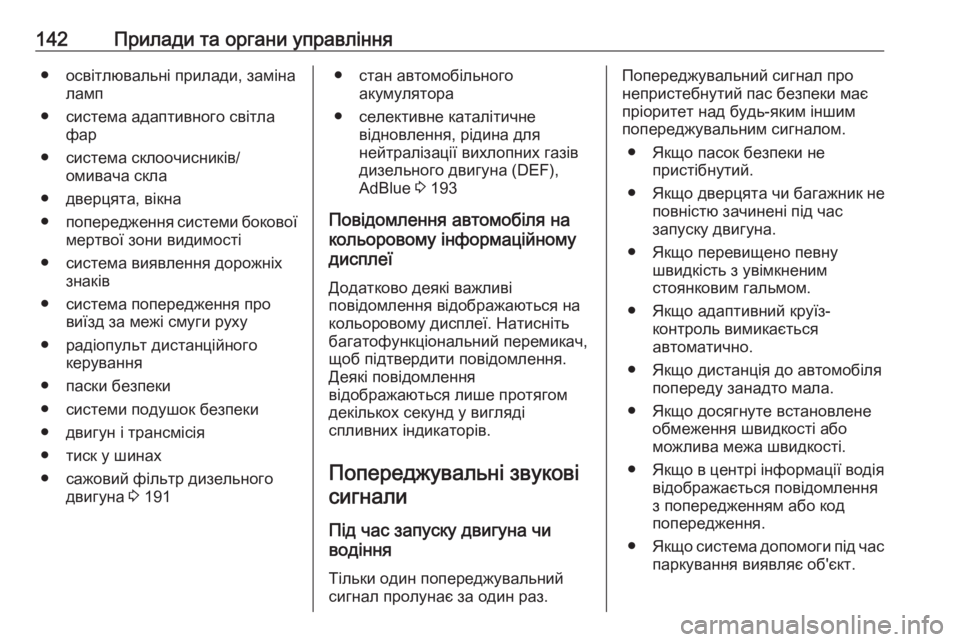

142Прилади та органи управління● освітлювальні прилади, заміналамп
● система адаптивного світла фар
● система склоочисників/ омивача скла
● дверцята, вікна
● попередження системи бокової
мертвої зони видимості
● система виявлення дорожніх знаків
● система попередження про виїзд за межі смуги руху
● радіопульт дистанційного керування
● паски безпеки
● системи подушок безпеки
● двигун і трансмісія
● тиск у шинах
● сажовий фільтр дизельного двигуна 3 191● стан автомобільного
акумулятора
● селективне каталітичне відновлення, рідина для
нейтралізації вихлопних газів
дизельного двигуна (DEF),
AdBlue 3 193
Повідомлення автомобіля на
кольоровому інформаційному
дисплеї
Додатково деякі важливі
повідомлення відображаються на
кольоровому дисплеї. Натисніть
багатофункціональний перемикач,
щоб підтвердити повідомлення.
Деякі повідомлення
відображаються лише протягом
декількох секунд у вигляді
спливних індикаторів.
Попереджувальні звукові сигнали
Під час запуску двигуна чи
водіння
Тільки один попереджувальний
сигнал пролунає за один раз.Попереджувальний сигнал про
непристебнутий пас безпеки має
пріоритет над будь-яким іншим
попереджувальним сигналом.
● Якщо пасок безпеки не пристібнутий.
● Якщо дверцята чи багажник не повністю зачинені під час
запуску двигуна.
● Якщо перевищено певну швидкість з увімкненим
стоянковим гальмом.
● Якщо адаптивний круїз- контроль вимикається
автоматично.
● Якщо дистанція до автомобіля попереду занадто мала.
● Якщо досягнуте встановлене обмеження швидкості або
можлива межа швидкості.
● Якщо в центрі інформації водія
відображається повідомленняз попередженням або код
попередження.
● Якщо система допомоги під час
паркування виявляє об'єкт.
