Îngrijirea autovehiculului167Luminile interioare
Plafonierele faţă şi spate
1. Eliberaţi din cleme ansamblul lentilei şi dispozitivul de fixare cu
ajutorul unei şurubelniţe cu cap
plat.
2. Înlocuiţi becul.
3. Montaţi ansamblul lentilei.
Lampa din portbagaj
1. Eliberaţi din cleme ansamblul lentilei cu ajutorul unei şurubelniţecu cap plat.
2. Demontaţi capacul spate de pe ansamblul lămpii.
3. Înlocuiţi becul.
4. Montaţi capacul spate şi ansamblul lămpii.
Lampa torpedoului
1. Scoateţi ansamblul lentileifolosind o şurubelniţă cu lamă
plată.
2. Înlocuiţi becul.
3. Montaţi ansamblul lentilei.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Page 170 of 223
168Îngrijirea autovehicululuiSistemul electricSiguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Se recomandă să aveţi permanent un set complet de siguranţe. Depozitaţi
siguranţele de rezervă în cutia pentru siguranţe.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual de
utilizare se aplică autovehiculului
dumneavoastră. Consultaţi eticheta
cutiei de siguranţe, acolo unde
există în dotare.
Extractorul de siguranţe
Page 171 of 223
Îngrijirea autovehiculului169

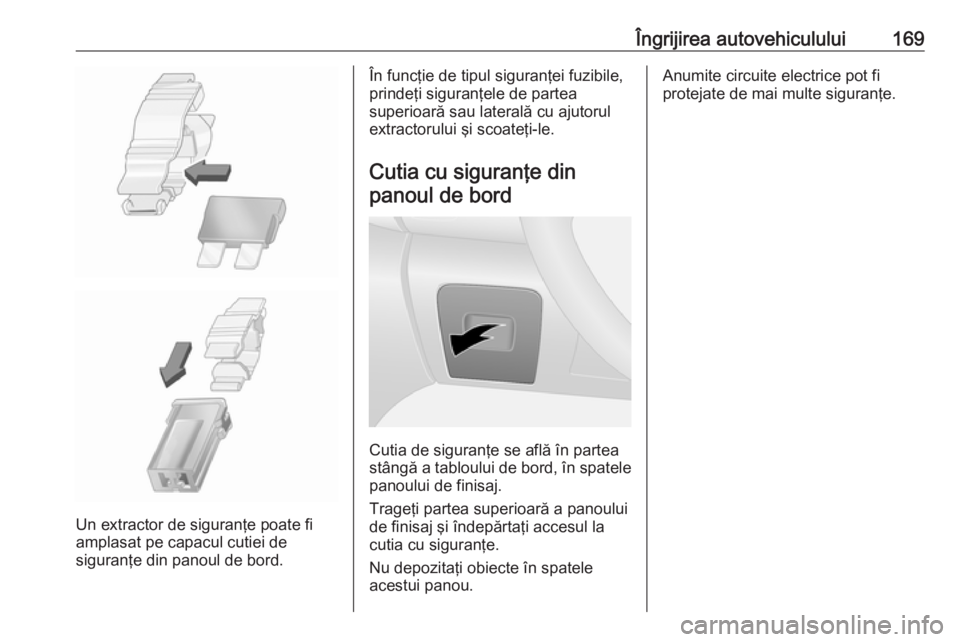

Un extractor de siguranţe poate fi
amplasat pe capacul cutiei de
siguranţe din panoul de bord.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.
Cutia cu siguranţe dinpanoul de bord
Cutia de siguranţe se află în partea
stângă a tabloului de bord, în spatele panoului de finisaj.
Trageţi partea superioară a panoului
de finisaj şi îndepărtaţi accesul la
cutia cu siguranţe.
Nu depozitaţi obiecte în spatele
acestui panou.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.
Page 172 of 223
170Îngrijirea autovehiculului
Page 173 of 223

Îngrijirea autovehiculului171Nr.Circuit1Bateria pentru injecţia de
AdBlue2Bateria autovehiculului (cu
sistem cu cheie electronică)3Rezerva bateriei APC (cu sistem
cu cheie electronică)4Sistem de încălzire şi ventilaţie5Adaptări6Adaptări7Sistem de încălzire şi ventilaţie8Încălzire şi ventilaţie suplimen‐
tare / sistemul de aer condiţionat9Sistem de încălzire şi ventilaţie
suplimentar10Oglinzi retrovizoare exterioare
electrice / adaptări suplimentare11Oglinzile retrovizoare exterioare
încălzite12Radio / multimedia / oglinzi retro‐
vizoare exterioare electrice /
mufă pentru diagnostic13Multimedia / cârligul de tractareNr.Circuit14Luminile de curtoazie / protecţia
împotriva descărcării bateriei15Sistemul de injecţie a combusti‐
bilului / sistemul de monitorizare a presiunii în anvelope / sistemul cu cheie electronică16Luminile de avarie / semnali‐
zarea virajelor şi a schimbării
benzii de rulare17Sistemul de închidere centra‐
lizată18Faza lungă stânga / faza scurtă
dreapta / lămpile de poziţie din
spate / luminile pe timp de zi
stânga19Proiectoarele de ceaţă / lămpile
de ceaţă spate / luminile pentru
plăcuţa de înmatriculare20Alarmă / claxon / iluminare /
ştergător21Panoul de instrumente22Comutatorul de lumini23Ştergător de lunetă / pompa
spălătorului de parbriz / claxonNr.Circuit24Baterie generală APC25Lămpile marşarier26Comutator frână27Injecţia combustibilului /
demaror28Airbag / încuietoarea coloanei
de direcţie29Geamul electric - pasager30Servodirecţia31Lămpile de frână32Rezerva bateriei APC (cu sistem
cu cheie electronică)33Afişajul de service34Bricheta / priza pentru accesorii35Faza lungă dreapta / faza scurtă stânga / lămpi de poziţie late‐
rale / luminile de timp de zi
dreapta36Lumini de frână / ABS / sistem
antidemaraj37Iluminat interior / sistem de
climatizare
Page 174 of 223

172Îngrijirea autovehicululuiNr.Circuit38Pornirea cu sistem cu cheie
electronică39Ştergătorul de lunetă40Semnalele de avertizare41Priza pentru accesorii din port‐
bagaj42Geamul electric - şofer43Priza pentru accesorii spate44Pornire / modulul de control al
autovehiculului45Scaune încălzite46Sistemul de încălzire / sistemul
de aer condiţionat47Ştergătoarele de parbriz48Tahograful
După schimbarea siguranţelor
defecte, înlocuiţi panoul de finisaj.
Trusa de scule
Uneltele
Cricul, cheia de roţi, manşonul
şuruburilor de roţi, cheia hexagonală,
adaptoarele, cârligul capacului de
roată, inelul de tractare fac parte
dintr-o unitate depozitată sub scaunul
şoferului.
Glisaţi scaunul spre înainte şi rabataţi spătarul spre înainte 3 46 pentru a
acea acces la cutia cu scule. Cutia cu
scule poate fi fixată pe poziţie cu
ajutorul unei piuliţe cu aripi.
Înlocuirea roţii 3 181, roata de
rezervă 3 183.
Autovehiculele cu set pentru
depanarea anvelopelor: Cârligul
capacului de roată şi cheia
hexagonală sunt depozitate în cutia
setului de depanare a anvelopelor,
depozitată sub scaunul şoferului.
Trusa de depanare a anvelopelor
3 179.
Page 175 of 223

Îngrijirea autovehiculului173Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi, dacăse poate, abordaţi-le perpendicular.
Trecerea peste muchii ascuţite poate
provoca apariţia unor defecte
ascunse la anvelope şi jante. La
parcare, aveţi grijă ca anvelopele să nu fie strivite de borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Vă recomandăm să nu schimbaţi
roţile faţă cu cele de pe puntea spate şi invers deoarece stabilitatea
autovehiculului se va reduce. Utilizaţi
întotdeauna anvelope mai puţin uzate pe puntea din spate.
Anvelopele
Anvelopele montate din fabrică sunt
adecvate pentru şasiu şi oferă confort optim în conducere şi siguranţă.Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
În funcţie de legislaţia specifică tării,
se va afişa în câmpul vizual al
şoferului o notă privind viteza maximă
admisă pentru anvelopele instalate.
Etichetele anvelopelor De ex. 195/65 R 16 C 88 Q195:Lăţime anvelopă, în mm65:Raport secţiuni (înălţime/
lăţime anvelopă), în %R:Tip bandă de rulare: RadialRF:Tip: Cu flancuri întărite
(Runflat)16:Diametru roată, în inchiC:Utilizare pentru transport
comercial de mărfuri sau de
pasageri88:Indice de sarcină, de exemplu
88 corespunde unei sarcini de
567 kgQ:Literă cod de vitezăLiteră cod de viteză:Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel
încât să se rotească în direcţia de
deplasare. Direcţia de rotaţie este indicată de un simbol (de exemplu, o
săgeată) pe partea laterală a
anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Page 176 of 223

174Îngrijirea autovehiculului
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei şoferului indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare. Umflaţi
întotdeauna anvelopele la presiunile
prezentate pe etichetă.
Presiune în anvelope 3 208.
Datele referitoare la presiunea în anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 199.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 208.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul sau
alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Sistemul de monitorizare a
presiunii în anvelope
Sistemul de monitorizare a presiunii
în anvelope (TPMS) utilizează
tehnologia radio şi cu senzori pentru
a verifica nivelurile de presiune în
anvelope.
Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de
şofer.
