Page 153 of 223

Conducerea şi utilizarea autovehiculului151brută a remorcii şi valoarea reală a
sarcinii pe cupla de tractare când remorca este ataşată.
Sarcinile autorizate pentru remorci
sunt menţionate în documentaţia
autovehiculului. În general, pot
aborda rampe cu înclinaţie de
maximum 12 %.
Sarcina maximă autorizată a remorcii
este valabilă pentru rampe cu
înclinaţii în limitele specificate şi
altitudini de până la 1 000 metri peste nivelul mării. Având în vedere că
puterea motorului scade odată cu
creşterea altitudinii din cauza
rarefierii aerului, masa totală maximă
autorizată a ansamblului cu remorcă
va trebui redusă cu 10 % pentru
fiecare 1.000 metri altitudine în plus. Masa totală maximă autorizată a
ansamblului cu remorcă nu trebuie
redusă la conducerea autovehiculului
pe drumuri cu înclinaţie redusă (sub
8 %, de ex., pe autostrăzi).
Nu trebuie depăşită greutatea
maximă admisă a ansamblului cu
remorcă. Această greutate este
specificată pe plăcuţa de identificare
3 197.Sarcina pe cupla de tractare
Sarcina pe cupla de tractare este
forţa pe care o exercită remorca pe
cuplajul sferic de tractare. Această
sarcină poate fi modificată prin
distribuţia încărcăturii din remorcă.
Sarcina maximă pe cupla de tractare
este specificată pe plăcuţa de
identificare a echipamentului de
tractare şi în documentaţia
autovehiculului. Încercaţi să obţineţi
sarcina maximă, în special când
tractaţi remorci grele. Sarcina pe
cupla de tractare nu trebuie să fie
niciodată mai mică de 25 kg.
În cazul remorcilor cu sarcină de
peste 1 200 kg, sarcina de cuplare
verticală nu trebuie să fie sub 50 kg.
Sarcina pe axa spate
Când este cuplată remorca şi
autovehiculului de tractare este
complet încărcat (incluzând toţi
pasagerii), nu trebuie depăşită
sarcina admisă pe axa spate (vezi
plăcuţa de identificare sau
documentele autovehiculului).Sistemul de asistenţă la
stabilizarea remorcii
Dacă sistemul detectează mişcări
oscilante, puterea motorului este
redusă şi ansamblul autovehicul/
remorcă este frânat selectiv până la
încetarea oscilaţiilor. În timp ce
sistemul funcţionează, menţineţi
volanul cât mai stabil cu putinţă.
Sistemul de asistenţă la stabilizarea
remorcii (TSA) este o componentă a
Programului electronic de stabilitate
(ESP® Plus
) 3 139.
Page 154 of 223

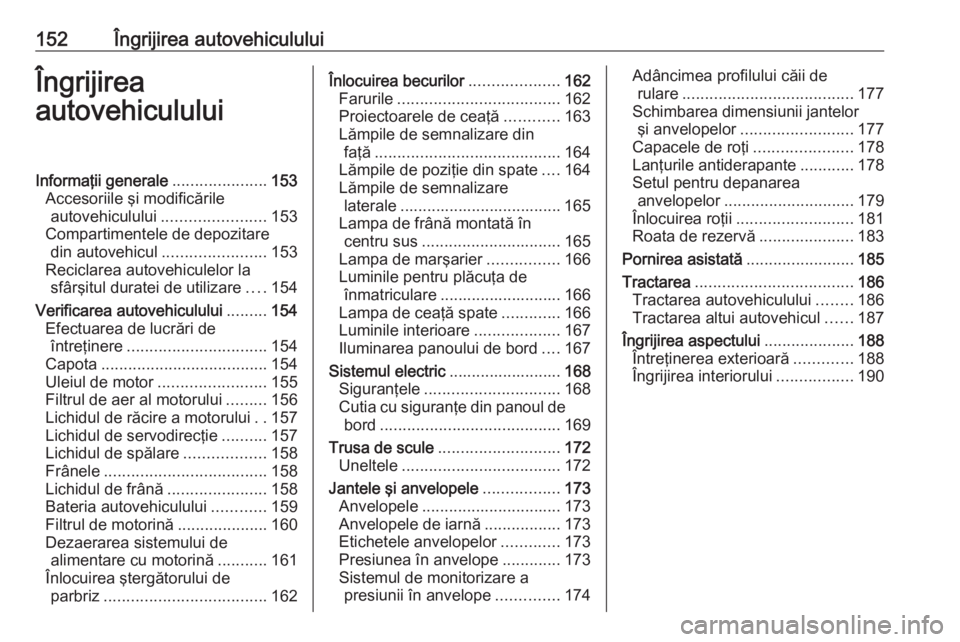

152Îngrijirea autovehicululuiÎngrijirea
autovehicululuiInformaţii generale .....................153
Accesoriile şi modificările autovehiculului ....................... 153
Compartimentele de depozitare din autovehicul .......................153
Reciclarea autovehiculelor la sfârşitul duratei de utilizare ....154
Verificarea autovehiculului .........154
Efectuarea de lucrări de întreţinere ............................... 154
Capota ..................................... 154
Uleiul de motor ........................ 155
Filtrul de aer al motorului .........156
Lichidul de răcire a motorului ..157
Lichidul de servodirecţie ..........157
Lichidul de spălare ..................158
Frânele .................................... 158
Lichidul de frână ......................158
Bateria autovehiculului ............159
Filtrul de motorină ....................160
Dezaerarea sistemului de alimentare cu motorină ...........161
Înlocuirea ştergătorului de parbriz .................................... 162Înlocuirea becurilor....................162
Farurile .................................... 162
Proiectoarele de ceaţă ............163
Lămpile de semnalizare din faţă ......................................... 164
Lămpile de poziţie din spate ....164
Lămpile de semnalizare laterale .................................... 165
Lampa de frână montată în centru sus ............................... 165
Lampa de marşarier ................166
Luminile pentru plăcuţa de
înmatriculare ........................... 166
Lampa de ceaţă spate .............166
Luminile interioare ...................167
Iluminarea panoului de bord ....167
Sistemul electric .........................168
Siguranţele .............................. 168
Cutia cu siguranţe din panoul de bord ........................................ 169
Trusa de scule ........................... 172
Uneltele ................................... 172
Jantele şi anvelopele .................173
Anvelopele ............................... 173
Anvelopele de iarnă .................173
Etichetele anvelopelor .............173
Presiunea în anvelope .............173
Sistemul de monitorizare a presiunii în anvelope ..............174Adâncimea profilului căii de
rulare ...................................... 177
Schimbarea dimensiunii jantelor şi anvelopelor ......................... 177
Capacele de roţi ......................178
Lanţurile antiderapante ............178
Setul pentru depanarea anvelopelor ............................. 179
Înlocuirea roţii .......................... 181
Roata de rezervă .....................183
Pornirea asistată ........................185
Tractarea ................................... 186
Tractarea autovehiculului ........186
Tractarea altui autovehicul ......187
Îngrijirea aspectului ....................188
Întreţinerea exterioară .............188
Îngrijirea interiorului .................190
Page 155 of 223

Îngrijirea autovehiculului153Informaţii generale
Accesoriile şi modificările autovehiculului
Vă recomandăm să utilizaţi piese de
schimb şi accesorii originale şi
componente omologate special
pentru autovehiculul dumneavoastră.
Nu putem evalua sau garanta
fiabilitatea altor produse - chiar dacă
acestea sunt omologate conform
standardelor de ramură sau în alt
mod.
Nu operaţi modificări la sistemul
electric, de exemplu prin conectarea
de consumatori suplimentari sau
modificarea unităţilor electronice de control (chip tuning).Atenţie
La transportul autovehiculului pe
un tren sau pe un autovehicul
pentru recuperare, apărătoarele
de noroi s-ar putea deteriora.
Compartimentele de
depozitare din autovehicul
Parcarea pe perioade
îndelungate
Dacă autovehiculul urmează să fie
parcat timp de mai multe luni:
● Spălaţi şi ceruiţi autovehiculul.
● Verificaţi stratul de ceară din compartimentul motor şi de pe
podea.
● Curăţaţi şi protejaţi chederele din
cauciuc.
● Umpleţi complet rezervorul de combustibil.
● Schimbaţi uleiul de motor.
● Goliţi rezervorul lichidului de spălare.
● Verificaţi protecţia antigel şi anticoroziune a lichidului de
răcire.
● Corectaţi presiunea în anvelope la valoarea specificată pentru
sarcină maximă.● Parcaţi autoturismul în locuri uscate şi bine ventilate. Cuplaţi
treapta întâi sau marşarierul.
Blocaţi roţile autovehiculului.
● Nu aplicaţi frâna de parcare. ● Deschideţi capota, închideţi toate
portierele şi încuiaţi
autovehiculul.
● Deconectaţi borna negativă a bateriei autovehiculului. Reţineţi
că toate sistemele sunt
nefuncţionale, de ex. sistemul de
alarmă antifurt.
Repunerea în exploatare
Când autovehiculul urmează să fie
repus în exploatare:
● Conectaţi borna negativă a bateriei autovehiculului. Activaţiunitatea electronică de comandă
a geamurilor acţionate electric.
● Verificaţi presiunea în anvelope. ● Umpleţi rezervorul lichidului de spălare.
● Verificaţi nivelul uleiului de motor.
Page 156 of 223

154Îngrijirea autovehiculului● Verificaţi nivelul lichidului derăcire.
● Montaţi plăcuţa de înmatriculare,
dacă este necesar.
Reciclarea autovehiculelor la sfârşitul duratei deutilizare
Pe website-ul nostru sunt disponibileinformaţii cu privire la centrele de
recuperare a autovehiculelor la
sfârşitul duratei de utilizare şi
reciclarea autovehiculelor la sfârşitul
duratei de utilizare. Încredinţaţi
această activitate numai centrelor de
reciclare autorizate.Verificarea
autovehiculului
Efectuarea de lucrări deîntreţinere9 Avertisment
Derulaţi verificări în
compartimentul motor numai cu contactul decuplat.
Ventilatorul de răcire poate intra în funcţiune şi când contactul este
decuplat.
9 Pericol
Sistemul de aprindere generează
tensiuni extrem de înalte. Nu
atingeţi.
Pentru a fi uşor identificate,
buşoanele de alimentare pentru uleiul
de motor, lichidul de răcire, lichidul de
spălare şi mânerul jojei de ulei sunt
galbene.
Capota
Deschiderea
Trageţi maneta de deblocare şi
readuceţi-o în poziţia iniţială.
Page 157 of 223

Îngrijirea autovehiculului155
Deplasaţi lateral, către partea stângă
a autovehiculului, dispozitivul de
protecţie (amplasat uşor în dreapta
centrului) şi deschideţi capota.
Capota este menţinută ridicată
automat cu ajutorul unui dispozitiv de
ridicare.
Dacă capota este deschisă în timpul
unei opriri automate, motorul va fi
repornit automat din motive de
siguranţă.
Sistemul de oprire-pornire 3 126.
Închiderea
Coborâţi capota şi lăsaţi-o să cadă în închizătoare de la înălţime mică
(aprox. 30 cm). Verificaţi dacă s-a
blocat capota.Atenţie
Nu apăsaţi capota în închizătoare
pentru a evita apariţia
adânciturilor.
Uleiul de motor
Totuşi, verificaţi nivelul uleiului de motor manual, regulat, pentru a
preveni defectarea motorului.
Asiguraţi-vă că se utilizează ulei de
motor conform specificaţiilor. Lichide
şi lubrifianţi recomandaţi 3 194.
Faceţi verificarea cu autovehiculul
oprit pe o suprafaţă plană. Motorul trebuie să se afle la temperatură deregim şi să fie oprit de cel puţin
10 minute.
Scoateţi joja de ulei, ştergeţi-o,
introduceţi-o până la opritorul de pe
mâner, scoateţi-o din nou şi citiţi
nivelul uleiului de motor.Dacă nivelul uleiului de motor a
scăzut până la marcajul de MIN,
completaţi cu ulei de motor.
Atenţie
Nu permiteţi scăderea nivelului
uleiului de motor sub nivelul
minim!
Page 158 of 223

156Îngrijirea autovehiculului
Se recomandă utilizarea unui ulei de
motor de aceeaşi calitate ca cel folosit la ultima schimbare.
Nivelul uleiului de motor nu trebuie să
depăşească marcajul maxim MAX de
pe joja de ulei.
Atenţie
Uleiul de motor în exces trebuie golit sau extras.
Pentru a împiedica deversarea lacompletarea cu ulei de motor,
recomandă folosirea unei pâlnii
pentru turnarea uleiului de motor.
Asiguraţi-vă că pâlnia este amplasată
sigur pe gura rezervorului.
După turnare, aşezaţi pâlnia într-o
pungă din plastic şi depozitaţi-o într-
un loc sigur.
Stabilizarea consumului de ulei nu va avea loc până ce autovehiculul nuparcurge câteva mii de kilometri. Doar atunci se poate stabili nivelul real al
consumului de ulei.
În cazul în care consumul depăşeşte 0,5 litri la fiecare 1000 km, după
această perioadă de rulare, apelaţi la un atelier service autorizat.
Capacităţile 3 207.
Fixaţi capacul în poziţie şi strângeţi-l.Filtrul de aer al motorului
Indicatorul de flux de aer la motor
La unele modele, este amplasat un
indicator pe sistemul de inducţie al
motorului, acesta indicând dacă
aspiraţia aerului spre motor este
restricţionată.
Liber:Fără restricţiiLampa de avertizare
aprinsă în roşu:Flux limitat
Dacă indicatorul de avertizare roşu
este afişat în timp ce motorul
funcţionează, apelaţi la un atelier
service.
Page 159 of 223

Îngrijirea autovehiculului157Lichidul de răcire a
motorului
Lichidul de răcire asigură o protecţie
împotriva îngheţului până la -28 °C.Atenţie
Utilizaţi exclusiv antigelul omologat.
Nivelul lichidului de răcire
Atenţie
Nivelul prea scăzut al lichidului de răcire poate cauza avarierea
motorului.
Dacă sistemul de răcire este rece, nivelul lichidului de răcire trebuie să
se afle peste marcajul MINI.
Completaţi cu lichid dacă nivelul este
scăzut.
9 Avertisment
Înainte să deschideţi capacul
vasului de expansiune, lăsaţi
motorul să se răcească.
Deschideţi cu atenţie capacul,
eliberând treptat suprapresiunea.
Completaţi cu antigel. Dacă nu aveţi la dispoziţie antigel, completaţi cu
apă curată de la robinet sau cu apă
distilată. Strângeţi bine la loc capacul.
Solicitaţi verificarea concentraţiei de
antigel şi eliminarea cauzei pierderilor de lichid de răcire de către un atelier
service autorizat.
Când trebuie făcută completarea cu o
cantitate substanţială de lichid de
răcire, va fi necesar să aerisiţi
sistemul de răcire. Apelaţi la un atelier
service autorizat pentru asistenţă.
Dacă temperatura lichidului de răcire
este prea ridicată, lampa de control W
3 92 se aprinde în roşu în grupul de
instrumente, odată cu C 3 91. Dacă
nivelul lichidului de răcire este
suficient, apelaţi la un atelier service
autorizat.
Lichidul de servodirecţieAtenţie
Cantităţi extrem de mici de
murdărie pot determina
deteriorarea sistemului de direcţie şi funcţionarea sa
necorespunzătoare. Nu permiteţi
murdăriei să intre în contact cu
Page 160 of 223

158Îngrijirea autovehicululuipartea de lichid a capacului
rezervorului sau să pătrundă în
rezervor.
Rezervorul de lichid de servodirecţie
este amplasat sub arcul roţii stânga faţă, în spatele unui panou de finisaj.
Nivelul lichidului, în mod normal, nu
trebuie verificat. Dacă se aude un
zgomot neobişnuit în timpul direcţiei
sau dacă servodirecţia reacţionează
suspect, apelaţi la un atelier service
pentru asistenţă.
Dacă lichidul din rezervor scade sub
semnul MIN, apelaţi la un atelier
service autorizat.
Lichidul de spălare
Completaţi cu apă curată în amestec
cu o cantitate corespunzătoare de soluţie de spălare pentru parbriz cu
conţinut de antigel.
Atenţie
Numai un lichid de spălare cu o
concentraţie suficientă de aditiv
antigel asigură protecţie la
temperaturi scăzute sau în cazul
unei scăderi bruşte a temperaturii.
Utilizarea unui lichid de spălare
care conţine izopropanol poate deteriora lămpile exterioare.
Frânele
Un scrâşnet strident indică faptul că
plăcuţele de frână au ajuns la
grosimea minimă admisă. Se poate
continua deplasarea însă solicitaţi în
cel mai scurt timp posibil înlocuirea
plăcuţelor de frână.
După înlocuirea plăcuţelor de frână,
nu frânaţi excesiv dacă nu este
absolut necesar în cursul primelor
deplasări.
Lichidul de frână9 Avertisment
Lichidul de frână este toxic şi
coroziv. Evitaţi contactul cu ochii,
pielea, tapiţeria şi suprafeţele
vopsite.
