Cuidado del vehículo183
3. Desmonte el grupo óptico de laabertura en el lado exterior.
4. Desenchufe el conector del grupo
óptico.
5. Desmonte el portalámparas del grupo óptico y sustituya la bombi‐
lla.
6. Monte el portalámparas en el grupo óptico y enchufe el conec‐
tor en el grupo óptico.
7. Vuelva a colocar el grupo óptico en la abertura y asegúrese de queasiente correctamente.
8. Vuelva a montar la tuerca en el pasador de posición en la parte
posterior del grupo óptico.
9. Monte la tapa en el interior de la puerta trasera.
Luz de la matrícula
1. Suelte la lente con un destornilla‐ dor de punta plana.
2. Desmonte la tapa y sustituya la bombilla.
3. Vuelva a montar la lente.
Luces interiores
Luz de cortesía delantera
1. Desmonte la lente con un destor‐ nillador de punta plana.
2. Cambie la bombilla.
3. Vuelva a montar la lente.

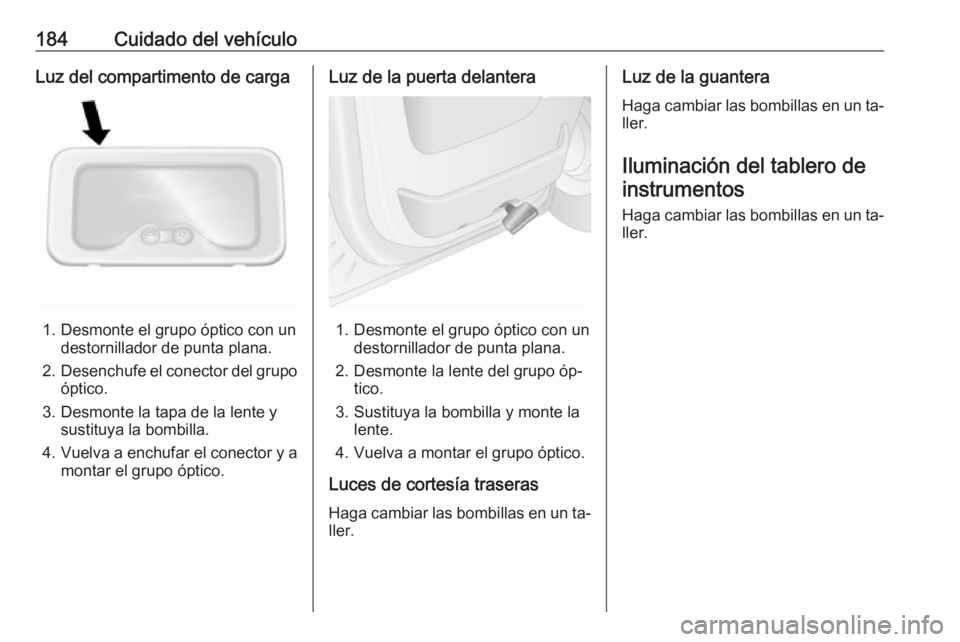

184Cuidado del vehículoLuz del compartimento de carga
1. Desmonte el grupo óptico con undestornillador de punta plana.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte la tapa de la lente y sustituya la bombilla.
4. Vuelva a enchufar el conector y a
montar el grupo óptico.
Luz de la puerta delantera
1. Desmonte el grupo óptico con un destornillador de punta plana.
2. Desmonte la lente del grupo óp‐ tico.
3. Sustituya la bombilla y monte la lente.
4. Vuelva a montar el grupo óptico.
Luces de cortesía traseras Haga cambiar las bombillas en un ta‐
ller.
Luz de la guantera
Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un ta‐
ller.

Cuidado del vehículo185Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐
hículo:
● en el lado del conductor del ta‐ blero de instrumentos, detrás delpanel de revestimiento
● otra en el compartimento del mo‐
tor, situada debajo del depósito
de expansión del refrigeranteCombi
Hay una caja de fusibles adicional
ubicada detrás de un panel de reves‐
timiento en el lado derecho del com‐
partimento de carga, junto a la puerta trasera.Bus
Una caja de fusibles adicional se en‐
cuentra en la parte inferior derecha
del compartimento de carga, debajo
del panel de revestimiento del es‐ tribo.Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Es aconsejable llevar un juego com‐
pleto de fusibles. Recurra a un taller.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Nota
Es posible que no todas las descrip‐
ciones de las cajas de fusibles en el
manual sean aplicables a su ve‐
hículo.
Cuando compruebe la caja de fusi‐
bles, consulte la etiqueta de la
misma.

186Cuidado del vehículoExtractor de fusibles
Para facilitar el cambio de fusibles,
hay un extractor de fusibles en la caja de fusibles del tablero de instrumen‐
tos.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles delcompartimento del motor
Situada debajo del depósito de ex‐
pansión del refrigerante.
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.
Debido a la limitada accesibilidad,
haga sustituir los fusibles en un taller.SímboloCircuitoSLuces laterales derechasTLuces laterales izquierdasWLuz de cruce derechaaLuz de cruce izquierda>Faros antinieblaLLuz de carretera izquierdaNLuz de carretera derechauABSKLimpiaparabrisasnSistema de calefacción y
ventilación / Aire acondi‐
cionadoVParabrisas térmico

Cuidado del vehículo187Caja de fusibles del tablerode instrumentos
Situada detrás de un panel de reves‐ timiento en el lado izquierdo del ta‐
blero de instrumentos. Tire de la parte superior del panel de revestimiento
para desmontarlo.
No guarde ningún objeto detrás de este panel.
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.
SímboloCircuitoZSistema de infoentreteni‐
miento / Calefacción de
asiento / Pantalla de visua‐
lización del vehículo /
Conexiones de audio /
Alarma?Toma de corrienteÌEncendedor de cigarrilloseTablero de instrumentosUCierre centralizado0Iluminación interiorOIntermitentes / Pilotos anti‐
niebla / Módulo de control
de la carroceríaDIAGConector de diagnosisuABS / Programa electró‐
nico de estabilidaddLuces interiores / Luces de frenoZMódulo de control de la
carroceríaSímboloCircuitoSTOPLuz de frenoIMódulo de control de la
carrocería / Elevalunas
eléctricos / Sistema de
calefacción y ventilación /
Aire acondicionadomLuneta térmica trasera,
lado izquierdonLuneta térmica trasera,
lado derechoRLavaparabrisasMInmovilizador electrónicoUAsientos calefactadosFBLIluminación estática en
curvaslConexión para manos
libres&TacógrafoPTOToma de fuerzajBocina

188Cuidado del vehículoSímboloCircuitoÍPrecalentamiento / Filtro
de combustible diéselxVentilador de climatizacióndRetrovisores exteriores
térmicosTLuz lateral izquierdaSLuz lateral derechaQSuspensión neumáticaOSistema de navegaciónADPAdaptaciones adicionales,Elevalunas eléctricos /
Módulo de control de la
carroceríaCaja de fusibles del
compartimento de carga
Combi
Situada debajo del panel de revesti‐
miento en el lado derecho del com‐
partimento de carga, junto a la puerta trasera.
Con ayuda de una herramienta ade‐
cuada, por ejemplo, un destornillador
plano, desenganche el panel de re‐
vestimiento en las 3 ubicaciones que
se muestran en la ilustración y des‐
monte.
No guarde ningún objeto detrás de
este panel.
N.ºCircuito1Velocidad 3: evaporador adicional2Velocidad 2: evaporador
adicional3Velocidad 1: evaporador
adicional

Cuidado del vehículo189Bus
Situado debajo del panel de revesti‐
miento del estribo, en la parte inferior derecha del compartimento de carga.
Con ayuda de una herramienta ade‐
cuada, por ejemplo, un destornillador plano, desenganche el panel de re‐
vestimiento en las 3 ubicaciones que se muestran en la ilustración y des‐
monte.
No guarde ningún objeto detrás de
este panel.
N.ºCircuito1Velocidad 2: ventilador del
evaporador derecho2Velocidad 2: ventilador del
evaporador izquierdo3Velocidad 1: ventilador del
evaporador izquierdo4Calefacción izquierda5Velocidad 3: ventilador del
evaporador izquierdo6Ventilador del condensador7Calefacción derecha8Velocidad 3: ventilador del
evaporador derecho9Puerta corredera eléctrica10Iluminación del pasillo11Panel de los pies12Avisador acústico de adver‐
tencia de seguridad infantil13Velocidad 1: ventilador del
evaporador derecho

190Cuidado del vehículoAlgunos circuitos pueden estar prote‐
gidos por varios fusibles.Herramientas del
vehículo
Herramientas
El gato, la llave para ruedas, los
adaptadores (para el desmontaje de la rueda de repuesto), el gancho para
los tapacubos y la argolla de remol‐
que van dentro de una unidad, que se guarda debajo del asiento delantero.
Nota
En función del vehículo, puede ha‐
ber varios adaptadores para el des‐
montaje de la rueda de repuesto.
Vehículos con tracción trasera: Se in‐
cluye también un gato hidráulico y un
juego de extensiones para usarlas con el gato.
