Fotele, elementy bezpieczeństwa55Dozwolone warianty mocowania systemu fotelików dziecięcych ISOFIXKategoria wagowaRozmiarMocowaniePrzedni fotel pasażeraJeden ze skrajnych foteli
tylnychŚrodkowy fotel tylnyGrupa 0: do 10 kgEISO/R1XIL 1XGrupa 0+: do 13 kgEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGrupa I: od 9 do 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupa II: od 15 do 25 kg
lub od ok. 3 do 7 latXILXGrupa III: od 22 do 36 kg
lub od ok. 6 do 12 latXILX1:przesunąć przedni fotel pasażera jak najdalej do przodu lub ustawić nachylenie jego oparcia na tyle blisko położenia pionowego, by nie stykał się z nim fotelik dziecięcy.IL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X:brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.

56Fotele, elementy bezpieczeństwaRozmiar i typ fotelika ISOFIXA - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresuod 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg

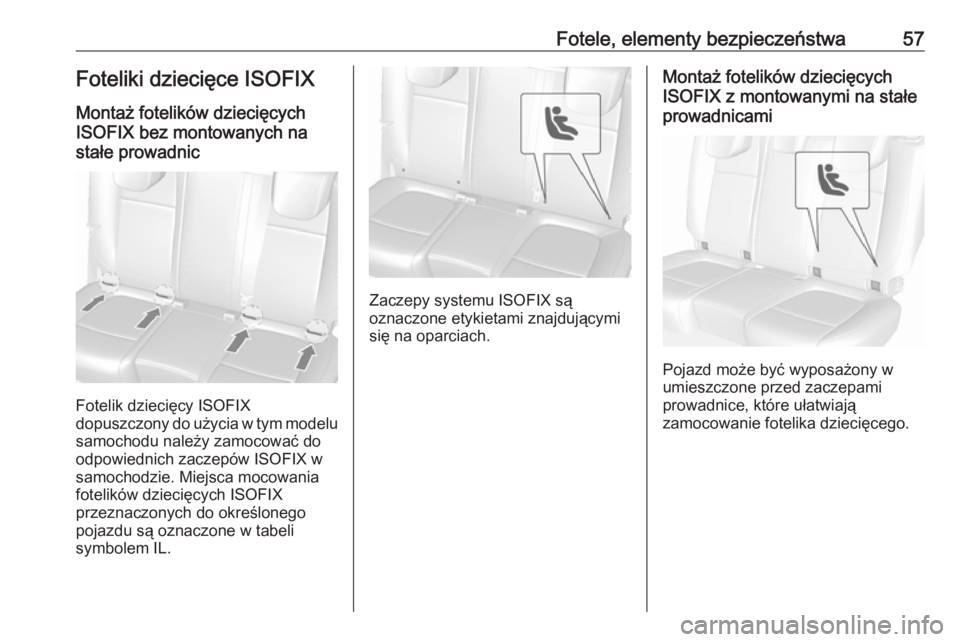

Fotele, elementy bezpieczeństwa57Foteliki dziecięce ISOFIX
Montaż fotelików dziecięcych
ISOFIX bez montowanych na
stałe prowadnic
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.
Montaż fotelików dziecięcych
ISOFIX z montowanymi na stałe
prowadnicami
Pojazd może być wyposażony w
umieszczone przed zaczepami
prowadnice, które ułatwiają
zamocowanie fotelika dziecięcego.

58Fotele, elementy bezpieczeństwa

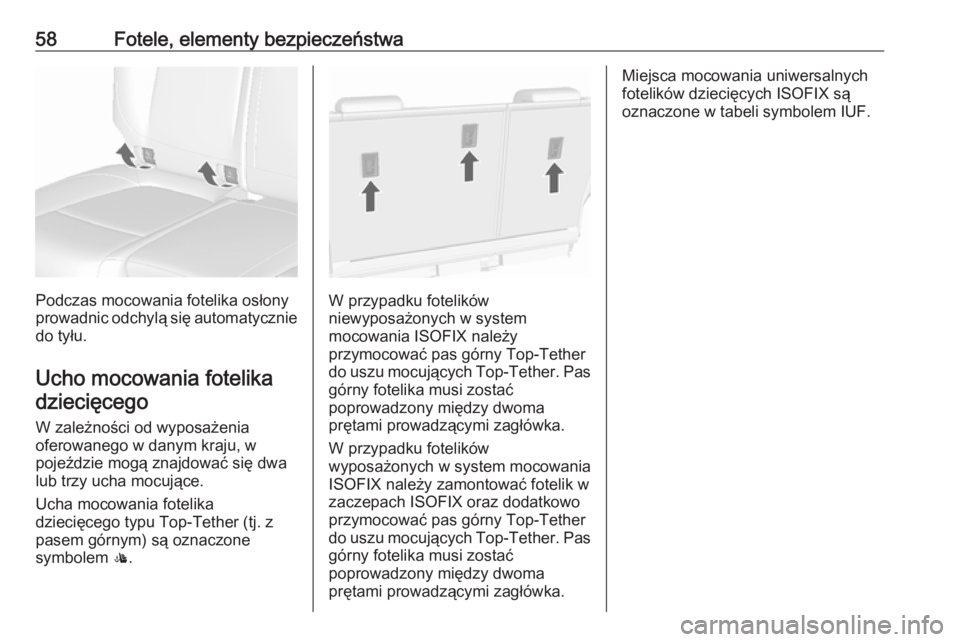

Podczas mocowania fotelika osłony
prowadnic odchylą się automatycznie do tyłu.
Ucho mocowania fotelika dziecięcego
W zależności od wyposażenia
oferowanego w danym kraju, w
pojeździe mogą znajdować się dwa
lub trzy ucha mocujące.
Ucha mocowania fotelika
dziecięcego typu Top-Tether (tj. z
pasem górnym) są oznaczone
symbolem :.W przypadku fotelików
niewyposażonych w system
mocowania ISOFIX należy
przymocować pas górny Top-Tether
do uszu mocujących Top-Tether. Pas
górny fotelika musi zostać
poprowadzony między dwoma
prętami prowadzącymi zagłówka.
W przypadku fotelików
wyposażonych w system mocowania
ISOFIX należy zamontować fotelik w
zaczepach ISOFIX oraz dodatkowo
przymocować pas górny Top-Tether
do uszu mocujących Top-Tether. Pas
górny fotelika musi zostać
poprowadzony między dwoma
prętami prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

Schowki59SchowkiSchowki....................................... 59
Schowek w desce rozdzielczej ..59
Schowek w desce rozdzielczej ..60
Uchwyty na napoje ....................60
Schowek na okulary ..................60
Schowek pod fotelem ................61
Schowek w konsoli środkowej ...61
Tylny system transportowy ........61
Przestrzeń bagażowa ..................71
Osłona przestrzeni bagażowej ..73
Tylna osłona podłogowa ............73
Zaczepy stabilizacyjne ..............74
Trójkąt ostrzegawczy .................74
Apteczka pierwszej pomocy ......74
Bagażnik dachowy .......................74
Informacje dotyczące przewo‐
żenia bagażu ............................... 75Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
Schowek znajduje się obok
kierownicy.

60SchowkiDodatkowy schowek znajduje się nad
schowkiem w desce rozdzielczej.
Aby go otworzyć, należy nacisnąć
przycisk.
Pokrywy schowków powinny być
zamknięte podczas jazdy.
Schowek w descerozdzielczej
W celu otwarcia pociągnąć za
uchwyt.
Podczas jazdy schowek musi być
zamknięty.
Uchwyty na napoje
Uchwyty na napoje znajdują się na
konsoli środkowej i w tylnej części
konsoli środkowej.
Aby skorzystać z uchwytów na
napoje przy fotelach tylnych, należy pociągnąć za taśmę w podłokietniku
tylnej kanapy.
Schowek na okulary
Odchylić w dół w celu otwarcia.
Nie używać do przechowywania
ciężkich przedmiotów.

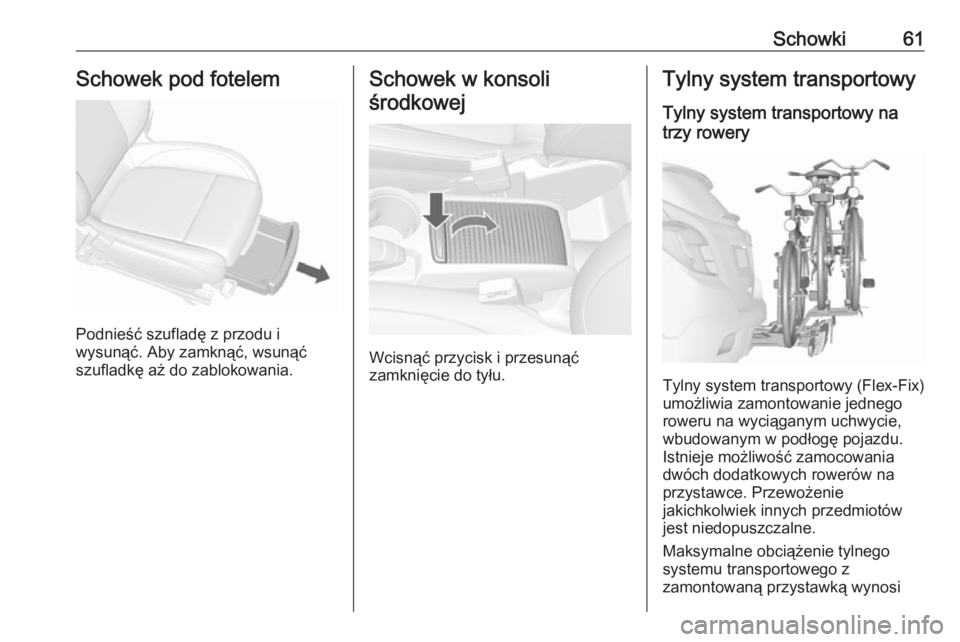

Schowki61Schowek pod fotelem
Podnieść szufladę z przodu i
wysunąć. Aby zamknąć, wsunąć szufladkę aż do zablokowania.
Schowek w konsoli
środkowej
Wcisnąć przycisk i przesunąć
zamknięcie do tyłu.
Tylny system transportowy
Tylny system transportowy na
trzy rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie jednego
roweru na wyciąganym uchwycie,
wbudowanym w podłogę pojazdu.
Istnieje możliwość zamocowania
dwóch dodatkowych rowerów na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi

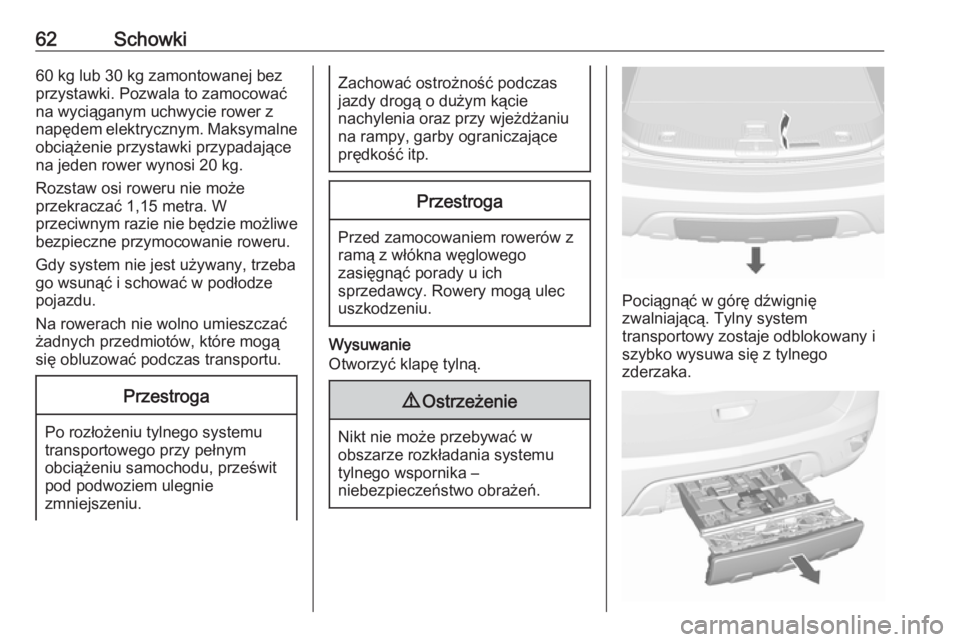

62Schowki60 kg lub 30 kg zamontowanej bez
przystawki. Pozwala to zamocować
na wyciąganym uchwycie rower z napędem elektrycznym. Maksymalne
obciążenie przystawki przypadające
na jeden rower wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Gdy system nie jest używany, trzeba go wsunąć i schować w podłodze
pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Po rozłożeniu tylnego systemu transportowego przy pełnym
obciążeniu samochodu, prześwit
pod podwoziem ulegnie
zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. Tylny system
transportowy zostaje odblokowany i
szybko wysuwa się z tylnego
zderzaka.
