2016 OPEL MOKKA Instrukcja obsługi (in Polish)

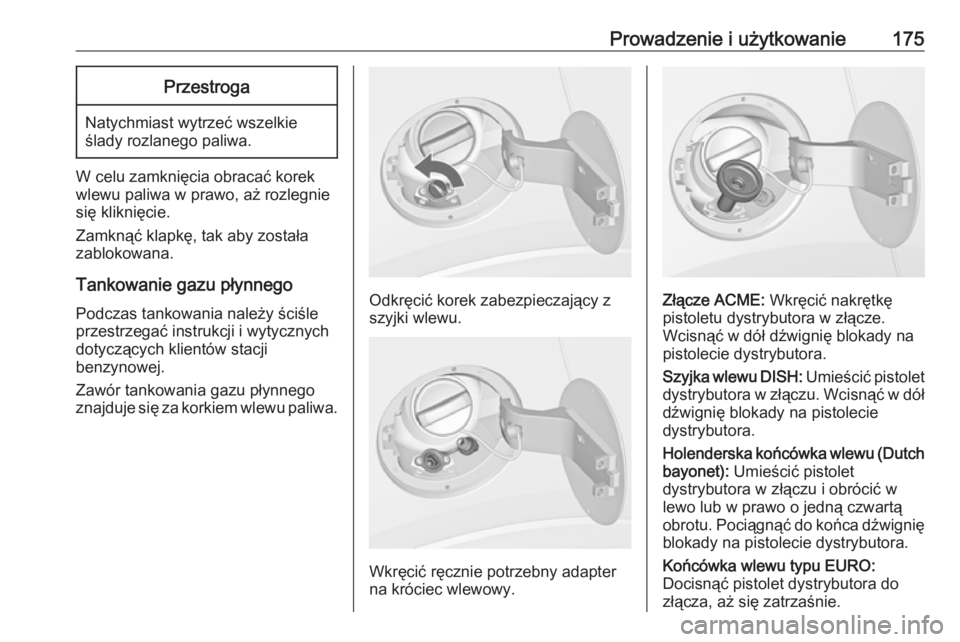

Prowadzenie i użytkowanie175Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.
W celu zamknięcia obracać korek
wlewu paliwa w prawo, aż rozlegnie
się kliknięcie.
Zamknąć klapkę, tak aby została
zablokowana.
Tankowanie gazu płynnego Podczas tankowania należy ściśle
przestrzegać instrukcji i wytycznych
dotyczących klientów stacji
benzynowej.
Zawór tankowania gazu płynnego
znajduje się za korkiem wlewu paliwa.
Odkręcić korek zabezpieczający z
szyjki wlewu.
Wkręcić ręcznie potrzebny adapter
na króciec wlewowy.
Złącze ACME: Wkręcić nakrętkę
pistoletu dystrybutora w złącze.
Wcisnąć w dół dźwignię blokady na
pistolecie dystrybutora.
Szyjka wlewu DISH: Umieścić pistolet
dystrybutora w złączu. Wcisnąć w dół
dźwignię blokady na pistolecie
dystrybutora.
Holenderska końcówka wlewu (Dutch
bayonet): Umieścić pistolet
dystrybutora w złączu i obrócić w lewo lub w prawo o jedną czwartą
obrotu. Pociągnąć do końca dźwignię blokady na pistolecie dystrybutora.
Końcówka wlewu typu EURO:
Docisnąć pistolet dystrybutora do
złącza, aż się zatrzaśnie.

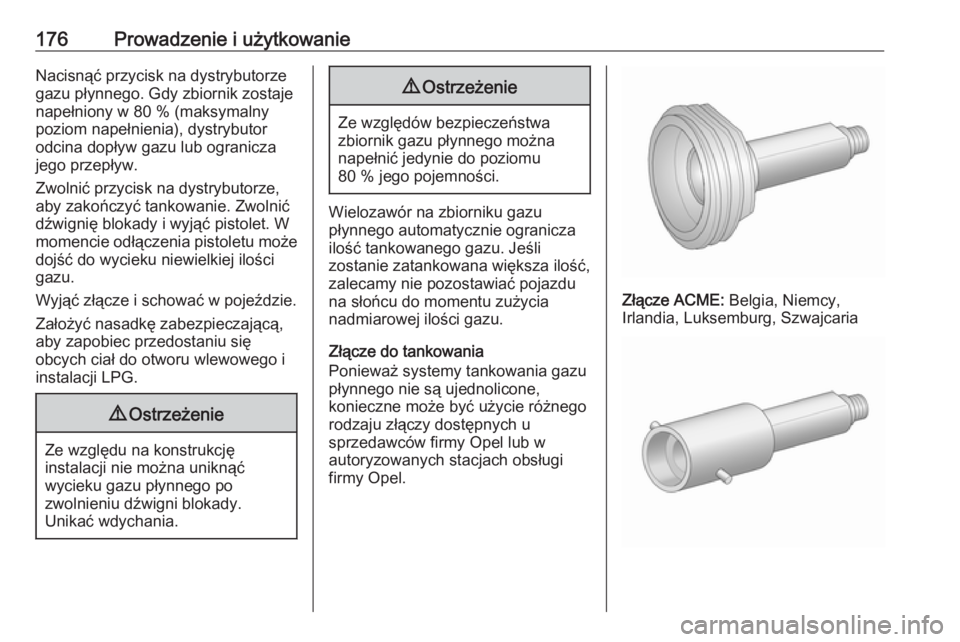

176Prowadzenie i użytkowanieNacisnąć przycisk na dystrybutorze
gazu płynnego. Gdy zbiornik zostaje
napełniony w 80 % (maksymalny
poziom napełnienia), dystrybutor
odcina dopływ gazu lub ogranicza
jego przepływ.
Zwolnić przycisk na dystrybutorze,
aby zakończyć tankowanie. Zwolnić
dźwignię blokady i wyjąć pistolet. W momencie odłączenia pistoletu może dojść do wycieku niewielkiej ilości
gazu.
Wyjąć złącze i schować w pojeździe.
Założyć nasadkę zabezpieczającą,
aby zapobiec przedostaniu się
obcych ciał do otworu wlewowego i
instalacji LPG.9 Ostrzeżenie
Ze względu na konstrukcję
instalacji nie można uniknąć
wycieku gazu płynnego po
zwolnieniu dźwigni blokady.
Unikać wdychania.
9 Ostrzeżenie
Ze względów bezpieczeństwa
zbiornik gazu płynnego można
napełnić jedynie do poziomu
80 % jego pojemności.
Wielozawór na zbiorniku gazu
płynnego automatycznie ogranicza
ilość tankowanego gazu. Jeśli
zostanie zatankowana większa ilość,
zalecamy nie pozostawiać pojazdu
na słońcu do momentu zużycia
nadmiarowej ilości gazu.
Złącze do tankowania
Ponieważ systemy tankowania gazu
płynnego nie są ujednolicone,
konieczne może być użycie różnego
rodzaju złączy dostępnych u
sprzedawców firmy Opel lub w
autoryzowanych stacjach obsługi
firmy Opel.
Złącze ACME: Belgia, Niemcy,
Irlandia, Luksemburg, Szwajcaria

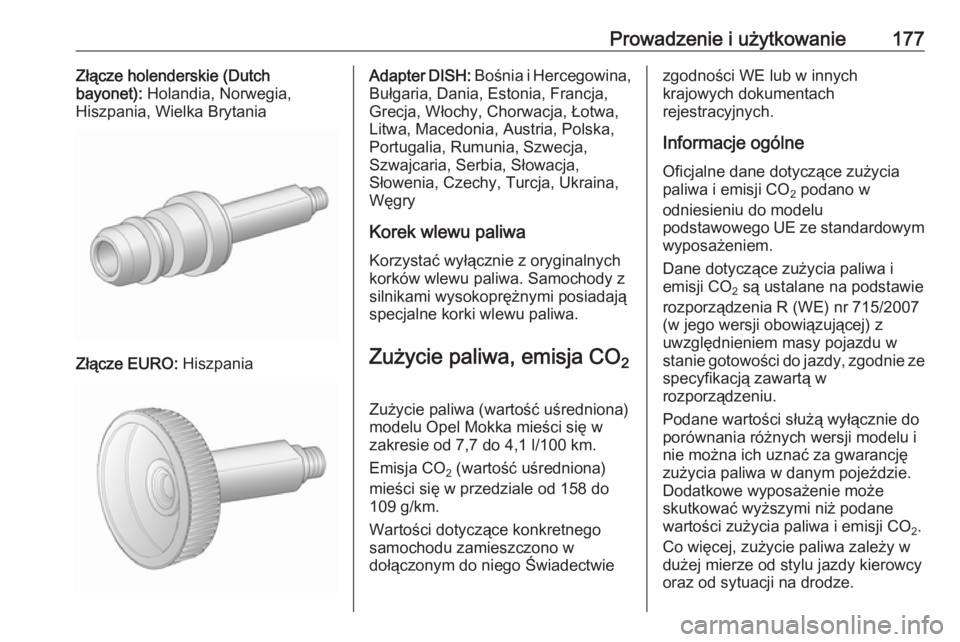

Prowadzenie i użytkowanie177Złącze holenderskie (Dutch
bayonet): Holandia, Norwegia,
Hiszpania, Wielka Brytania
Złącze EURO: Hiszpania
Adapter DISH: Bośnia i Hercegowina,
Bułgaria, Dania, Estonia, Francja,
Grecja, Włochy, Chorwacja, Łotwa,
Litwa, Macedonia, Austria, Polska,
Portugalia, Rumunia, Szwecja,
Szwajcaria, Serbia, Słowacja,
Słowenia, Czechy, Turcja, Ukraina,
Węgry
Korek wlewu paliwa
Korzystać wyłącznie z oryginalnych
korków wlewu paliwa. Samochody z
silnikami wysokoprężnymi posiadają
specjalne korki wlewu paliwa.
Zużycie paliwa, emisja CO 2
Zużycie paliwa (wartość uśredniona) modelu Opel Mokka mieści się w zakresie od 7,7 do 4,1 l/100 km.
Emisja CO 2 (wartość uśredniona)
mieści się w przedziale od 158 do
109 g/km.
Wartości dotyczące konkretnego
samochodu zamieszczono w
dołączonym do niego Świadectwiezgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Informacje ogólneOficjalne dane dotyczące zużycia
paliwa i emisji CO 2 podano w
odniesieniu do modelu
podstawowego UE ze standardowym
wyposażeniem.
Dane dotyczące zużycia paliwa i
emisji CO 2 są ustalane na podstawie
rozporządzenia R (WE) nr 715/2007
(w jego wersji obowiązującej) z
uwzględnieniem masy pojazdu w
stanie gotowości do jazdy, zgodnie ze
specyfikacją zawartą w
rozporządzeniu.
Podane wartości służą wyłącznie do
porównania różnych wersji modelu i
nie można ich uznać za gwarancję
zużycia paliwa w danym pojeździe.
Dodatkowe wyposażenie może
skutkować wyższymi niż podane
wartości zużycia paliwa i emisji CO 2.
Co więcej, zużycie paliwa zależy w
dużej mierze od stylu jazdy kierowcy
oraz od sytuacji na drodze.

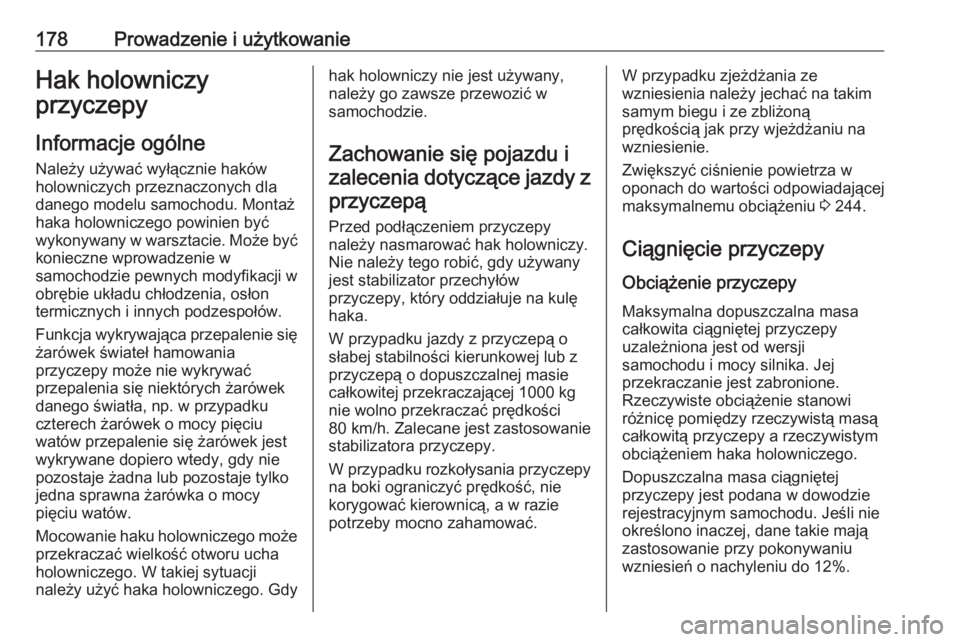

178Prowadzenie i użytkowanieHak holowniczy
przyczepy
Informacje ogólne Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Montaż
haka holowniczego powinien być
wykonywany w warsztacie. Może być
konieczne wprowadzenie w
samochodzie pewnych modyfikacji w obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Funkcja wykrywająca przepalenie się żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła, np. w przypadku
czterech żarówek o mocy pięciu
watów przepalenie się żarówek jest
wykrywane dopiero wtedy, gdy nie
pozostaje żadna lub pozostaje tylko
jedna sprawna żarówka o mocy
pięciu watów.
Mocowanie haku holowniczego może
przekraczać wielkość otworu ucha
holowniczego. W takiej sytuacji
należy użyć haka holowniczego. Gdyhak holowniczy nie jest używany,
należy go zawsze przewozić w
samochodzie.
Zachowanie się pojazdu i zalecenia dotyczące jazdy z przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany
jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
W przypadku jazdy z przyczepą o słabej stabilności kierunkowej lub z
przyczepą o dopuszczalnej masie
całkowitej przekraczającej 1000 kg
nie wolno przekraczać prędkości
80 km/h . Zalecane jest zastosowanie
stabilizatora przyczepy.
W przypadku rozkołysania przyczepy
na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 244.
Ciągnięcie przyczepy
Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.

Prowadzenie i użytkowanie179Podane wartości mają zastosowanieprzy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem
morza. Moc silnika i zdolność
samochodu do pokonywania
wzniesień spadają wraz ze wzrostem
wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na
każde 1000 m wysokości nad
poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
Suma rzeczywistej masy całkowitej
przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masy
całkowitej zestawu, którą można
znaleźć na tabliczce identyfikacyjnej
3 234.
Pionowe obciążenie sprzęgu
Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Możnaje zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (75 kg) jest podana natabliczce identyfikacyjnej haka oraz w dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.
Obciążenie tylnej osi
Nie wolno przekraczać dozwolonego
obciążenia na oś (zobacz tabliczka
znamionowa lub dokumentacja
pojazdu).
Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowywanie haka
holowniczego
Torebka z końcówką haka
holowniczego przechowywana jest w
tylnym przedziale ładunkowym, na
podłodze.
Przełożyć pas przez zaczep
stabilizacyjny, owinąć dwukrotnie i
zaciągnąć pas w celu zabezpieczenia torby.

180Prowadzenie i użytkowanieMontaż haka holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.
Sprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Kluczyk musi być w położeniu c.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.
● Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie

Prowadzenie i użytkowanie181Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do
położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
● Hak musi być poprawnie
zablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego

182Prowadzenie i użytkowanieUsunąć zaślepkę, wsunąć kluczyk wzamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
