2016 OPEL MOKKA Instrukcja obsługi (in Polish)

Pielęgnacja samochodu191Ładowanie akumulatora pojazdu9Ostrzeżenie
W pojazdach z systemem stop-
start należy dopilnować, by
podczas ładowania za pomocą ładowarki do akumulatorów
napięcie ładowania nie
przekroczyło 14,6 V. W
przeciwnym razie może dojść do
uszkodzenia akumulatora
pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych 3 221.
Etykieta ostrzegawcza
Znaczenie symboli:
● Nie powodować iskrzenia, nie zbliżać się z otwartym ogniem,nie palić.
● Chronić oczy. Wybuchowe gazy mogą spowodować utratę
wzroku lub obrażenia ciała.
● Akumulator przechowywać w miejscu niedostępnym dla dzieci.
● Akumulator zawiera kwas siarkowy, który może
spowodować utratę wzroku lub
poważne oparzenia.
● Dalsze informacje podano w instrukcji obsługi.
● W pobliżu akumulatora mogą być
obecne wybuchowe gazy.
Odpowietrzanie układu paliwowego silnikawysokoprężnego
W przypadku całkowitego
opróżnienia zbiornika paliwa układ
paliwowy samochodu z silnikiem
wysokoprężnym musi zostać
odpowietrzony. Włączyć zapłon
trzykrotnie, za każdym razem na
15 sekund. Następnie uruchomić
silnik na czas nie dłuższy niż
40 sekund. Po upływie co najmniej
5 sekund powtórzyć te czynności.
Jeśli nadal nie można będzie
uruchomić silnika, zwrócić się do
warsztatu.

192Pielęgnacja samochoduWymiana piór wycieraczek
Unieść ramię wycieraczki, wcisnąć
przycisk w celu odblokowania pióra
wycieraczki i odłączyć je.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zatrzaśnięcia.
Ostrożnie opuścić ramię wycieraczki.
Pióro wycieraczki szyby tylnej
1. Zdjąć osłonę z zespołu wycieraczki.
2. Podnieść pióro wycieraczki.
3. Wcisnąć czop uchwytu przesuwnego.
4. Wyciągnąć pióro wycieraczki.

Pielęgnacja samochodu193Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub
wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Żarówki reflektorów wymienia się od strony komory silnika.Reflektory halogenowe
Światła mijania i drogowe
Zdjąć osłonę.
Światła mijania
1. Odłączyć złącze oprawki żarówki reflektora.

194Pielęgnacja samochodu2. Nacisnąć i odczepić zacisksprężysty.
3. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
4. Przy zakładaniu nowej żarówki zaczepić występy wewgłębieniach oprawy reflektora.
5. Zamontować reflektor na swoim miejscu.
6. Zablokować zacisk sprężysty. 7. Podłączyć złącze oprawki żarówki.
8. Umieścić osłonę reflektora we właściwym położeniu i zamknąć.
Światła drogowe
1. Pociągnąć i wymontować oprawkę żarówki.
2. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
3. Przy zakładaniu nowej żarówki zaczepić występy wewgłębieniach oprawy reflektora.
4. Zamontować reflektor na swoim miejscu.
5. Umieścić osłonę reflektora we właściwym położeniu i zamknąć.
Światła pozycyjne
1. Wyjąć oprawkę z zespołu,obracając ją w lewo.
2. Wymontować oprawkę żarówki z reflektora.
3. Odłączyć od żarówki złącze elektryczne.

Pielęgnacja samochodu195
4. Wyjąć żarówkę z gniazda.
5. Włożyć nową żarówkę.
6. Podłączyć złącze elektryczne do żarówki.
7. Włożyć oprawkę do reflektora.
8. Zamontować zespół na swoim miejscu.
Reflektory ksenonowe
9 Niebezpieczeństwo
Reflektory ksenonowe są zasilane
prądem o bardzo wysokim
napięciu. Dlatego nie należy
dotykać tych podzespołów.
Wymianę żarówek przeprowadzić
w warsztacie.
Światła doświetlające zakręty
1. Zdjąć osłonę zabezpieczającą.
2. Pociągnąć i wymontować oprawkę żarówki.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.

196Pielęgnacja samochodu4. Przy zakładaniu nowej żarówkizaczepić występy we
wgłębieniach oprawy reflektora.
5. Zamontować reflektor na swoim miejscu.
6. Umieścić osłonę reflektora we właściwym położeniu i zamknąć.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu
1. Obrócić odpowiednie koło do wewnątrz, aby uzyskać lepszy
dostęp do żarówek, i wykręcić trzy śruby torx na zewnątrz nadkola.
Narzędzia samochodowe 3 205.
2. Pociągnąć i przytrzymać
okładzinę, aby uzyskać dostęp do
oprawki żarówki.
3. Pociągnąć element ustalający (1) na zewnątrz i odłączyć złącze (2)
od oprawki żarówki.
4. Obrócić oprawkę żarówki w lewo (3) i wyjąć ją z reflektora.
5. Wymienić żarówkę w oprawce i podłączyć złącze.
6. Włożyć oprawkę żarówki w reflektor, obracając ją w prawo, izablokować.
7. Założyć okładzinę i wkręcić trzy śruby torx.
Kierunkowskazy przednie
1. Obrócić oprawkę żarówki w lewo, aby ją odblokować.

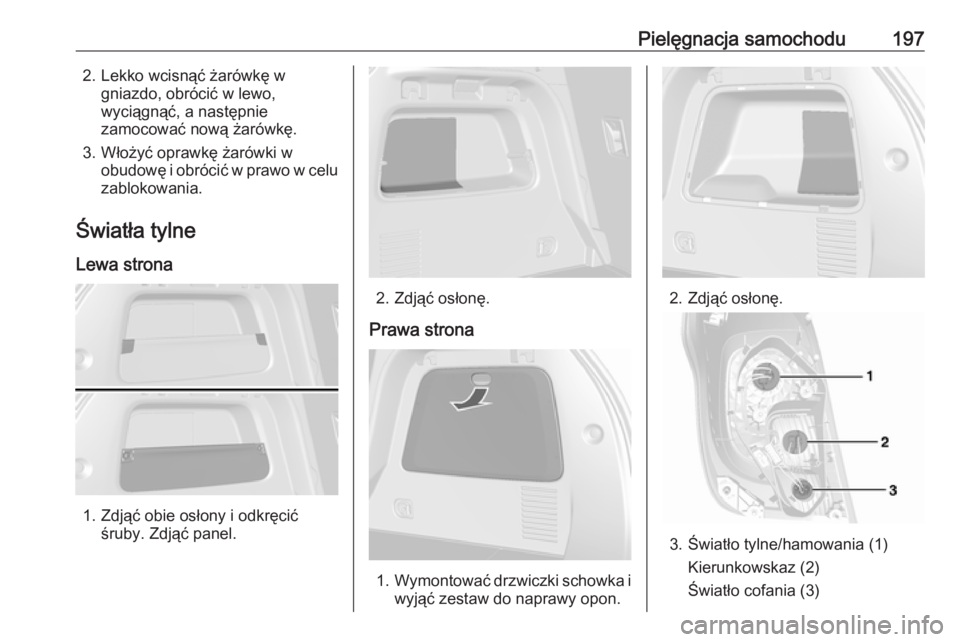

Pielęgnacja samochodu1972. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
3. Włożyć oprawkę żarówki w obudowę i obrócić w prawo w celuzablokowania.
Światła tylne
Lewa strona
1. Zdjąć obie osłony i odkręcić śruby. Zdjąć panel.
2. Zdjąć osłonę.
Prawa strona
1. Wymontować drzwiczki schowka i
wyjąć zestaw do naprawy opon.
2. Zdjąć osłonę.
3. Światło tylne/hamowania (1)
Kierunkowskaz (2)
Światło cofania (3)

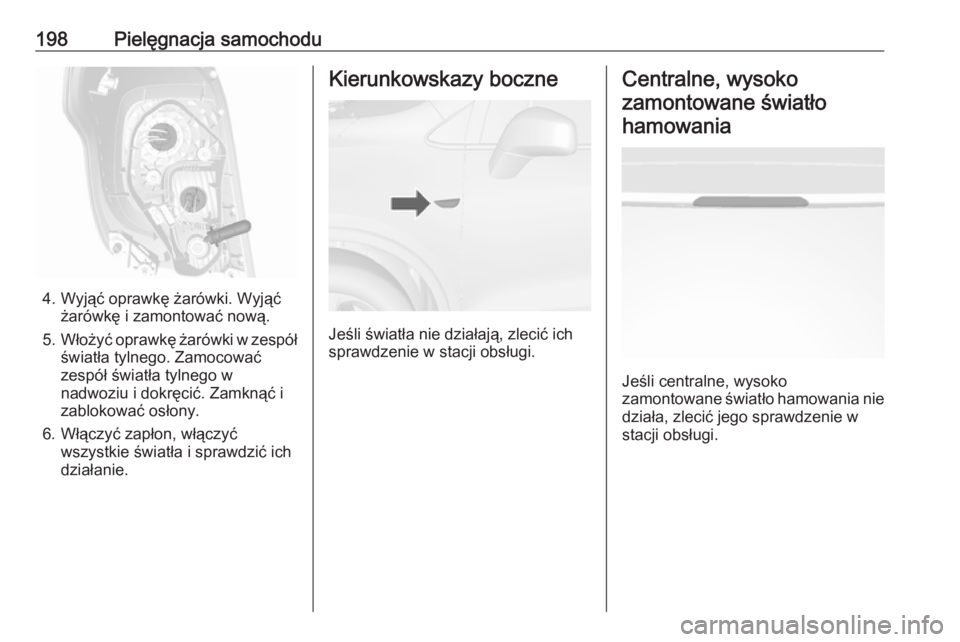

198Pielęgnacja samochodu
4. Wyjąć oprawkę żarówki. Wyjąćżarówkę i zamontować nową.
5. Włożyć oprawkę żarówki w zespół
światła tylnego. Zamocować
zespół światła tylnego w
nadwoziu i dokręcić. Zamknąć i
zablokować osłony.
6. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Kierunkowskazy boczne
Jeśli światła nie działają, zlecić ich
sprawdzenie w stacji obsługi.
Centralne, wysoko
zamontowane światłohamowania
Jeśli centralne, wysoko
zamontowane światło hamowania nie
działa, zlecić jego sprawdzenie w
stacji obsługi.
