2016 OPEL MOKKA Instrukcja obsługi (in Polish)

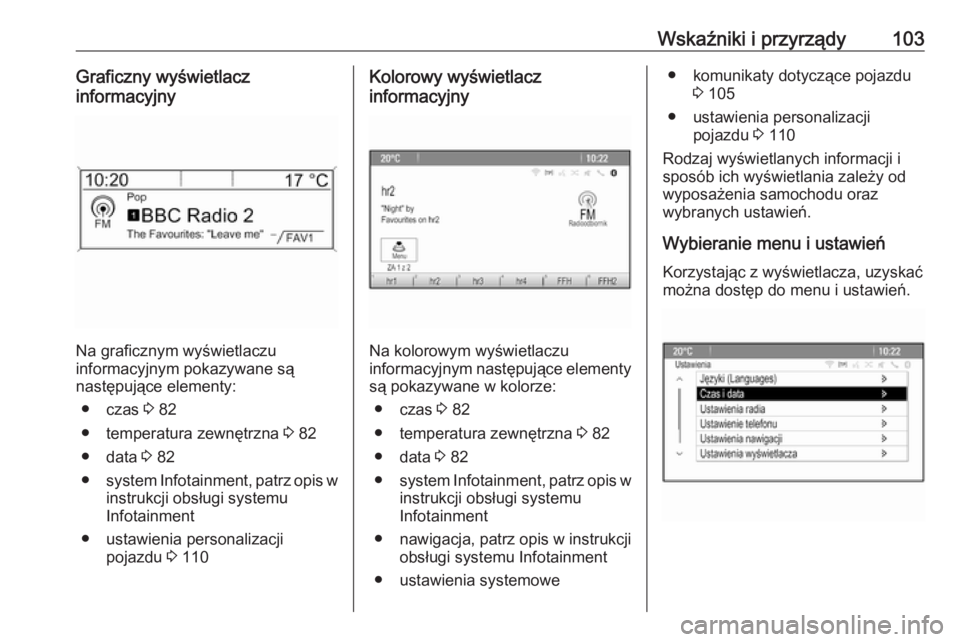

Wskaźniki i przyrządy103Graficzny wyświetlacz
informacyjny
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
● czas 3 82
● temperatura zewnętrzna 3 82
● data 3 82
● system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● ustawienia personalizacji pojazdu 3 110
Kolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
● czas 3 82
● temperatura zewnętrzna 3 82
● data 3 82
● system Infotainment, patrz opis w
instrukcji obsługi systemu
Infotainment
● nawigacja, patrz opis w instrukcji
obsługi systemu Infotainment
● ustawienia systemowe
● komunikaty dotyczące pojazdu 3 105
● ustawienia personalizacji pojazdu 3 110
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy od wyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.

104Wskaźniki i przyrządyWyborów dokonuje się poprzez:● poruszanie się po strukturze menu,
● używanie przycisków funkcyjnych i pokrętła
wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót ● zaznaczanie pozycji menu
● wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny)
● wybieranie lub włączanie zaznaczonych pozycji
● potwierdzanie ustawionych wartości
● włączanie / wyłączanie funkcji systemu
BACK
Nacisnąć BACK, aby wykonać
czynności, takie jak:
● wyjście z menu bez zmiany ustawień
● powrót z podmenu do menu nadrzędnego
● usunięcie ostatniego znaku z ciągu wprowadzanych znakówNacisnąć i przytrzymać BACK przez
kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 110.

Wskaźniki i przyrządy105Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
na wyświetlaczu informacyjnym
kierowcy, niekiedy wraz z
ostrzeżeniem i sygnałem
akustycznym.
Nacisnąć SET/CLR, MENU lub
obrócić pokrętło regulacyjne w celu
potwierdzenia komunikatu.
Komunikaty pokazywane na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu10Hamulce przegrzane16Usterka światła hamowania25Usterka lewego przedniego
kierunkowskazu26Usterka lewego tylnego
kierunkowskazu27Usterka prawego przedniego
kierunkowskazuNrZnaczenie kodu28Usterka prawego tylnego
kierunkowskazu53Dokręcić korek wlewu paliwa54Woda w filtrze paliwa silnika
wysokoprężnegoS68Wspomaganie układu kierow‐
niczego wymaga serwiso‐
waniaS73Układ napędu na wszystkie
koła wymaga serwisowaniaS75Klimatyzacja wymaga serwi‐
sowaniaS79Uzupełnić poziom oleju silni‐
kowegoS81Skrzynia biegów wymaga
serwisowaniaS82Wymienić wkrótce olej silni‐
kowyS84Moc silnika jest ograniczonaS89Wskaźnik wymaganego prze‐
glądu128Otwarta pokrywa silnika134Usterka układu ułatwiającego
parkowanie, oczyść zderzak

106Wskaźniki i przyrządyNrZnaczenie koduS136Układ ułatwiający parkowanie
wymaga serwisowania174Niskie napięcie akumulatora
Uwaga
„S” oznacza „Wymagany przegląd”.
Zwrócić się niezwłocznie o pomoc do stacji obsługi.
Komunikaty pokazywane na
wyświetlaczu typu Uplevel i
Uplevel-Combi
Komunikaty są wyświetlane w postaci tekstu. Postępować zgodnie z
wyświetlanymi instrukcjami.
W ten sposób wyświetlane są
komunikaty dotyczące następujących zagadnień:
● komunikaty serwisowe
● autoalarmu
● hamulce
● układy jezdne
● układy kontroli jazdy
● systemy wspomagania kierowcy ● automatyczna kontrola prędkości
● ogranicznik prędkości
● układy ułatwiające parkowanie
● oświetlenie, wymiana żarówek
● system adaptacyjnego oświetlenia drogi
● drzwi, szyby
● system rozpoznawania znaków drogowych
● system ostrzegania o opuszczeniu pasa ruchu
● przestrzeń bagażowa, pokrywa bagażnika
● nadajnik zdalnego sterowania ● pasy bezpieczeństwa
● poduszki powietrzne● silnik i skrzynia biegów
● ciśnienie powietrza w oponach ● filtr cząstek stałych w silniku wysokoprężnym
● stan akumulatora pojazdu
Ostrzeżenia akustyczne
Rozlegają się podczas
uruchamiania silnika lub w trakcie jazdy w następujących
sytuacjach
● drzwi lub pokrywa silnika są otwarte,
● pasy bezpieczeństwa nie są zapięte,
● przekroczono określoną prędkość jazdy przy
zaciągniętym hamulcu
postojowym,
● na wyświetlaczu informacyjnym kierowcy występuje komunikat
lub kod ostrzegawczy,
● układ ułatwiający parkowanie wykrył przeszkodę.

Wskaźniki i przyrządy107Po zaparkowaniu samochodu lub
otwarciu drzwi kierowcy
sygnalizują następujące sytuacje
● pozostawiono włączone światła zewnętrzne.
Komunikat dotyczący
napięcia baterii
W przypadku zbyt niskiego napięcia
akumulatora, na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy lub kod ostrzegawczy 174.
1. Należy bezzwłocznie wyłączyć wszelkie odbiorniki prądu, które
nie są konieczne do bezpiecznej
jazdy, np. ogrzewanie foteli,
podgrzewanie tylnej szyby lub
inne urządzenia.
2. Akumulator należy doładować, jeżdżąc przed jakiś czas, lub przy
użyciu agregatu doładowującego.
Komunikat lub kod ostrzegawczy
zniknie, gdy silnik zostanie
uruchomiony dwa razy z rzędu bez spadku napięcia.Jeżeli nie udaje się doładować
akumulatora, przyczynę usterki
należy usunąć w warsztacie.Komputer pokładowy
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów 3 99.
Nacisnąć MENU, aby wybrać Menu
informacji o przebiegu i paliwie , lub
wybrać W na wyświetlaczu typu
Uplevel-Combi.

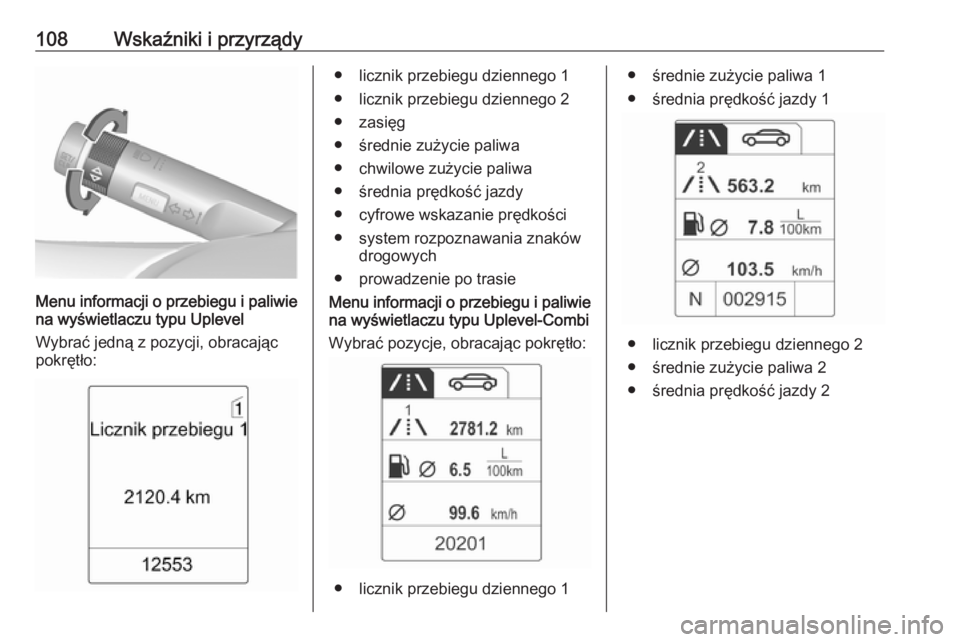

108Wskaźniki i przyrządy
Menu informacji o przebiegu i paliwie
na wyświetlaczu typu Uplevel
Wybrać jedną z pozycji, obracając pokrętło:
● licznik przebiegu dziennego 1
● licznik przebiegu dziennego 2 ● zasięg
● średnie zużycie paliwa
● chwilowe zużycie paliwa
● średnia prędkość jazdy
● cyfrowe wskazanie prędkości
● system rozpoznawania znaków drogowych
● prowadzenie po trasie
Menu informacji o przebiegu i paliwie
na wyświetlaczu typu Uplevel-Combi
Wybrać pozycje, obracając pokrętło:
● licznik przebiegu dziennego 1
● średnie zużycie paliwa 1
● średnia prędkość jazdy 1
● licznik przebiegu dziennego 2
● średnie zużycie paliwa 2
● średnia prędkość jazdy 2

Wskaźniki i przyrządy109
● cyfrowe wskazanie prędkości
● zasięg
● chwilowe zużycie paliwa
● prowadzenie po trasie
Komputer pokładowy 1 i 2 Dane obydwóch komputerów
pokładowych można zerować
oddzielnie w zakresie przebiegu,
średniego zużycia paliwa i średniej
prędkości jazdy przez naciśnięcie
SET/CLR , dzięki czemu mogą one
wyświetlać informacje dotyczące
różnych podróży dla różnych
kierowców.Licznik przebiegu dziennego
Licznik przebiegu dziennego
wyświetla odległość przejechaną od
czasu ostatniego zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 2000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Aby wyzerować wskazanie, wcisnąć i
przytrzymać przez kilka sekund
SET/CLR .
Zasięg
Zasięg obliczany jest na podstawie
aktualnego poziomu paliwa w
zbiorniku oraz chwilowego zużycia
paliwa. Na wyświetlaczu pokazywane są wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy poziom paliwa w zbiorniku jest
niski, w pojazdach z wyświetlaczem typu Uplevel lub Uplevel-Combi
pojawia się odpowiedni komunikat.
Gdy samochód wymaga
natychmiastowego zatankowania, w
pojazdach z wyświetlaczem typu
Midlevel i Uplevel lub Uplevel-Combi
pojawia się odpowiedni kod lub
komunikat ostrzegawczy.
Dodatkowo zapala się lub miga
lampka kontrolna i na wskaźniku
poziomu paliwa 3 97.
Zasięg w wersji LPG
W pojazdach z silnikiem LPG i
wyświetlaczem typu Uplevel
wyświetlany jest przybliżony zasięg
pojazdu przy aktualnym poziomie

110Wskaźniki i przyrządypaliwa w zbiorniku benzyny i
zbiorniku LPG oraz łączny zasięg dla
obydwu rodzajów paliwa. Aby
przełączyć tryb, należy nacisnąć SET/CLR .
Średnie zużycie paliwa
Wyświetlanie średniego zużycia
paliwa. Pomiar można w każdej chwili rozpocząć od nowa od standardowej
wartości.
Aby wyzerować wskazanie, wcisnąć i przytrzymać przez kilka sekund
SET/CLR .
W pojazdach z silnikiem LPG i
wyświetlaczem typu Uplevel średnie
zużycie jest wskazywane dla
aktualnie wybranego trybu (zasilanie
benzyną lub LPG).
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa.
W pojazdach z silnikiem LPG i
wyświetlaczem typu Uplevel
chwilowe zużycie jest wskazywane
dla aktualnie wybranego trybu
(zasilanie benzyną lub LPG).Średnia prędkość jazdy
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować wskazanie, wcisnąć i przytrzymać przez kilka sekund
SET/CLR .
Cyfrowe wskazanie prędkości Cyfrowe wyświetlanie prędkości
chwilowej.
Prowadzenie po trasie Oprócz informacji nawigacyjnych na
kolorowym wyświetlaczu
informacyjnym, prowadzenie po
trasie pokazuje się na wyświetlaczu
informacyjnym kierowcy.Personalizacja
ustawień
Ustawienia pojazdu można
dostosować do własnych upodobań,
konfigurując opcje na wyświetlaczu
informacyjnym.
W zależności od wersji wyposażenia
niektóre z poniżej opisanych funkcji
mogą być niedostępne.
Niektóre funkcje są wyświetlane lub
aktywne wyłącznie podczas pracy
silnika.
Ustawienia na graficznym
wyświetlaczu informacyjnym
CD 400
Nacisnąć CONFIG. Zostanie
wyświetlone menu Ustawienia.
