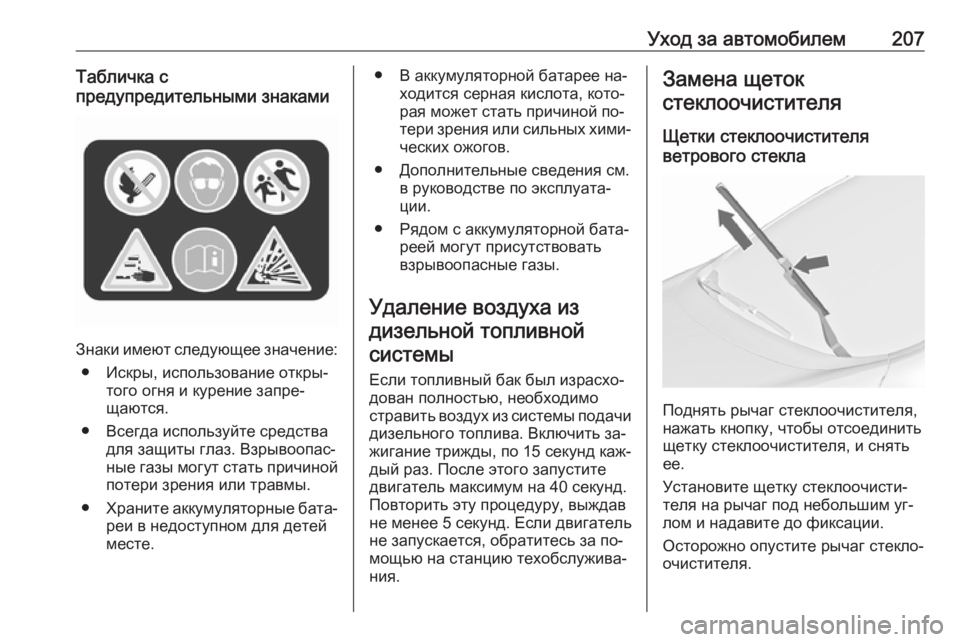

Уход за автомобилем207Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторные бата‐
реи в недоступном для детей
месте.
● В аккумуляторной батарее на‐ ходится серная кислота, кото‐
рая может стать причиной по‐
тери зрения или сильных хими‐ ческих ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включить за‐
жигание трижды, по 15 секунд каж‐
дый раз. После этого запустите двигатель максимум на 40 секунд.
Повторить эту процедуру, выждав
не менее 5 секунд. Если двигатель
не запускается, обратитесь за по‐
мощью на станцию техобслужива‐
ния.Замена щеток
стеклоочистителя
Щетки стеклоочистителя
ветрового стекла
Поднять рычаг стеклоочистителя,
нажать кнопку, чтобы отсоединить
щетку стеклоочистителя, и снять
ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

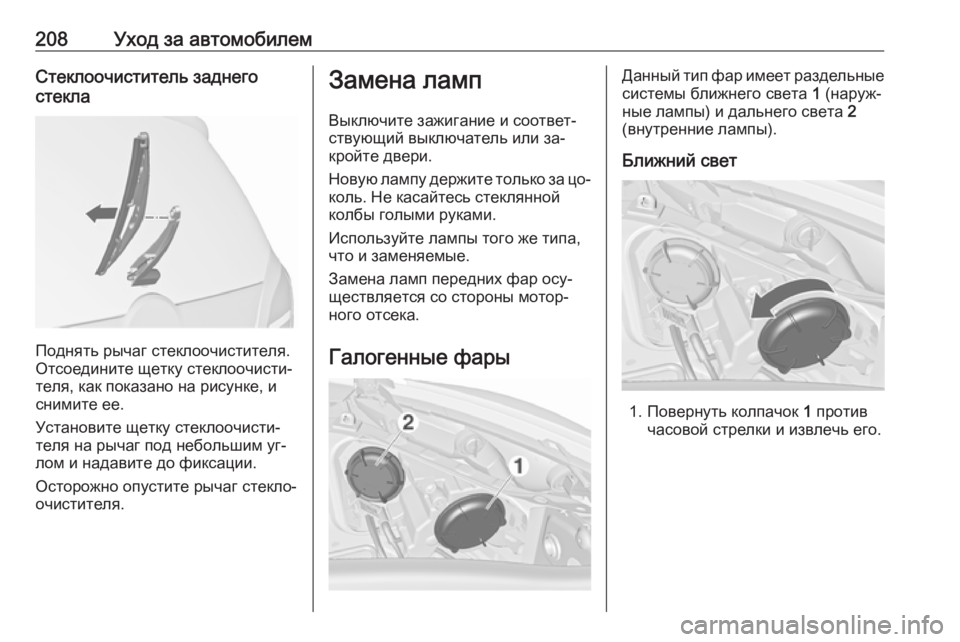

208Уход за автомобилемСтеклоочиститель заднего
стекла
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐
коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Галогенные фарыДанный тип фар имеет раздельныесистемы ближнего света 1 (наруж‐
ные лампы) и дальнего света 2
(внутренние лампы).
Ближний свет
1. Повернуть колпачок 1 против
часовой стрелки и извлечь его.

Уход за автомобилем209

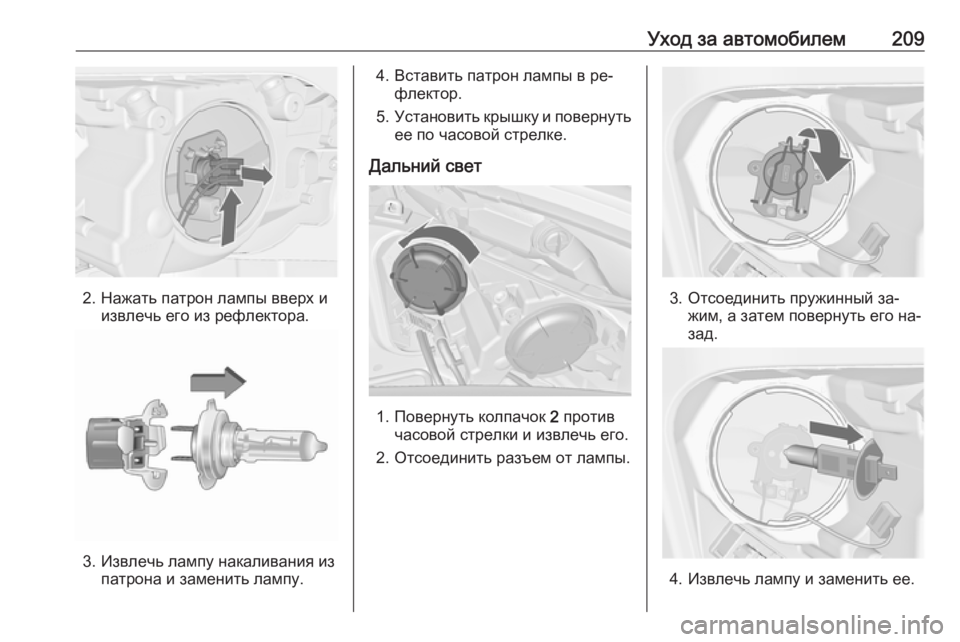

2. Нажать патрон лампы вверх иизвлечь его из рефлектора.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставить патрон лампы в ре‐флектор.
5. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет
1. Повернуть колпачок 2 против
часовой стрелки и извлечь его.
2. Отсоединить разъем от лампы.
3. Отсоединить пружинный за‐ жим, а затем повернуть его на‐
зад.
4. Извлечь лампу и заменить ее.

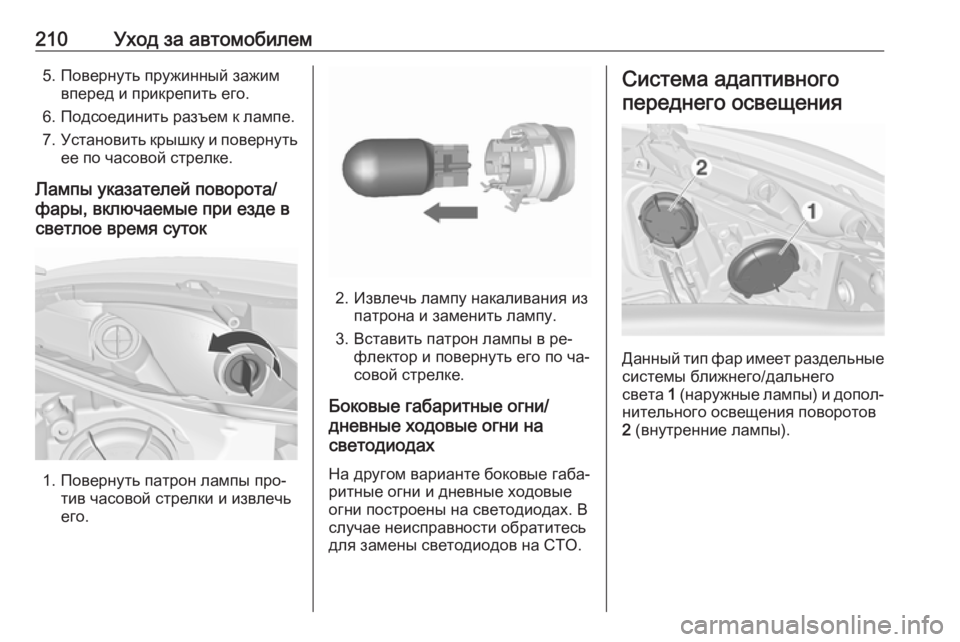

210Уход за автомобилем5. Повернуть пружинный зажимвперед и прикрепить его.
6. Подсоединить разъем к лампе.
7. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его.
2. Извлечь лампу накаливания из патрона и заменить лампу.
3. Вставить патрон лампы в ре‐ флектор и повернуть его по ча‐
совой стрелке.
Боковые габаритные огни/
дневные ходовые огни на
светодиодах
На другом варианте боковые габа‐
ритные огни и дневные ходовые
огни построены на светодиодах. В
случае неисправности обратитесь
для замены светодиодов на СТО.
Система адаптивного
переднего освещения
Данный тип фар имеет раздельные системы ближнего/дальнего
света 1 (наружные лампы) и допол‐
нительного освещения поворотов
2 (внутренние лампы).

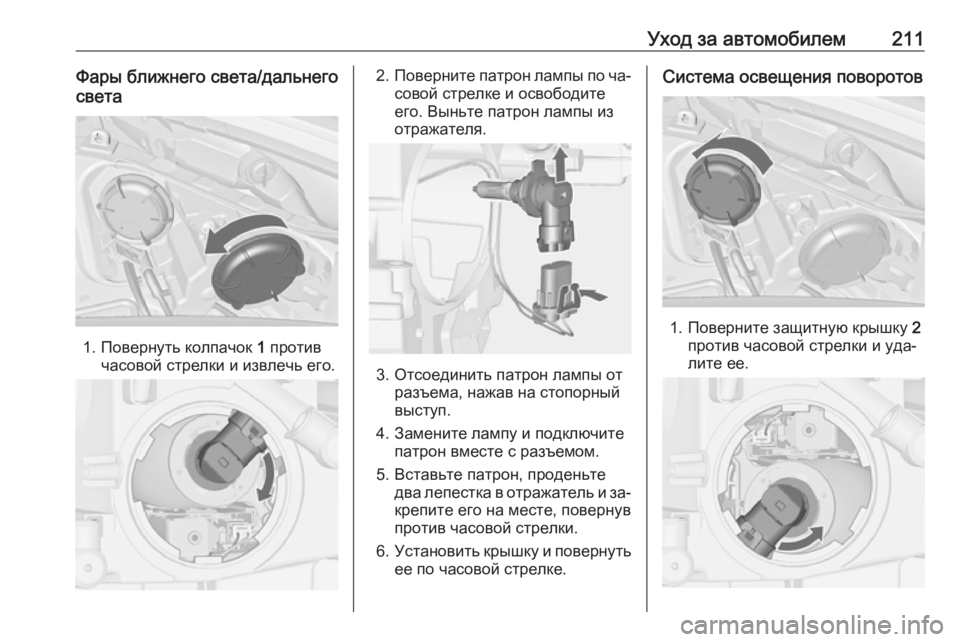

Уход за автомобилем211Фары ближнего света/дальнего
света
1. Повернуть колпачок 1 против
часовой стрелки и извлечь его.
2. Поверните патрон лампы по ча‐
совой стрелке и освободите
его. Выньте патрон лампы из
отражателя.
3. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
против часовой стрелки.
6. Установить крышку и повернуть
ее по часовой стрелке.
Система освещения поворотов
1. Поверните защитную крышку 2
против часовой стрелки и уда‐
лите ее.

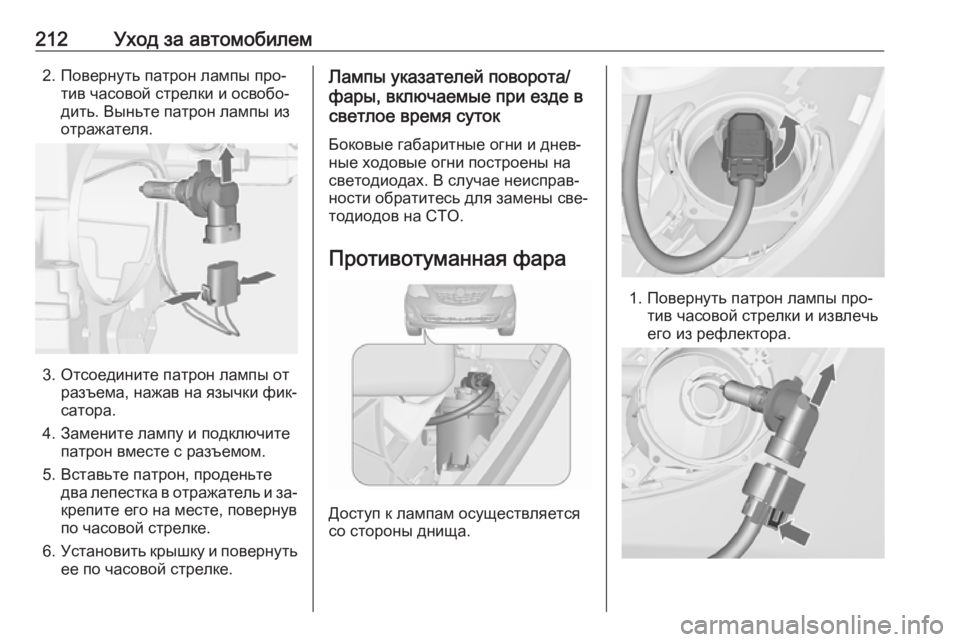

212Уход за автомобилем2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐дить. Выньте патрон лампы изотражателя.
3. Отсоедините патрон лампы от разъема, нажав на язычки фик‐
сатора.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток
Боковые габаритные огни и днев‐
ные ходовые огни построены на
светодиодах. В случае неисправ‐
ности обратитесь для замены све‐
тодиодов на СТО.
Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.

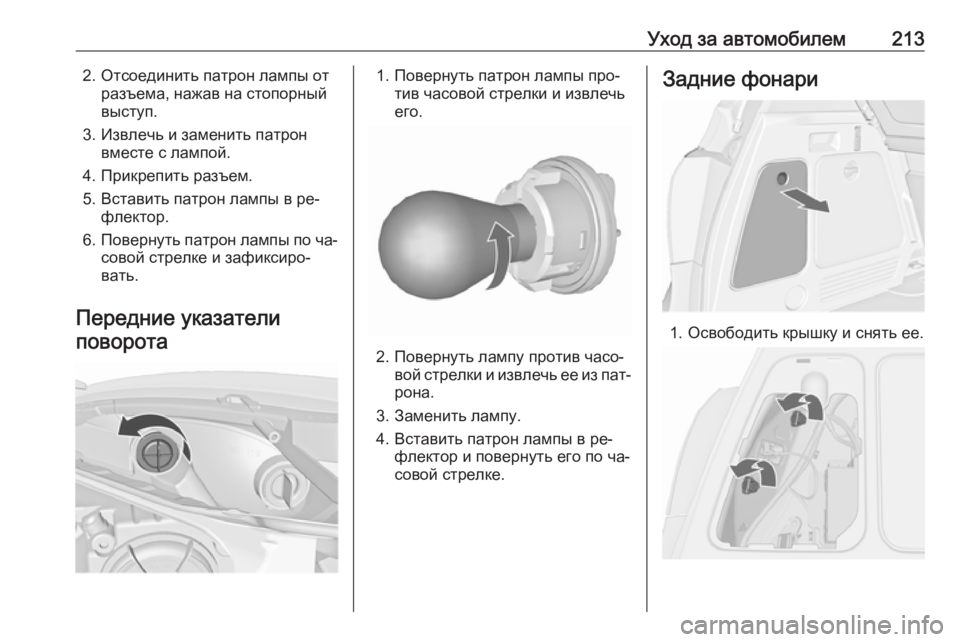

Уход за автомобилем2132. Отсоединить патрон лампы отразъема, нажав на стопорный
выступ.
3. Извлечь и заменить патрон вместе с лампой.
4. Прикрепить разъем.
5. Вставить патрон лампы в ре‐ флектор.
6. Повернуть патрон лампы по ча‐
совой стрелке и зафиксиро‐
вать.
Передние указатели поворота1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его.
2. Повернуть лампу против часо‐ вой стрелки и извлечь ее из пат‐
рона.
3. Заменить лампу. 4. Вставить патрон лампы в ре‐ флектор и повернуть его по ча‐
совой стрелке.
Задние фонари
1. Освободить крышку и снять ее.

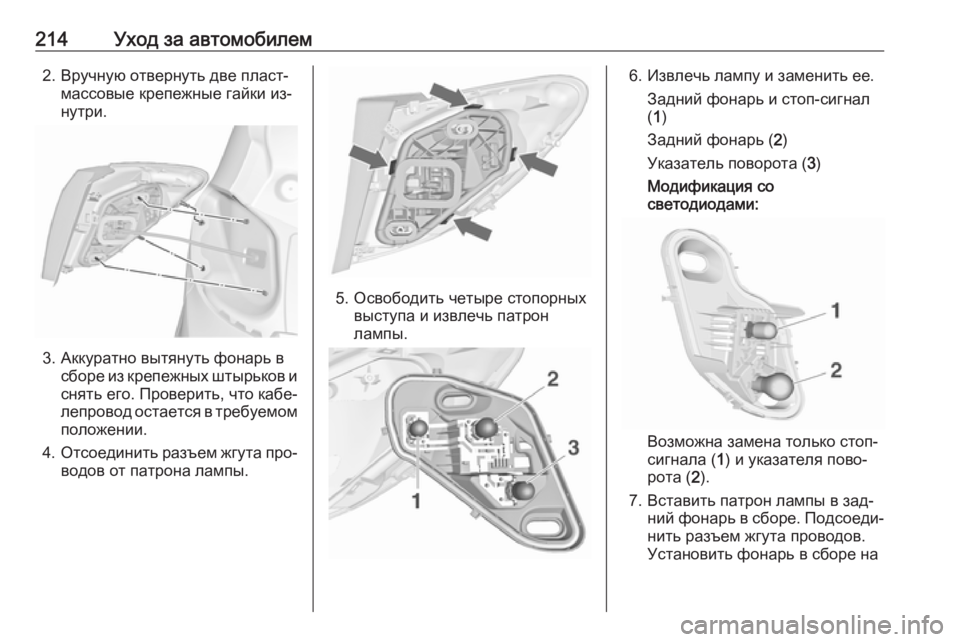

214Уход за автомобилем2. Вручную отвернуть две пласт‐массовые крепежные гайки из‐
нутри.
3. Аккуратно вытянуть фонарь в сборе из крепежных штырьков и
снять его. Проверить, что кабе‐
лепровод остается в требуемом положении.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Освободить четыре стопорных выступа и извлечь патрон
лампы.
6. Извлечь лампу и заменить ее.
Задний фонарь и стоп-сигнал
( 1 )
Задний фонарь ( 2)
Указатель поворота ( 3)
Модификация со
светодиодами:
Возможна замена только стоп-
сигнала ( 1) и указателя пово‐
рота ( 2).
7. Вставить патрон лампы в зад‐ ний фонарь в сборе. Подсоеди‐
нить разъем жгута проводов.
Установить фонарь в сборе на
