2016 OPEL MERIVA Инструкция по эксплуатации (in Russian)

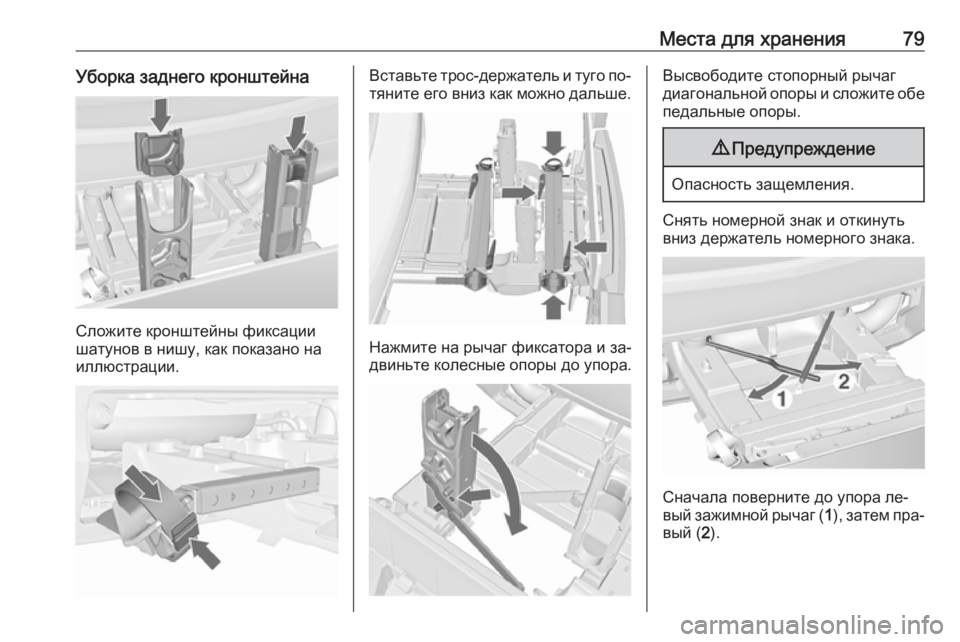

Места для хранения79Уборка заднего кронштейна
Сложите кронштейны фиксации
шатунов в нишу, как показано на
иллюстрации.
Вставьте трос-держатель и туго по‐
тяните его вниз как можно дальше.
Нажмите на рычаг фиксатора и за‐
двиньте колесные опоры до упора.
Высвободите стопорный рычаг
диагональной опоры и сложите обе
педальные опоры.9 Предупреждение
Опасность защемления.
Снять номерной знак и откинуть
вниз держатель номерного знака.
Сначала поверните до упора ле‐
вый зажимной рычаг ( 1), затем пра‐
вый ( 2).

80Места для хранения
Прижмите защелку вниз и вытя‐
ните обе опоры ламп из упоров.
Сложите кронштейны на задней
стороне фонарей.
Вначале поместите в ячейки пе‐
редний ( 1), а затем задний ( 2) фо‐
нарь, и нажмите на них вниз до упора. Во избежание повреждений
полностью уберите кабели в на‐
правляющие.
Откройте заднюю багажную дверь.
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите каретку и задвиньте ее в бам‐
пер до фиксации.
Рычаг фиксатора должен вер‐
нуться в исходное положение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐ ный центр.

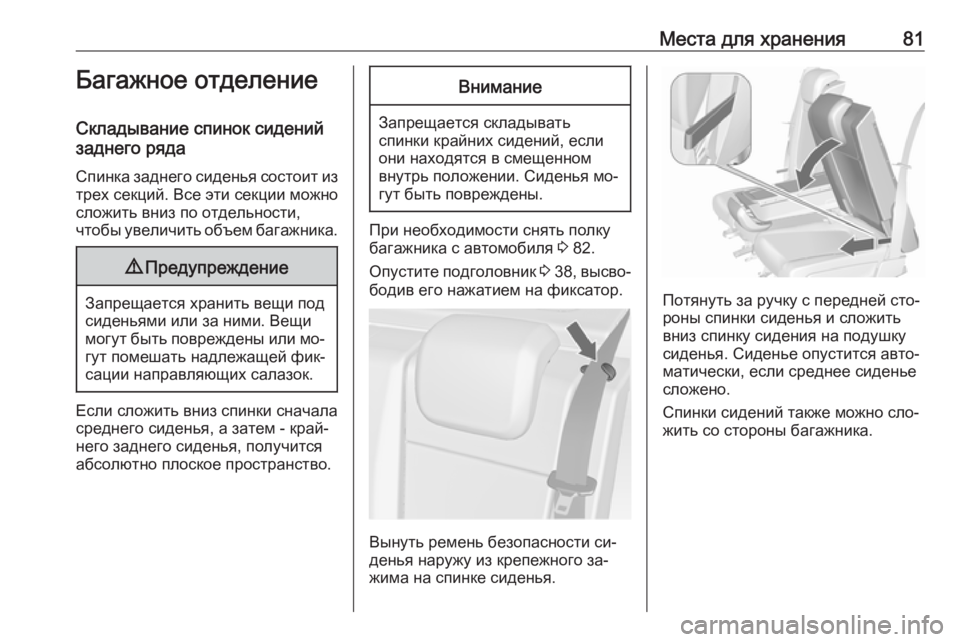

Места для хранения81Багажное отделение
Складывание спинок сидений
заднего ряда
Спинка заднего сиденья состоит из
трех секций. Все эти секции можно
сложить вниз по отдельности,
чтобы увеличить объем багажника.9 Предупреждение
Запрещается хранить вещи под
сиденьями или за ними. Вещи
могут быть повреждены или мо‐ гут помешать надлежащей фик‐
сации направляющих салазок.
Если сложить вниз спинки сначала
среднего сиденья, а затем - край‐
него заднего сиденья, получится
абсолютно плоское пространство.
Внимание
Запрещается складывать
спинки крайних сидений, если
они находятся в смещенном
внутрь положении. Сиденья мо‐
гут быть повреждены.
При необходимости снять полку
багажника с автомобиля 3 82.
Опустите подголовник 3 38 , высво‐
бодив его нажатием на фиксатор.
Вынуть ремень безопасности си‐
денья наружу из крепежного за‐
жима на спинке сиденья.
Потянуть за ручку с передней сто‐
роны спинки сиденья и сложить
вниз спинку сидения на подушку
сиденья. Сиденье опустится авто‐
матически, если среднее сиденье
сложено.
Спинки сидений также можно сло‐
жить со стороны багажника.

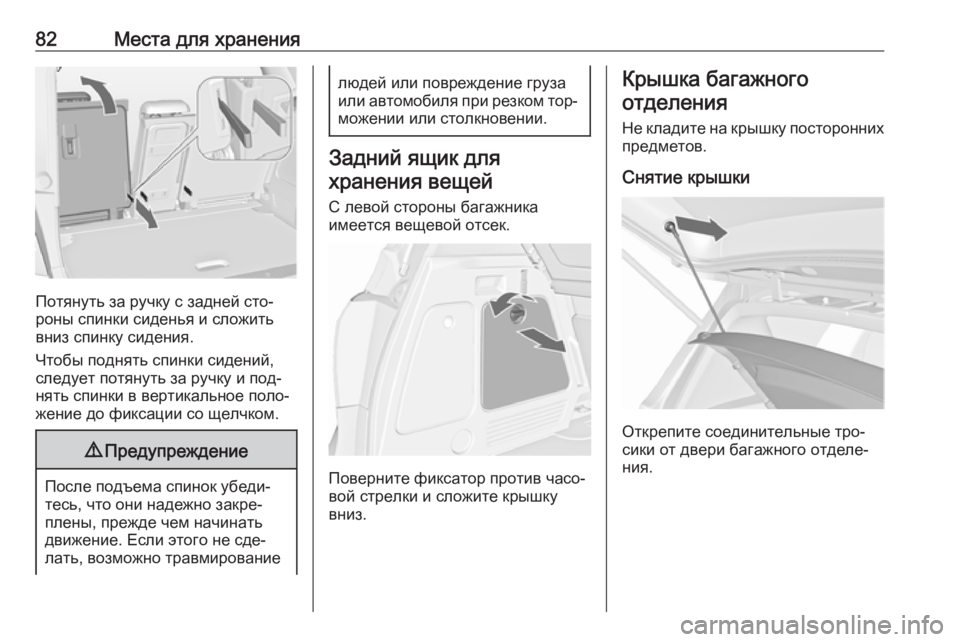

82Места для хранения
Потянуть за ручку с задней сто‐
роны спинки сиденья и сложить
вниз спинку сидения.
Чтобы поднять спинки сидений,
следует потянуть за ручку и под‐
нять спинки в вертикальное поло‐
жение до фиксации со щелчком.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не сде‐
лать, возможно травмирование
людей или повреждение груза
или автомобиля при резком тор‐ можении или столкновении.
Задний ящик для
хранения вещей
С левой стороны багажника
имеется вещевой отсек.
Поверните фиксатор против часо‐
вой стрелки и сложите крышку
вниз.
Крышка багажного
отделения
Не кладите на крышку постороннихпредметов.
Снятие крышки
Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.

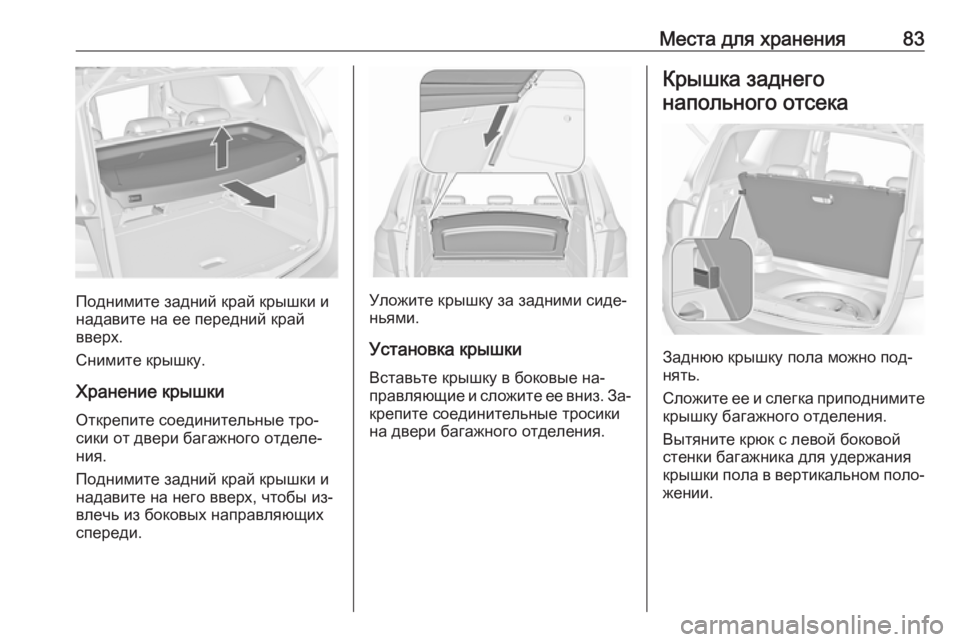

Места для хранения83
Поднимите задний край крышки и
надавите на ее передний край
вверх.
Снимите крышку.
Хранение крышки Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.
Поднимите задний край крышки и
надавите на него вверх, чтобы из‐
влечь из боковых направляющих
спереди.Уложите крышку за задними сиде‐
ньями.
Установка крышки
Вставьте крышку в боковые на‐
правляющие и сложите ее вниз. За‐
крепите соединительные тросики
на двери багажного отделения.
Крышка заднего
напольного отсека
Заднюю крышку пола можно под‐
нять.
Сложите ее и слегка приподнимите крышку багажного отделения.
Вытяните крюк с левой боковой
стенки багажника для удержания
крышки пола в вертикальном поло‐
жении.

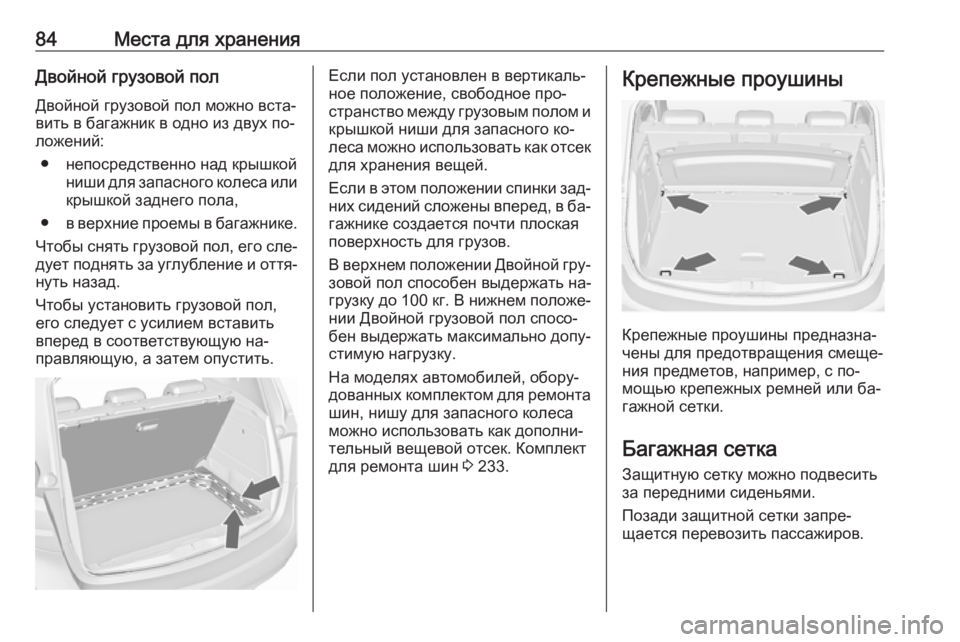

84Места для храненияДвойной грузовой пол
Двойной грузовой пол можно вста‐
вить в багажник в одно из двух по‐ ложений:
● непосредственно над крышкой ниши для запасного колеса или
крышкой заднего пола,
● в верхние проемы в багажнике.
Чтобы снять грузовой пол, его сле‐
дует поднять за углубление и оття‐
нуть назад.
Чтобы установить грузовой пол,
его следует с усилием вставить
вперед в соответствующую на‐
правляющую, а затем опустить.Если пол установлен в вертикаль‐
ное положение, свободное про‐
странство между грузовым полом и крышкой ниши для запасного ко‐
леса можно использовать как отсек
для хранения вещей.
Если в этом положении спинки зад‐
них сидений сложены вперед, в ба‐
гажнике создается почти плоская
поверхность для грузов.
В верхнем положении Двойной гру‐
зовой пол способен выдержать на‐
грузку до 100 кг . В нижнем положе‐
нии Двойной грузовой пол спосо‐
бен выдержать максимально допу‐
стимую нагрузку.
На моделях автомобилей, обору‐
дованных комплектом для ремонта
шин, нишу для запасного колеса можно использовать как дополни‐
тельный вещевой отсек. Комплект
для ремонта шин 3 233.Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Багажная сетка
Защитную сетку можно подвесить
за передними сиденьями.
Позади защитной сетки запре‐
щается перевозить пассажиров.

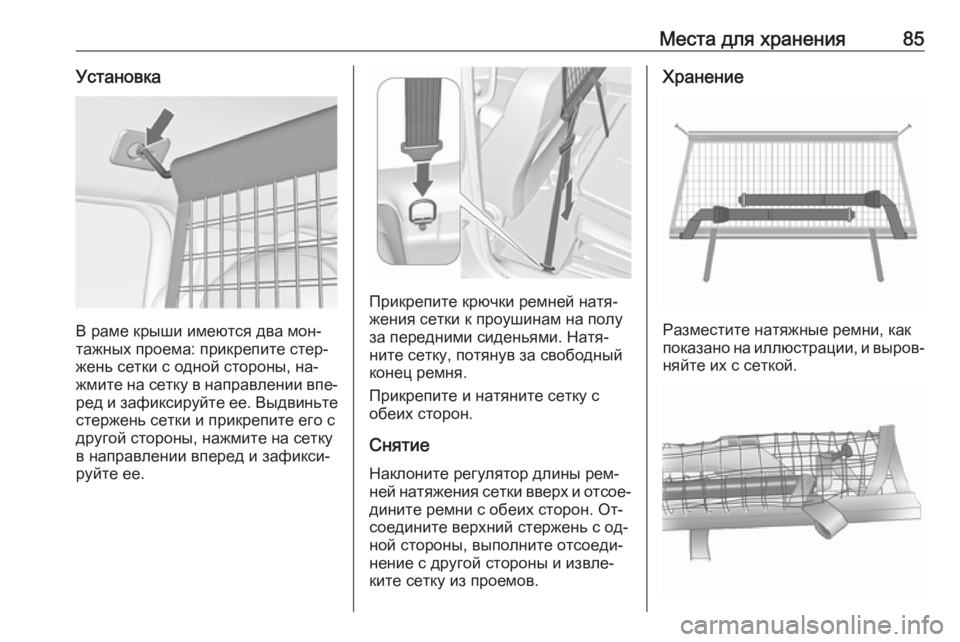

Места для хранения85Установка
В раме крыши имеются два мон‐
тажных проема: прикрепите стер‐
жень сетки с одной стороны, на‐
жмите на сетку в направлении впе‐
ред и зафиксируйте ее. Выдвиньте стержень сетки и прикрепите его с
другой стороны, нажмите на сетку
в направлении вперед и зафикси‐
руйте ее.
Прикрепите крючки ремней натя‐
жения сетки к проушинам на полу
за передними сиденьями. Натя‐ ните сетку, потянув за свободный
конец ремня.
Прикрепите и натяните сетку с
обеих сторон.
Снятие Наклоните регулятор длины рем‐
ней натяжения сетки вверх и отсое‐ дините ремни с обеих сторон. От‐
соедините верхний стержень с од‐
ной стороны, выполните отсоеди‐
нение с другой стороны и извле‐
ките сетку из проемов.
Хранение
Разместите натяжные ремни, как
показано на иллюстрации, и выров‐ няйте их с сеткой.

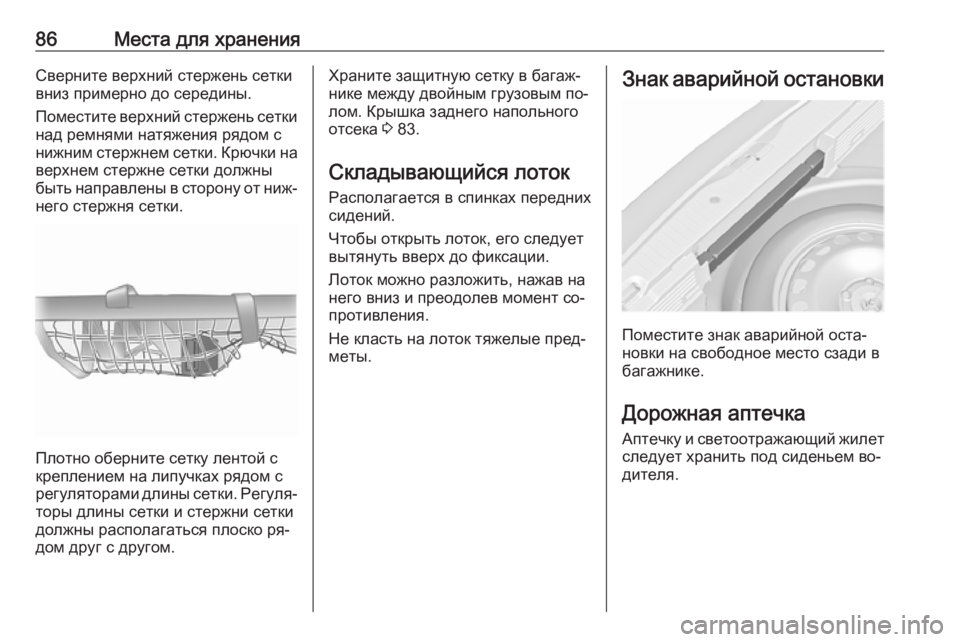

86Места для храненияСверните верхний стержень сетки
вниз примерно до середины.
Поместите верхний стержень сетки
над ремнями натяжения рядом с
нижним стержнем сетки. Крючки на верхнем стержне сетки должны
быть направлены в сторону от ниж‐ него стержня сетки.
Плотно оберните сетку лентой с
креплением на липучках рядом с регуляторами длины сетки. Регуля‐
торы длины сетки и стержни сетки
должны располагаться плоско ря‐
дом друг с другом.
Храните защитную сетку в багаж‐
нике между двойным грузовым по‐
лом. Крышка заднего напольного
отсека 3 83.
Складывающийся лоток
Располагается в спинках передних
сидений.
Чтобы открыть лоток, его следует
вытянуть вверх до фиксации.
Лоток можно разложить, нажав на
него вниз и преодолев момент со‐
противления.
Не класть на лоток тяжелые пред‐
меты.Знак аварийной остановки
Поместите знак аварийной оста‐
новки на свободное место сзади в багажнике.
Дорожная аптечка
Аптечку и светоотражающий жилет
следует хранить под сиденьем во‐
дителя.
