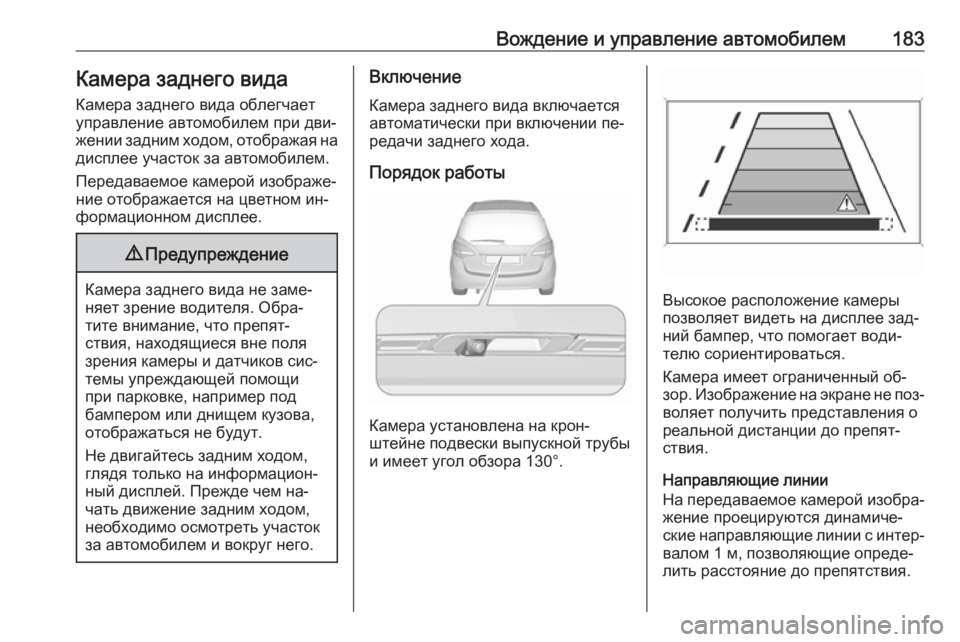

Вождение и управление автомобилем183Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐ жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например под
бампером или днищем кузова,
отображаться не будут.
Не двигайтесь задним ходом,
глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть участок
за автомобилем и вокруг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.
Высокое расположение камеры
позволяет видеть на дисплее зад‐
ний бампер, что помогает води‐
телю сориентироваться.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.

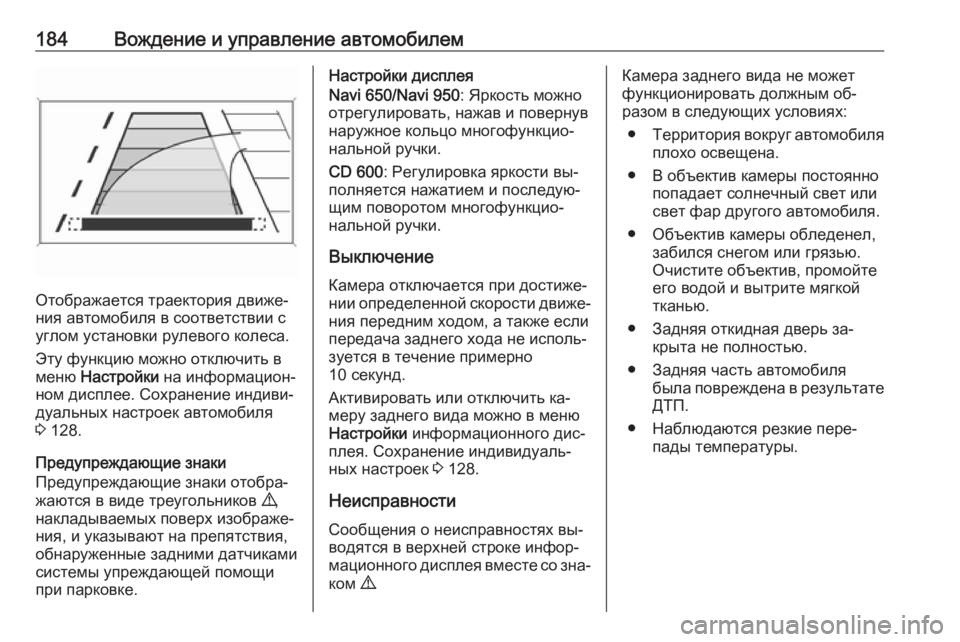

184Вождение и управление автомобилем
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 128.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Настройки дисплея
Navi 650/Navi 950 : Яркость можно
отрегулировать, нажав и повернув
наружное кольцо многофункцио‐
нальной ручки.
CD 600 : Регулировка яркости вы‐
полняется нажатием и последую‐
щим поворотом многофункцио‐
нальной ручки.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Активировать или отключить ка‐
меру заднего вида можно в меню
Настройки информационного дис‐
плея. Сохранение индивидуаль‐
ных настроек 3 128.
Неисправности
Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет илисвет фар другого автомобиля.
● Объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой
тканью.
● Задняя откидная дверь за‐ крыта не полностью.
● Задняя часть автомобиля была повреждена в результате
ДТП.
● Наблюдаются резкие пере‐ пады температуры.

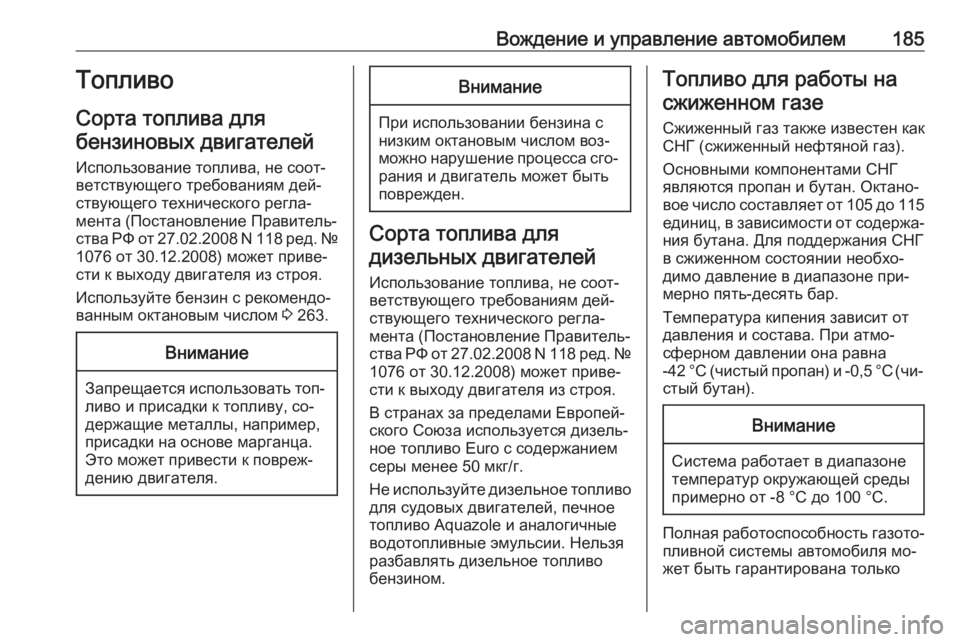

Вождение и управление автомобилем185Топливо
Сорта топлива для бензиновых двигателей
Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. №
1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
Используйте бензин с рекомендо‐
ванным октановым числом 3 263.Внимание
Запрещается использовать топ‐
ливо и присадки к топливу, со‐
держащие металлы, например,
присадки на основе марганца.
Это может привести к повреж‐
дению двигателя.
Внимание
При использовании бензина с
низким октановым числом воз‐
можно нарушение процесса сго‐
рания и двигатель может быть
поврежден.
Сорта топлива для
дизельных двигателей
Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (Постановление Правитель‐
ства РФ от 27.02.2008 N 118 ред. № 1076 от 30.12.2008) может приве‐
сти к выходу двигателя из строя.
В странах за пределами Европей‐ ского Союза используется дизель‐ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Топливо для работы на
сжиженном газе
Сжиженный газ также известен как
СНГ (сжиженный нефтяной газ).
Основными компонентами СНГ
являются пропан и бутан. Октано‐
вое число составляет от 105 до 115
единиц, в зависимости от содержа‐
ния бутана. Для поддержания СНГ
в сжиженном состоянии необхо‐
димо давление в диапазоне при‐
мерно пять-десять бар.
Температура кипения зависит от
давления и состава. При атмо‐
сферном давлении она равна
-42 °C (чистый пропан) и -0,5 °C (чи‐ стый бутан).Внимание
Система работает в диапазоне
температур окружающей среды
примерно от -8 °C до 100 °C.
Полная работоспособность газото‐
пливной системы автомобиля мо‐
жет быть гарантирована только

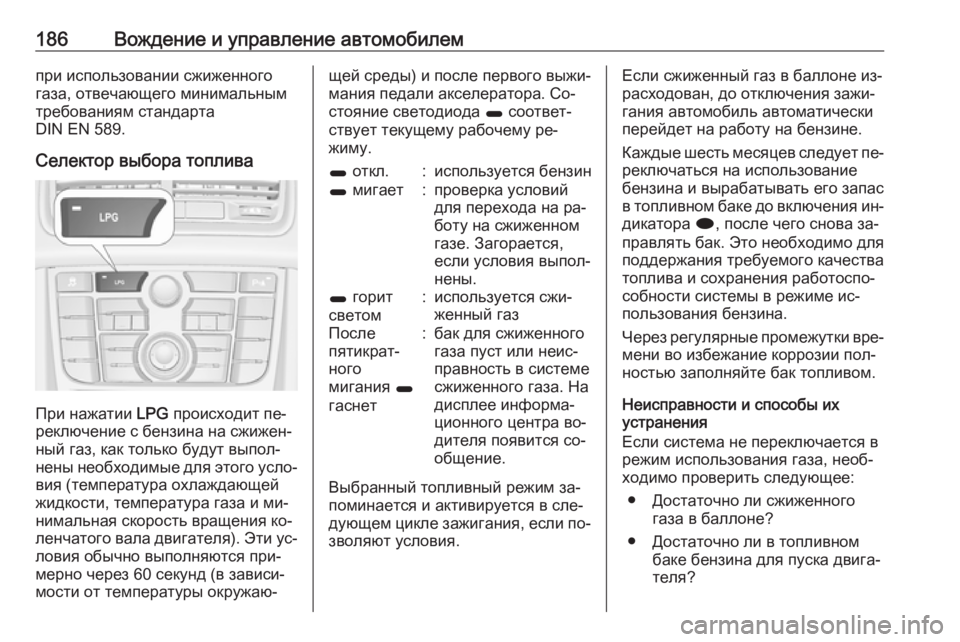

186Вождение и управление автомобилемпри использовании сжиженного
газа, отвечающего минимальным
требованиям стандарта
DIN EN 589.
Селектор выбора топлива
При нажатии LPG происходит пе‐
реключение с бензина на сжижен‐ ный газ, как только будут выпол‐
нены необходимые для этого усло‐
вия (температура охлаждающей
жидкости, температура газа и ми‐
нимальная скорость вращения ко‐
ленчатого вала двигателя). Эти ус‐ ловия обычно выполняются при‐
мерно через 60 секунд (в зависи‐
мости от температуры окружаю‐
щей среды) и после первого выжи‐
мания педали акселератора. Со‐
стояние светодиода 1 соответ‐
ствует текущему рабочему ре‐
жиму.1 откл.:используется бензин1 мигает:проверка условий
для перехода на ра‐
боту на сжиженном
газе. Загорается,
если условия выпол‐ нены.1 горит
светом:используется сжи‐
женный газПосле
пятикрат‐
ного
мигания 1
гаснет:бак для сжиженного
газа пуст или неис‐
правность в системе
сжиженного газа. На
дисплее информа‐
ционного центра во‐
дителя появится со‐
общение.
Выбранный топливный режим за‐
поминается и активируется в сле‐
дующем цикле зажигания, если по‐
зволяют условия.
Если сжиженный газ в баллоне из‐
расходован, до отключения зажи‐
гания автомобиль автоматически перейдет на работу на бензине.
Каждые шесть месяцев следует пе‐ реключаться на использование
бензина и вырабатывать его запас
в топливном баке до включения ин‐
дикатора i, после чего снова за‐
правлять бак. Это необходимо для
поддержания требуемого качества топлива и сохранения работоспо‐собности системы в режиме ис‐
пользования бензина.
Через регулярные промежутки вре‐ мени во избежание коррозии пол‐
ностью заполняйте бак топливом.
Неисправности и способы их
устранения
Если система не переключается в режим использования газа, необ‐
ходимо проверить следующее:
● Достаточно ли сжиженного газа в баллоне?
● Достаточно ли в топливном баке бензина для пуска двига‐
теля?

Вождение и управление автомобилем187В условиях очень высоких или
очень низких температур и при
определенных составах газа пере‐
ключение с бензина на сжиженный
газ может занять больше времени,
чем обычно.
В особо тяжелых условиях система
может переключиться обратно на
бензин, если минимальные требо‐
вания не выполняются. Если по‐
зволяют условия, можно вручную
переключиться обратно на работу
на сжиженном газе.
При обнаружении любых других
неисправностей следует обрати‐
ться за помощью на станцию тех‐
обслуживания.Внимание
Чтобы обеспечить безопас‐
ность эксплуатации системы пи‐ тания сжиженным нефтяным га‐зом и сохранить гарантию, ре‐
монт и регулировку системы
должны выполнять только об‐
ученные специалисты.
В сжиженный газ добавляют спе‐
циальную присадку (одорант), ко‐
торая позволяет легко обнаружить
утечку.9 Предупреждение
Если вы почувствовали запах
газа в салоне автомобиля или
рядом с автомобилем, немед‐
ленно переключитесь на бен‐
зин. Не курите. Не используйте
открытый огонь и источники воз‐ горания.
Если возможно, перекройте ручной
запорный вентиль в блоке запорно- предохранительной арматуры.
Блок запорно-предохранительной
арматуры установлен на газовом
баллоне, размещенном в багажном
отделении под крышкой пола.
Поверните колесо с насечкой по
часовой стрелке.
Если после того как запорный вен‐ тиль будет перекрыт запах газа
чувствоваться не будет, можно
продолжить движение, переклю‐
чившись на бензин. Если запах
газа по-прежнему присутствует, за‐
пускать двигатель запрещается.
Устраните причину неисправности
на станции техобслуживания.
При использовании подземных
парковок необходимо следовать
инструкциям эксплуатирующей
парковку организации и требова‐
ниям местного законодательства.

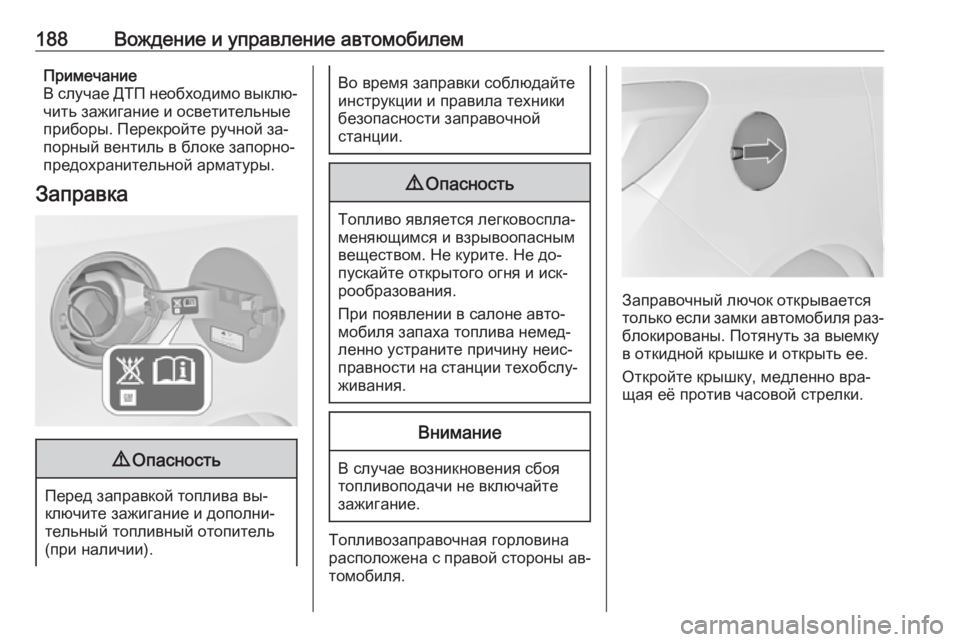

188Вождение и управление автомобилемПримечание
В случае ДТП необходимо выклю‐ чить зажигание и осветительные
приборы. Перекройте ручной за‐
порный вентиль в блоке запорно- предохранительной арматуры.
Заправка9 Опасность
Перед заправкой топлива вы‐
ключите зажигание и дополни‐
тельный топливный отопитель
(при наличии).
Во время заправки соблюдайте
инструкции и правила техники безопасности заправочной
станции.9 Опасность
Топливо является легковоспла‐
меняющимся и взрывоопасным
веществом. Не курите. Не до‐
пускайте открытого огня и иск‐
рообразования.
При появлении в салоне авто‐ мобиля запаха топлива немед‐
ленно устраните причину неис‐
правности на станции техобслу‐ живания.
Внимание
В случае возникновения сбоя
топливоподачи не включайте
зажигание.
Топливозаправочная горловина
расположена с правой стороны ав‐
томобиля.
Заправочный лючок открывается
только если замки автомобиля раз‐ блокированы. Потянуть за выемку
в откидной крышке и открыть ее.
Откройте крышку, медленно вра‐
щая её против часовой стрелки.

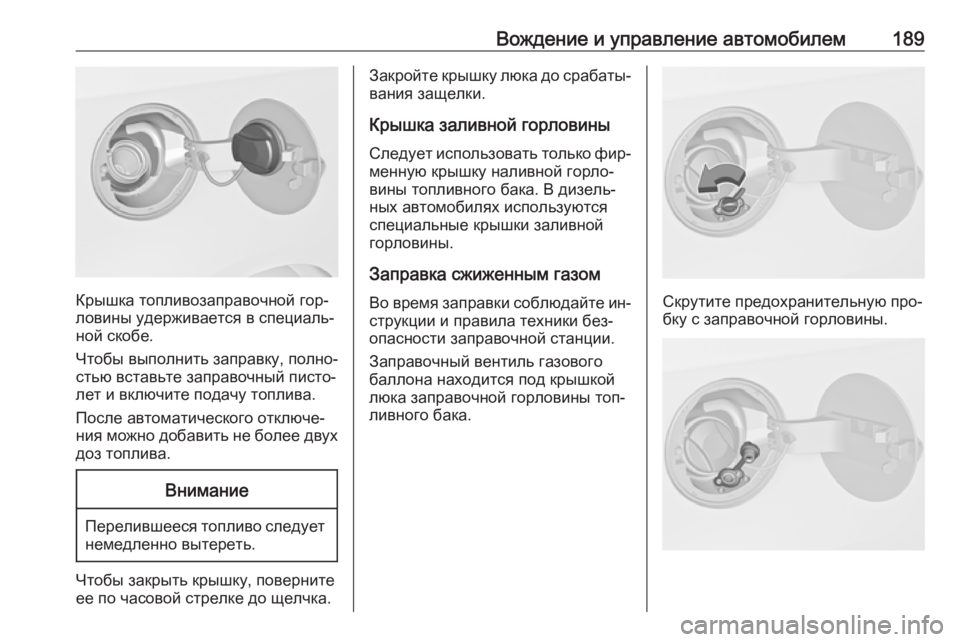

Вождение и управление автомобилем189
Крышка топливозаправочной гор‐
ловины удерживается в специаль‐
ной скобе.
Чтобы выполнить заправку, полно‐
стью вставьте заправочный писто‐
лет и включите подачу топлива.
После автоматического отключе‐
ния можно добавить не более двух доз топлива.
Внимание
Перелившееся топливо следует
немедленно вытереть.
Чтобы закрыть крышку, поверните
ее по часовой стрелке до щелчка.
Закройте крышку люка до срабаты‐ вания защелки.
Крышка заливной горловины Следует использовать только фир‐
менную крышку наливной горло‐
вины топливного бака. В дизель‐
ных автомобилях используются
специальные крышки заливной
горловины.
Заправка сжиженным газом
Во время заправки соблюдайте ин‐ струкции и правила техники без‐
опасности заправочной станции.
Заправочный вентиль газового баллона находится под крышкойлюка заправочной горловины топ‐
ливного бака.
Скрутите предохранительную про‐
бку с заправочной горловины.

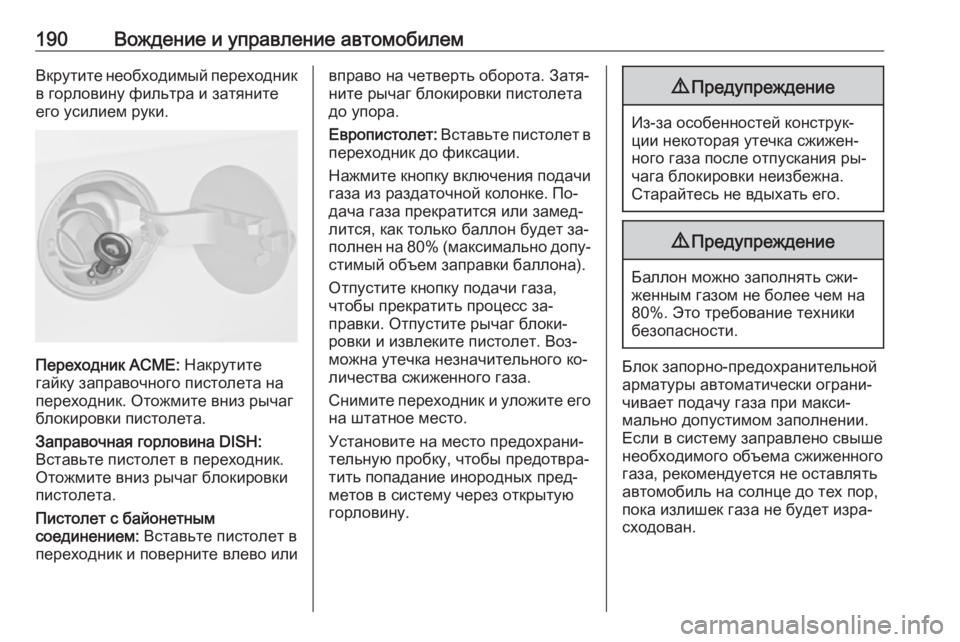

190Вождение и управление автомобилемВкрутите необходимый переходник
в горловину фильтра и затяните
его усилием руки.
Переходник ACME: Накрутите
гайку заправочного пистолета на
переходник. Отожмите вниз рычаг блокировки пистолета.
Заправочная горловина DISH:
Вставьте пистолет в переходник.
Отожмите вниз рычаг блокировки
пистолета.
Пистолет с байонетным
соединением: Вставьте пистолет в
переходник и поверните влево или
вправо на четверть оборота. Затя‐
ните рычаг блокировки пистолета
до упора.
Европистолет: Вставьте пистолет в
переходник до фиксации.
Нажмите кнопку включения подачи
газа из раздаточной колонке. По‐
дача газа прекратится или замед‐
лится, как только баллон будет за‐
полнен на 80% (максимально допу‐
стимый объем заправки баллона).
Отпустите кнопку подачи газа,
чтобы прекратить процесс за‐
правки. Отпустите рычаг блоки‐
ровки и извлеките пистолет. Воз‐
можна утечка незначительного ко‐
личества сжиженного газа.
Снимите переходник и уложите его на штатное место.
Установите на место предохрани‐
тельную пробку, чтобы предотвра‐
тить попадание инородных пред‐
метов в систему через открытую
горловину.9 Предупреждение
Из-за особенностей конструк‐
ции некоторая утечка сжижен‐
ного газа после отпускания ры‐
чага блокировки неизбежна.
Старайтесь не вдыхать его.
9 Предупреждение
Баллон можно заполнять сжи‐
женным газом не более чем на
80%. Это требование техники
безопасности.
Блок запорно-предохранительной
арматуры автоматически ограни‐
чивает подачу газа при макси‐
мально допустимом заполнении.
Если в систему заправлено свыше
необходимого объема сжиженного
газа, рекомендуется не оставлять
автомобиль на солнце до тех пор,
пока излишек газа не будет изра‐
сходован.
