2016 OPEL INSIGNIA Gebruikershandleiding (in Dutch)

Verzorging van de auto247Halogeenkoplampen
Bi-halogeenkoplamp (1) met één
lamp voor dim- en grootlicht.
Zijmarkeringslicht/dagrijlicht (2) .
Richtingaanwijzer vooraan (3)
Bi-halogeenkoplamp (1)
Trek links op de auto de vulpijp uit het voorruitsproeiervloeistofreservoir.
1. Draai de kap naar links en verwij‐ der deze.
2. De lamphouder naar links los‐draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.

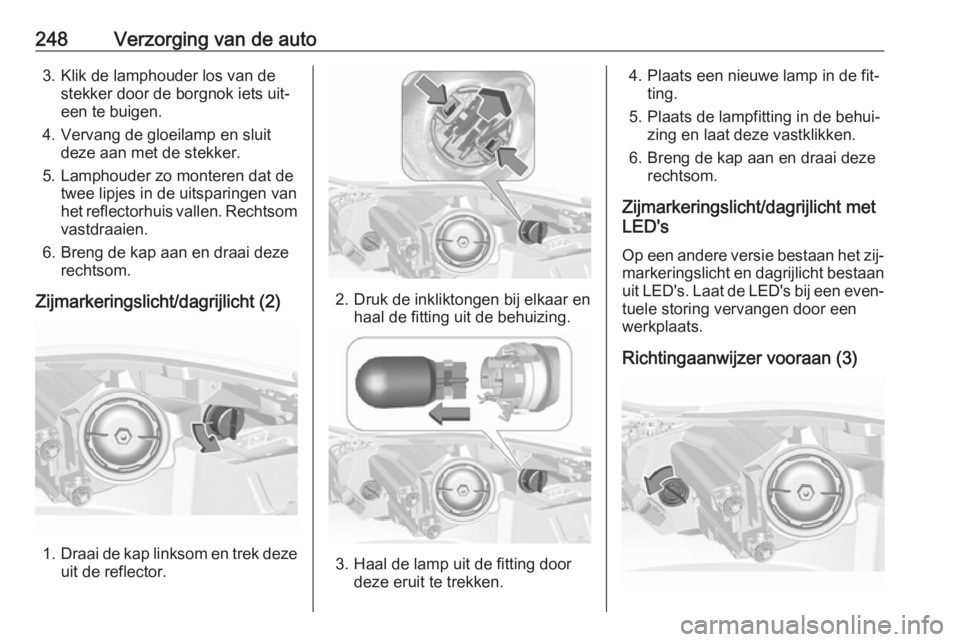

248Verzorging van de auto3. Klik de lamphouder los van destekker door de borgnok iets uit‐
een te buigen.
4. Vervang de gloeilamp en sluit deze aan met de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslicht/dagrijlicht (2)
1. Draai de kap linksom en trek deze
uit de reflector.
2. Druk de inkliktongen bij elkaar en haal de fitting uit de behuizing.
3. Haal de lamp uit de fitting door deze eruit te trekken.
4. Plaats een nieuwe lamp in de fit‐ting.
5. Plaats de lampfitting in de behui‐ zing en laat deze vastklikken.
6. Breng de kap aan en draai deze rechtsom.
Zijmarkeringslicht/dagrijlicht met
LED's
Op een andere versie bestaan het zij‐markeringslicht en dagrijlicht bestaan
uit LED's. Laat de LED's bij een even‐
tuele storing vervangen door een
werkplaats.
Richtingaanwijzer vooraan (3)

Verzorging van de auto2491. Lampfitting linksom losdraaien.Lampfitting uit de behuizing trek‐
ken.
2. Gloeilamp iets in lamphouder du‐ wen, linksom draaien en verwijde‐
ren.
3. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
4. Lampfitting in reflector plaatsen en rechtsom vergrendelen.
Xenonkoplampen9 Gevaar
Het adaptieve rijlicht (AFL) is uit‐
gerust met Xenonkoplampen.
Xenonkoplampen werken onder
een extreem hoog voltage. Niet
aanraken. Lampen door een werk‐
plaats laten vervangen.
De lampen van richtingaanwijzers
en hoekverlichting kunt u wel zelf
vervangen.
Zijmarkeringslicht/dagrijlichten zijn
uitgevoerd met LED's en kunnen niet
worden vervangen.
Afslagverlichting
1. Draai de kap naar links en verwij‐ der deze.

250Verzorging van de auto2. De lamphouder naar links los‐draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Ontgrendel en trek de lamp uit de
stekker.
4. Vervang de lamp en klik de lamp‐
fitting vast aan de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen van
het reflectorhuis vallen. Rechtsom
vastdraaien.
6. Breng de kap aan en draai deze rechtsom.
Richtingaanwijzers vooraan
1. Draai de kap naar links en verwij‐der deze.
2. De lamphouder naar links los‐draaien. Lamphouder met gloei‐
lamp uit het reflectorhuis nemen.
3. Ontgrendel en trek de lamphou‐ der uit de stekker.
4. Vervang de lamp en sluit de lamp‐
houder aan met de stekker.
5. Lamphouder zo monteren dat de twee lipjes in de uitsparingen vanhet reflectorhuis vallen. Rechtsom vastdraaien.

Verzorging van de auto251Zijmarkeringslicht/dagrijlichtHet zijmarkeringslicht/dagrijlicht be‐
staan uit LED's. Laat de LED's bij een
eventuele storing vervangen door
een werkplaats.
Mistlampen
U kunt de lampen bereiken langs de onderkant van de auto.
1. Draai de lamphouder linksom en verwijder deze uit de reflector.
2.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
3. Vervang de lamp in de lampfitting
en klik deze weer vast aan de
stekker.
4. Plaats de lampfitting in de reflec‐ tor en draai deze rechtsom vast.
Achterlichten
5-deurs hatchback/4-deurs sedan
1. Kap van binnenkant van bagage‐ ruimte halen.

252Verzorging van de auto2. Drie kunststof bevestigingsmoe‐ren van binnen met de hand los‐
draaien.
3. Trek het achterlicht compleet voorzichtig uit de uitsparingen en
neem het eruit.
4. Draai de lamphouder linksom er‐ uit. Gloeilamp vervangen door er‐uit te trekken of te draaien:
Richtingaanwijzer 1
Mistachterlicht 2, alleen aan be‐
stuurderszijde
Achteruitrijlicht 3
Het achterlicht en het remlicht be‐
staan uit LED's. Laat de LED's bij
een eventuele storing vervangen
door een werkplaats.
5. Steek de gloeilamphouder in het achterlicht compleet en draai
deze rechtsom vast. Breng de
lichtmodule met de borgpennen in
de uitsparingen van de carrosse‐
rie aan en draai de kunststof be‐
vestigingsmoeren vanuit de bin‐
nenkant van de bagageruimte
vast. Afdekking sluiten.
Sports Tourer/Country Tourer
1. Maak de kap in de achterklep los en open deze.

Verzorging van de auto253
2. Draai de drie kunststof moerenmet de hand los.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.
4. Draai de lamphouder linksom er‐ uit. Vervang de gloeilamp door
lostrekken:
Achteruitrijlicht 1
Richtingaanwijzer 2
Het achterlicht, het remlicht en het mistachterlicht bestaan uit LED's.
Laat de LED's bij een eventuele
storing vervangen door een werk‐
plaats.
5. Steek de gloeilamphouder in het achterlicht compleet en draai
deze rechtsom vast. Breng de
lichtmodule met de borgpennen in de uitsparingen van de achterklep
aan en draai de kunststof beves‐
tigingsmoeren vanuit de binnen‐ kant van de achterklep vast. Af‐
dekking sluiten.
Extra achterlichten in
achterklepframe
1. Open de achterklep.
2. Maak de kap in het zijbekledings‐ paneel los en verwijder deze.

254Verzorging van de auto
3. Duw de lamphuis van binnen uitde zijbekledingspaneel.
4. Draai de kunststof moer linksomen verwijder deze van de lamp‐
houder.
5. Gloeilamp iets in lamphouder du‐ wen, linksom draaien, verwijderen
en nieuwe gloeilamp plaatsen.
Steek de kunststof moer in de
lamphouder door deze rechtsom
te draaien.
Achterlicht ( 1)
Richtingaanwijzer ( 2)
6. Steek de lamphouder in het ach‐ terklepframe. Sluit de kap in het
zijbekledingspaneel.
Zijrichtingaanwijzers Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
