2016 OPEL CORSA Sürücü El Kitabı (in Turkish)

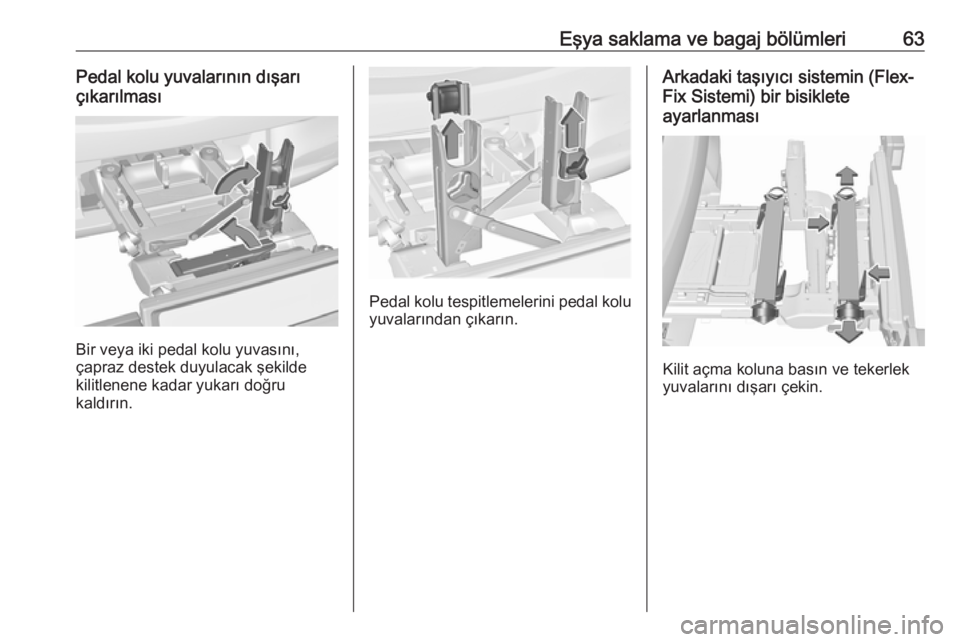

Eşya saklama ve bagaj bölümleri63Pedal kolu yuvalarının dışarı
çıkarılması
Bir veya iki pedal kolu yuvasını,
çapraz destek duyulacak şekilde
kilitlenene kadar yukarı doğru
kaldırın.
Pedal kolu tespitlemelerini pedal kolu
yuvalarından çıkarın.
Arkadaki taşıyıcı sistemin (Flex-
Fix Sistemi) bir bisiklete
ayarlanması
Kilit açma koluna basın ve tekerlek
yuvalarını dışarı çekin.

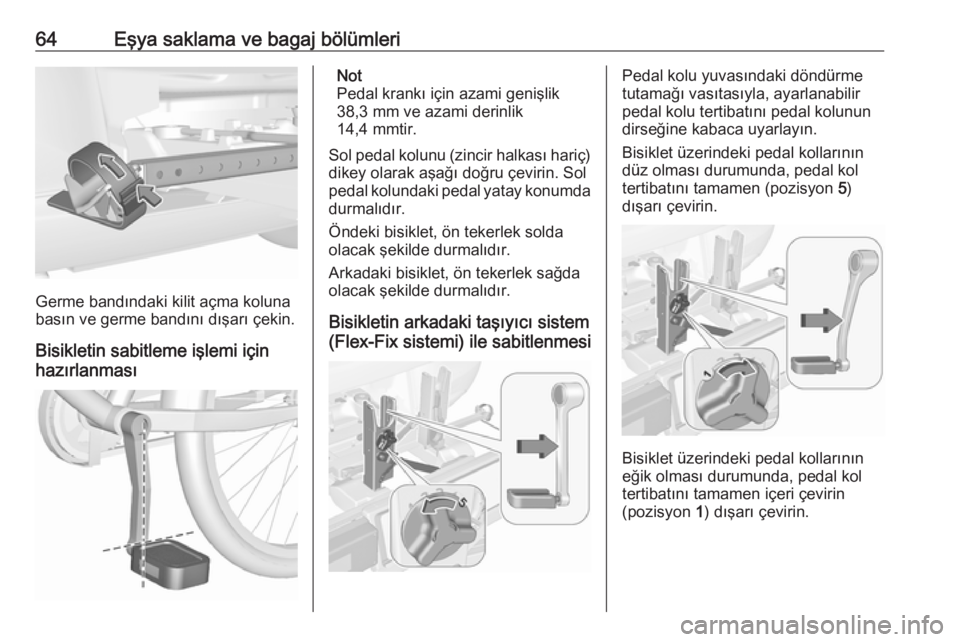

64Eşya saklama ve bagaj bölümleri
Germe bandındaki kilit açma koluna
basın ve germe bandını dışarı çekin.
Bisikletin sabitleme işlemi için
hazırlanması
Not
Pedal krankı için azami genişlik
38,3 mm ve azami derinlik
14,4 mmtir.
Sol pedal kolunu (zincir halkası hariç) dikey olarak aşağı doğru çevirin. Sol
pedal kolundaki pedal yatay konumda durmalıdır.
Öndeki bisiklet, ön tekerlek solda
olacak şekilde durmalıdır.
Arkadaki bisiklet, ön tekerlek sağda olacak şekilde durmalıdır.
Bisikletin arkadaki taşıyıcı sistem
(Flex-Fix sistemi) ile sabitlenmesiPedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, ayarlanabilir
pedal kolu tertibatını pedal kolunun
dirseğine kabaca uyarlayın.
Bisiklet üzerindeki pedal kollarının
düz olması durumunda, pedal kol
tertibatını tamamen (pozisyon 5)
dışarı çevirin.
Bisiklet üzerindeki pedal kollarının
eğik olması durumunda, pedal kol
tertibatını tamamen içeri çevirin
(pozisyon 1) dışarı çevirin.

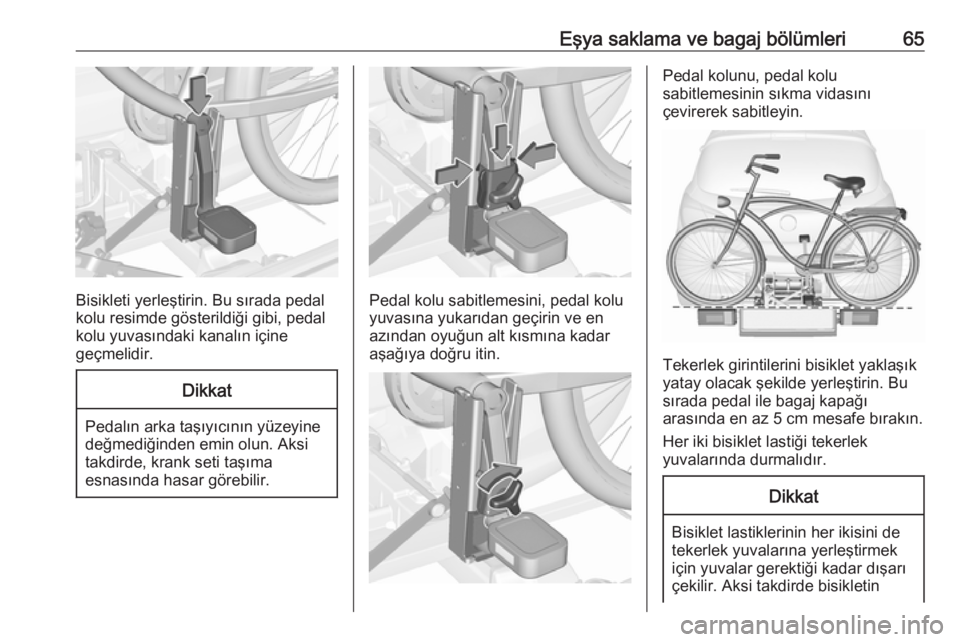

Eşya saklama ve bagaj bölümleri65
Bisikleti yerleştirin. Bu sırada pedal
kolu resimde gösterildiği gibi, pedal
kolu yuvasındaki kanalın içine
geçmelidir.
Dikkat
Pedalın arka taşıyıcının yüzeyine
değmediğinden emin olun. Aksi
takdirde, krank seti taşıma
esnasında hasar görebilir.
Pedal kolu sabitlemesini, pedal kolu
yuvasına yukarıdan geçirin ve en
azından oyuğun alt kısmına kadar
aşağıya doğru itin.
Pedal kolunu, pedal kolu
sabitlemesinin sıkma vidasını
çevirerek sabitleyin.
Tekerlek girintilerini bisiklet yaklaşık
yatay olacak şekilde yerleştirin. Bu
sırada pedal ile bagaj kapağı
arasında en az 5 cm mesafe bırakın.
Her iki bisiklet lastiği tekerlek
yuvalarında durmalıdır.
Dikkat
Bisiklet lastiklerinin her ikisini de
tekerlek yuvalarına yerleştirmek
için yuvalar gerektiği kadar dışarı çekilir. Aksi takdirde bisikletin

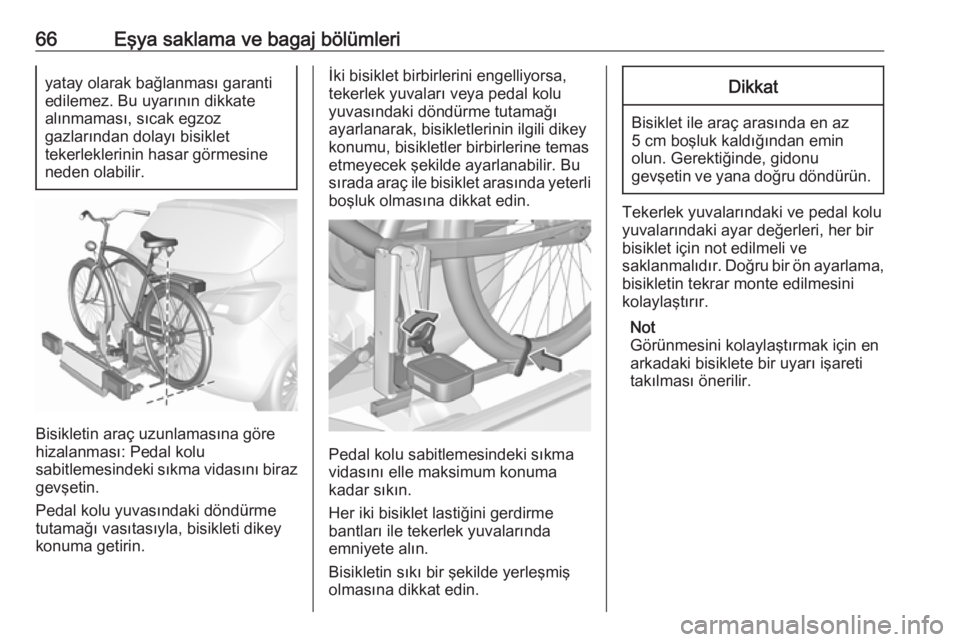

66Eşya saklama ve bagaj bölümleriyatay olarak bağlanması garanti
edilemez. Bu uyarının dikkate
alınmaması, sıcak egzoz
gazlarından dolayı bisiklet
tekerleklerinin hasar görmesine
neden olabilir.
Bisikletin araç uzunlamasına göre
hizalanması: Pedal kolu
sabitlemesindeki sıkma vidasını biraz gevşetin.
Pedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, bisikleti dikey
konuma getirin.
İki bisiklet birbirlerini engelliyorsa,
tekerlek yuvaları veya pedal kolu
yuvasındaki döndürme tutamağı
ayarlanarak, bisikletlerinin ilgili dikey
konumu, bisikletler birbirlerine temas
etmeyecek şekilde ayarlanabilir. Bu
sırada araç ile bisiklet arasında yeterli
boşluk olmasına dikkat edin.
Pedal kolu sabitlemesindeki sıkma
vidasını elle maksimum konuma
kadar sıkın.
Her iki bisiklet lastiğini gerdirme
bantları ile tekerlek yuvalarında
emniyete alın.
Bisikletin sıkı bir şekilde yerleşmiş olmasına dikkat edin.
Dikkat
Bisiklet ile araç arasında en az5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Tekerlek yuvalarındaki ve pedal kolu yuvalarındaki ayar değerleri, her bir
bisiklet için not edilmeli ve
saklanmalıdır. Doğru bir ön ayarlama, bisikletin tekrar monte edilmesini
kolaylaştırır.
Not
Görünmesini kolaylaştırmak için en
arkadaki bisiklete bir uyarı işareti
takılması önerilir.

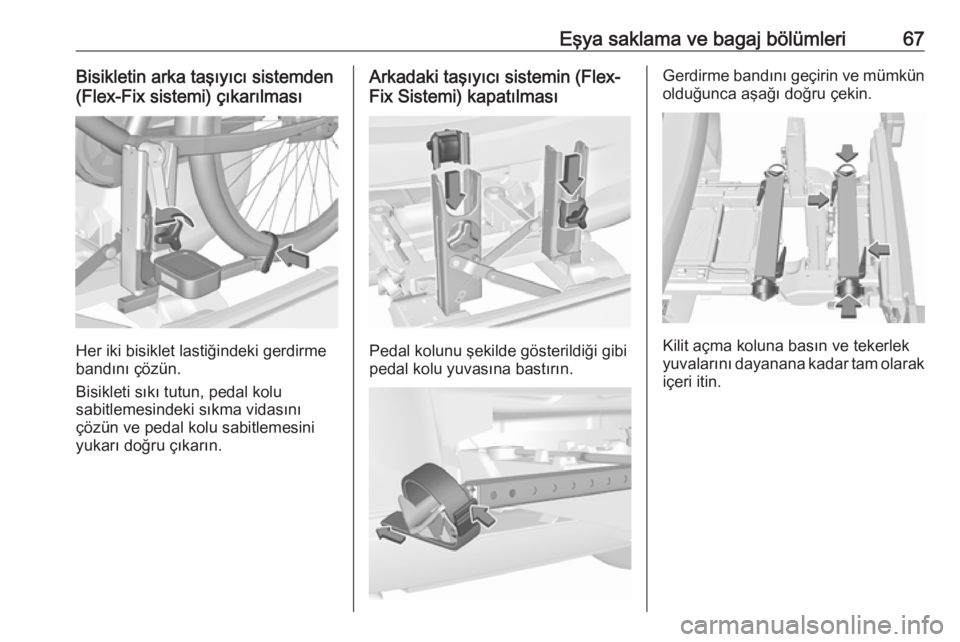

Eşya saklama ve bagaj bölümleri67Bisikletin arka taşıyıcı sistemden
(Flex-Fix sistemi) çıkarılması
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Bisikleti sıkı tutun, pedal kolu
sabitlemesindeki sıkma vidasını
çözün ve pedal kolu sabitlemesini
yukarı doğru çıkarın.
Arkadaki taşıyıcı sistemin (Flex-
Fix Sistemi) kapatılması
Pedal kolunu şekilde gösterildiği gibi
pedal kolu yuvasına bastırın.
Gerdirme bandını geçirin ve mümkün olduğunca aşağı doğru çekin.
Kilit açma koluna basın ve tekerlek
yuvalarını dayanana kadar tam olarak
içeri itin.

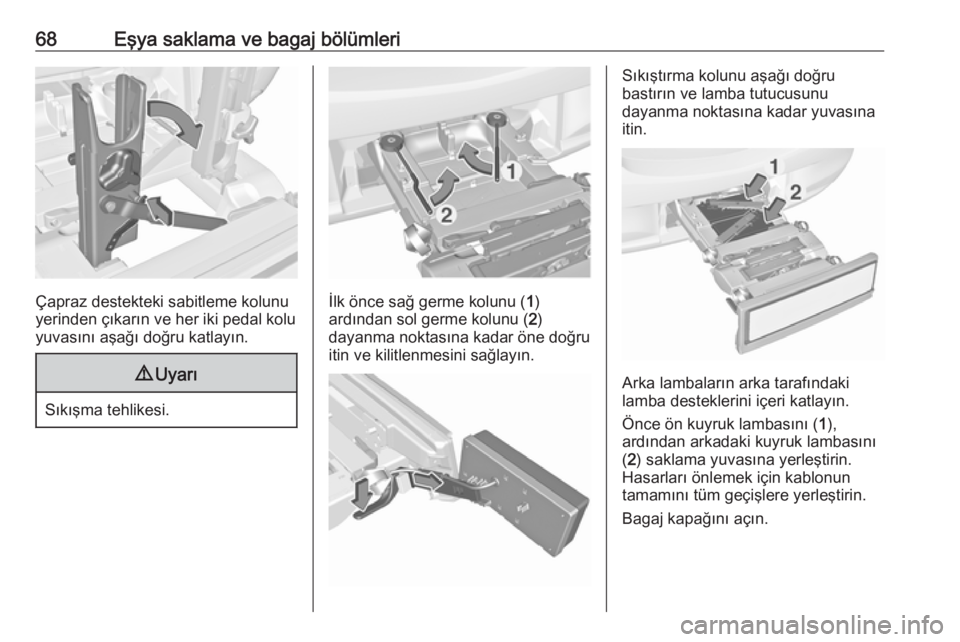

68Eşya saklama ve bagaj bölümleri
Çapraz destekteki sabitleme kolunu
yerinden çıkarın ve her iki pedal kolu
yuvasını aşağı doğru katlayın.
9 Uyarı
Sıkışma tehlikesi.
İlk önce sağ germe kolunu ( 1)
ardından sol germe kolunu ( 2)
dayanma noktasına kadar öne doğru
itin ve kilitlenmesini sağlayın.
Sıkıştırma kolunu aşağı doğru
bastırın ve lamba tutucusunu
dayanma noktasına kadar yuvasına
itin.
Arka lambaların arka tarafındaki
lamba desteklerini içeri katlayın.
Önce ön kuyruk lambasını ( 1),
ardından arkadaki kuyruk lambasını
( 2 ) saklama yuvasına yerleştirin.
Hasarları önlemek için kablonun
tamamını tüm geçişlere yerleştirin.
Bagaj kapağını açın.

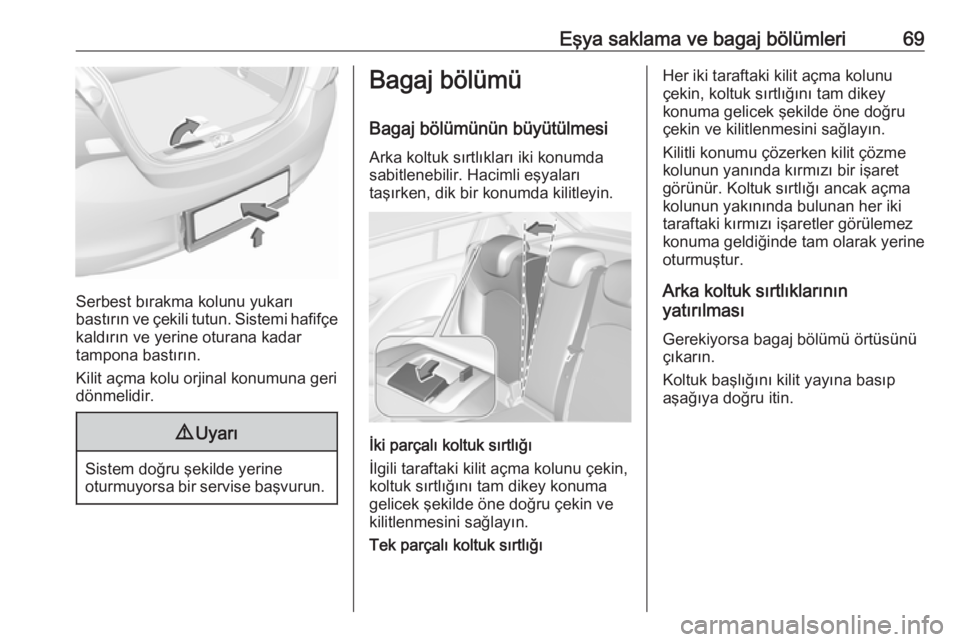

Eşya saklama ve bagaj bölümleri69
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Sistemi hafifçe kaldırın ve yerine oturana kadar
tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.
9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.
Bagaj bölümü
Bagaj bölümünün büyütülmesi
Arka koltuk sırtlıkları iki konumda
sabitlenebilir. Hacimli eşyaları
taşırken, dik bir konumda kilitleyin.
İki parçalı koltuk sırtlığı
İlgili taraftaki kilit açma kolunu çekin,
koltuk sırtlığını tam dikey konuma
gelicek şekilde öne doğru çekin ve
kilitlenmesini sağlayın.
Tek parçalı koltuk sırtlığı
Her iki taraftaki kilit açma kolunu
çekin, koltuk sırtlığını tam dikey
konuma gelicek şekilde öne doğru
çekin ve kilitlenmesini sağlayın.
Kilitli konumu çözerken kilit çözme
kolunun yanında kırmızı bir işaret
görünür. Koltuk sırtlığı ancak açma
kolunun yakınında bulunan her iki
taraftaki kırmızı işaretler görülemez
konuma geldiğinde tam olarak yerine
oturmuştur.
Arka koltuk sırtlıklarının
yatırılması
Gerekiyorsa bagaj bölümü örtüsünü
çıkarın.
Koltuk başlığını kilit yayına basıp
aşağıya doğru itin.

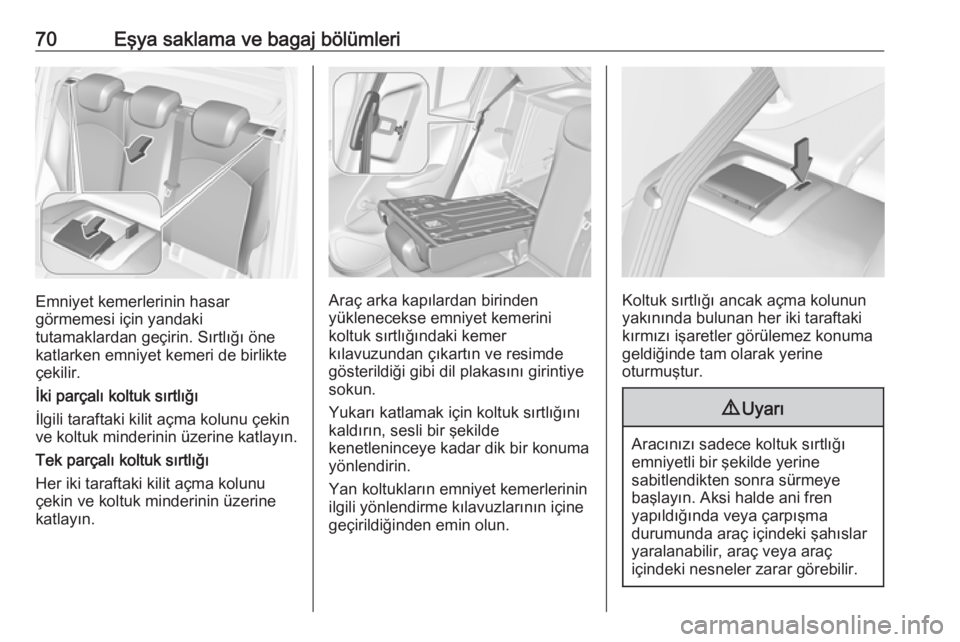

70Eşya saklama ve bagaj bölümleri
Emniyet kemerlerinin hasar
görmemesi için yandaki
tutamaklardan geçirin. Sırtlığı öne katlarken emniyet kemeri de birlikte
çekilir.
İki parçalı koltuk sırtlığı
İlgili taraftaki kilit açma kolunu çekin ve koltuk minderinin üzerine katlayın.
Tek parçalı koltuk sırtlığı
Her iki taraftaki kilit açma kolunu
çekin ve koltuk minderinin üzerine
katlayın.Araç arka kapılardan birinden
yüklenecekse emniyet kemerini
koltuk sırtlığındaki kemer
kılavuzundan çıkartın ve resimde
gösterildiği gibi dil plakasını girintiye
sokun.
Yukarı katlamak için koltuk sırtlığını kaldırın, sesli bir şekilde
kenetleninceye kadar dik bir konuma yönlendirin.
Yan koltukların emniyet kemerlerinin ilgili yönlendirme kılavuzlarının içine
geçirildiğinden emin olun.Koltuk sırtlığı ancak açma kolunun
yakınında bulunan her iki taraftaki
kırmızı işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.
9 Uyarı
Aracınızı sadece koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren
yapıldığında veya çarpışma
durumunda araç içindeki şahıslar
yaralanabilir, araç veya araç
içindeki nesneler zarar görebilir.
