2016 OPEL CORSA Betriebsanleitung (in German)

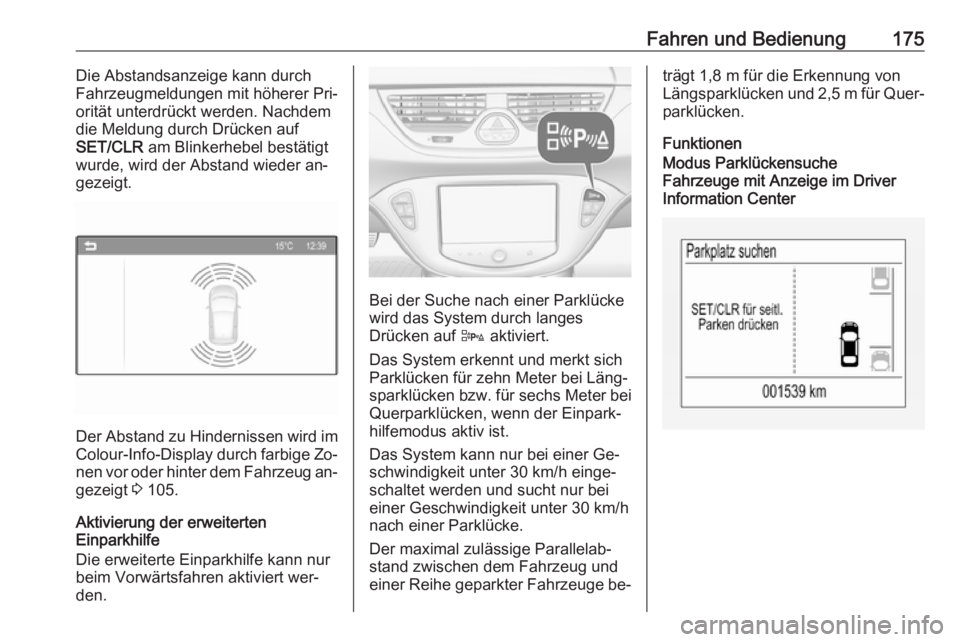

Fahren und Bedienung175Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer Pri‐
orität unterdrückt werden. Nachdem
die Meldung durch Drücken auf
SET/CLR am Blinkerhebel bestätigt
wurde, wird der Abstand wieder an‐ gezeigt.
Der Abstand zu Hindernissen wird im
Colour-Info-Display durch farbige Zo‐ nen vor oder hinter dem Fahrzeug an‐
gezeigt 3 105.
Aktivierung der erweiterten
Einparkhilfe
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert wer‐
den.
Bei der Suche nach einer Parklücke
wird das System durch langes
Drücken auf D aktiviert.
Das System erkennt und merkt sich Parklücken für zehn Meter bei Läng‐ sparklücken bzw. für sechs Meter bei
Querparklücken, wenn der Einpark‐
hilfemodus aktiv ist.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige Parallelab‐
stand zwischen dem Fahrzeug und
einer Reihe geparkter Fahrzeuge be‐
trägt 1,8 m für die Erkennung von
Längsparklücken und 2,5 m für Quer‐ parklücken.
FunktionenModus Parklückensuche
Fahrzeuge mit Anzeige im Driver
Information Center

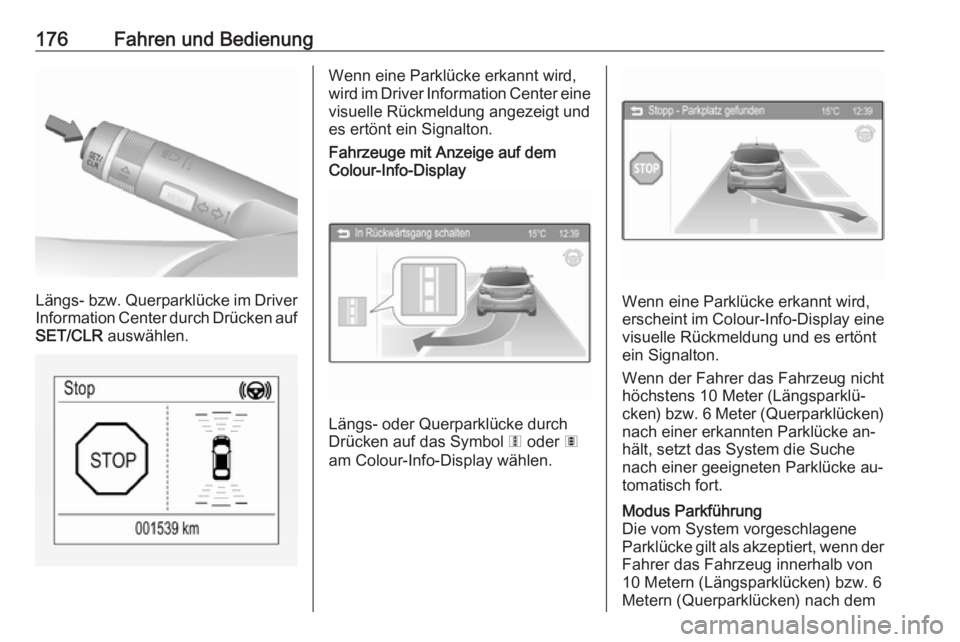

176Fahren und Bedienung
Längs- bzw. Querparklücke im DriverInformation Center durch Drücken auf
SET/CLR auswählen.
Wenn eine Parklücke erkannt wird,
wird im Driver Information Center eine visuelle Rückmeldung angezeigt und
es ertönt ein Signalton.
Fahrzeuge mit Anzeige auf dem
Colour-Info-Display
Längs- oder Querparklücke durch
Drücken auf das Symbol 6 oder 7
am Colour-Info-Display wählen.
Wenn eine Parklücke erkannt wird,
erscheint im Colour-Info-Display eine visuelle Rückmeldung und es ertönt
ein Signalton.
Wenn der Fahrer das Fahrzeug nicht
höchstens 10 Meter (Längsparklü‐
cken) bzw. 6 Meter (Querparklücken)
nach einer erkannten Parklücke an‐
hält, setzt das System die Suche
nach einer geeigneten Parklücke au‐
tomatisch fort.
Modus Parkführung
Die vom System vorgeschlagene
Parklücke gilt als akzeptiert, wenn der Fahrer das Fahrzeug innerhalb von
10 Metern (Längsparklücken) bzw. 6
Metern (Querparklücken) nach dem

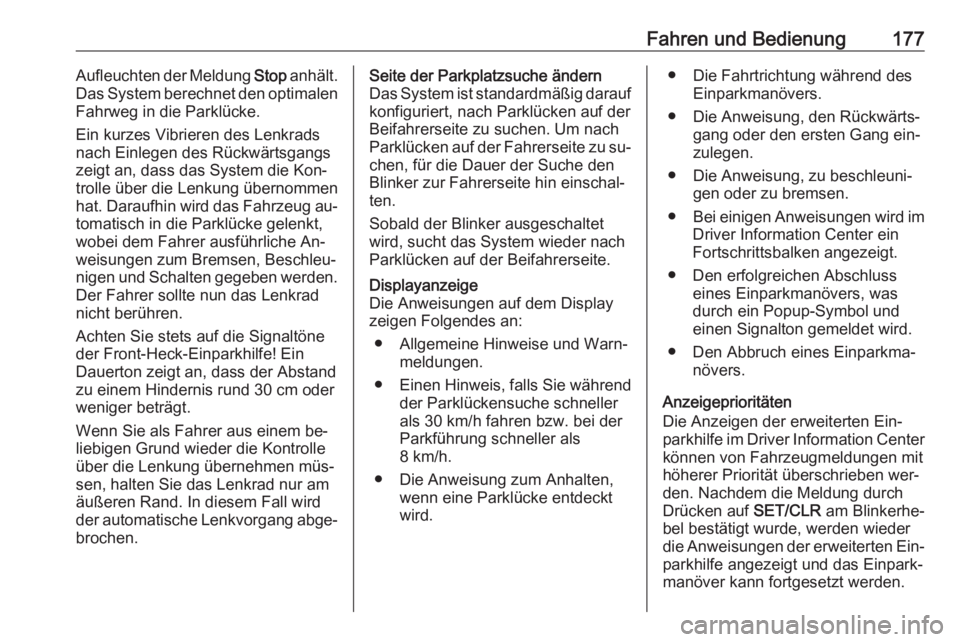

Fahren und Bedienung177Aufleuchten der Meldung Stop anhält.
Das System berechnet den optimalen
Fahrweg in die Parklücke.
Ein kurzes Vibrieren des Lenkrads
nach Einlegen des Rückwärtsgangs
zeigt an, dass das System die Kon‐
trolle über die Lenkung übernommen
hat. Daraufhin wird das Fahrzeug au‐ tomatisch in die Parklücke gelenkt,
wobei dem Fahrer ausführliche An‐
weisungen zum Bremsen, Beschleu‐
nigen und Schalten gegeben werden. Der Fahrer sollte nun das Lenkradnicht berühren.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton zeigt an, dass der Abstand
zu einem Hindernis rund 30 cm oder
weniger beträgt.
Wenn Sie als Fahrer aus einem be‐ liebigen Grund wieder die Kontrolle
über die Lenkung übernehmen müs‐
sen, halten Sie das Lenkrad nur am
äußeren Rand. In diesem Fall wird
der automatische Lenkvorgang abge‐ brochen.Seite der Parkplatzsuche ändern
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu su‐
chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.Displayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
● Allgemeine Hinweise und Warn‐ meldungen.
● Einen Hinweis, falls Sie während
der Parklückensuche schneller
als 30 km/h fahren bzw. bei der
Parkführung schneller als
8 km/h.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.● Die Fahrtrichtung während des Einparkmanövers.
● Die Anweisung, den Rückwärts‐ gang oder den ersten Gang ein‐
zulegen.
● Die Anweisung, zu beschleuni‐ gen oder zu bremsen.
● Bei einigen Anweisungen wird im
Driver Information Center ein
Fortschrittsbalken angezeigt.
● Den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird.
● Den Abbruch eines Einparkma‐ növers.
Anzeigeprioritäten
Die Anzeigen der erweiterten Ein‐
parkhilfe im Driver Information Center
können von Fahrzeugmeldungen mit höherer Priorität überschrieben wer‐
den. Nachdem die Meldung durch
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigt wurde, werden wieder die Anweisungen der erweiterten Ein‐ parkhilfe angezeigt und das Einpark‐manöver kann fortgesetzt werden.

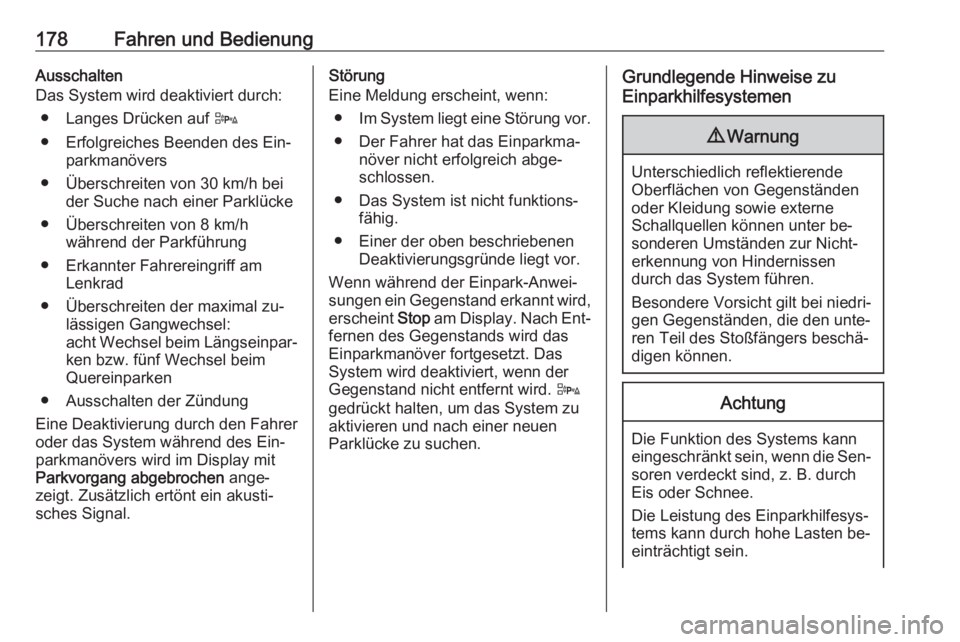

178Fahren und BedienungAusschalten
Das System wird deaktiviert durch:
● Langes Drücken auf D
● Erfolgreiches Beenden des Ein‐ parkmanövers
● Überschreiten von 30 km/h bei der Suche nach einer Parklücke
● Überschreiten von 8 km/h während der Parkführung
● Erkannter Fahrereingriff am Lenkrad
● Überschreiten der maximal zu‐ lässigen Gangwechsel:
acht Wechsel beim Längseinpar‐ ken bzw. fünf Wechsel beim
Quereinparken
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Display mit
Parkvorgang abgebrochen ange‐
zeigt. Zusätzlich ertönt ein akusti‐
sches Signal.Störung
Eine Meldung erscheint, wenn:
● Im System liegt eine Störung vor.
● Der Fahrer hat das Einparkma‐ növer nicht erfolgreich abge‐
schlossen.
● Das System ist nicht funktions‐ fähig.
● Einer der oben beschriebenen Deaktivierungsgründe liegt vor.
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop am Display. Nach Ent‐
fernen des Gegenstands wird das
Einparkmanöver fortgesetzt. Das
System wird deaktiviert, wenn der
Gegenstand nicht entfernt wird. D
gedrückt halten, um das System zu
aktivieren und nach einer neuen
Parklücke zu suchen.Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.

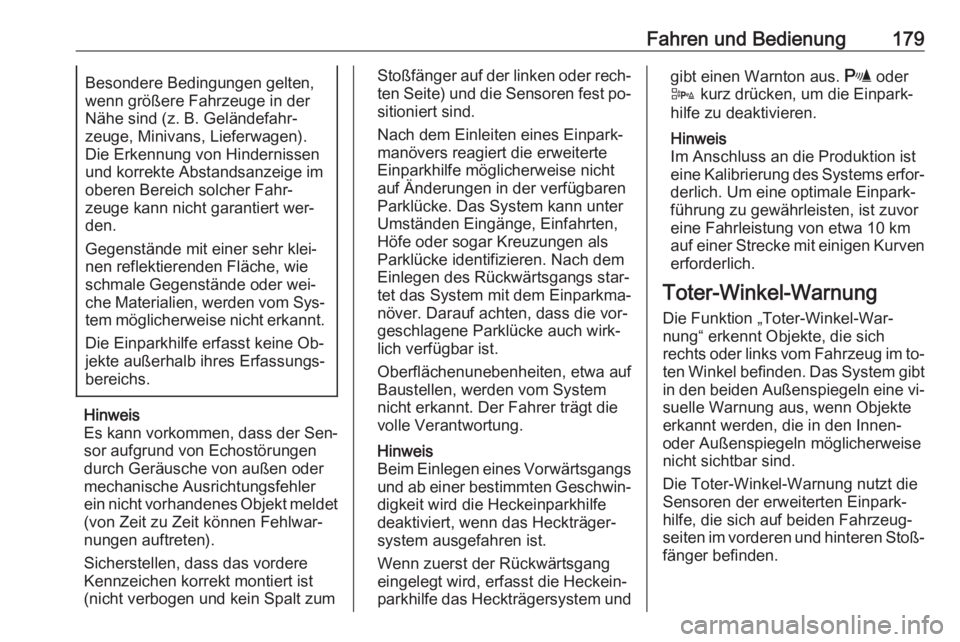

Fahren und Bedienung179Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐
tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Es kann vorkommen, dass der Sen‐
sor aufgrund von Echostörungen
durch Geräusche von außen oder
mechanische Ausrichtungsfehler
ein nicht vorhandenes Objekt meldet
(von Zeit zu Zeit können Fehlwar‐
nungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐
ten Seite) und die Sensoren fest po‐ sitioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten, Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem
Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die vor‐
geschlagene Parklücke auch wirk‐
lich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Hinweis
Beim Einlegen eines Vorwärtsgangs
und ab einer bestimmten Geschwin‐ digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐
system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem undgibt einen Warnton aus. r oder
D kurz drücken, um die Einpark‐
hilfe zu deaktivieren.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor eine Fahrleistung von etwa 10 kmauf einer Strecke mit einigen Kurven
erforderlich.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt
in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐
hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐ fänger befinden.

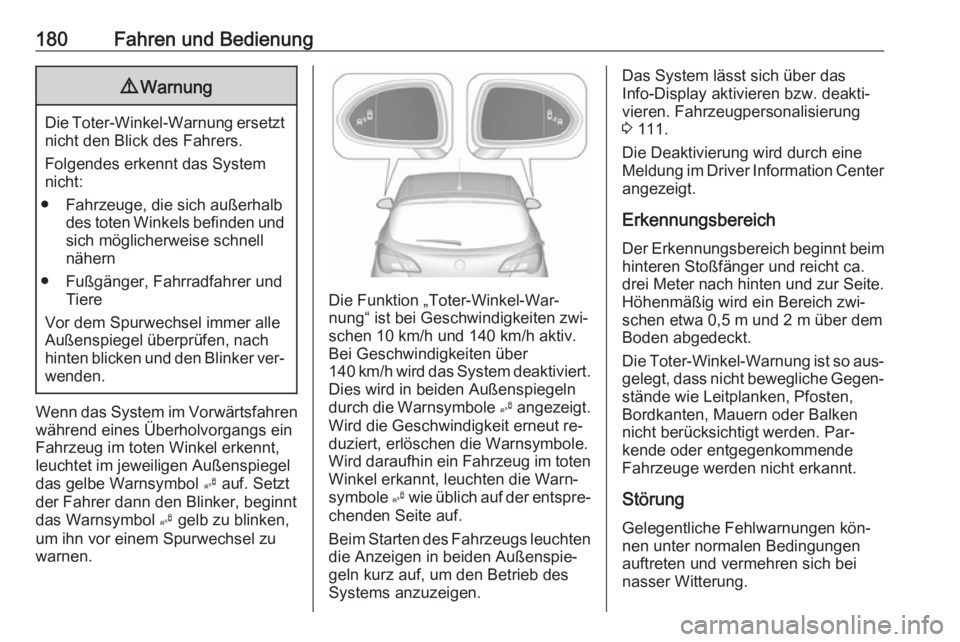

180Fahren und Bedienung9Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System im Vorwärtsfahren während eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole.
Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten
die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System lässt sich über das
Info-Display aktivieren bzw. deakti‐
vieren. Fahrzeugpersonalisierung
3 111.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Erkennungsbereich beginnt beim hinteren Stoßfänger und reicht ca.
drei Meter nach hinten und zur Seite.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Die Toter-Winkel-Warnung ist so aus‐ gelegt, dass nicht bewegliche Gegen‐
stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balken
nicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
StörungGelegentliche Fehlwarnungen kön‐
nen unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.

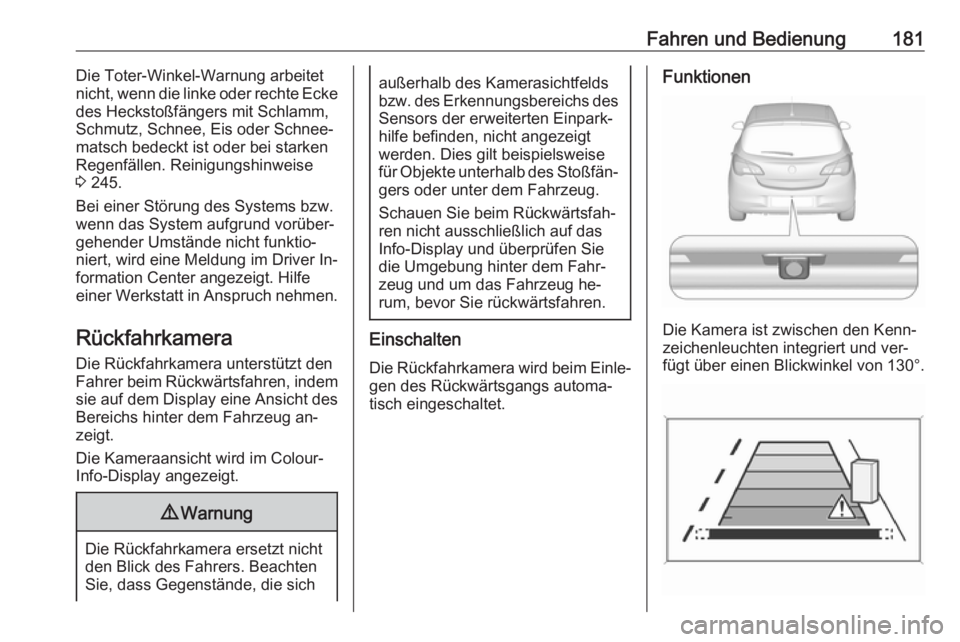

Fahren und Bedienung181Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke
des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 245.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver In‐
formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
Rückfahrkamera Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem
sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten integriert und ver‐
fügt über einen Blickwinkel von 130°.

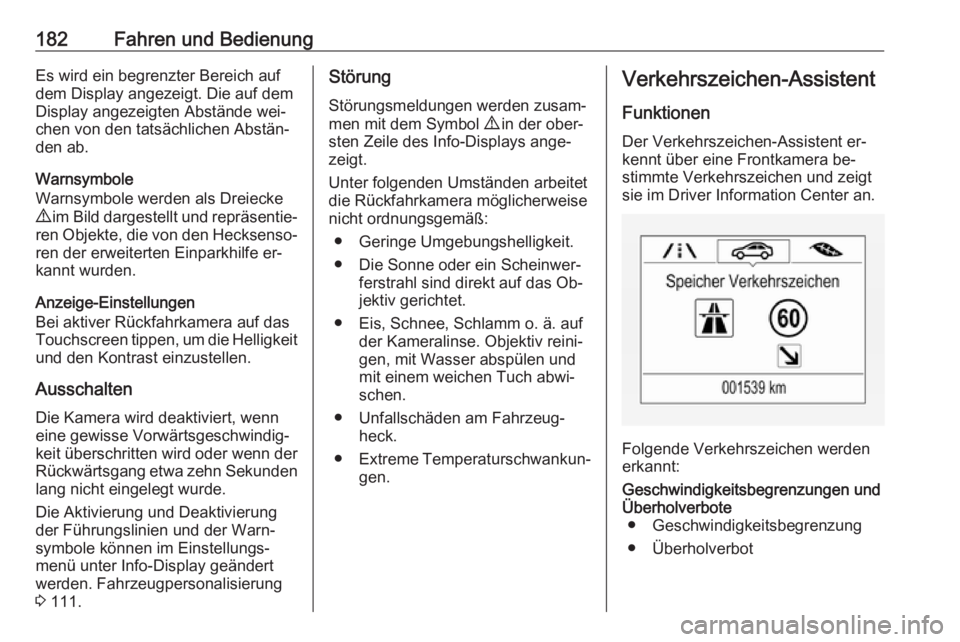

182Fahren und BedienungEs wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐
kannt wurden.
Anzeige-Einstellungen
Bei aktiver Rückfahrkamera auf das
Touchscreen tippen, um die Helligkeit
und den Kontrast einzustellen.
Ausschalten
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa zehn Sekunden lang nicht eingelegt wurde.
Die Aktivierung und Deaktivierung
der Führungslinien und der Warn‐
symbole können im Einstellungs‐
menü unter Info-Display geändert
werden. Fahrzeugpersonalisierung
3 111.Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das Ob‐
jektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.Verkehrszeichen-Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
