2016 OPEL CASCADA Betriebsanleitung (in German)

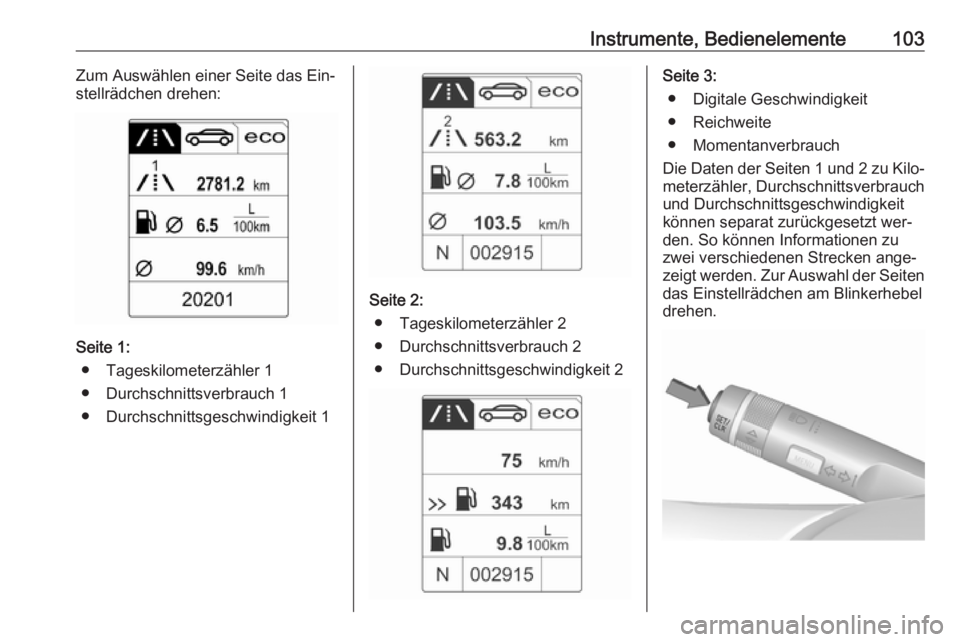

Instrumente, Bedienelemente103Zum Auswählen einer Seite das Ein‐stellrädchen drehen:
Seite 1:
● Tageskilometerzähler 1
● Durchschnittsverbrauch 1
● Durchschnittsgeschwindigkeit 1
Seite 2: ● Tageskilometerzähler 2
● Durchschnittsverbrauch 2
● Durchschnittsgeschwindigkeit 2
Seite 3: ● Digitale Geschwindigkeit
● Reichweite
● Momentanverbrauch
Die Daten der Seiten 1 und 2 zu Kilo‐ meterzähler, Durchschnittsverbrauchund Durchschnittsgeschwindigkeit
können separat zurückgesetzt wer‐
den. So können Informationen zu
zwei verschiedenen Strecken ange‐
zeigt werden. Zur Auswahl der Seiten das Einstellrädchen am Blinkerhebel
drehen.

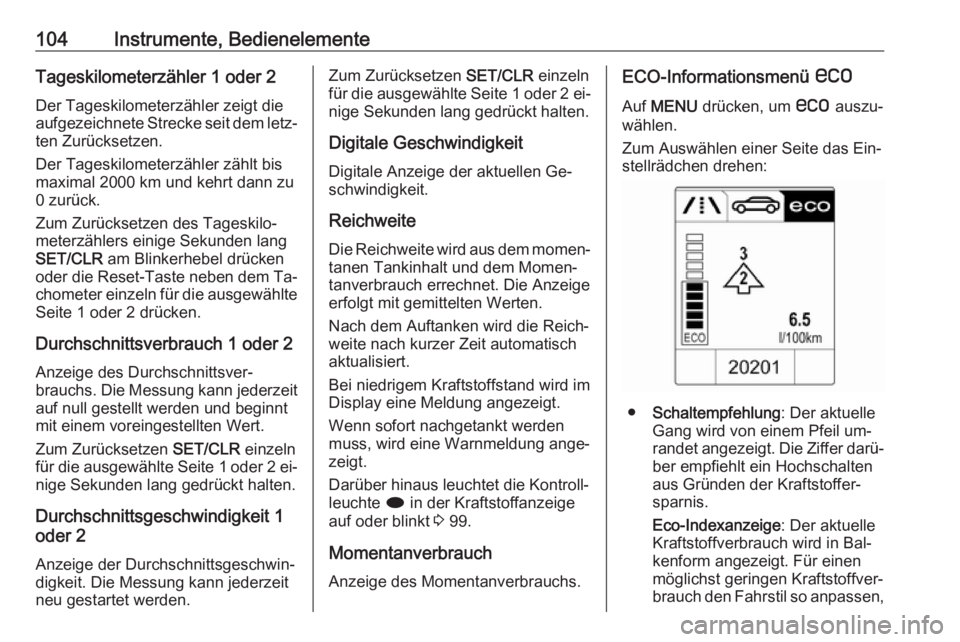

104Instrumente, BedienelementeTageskilometerzähler 1 oder 2
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐ ten Zurücksetzen.
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Zum Zurücksetzen des Tageskilo‐
meterzählers einige Sekunden lang
SET/CLR am Blinkerhebel drücken
oder die Reset-Taste neben dem Ta‐
chometer einzeln für die ausgewählte Seite 1 oder 2 drücken.
Durchschnittsverbrauch 1 oder 2
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen SET/CLR einzeln
für die ausgewählte Seite 1 oder 2 ei‐
nige Sekunden lang gedrückt halten.
Durchschnittsgeschwindigkeit 1
oder 2
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.Zum Zurücksetzen SET/CLR einzeln
für die ausgewählte Seite 1 oder 2 ei‐
nige Sekunden lang gedrückt halten.
Digitale Geschwindigkeit Digitale Anzeige der aktuellen Ge‐
schwindigkeit.
Reichweite
Die Reichweite wird aus dem momen‐ tanen Tankinhalt und dem Momen‐tanverbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt.
Wenn sofort nachgetankt werden
muss, wird eine Warnmeldung ange‐
zeigt.
Darüber hinaus leuchtet die Kontroll‐
leuchte i in der Kraftstoffanzeige
auf oder blinkt 3 99.
Momentanverbrauch
Anzeige des Momentanverbrauchs.ECO-Informationsmenü s
Auf MENU drücken, um s auszu‐
wählen.
Zum Auswählen einer Seite das Ein‐ stellrädchen drehen:
● Schaltempfehlung : Der aktuelle
Gang wird von einem Pfeil um‐
randet angezeigt. Die Ziffer darü‐
ber empfiehlt ein Hochschalten aus Gründen der Kraftstoffer‐
sparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Bal‐
kenform angezeigt. Für einen
möglichst geringen Kraftstoffver‐
brauch den Fahrstil so anpassen,

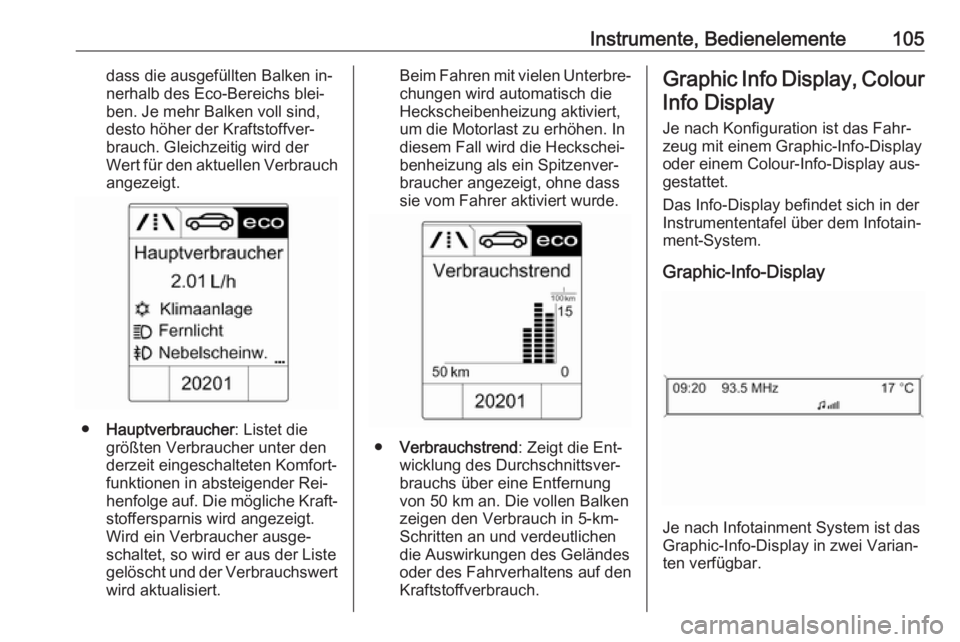

Instrumente, Bedienelemente105dass die ausgefüllten Balken in‐
nerhalb des Eco-Bereichs blei‐
ben. Je mehr Balken voll sind,
desto höher der Kraftstoffver‐
brauch. Gleichzeitig wird der
Wert für den aktuellen Verbrauch
angezeigt.
● Hauptverbraucher : Listet die
größten Verbraucher unter den
derzeit eingeschalteten Komfort‐
funktionen in absteigender Rei‐
henfolge auf. Die mögliche Kraft‐
stoffersparnis wird angezeigt.
Wird ein Verbraucher ausge‐
schaltet, so wird er aus der Liste
gelöscht und der Verbrauchswert wird aktualisiert.
Beim Fahren mit vielen Unterbre‐
chungen wird automatisch die
Heckscheibenheizung aktiviert,
um die Motorlast zu erhöhen. In
diesem Fall wird die Heckschei‐
benheizung als ein Spitzenver‐ braucher angezeigt, ohne dass
sie vom Fahrer aktiviert wurde.
● Verbrauchstrend : Zeigt die Ent‐
wicklung des Durchschnittsver‐
brauchs über eine Entfernung von 50 km an. Die vollen Balken
zeigen den Verbrauch in 5-km-
Schritten an und verdeutlichen die Auswirkungen des Geländes
oder des Fahrverhaltens auf den
Kraftstoffverbrauch.
Graphic Info Display, Colour
Info Display
Je nach Konfiguration ist das Fahr‐
zeug mit einem Graphic-Info-Display
oder einem Colour-Info-Display aus‐
gestattet.
Das Info-Display befindet sich in der
Instrumententafel über dem Infotain‐
ment-System.
Graphic-Info-Display
Je nach Infotainment System ist das
Graphic-Info-Display in zwei Varian‐
ten verfügbar.

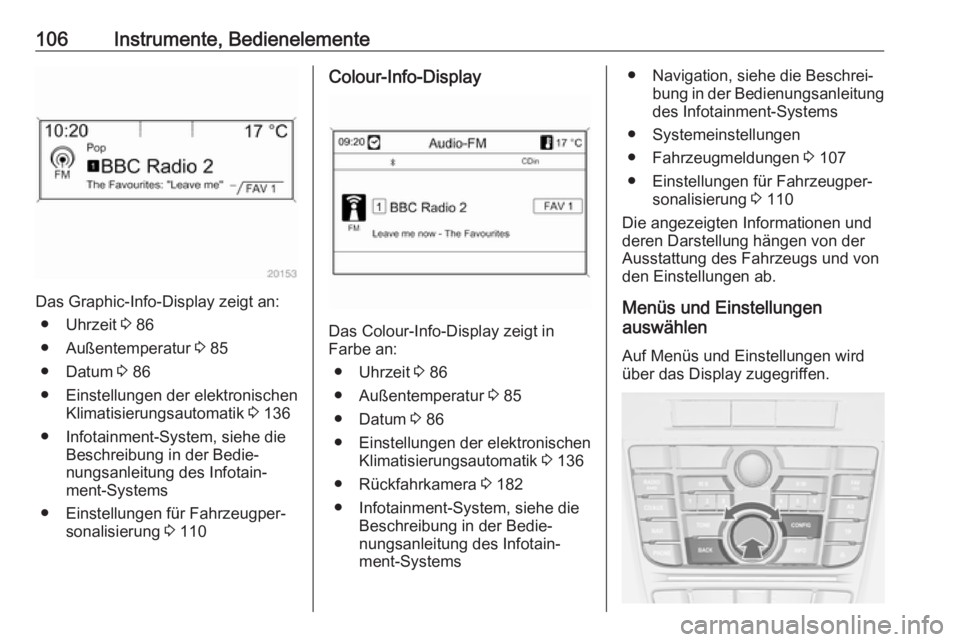

106Instrumente, Bedienelemente
Das Graphic-Info-Display zeigt an:● Uhrzeit 3 86
● Außentemperatur 3 85
● Datum 3 86
● Einstellungen der elektronischen Klimatisierungsautomatik 3 136
● Infotainment-System, siehe die Beschreibung in der Bedie‐
nungsanleitung des Infotain‐
ment-Systems
● Einstellungen für Fahrzeugper‐ sonalisierung 3 110
Colour-Info-Display
Das Colour-Info-Display zeigt in
Farbe an:
● Uhrzeit 3 86
● Außentemperatur 3 85
● Datum 3 86
● Einstellungen der elektronischen Klimatisierungsautomatik 3 136
● Rückfahrkamera 3 182
● Infotainment-System, siehe die Beschreibung in der Bedie‐
nungsanleitung des Infotain‐
ment-Systems
● Navigation, siehe die Beschrei‐ bung in der Bedienungsanleitungdes Infotainment-Systems
● Systemeinstellungen
● Fahrzeugmeldungen 3 107
● Einstellungen für Fahrzeugper‐ sonalisierung 3 110
Die angezeigten Informationen und deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.

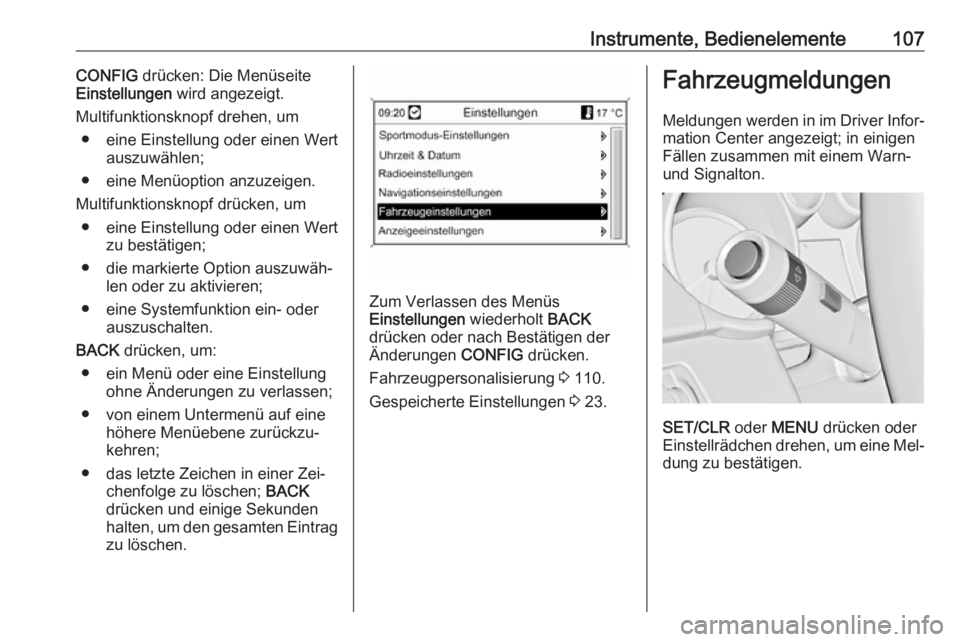

Instrumente, Bedienelemente107CONFIG drücken: Die Menüseite
Einstellungen wird angezeigt.
Multifunktionsknopf drehen, um ● eine Einstellung oder einen Wert auszuwählen;
● eine Menüoption anzuzeigen.
Multifunktionsknopf drücken, um ● eine Einstellung oder einen Wert zu bestätigen;
● die markierte Option auszuwäh‐ len oder zu aktivieren;
● eine Systemfunktion ein- oder auszuschalten.
BACK drücken, um:
● ein Menü oder eine Einstellung ohne Änderungen zu verlassen;
● von einem Untermenü auf eine höhere Menüebene zurückzu‐
kehren;
● das letzte Zeichen in einer Zei‐ chenfolge zu löschen; BACK
drücken und einige Sekunden
halten, um den gesamten Eintrag zu löschen.
Zum Verlassen des Menüs
Einstellungen wiederholt BACK
drücken oder nach Bestätigen der
Änderungen CONFIG drücken.
Fahrzeugpersonalisierung 3 110.
Gespeicherte Einstellungen 3 23.
Fahrzeugmeldungen
Meldungen werden in im Driver Infor‐ mation Center angezeigt; in einigenFällen zusammen mit einem Warn-
und Signalton.
SET/CLR oder MENU drücken oder
Einstellrädchen drehen, um eine Mel‐ dung zu bestätigen.

108Instrumente, BedienelementeMeldungen im Driver Information
Center
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
● Servicemeldungen
● Flüssigkeitsstände
● Diebstahlwarnanlage
● Bremsen
● Fahrsysteme
● Fahrerassistenzsysteme
● Geschwindigkeitsregler
● Geschwindigkeitsbegrenzer
● Auffahrwarnung
● Einparkhilfe
● Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
● Wisch-/Waschanlage
● Türen, Fenster
● Verdeck
● Laderaum, Kofferraumdeckel
● Toter-Winkel-Warnung
● Verkehrszeichen-Assistent
● Spurverlassenswarnung
● Funkfernbedienung
● Sicherheitsgurte
● Airbag-Systeme
● Motor und Getriebe
● Reifendruck
● Diesel-Partikelfilter
● Status der Fahrzeugbatterie
● selektive katalytische Reduktion, Dieselabgasflüssigkeit (DEF),
AdBlue 3 151Meldungen im
Colour-Info-Display
Einige wichtige Meldungen können
zusätzlich im Colour-Info-Display an‐
gezeigt werden. Zum Bestätigen
einer Meldung den Multifunktions‐
knopf drücken. Manche Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne
Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Wenn beim Losfahren die Türen oder der Kofferraumdeckel nicht
richtig geschlossenen sind.
● Wenn das Verdeck nicht vollstän‐
dig geöffnet oder geschlossen
ist.

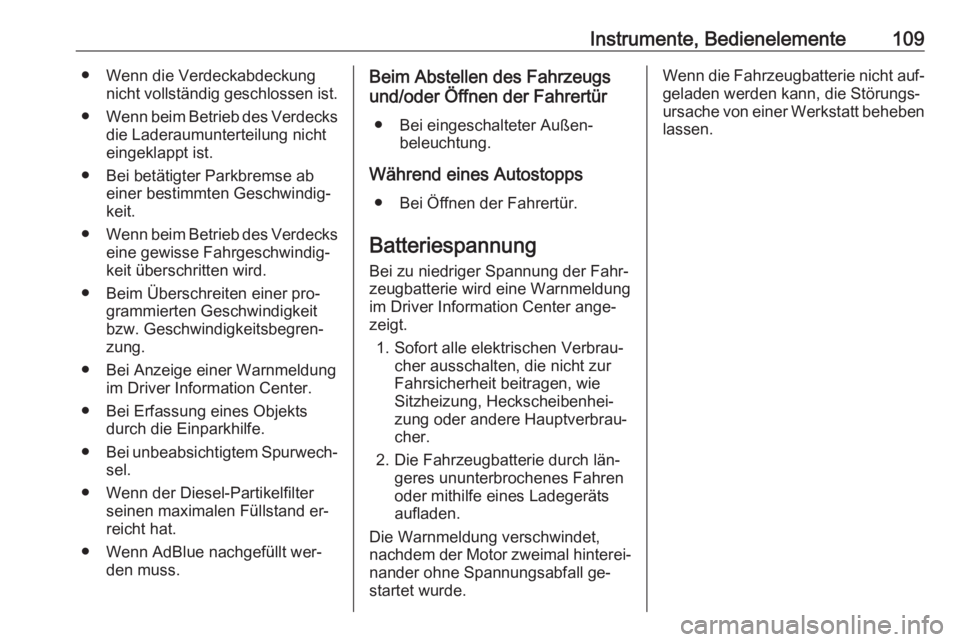

Instrumente, Bedienelemente109● Wenn die Verdeckabdeckungnicht vollständig geschlossen ist.
● Wenn beim Betrieb des Verdecks
die Laderaumunterteilung nicht
eingeklappt ist.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐keit.
● Wenn beim Betrieb des Verdecks
eine gewisse Fahrgeschwindig‐
keit überschritten wird.
● Beim Überschreiten einer pro‐ grammierten Geschwindigkeit
bzw. Geschwindigkeitsbegren‐
zung.
● Bei Anzeige einer Warnmeldung im Driver Information Center.
● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei unbeabsichtigtem Spurwech‐
sel.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand er‐
reicht hat.
● Wenn AdBlue nachgefüllt wer‐ den muss.Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
im Driver Information Center ange‐
zeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zur
Fahrsicherheit beitragen, wie
Sitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐
cher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung verschwindet,
nachdem der Motor zweimal hinterei‐
nander ohne Spannungsabfall ge‐ startet wurde.Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben
lassen.

110Instrumente, BedienelementePersonalisierungFahrzeugpersonalisierung
Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Info Display personalisiert werden.
Einige der persönlichen Einstellun‐
gen mehrerer Fahrer können indivi‐
duell für jeden Fahrzeugschlüssel ge‐ speichert werden. Gespeicherte Ein‐stellungen 3 23.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
manche der nachfolgend beschriebe‐ nen Funktionen unter Umständen
nicht verfügbar.
Einige Funktionen werden nur bei
laufendem Motor angezeigt oder ak‐
tiviert.
Persönliche Einstellungen imGraphic-Info-Display
CD 400plus/CD 400/CD 300
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.
Die folgenden Einstellungen können
durch Drehen und Drücken des Multi‐
funktionsknopfs ausgewählt werden:
● Sport-Modus Einstellungen
● Sprachen (Languages)
● Uhrzeit & Datum
● Radioeinstellungen
● Telefoneinstellungen
● Fahrzeugeinstellungen
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Sport-Modus Einstellungen
Der Fahrer kann die im Sport-Modus
aktivierten Funktionen wählen
3 164.
● Sportliches Fahrwerk : Die Dämp‐
fung wird härter.
● Sportliche Motorleistung : Gaspe‐
dal und Schaltung sprechen
schneller an.
● Sportliche Lenkung : Die Lenkun‐
terstützung wird reduziert.
● Farbwechsel Instrumentenbel. :
Ändert die Beleuchtungsfarbe
des Instruments.
