2016 OPEL CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

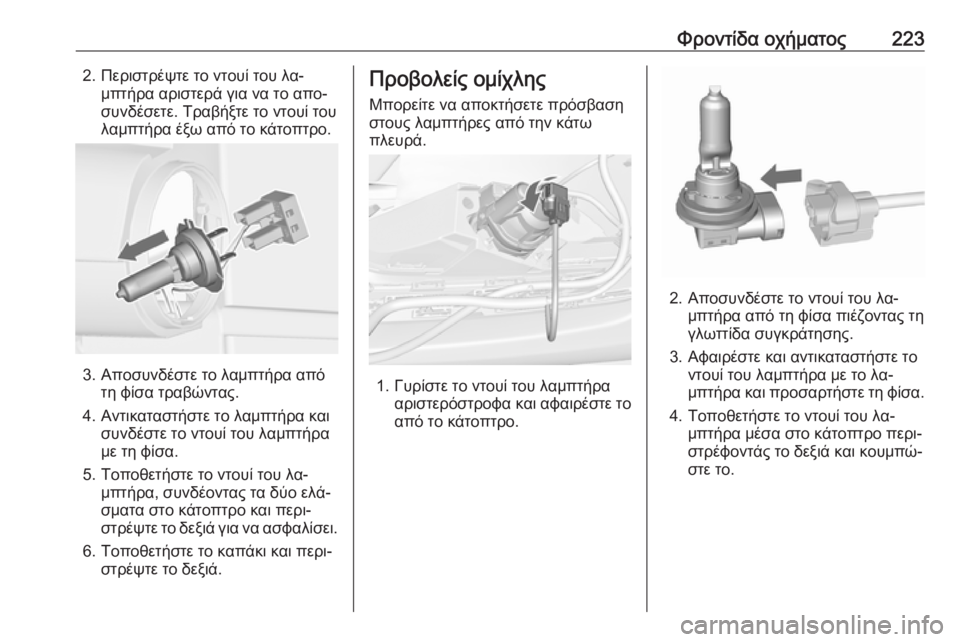

Φροντίδα οχήματος2232. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά για να το απο‐
συνδέσετε. Τραβήξτε το ντουί του
λαμπτήρα έξω από το κάτοπτρο.
3. Αποσυνδέστε το λαμπτήρα από τη φίσα τραβώντας.
4. Αντικαταστήστε το λαμπτήρα και συνδέστε το ντουί του λαμπτήρα
με τη φίσα.
5. Τοποθετήστε το ντουί του λα‐ μπτήρα, συνδέοντας τα δύο ελά‐
σματα στο κάτοπτρο και περι‐
στρέψτε το δεξιά για να ασφαλίσει.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.
Προβολείς ομίχλης
Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά.
1. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το κάτοπτρο.
2. Αποσυνδέστε το ντουί του λα‐ μπτήρα από τη φίσα πιέζοντας τη
γλωττίδα συγκράτησης.
3. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα με το λα‐
μπτήρα και προσαρτήστε τη φίσα.
4. Τοποθετήστε το ντουί του λα‐ μπτήρα μέσα στο κάτοπτρο περι‐στρέφοντάς το δεξιά και κουμπώ‐
στε το.

224Φροντίδα οχήματοςΜπροστινά φλας
1. Περιστρέψτε το καπάκι (1) αρι‐στερά και αφαιρέστε το.
2. Στην εικόνα φαίνεται η έκδοση μεπροβολείς αλογόνου.
Στην εικόνα φαίνεται η έκδοση με
σύστημα προβολέων προσαρμο‐
ζόμενης δέσμης.
Περιστρέψτε το ντουί λαμπτήρα
αριστερά για να το αποσυνδέσετε
και τραβήξτε το έξω από το κάτο‐
πτρο.
3. Αφαιρέστε το λαμπτήρα από το ντουί, περιστρέφοντας αριστερό‐
στροφα.
4. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
5. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.

Φροντίδα οχήματος225Πίσω φώτα
1.Ανοίξτε και αφαιρέστε το κάλυμμα
στην εσωτερική πλευρά του καπό
χώρου αποσκευών λασκάροντας
τη βίδα με ένα κέρμα.
2. Τα φώτα φρένων, τα πίσω φώτα και το φως ομίχλης έχουν σχεδια‐
στεί ως δίοδοι φωτοεκπομπής
(LED) και δεν μπορούν να αλλα‐
χθούν.
Αφαιρέστε το ντουί του λαμπτήρα
περιστρέφοντάς το αριστερά.
Φλας ( 1)
Φώτα όπισθεν ( 2)
3. Αφαιρέστε και αντικαταστήστε το
λαμπτήρα
4. Εισάγετε το ντουί του λαμπτήρα στο πίσω φωτιστικό σώμα και πε‐
ριστρέψτε το δεξιά.
5. Κλείστε το κάλυμμα εισάγοντας πρώτα τα κλιπ στερέωσης. Ασφα‐
λίστε το κάλυμμα περιστρέφοντας
τη βίδα δεξιά με ένα κέρμα.
Πρόσθετα φώτα στο πλαίσιο του
καπό χώρου αποσκευών
1. Ανοίξτε το καπό του χώρου απο‐ σκευών.

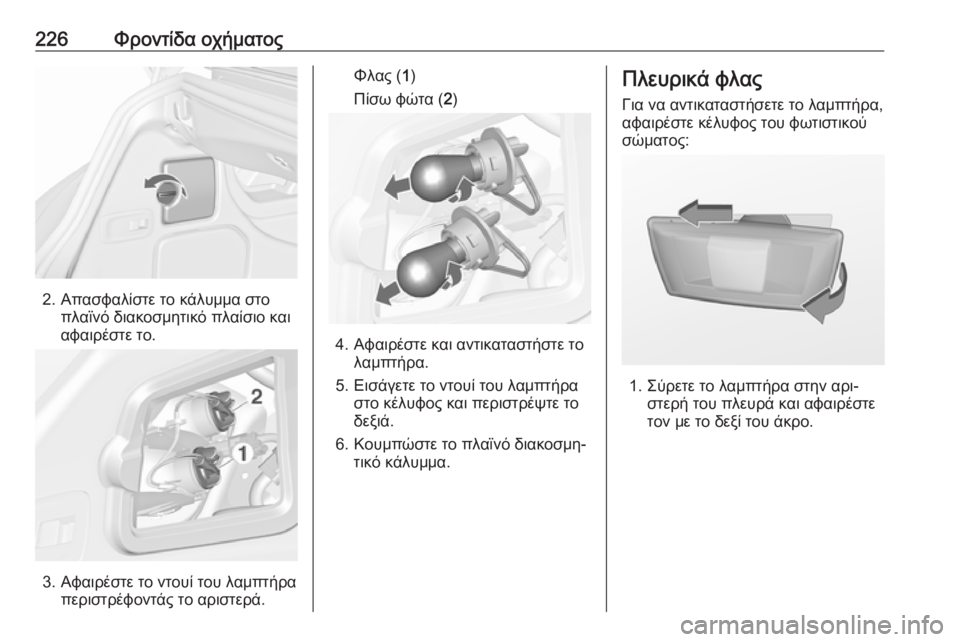

226Φροντίδα οχήματος
2. Απασφαλίστε το κάλυμμα στοπλαϊνό διακοσμητικό πλαίσιο και
αφαιρέστε το.
3. Αφαιρέστε το ντουί του λαμπτήρα περιστρέφοντάς το αριστερά.
Φλας ( 1)
Πίσω φώτα ( 2)
4. Αφαιρέστε και αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος και περιστρέψτε το
δεξιά.
6. Κουμπώστε το πλαϊνό διακοσμη‐ τικό κάλυμμα.
Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αρι‐ στερή του πλευρά και αφαιρέστε
τον με το δεξί του άκρο.

Φροντίδα οχήματος227
2. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά και αφαιρέστε το
από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λα‐
μπτήρα, σύρετε τον αριστερά και
εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε τοπρος το πλάι και απελευθερώστε
την ασφάλεια.
2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τρα‐
βήξετε το καλώδιο.
3. Αφαιρέστε το ντουί του λαμπτήρα από το κέλυφος του λαμπτήρα πε‐
ριστρέφοντάς το αριστερά.

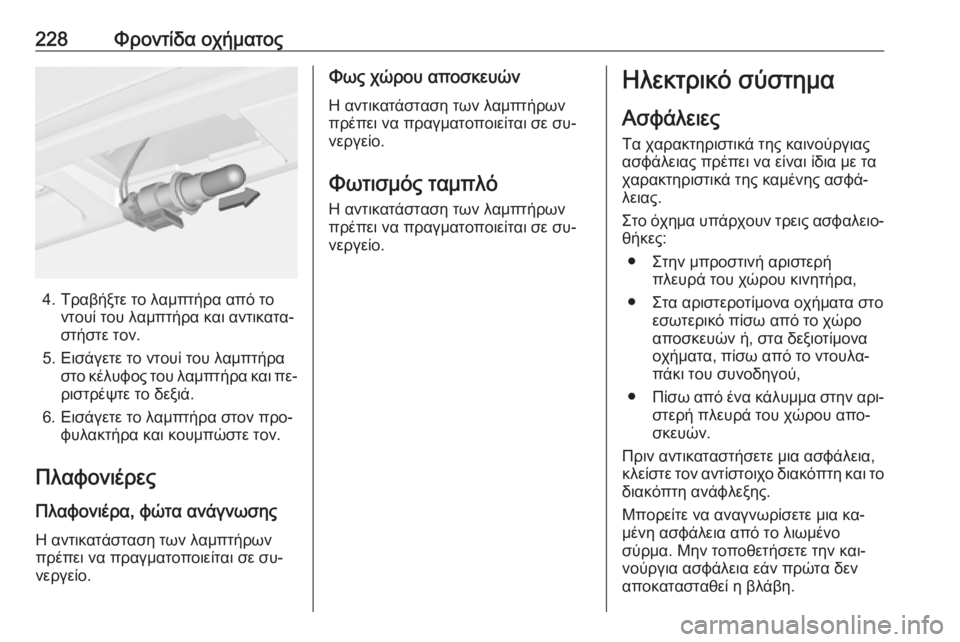

228Φροντίδα οχήματος
4. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και πε‐
ριστρέψτε το δεξιά.
6. Εισάγετε το λαμπτήρα στον προ‐ φυλακτήρα και κουμπώστε τον.
Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσης Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
● Στην μπροστινή αριστερή πλευρά του χώρου κινητήρα,
● Στα αριστεροτίμονα οχήματα στο εσωτερικό πίσω από το χώρο
αποσκευών ή, στα δεξιοτίμονα οχήματα, πίσω από το ντουλα‐
πάκι του συνοδηγού,
● Πίσω από ένα κάλυμμα στην αρι‐
στερή πλευρά του χώρου απο‐
σκευών.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια κα‐
μένη ασφάλεια από το λιωμένο
σύρμα. Μην τοποθετήσετε την και‐
νούργια ασφάλεια εάν πρώτα δεν
αποκατασταθεί η βλάβη.

Φροντίδα οχήματος229Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του χώ‐
ρου του κινητήρα.
Αποσπάστε το κάλυμμα και διπλώστε
το προς τα πάνω μέχρι να σταματήσει.
Αφαιρέστε το κάλυμμα κάθετα προς
τα πάνω.

230Φροντίδα οχήματοςΑρ.Κύκλωμα1Μονάδα ελέγχου κινητήρα2Αισθητήρας λάμδα3Ψεκασμός καυσίμου, σύστημα
ανάφλεξης4Ψεκασμός καυσίμου, σύστημα
ανάφλεξης5–6Θέρμανση καθρεπτών7Χειρισμός ανεμιστήρα8Αισθητήρας λάμδα, ψύξη κινη‐
τήρα9Αισθητήρας πίσω παρμπρίζ10Αισθητήρας μπαταρίας του
οχήματος11Απασφάλιση πόρτας χώρου
αποσκευών12Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, αυτόματη
ρύθμιση φώτων13Βαλβίδες ABS14–15Μονάδα ελέγχου κινητήραΑρ.Κύκλωμα16Μίζα17Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων18Θερμαινόμενο πίσω παρμπρίζ19Μπροστινά ηλεκτρικά παρά‐
θυρα20Πίσω ηλεκτρικά παράθυρα21Ηλεκτρική μονάδα πίσω22Μεγάλη σκάλα, αριστερά
(αλογόνου)23Σύστημα πλύσης προβολέων24Μεσαία σκάλα, δεξιά (Xenon)25Μεσαία σκάλα, αριστερά
