2016 OPEL ASTRA K Priručnik za vlasnika (in Croatian)

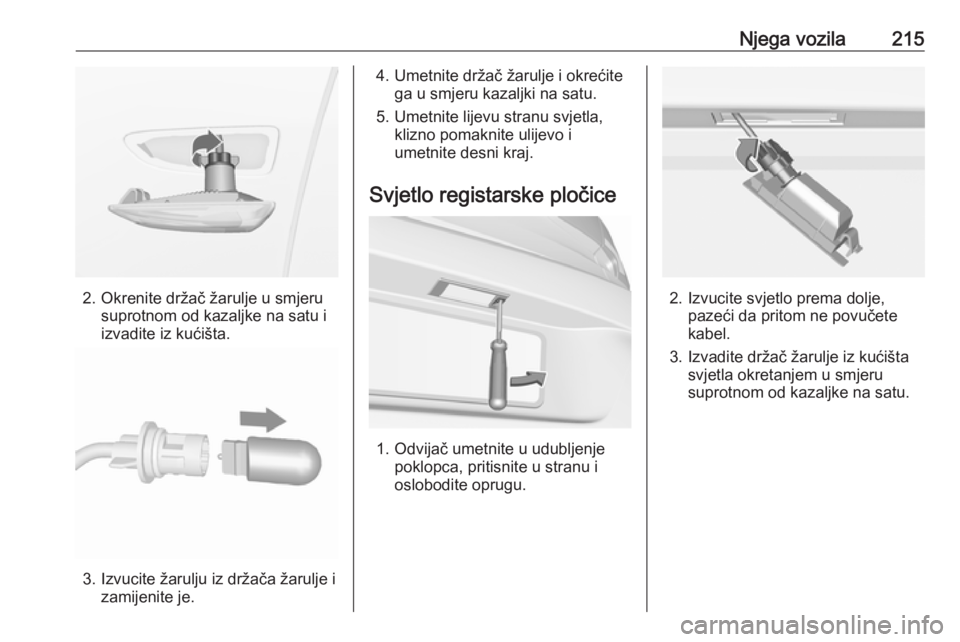

Njega vozila215
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.

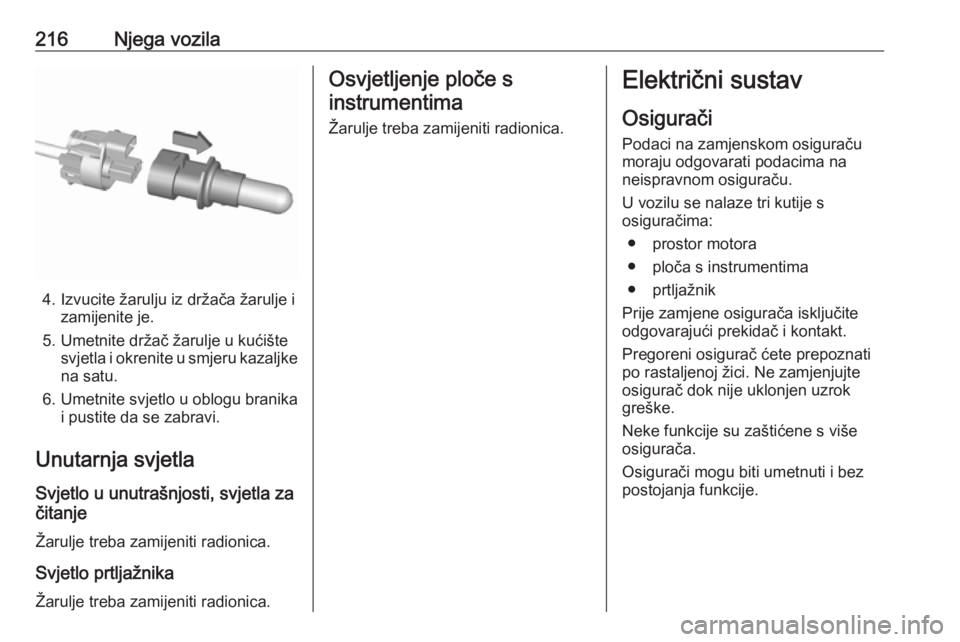

216Njega vozila
4. Izvucite žarulju iz držača žarulje izamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Žarulje treba zamijeniti radionica.
Svjetlo prtljažnika Žarulje treba zamijeniti radionica.
Osvjetljenje ploče sinstrumentima
Žarulje treba zamijeniti radionica.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
● prtljažnik
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

Njega vozila217

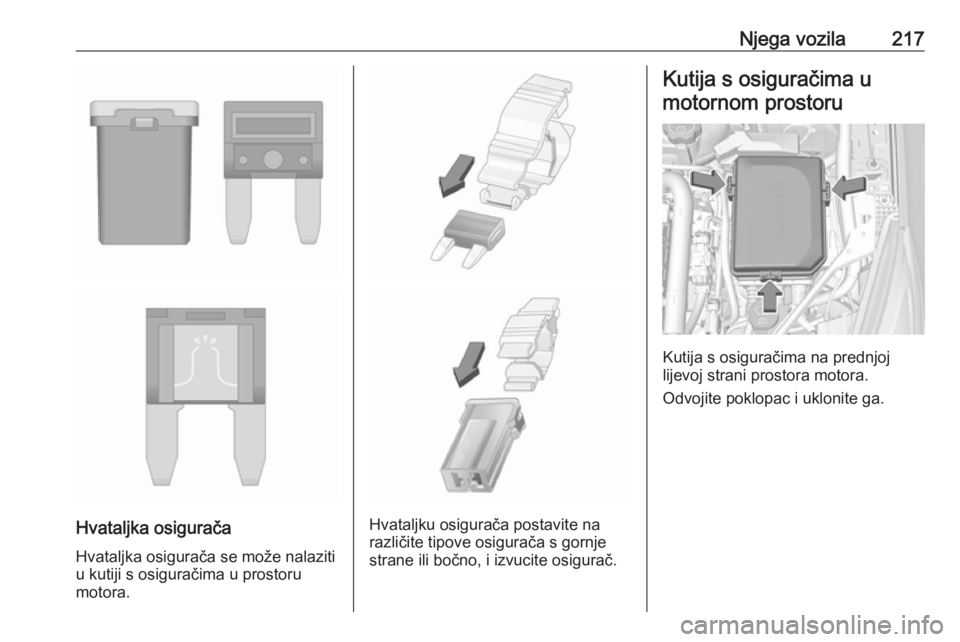

Hvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

218Njega vozilaBr.Strujni krug1Elektropokretač2Elektropokretač3Senzor ispuha4Upravljački modul motora5Funkcije motora6Upravljački modul mjenjača7–8Upravljački modul motora9Sustav kontrole klime10–11Sustav za zaključavanje vrata
prtljažnika12Sjedalo s masažom križa13After boil pumpa14–15Senzor ispuha16Ubrizgavanje goriva17Ubrizgavanje goriva18–Br.Strujni krug19–20–21–22ABS23Sustav perača za vjetrobran i
stražnji prozor24–25Grijanje diesel goriva26Upravljački modul mjenjača27Modul električnih vrata
prtljažnika28–29Grijanje stražnjeg stakla30–31–32DC transformator/LED zaslon/
Električni grijač/Kontrola klime/
Regulator žarnice/Pumpa za
gorivo33–

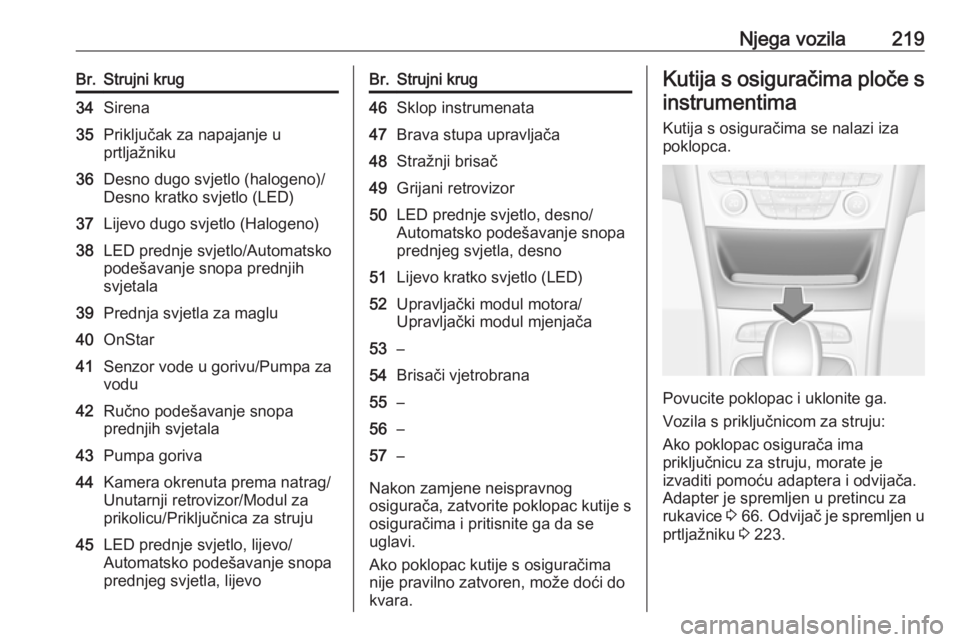

Njega vozila219Br.Strujni krug34Sirena35Priključak za napajanje u
prtljažniku36Desno dugo svjetlo (halogeno)/
Desno kratko svjetlo (LED)37Lijevo dugo svjetlo (Halogeno)38LED prednje svjetlo/Automatsko
podešavanje snopa prednjih
svjetala39Prednja svjetla za maglu40OnStar41Senzor vode u gorivu/Pumpa za
vodu42Ručno podešavanje snopa
prednjih svjetala43Pumpa goriva44Kamera okrenuta prema natrag/
Unutarnji retrovizor/Modul za
prikolicu/Priključnica za struju45LED prednje svjetlo, lijevo/
Automatsko podešavanje snopa
prednjeg svjetla, lijevoBr.Strujni krug46Sklop instrumenata47Brava stupa upravljača48Stražnji brisač49Grijani retrovizor50LED prednje svjetlo, desno/
Automatsko podešavanje snopa prednjeg svjetla, desno51Lijevo kratko svjetlo (LED)52Upravljački modul motora/
Upravljački modul mjenjača53–54Brisači vjetrobrana55–56–57–
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima se nalazi iza
poklopca.
Povucite poklopac i uklonite ga.
Vozila s priključnicom za struju:
Ako poklopac osigurača ima
priključnicu za struju, morate je
izvaditi pomoću adaptera i odvijača.
Adapter je spremljen u pretincu za
rukavice 3 66 . Odvijač je spremljen u
prtljažniku 3 223.

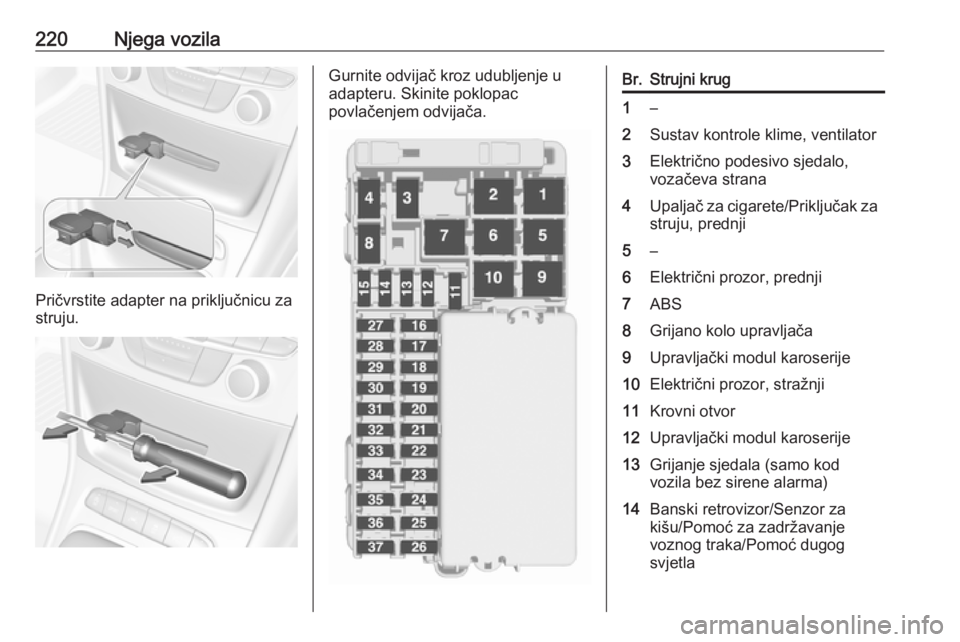

220Njega vozila
Pričvrstite adapter na priključnicu za
struju.
Gurnite odvijač kroz udubljenje u
adapteru. Skinite poklopac
povlačenjem odvijača.Br.Strujni krug1–2Sustav kontrole klime, ventilator3Električno podesivo sjedalo,
vozačeva strana4Upaljač za cigarete/Priključak za struju, prednji5–6Električni prozor, prednji7ABS8Grijano kolo upravljača9Upravljački modul karoserije10Električni prozor, stražnji11Krovni otvor12Upravljački modul karoserije13Grijanje sjedala (samo kod
vozila bez sirene alarma)14Banski retrovizor/Senzor za
kišu/Pomoć za zadržavanje
voznog traka/Pomoć dugog
svjetla

Njega vozila221Br.Strujni krug15Upravljački modul karoserije16Upravljački modul karoserije17Upravljački modul karoserije18Upravljački modul karoserije19Konektor podatkovne veze20Zračni jastuci21Sustav kontrole klime22Sustav središnjeg
zaključavanja, prtljažnik23Sustav elektroničkog ključa24Električno podesivo sjedalo,
memorijska funkcija25Osvjetljenje sklopke, kolo
upravljača26Kontakt brava/Brava stupa
upravljača27Upravljački modul karoserije28USB utičnica29–30Poluga mjenjačaBr.Strujni krug31Brisač stražnjeg prozora32Upravljački modul mjenjača
(samo vozila sa sustavom stop-
start)33Protuprovalni alarmni sustav/
Sirena alarma34Pomoć pri parkiranju/
Upozorenje na slijepu točku sa
strane/USB utičnica35OnStar36Info zaslon/Sklop instrumenata/
CD uređaj37Infotainment sustav, radio
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Vozila s priključnicom za struju: 1. Postavite poklopac na desnoj strani.
2. Preklopite lijevu stranu poklopcaprema naprijed. Pazite na to da se
pričvrsna stezaljka vodi kao što je prikazano na slici.

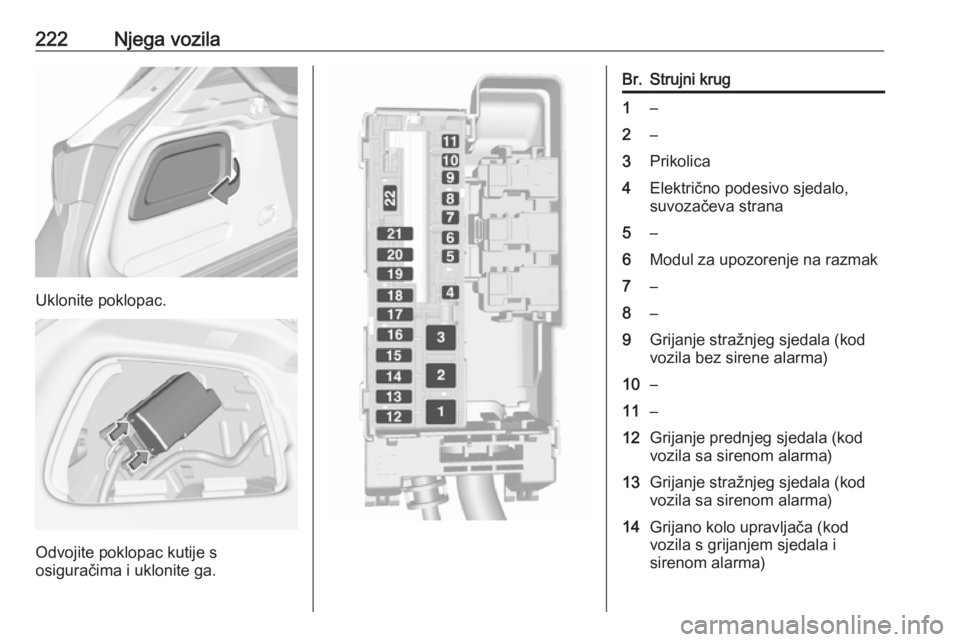

Kutija s osiguračima u prtljažniku
Kutija s osiguračima se nalazi na
lijevoj strani prtljažnika iza poklopca.

222Njega vozila
Uklonite poklopac.
Odvojite poklopac kutije s
osiguračima i uklonite ga.
Br.Strujni krug1–2–3Prikolica4Električno podesivo sjedalo,
suvozačeva strana5–6Modul za upozorenje na razmak7–8–9Grijanje stražnjeg sjedala (kod
vozila bez sirene alarma)10–11–12Grijanje prednjeg sjedala (kod
vozila sa sirenom alarma)13Grijanje stražnjeg sjedala (kod
vozila sa sirenom alarma)14Grijano kolo upravljača (kod
vozila s grijanjem sjedala i
sirenom alarma)
