2016 OPEL ASTRA K Priručnik za vlasnika (in Croatian)

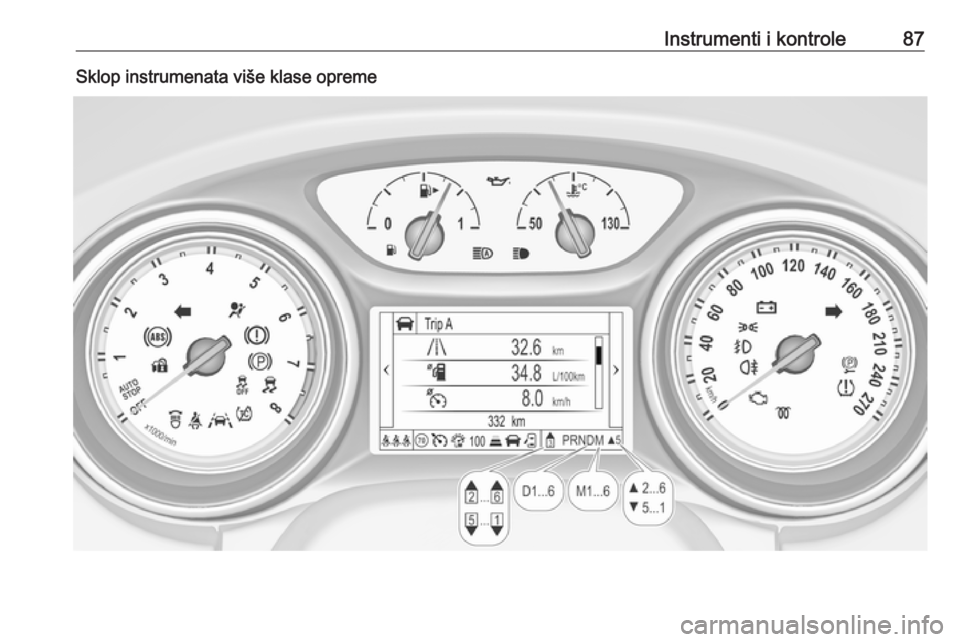

Instrumenti i kontrole87Sklop instrumenata više klase opreme

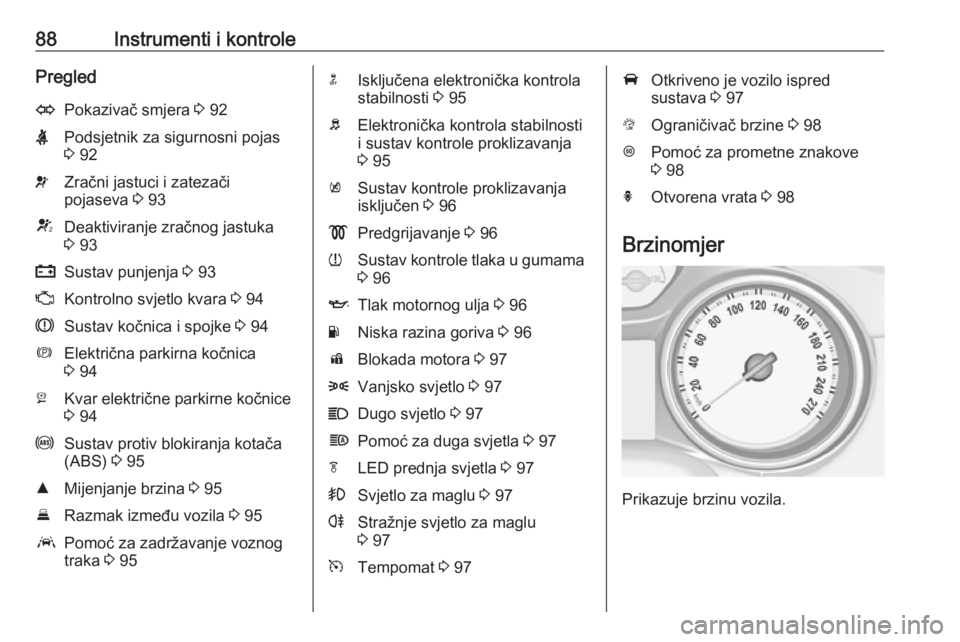

88Instrumenti i kontrolePregledOPokazivač smjera 3 92XPodsjetnik za sigurnosni pojas
3 92vZračni jastuci i zatezači
pojaseva 3 93VDeaktiviranje zračnog jastuka
3 93pSustav punjenja 3 93ZKontrolno svjetlo kvara 3 94RSustav kočnica i spojke 3 94mElektrična parkirna kočnica
3 94jKvar električne parkirne kočnice
3 94uSustav protiv blokiranja kotača
(ABS) 3 95RMijenjanje brzina 3 95ERazmak između vozila 3 95aPomoć za zadržavanje voznog
traka 3 95nIsključena elektronička kontrola
stabilnosti 3 95bElektronička kontrola stabilnosti
i sustav kontrole proklizavanja
3 95kSustav kontrole proklizavanja
isključen 3 96!Predgrijavanje 3 96wSustav kontrole tlaka u gumama
3 96ITlak motornog ulja 3 96YNiska razina goriva 3 96dBlokada motora 3 978Vanjsko svjetlo 3 97CDugo svjetlo 3 97fPomoć za duga svjetla 3 97fLED prednja svjetla 3 97>Svjetlo za maglu 3 97rStražnje svjetlo za maglu
3 97mTempomat 3 97AOtkriveno je vozilo ispred
sustava 3 97LOgraničivač brzine 3 98LPomoć za prometne znakove
3 98hOtvorena vrata 3 98
Brzinomjer
Prikazuje brzinu vozila.

Instrumenti i kontrole89Brojač kilometara
Ukupna zabilježena udaljenost
prikazuje se u km.
Brojač dnevno prijeđenih kilometara
Na stranici putnog računala prikazujese zabilježene udaljenost od
posljednjeg resetiranja. Dva brojača
dnevno prijeđenih kilometara mogu
se odabrati za različita putovanja.
Brojač dnevno prijeđenih kilometara
broji do 9999 km, a nakon toga
ponovno kreće od 0.
Sklop instrumenata srednje klase
opreme
Odaberite Info. stranicu ;
pritiskanjem Menu na ručici
pokazivača smjera. Okrenite kotačić
za podešavanje na ručici pokazivača
smjera i odaberite Trip 1 (Putovanje
1) ili Trip 2 (Putovanje 2) . Svaki brojač
dnevno prijeđenih kilometara može
se odvojeno ponovno postaviti
pritiskom na SET/CLR na ručici
pokazivača smjera, tijekom nekoliko
sekundi na odgovarajućoj stranici.
Sklop instrumenata više klase
opreme
Odaberite Info. stranicu J na
glavnom izborniku. Izaberite Put. A ili
Put. B pritiskanjem o na kolu
upravljača.
Svaki se brojač dnevno prijeđenih
kilometara može zasebno resetirati
dok je uključen kontakt: odaberite
dotičnu stranicu, pritisnite >.
Potvrdite pritiskom na 9.
Informacijski centar vozača 3 98.

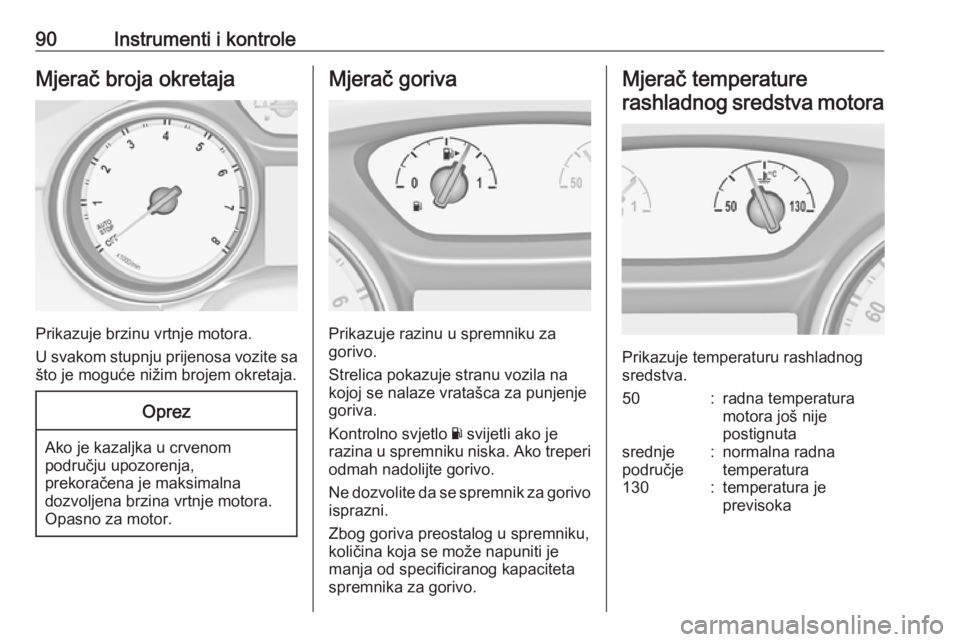

90Instrumenti i kontroleMjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu u spremniku za
gorivo.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može napuniti je
manja od specificiranog kapaciteta
spremnika za gorivo.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
50:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperatura130:temperatura je
previsoka

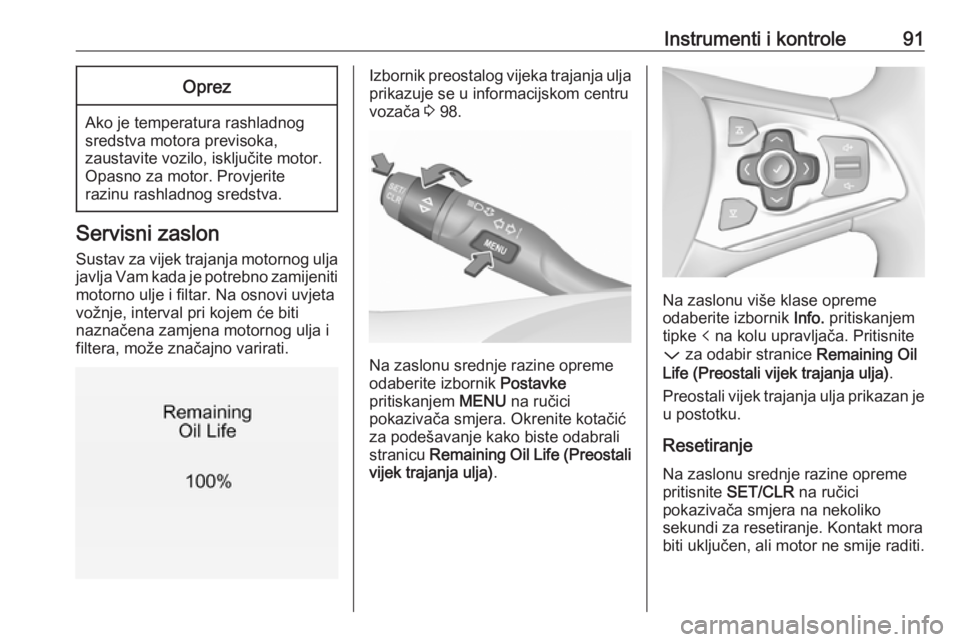

Instrumenti i kontrole91Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav za vijek trajanja motornog ulja
javlja Vam kada je potrebno zamijeniti motorno ulje i filtar. Na osnovi uvjeta
vožnje, interval pri kojem će biti
naznačena zamjena motornog ulja i
filtera, može značajno varirati.
Izbornik preostalog vijeka trajanja ulja prikazuje se u informacijskom centru
vozača 3 98.
Na zaslonu srednje razine opreme
odaberite izbornik Postavke
pritiskanjem MENU na ručici
pokazivača smjera. Okrenite kotačić
za podešavanje kako biste odabrali
stranicu Remaining Oil Life (Preostali
vijek trajanja ulja) .
Na zaslonu više klase opreme
odaberite izbornik Info. pritiskanjem
tipke p na kolu upravljača. Pritisnite
P za odabir stranice Remaining Oil
Life (Preostali vijek trajanja ulja) .
Preostali vijek trajanja ulja prikazan je u postotku.
Resetiranje
Na zaslonu srednje razine opreme
pritisnite SET/CLR na ručici
pokazivača smjera na nekoliko
sekundi za resetiranje. Kontakt mora biti uključen, ali motor ne smije raditi.

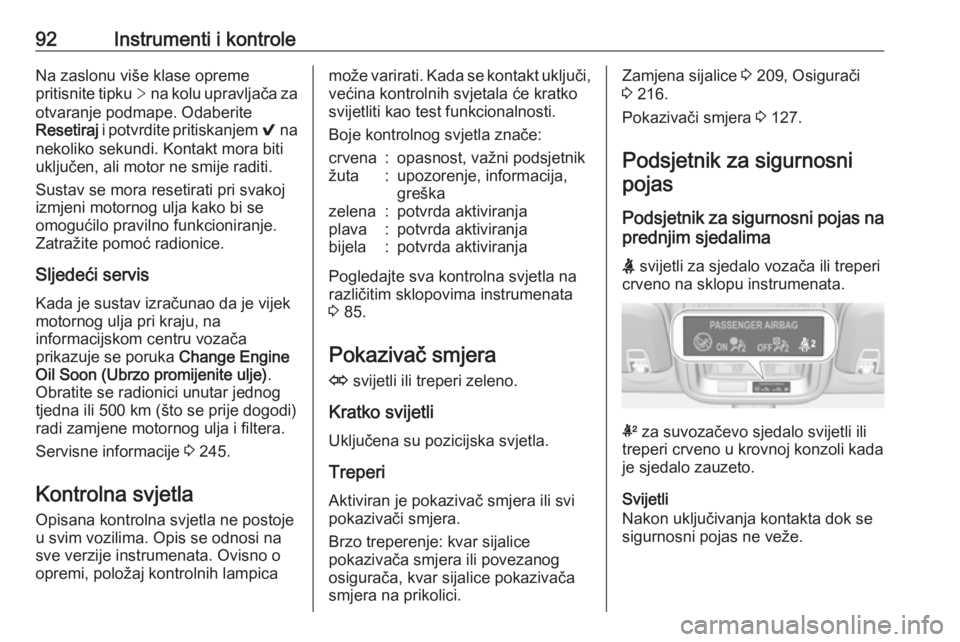

92Instrumenti i kontroleNa zaslonu više klase opreme
pritisnite tipku > na kolu upravljača za
otvaranje podmape. Odaberite
Resetiraj i potvrdite pritiskanjem 9 na
nekoliko sekundi. Kontakt mora biti uključen, ali motor ne smije raditi.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka Change Engine
Oil Soon (Ubrzo promijenite ulje) .
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi)
radi zamjene motornog ulja i filtera.
Servisne informacije 3 245.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampicamože varirati. Kada se kontakt uključi, većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 85.
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.
Zamjena sijalice 3 209, Osigurači
3 216.
Pokazivači smjera 3 127.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X svijetli za sjedalo vozača ili treperi
crveno na sklopu instrumenata.
k za suvozačevo sjedalo svijetli ili
treperi crveno u krovnoj konzoli kada
je sjedalo zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.

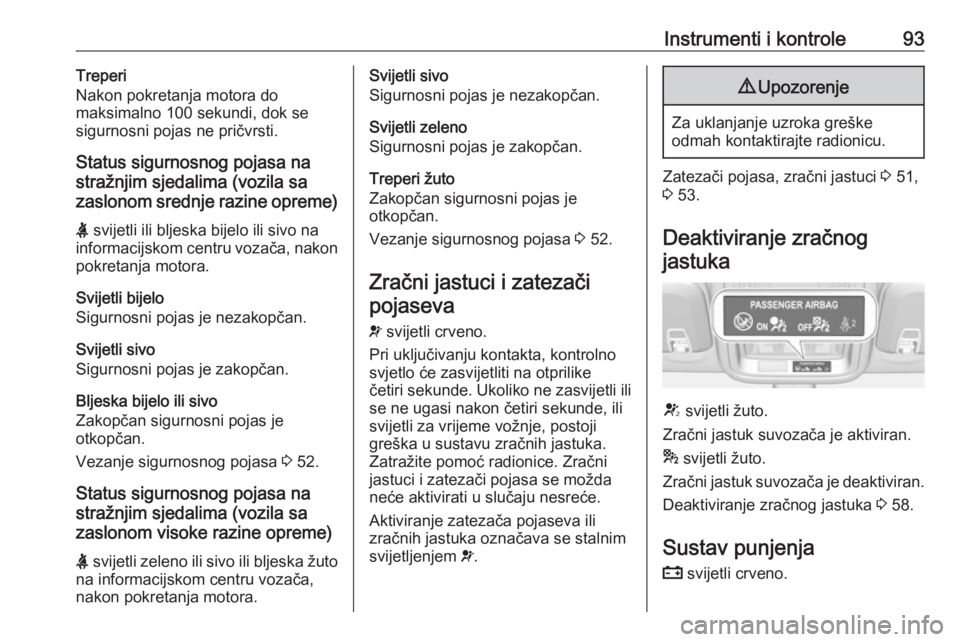

Instrumenti i kontrole93Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se sigurnosni pojas ne pričvrsti.
Status sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom srednje razine opreme)
X svijetli ili bljeska bijelo ili sivo na
informacijskom centru vozača, nakon pokretanja motora.
Svijetli bijelo
Sigurnosni pojas je nezakopčan.
Svijetli sivo
Sigurnosni pojas je zakopčan.
Bljeska bijelo ili sivo
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 52.
Status sigurnosnog pojasa na stražnjim sjedalima (vozila sa
zaslonom visoke razine opreme)
X svijetli zeleno ili sivo ili bljeska žuto
na informacijskom centru vozača, nakon pokretanja motora.Svijetli sivo
Sigurnosni pojas je nezakopčan.
Svijetli zeleno
Sigurnosni pojas je zakopčan.
Treperi žuto
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 52.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike
četiri sekunde . Ukoliko ne zasvijetli ili
se ne ugasi nakon četiri sekunde, ili svijetli za vrijeme vožnje, postoji
greška u sustavu zračnih jastuka.
Zatražite pomoć radionice. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9
Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 51,
3 53.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran. Deaktiviranje zračnog jastuka 3 58.
Sustav punjenja
p svijetli crveno.

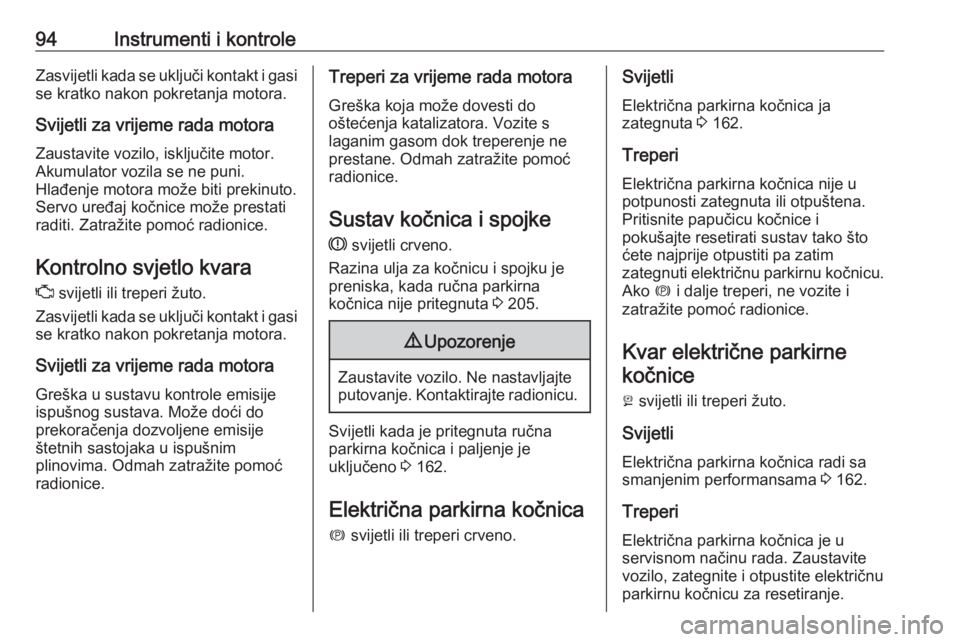

94Instrumenti i kontroleZasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojkeR svijetli crveno.
Razina ulja za kočnicu i spojku je
preniska, kada ručna parkirna
kočnica nije pritegnuta 3 205.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli kada je pritegnuta ručna
parkirna kočnica i paljenje je
uključeno 3 162.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 162.
Treperi
Električna parkirna kočnica nije u potpunosti zategnuta ili otpuštena.
Pritisnite papučicu kočnice i
pokušajte resetirati sustav tako što
ćete najprije otpustiti pa zatim
zategnuti električnu parkirnu kočnicu. Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirne kočnice
j svijetli ili treperi žuto.
Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 162.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu parkirnu kočnicu za resetiranje.
