Page 209 of 289

Conducerea şi utilizarea autovehiculului207ansamblului cu remorcă nu trebuie
redusă la conducerea autovehiculului
pe drumuri cu înclinaţie redusă (sub
8 %, de exemplu, pe autostrăzi).
Nu trebuie depăşită masa totală
maximă autorizată a autovehiculului
cu remorcă. Această masă este
specificată pe plăcuţa de identificare
3 261.
Sarcina pe cupla de tractare Sarcina pe cupla de tractare este
forţa pe care o exercită remorca pe
cuplajul sferic de tractare. Această
sarcină poate fi modificată prin
distribuţia încărcăturii din remorcă.
Sarcina maximă pe cupla de tractare
(75 kg) este specificată pe plăcuţa de
identificare a echipamentului de
tractare şi în documentaţia
autovehiculului. Încercaţi să obţineţi
sarcina maximă, în special când
tractaţi remorci grele. Sarcina pe
cupla de tractare nu trebuie să fie
niciodată mai mică de 25 kg.Sarcina pe puntea spate
În cazul tractării unei remorci cu
autovehiculul complet încărcat,
sarcina maximă autorizată pe axa
spate (conform plăcuţei de
identificare sau documentelor
autovehiculului) poate fi depăşită cu
40 kg. Dacă sarcina maximă
autorizată pe puntea spate este
depăşită, nu circulaţi cu viteză mai
mare de 100 km/h.
Echipamentul de tractareAtenţie
Când nu tractaţi, demontaţi
cuplajul sferic de tractare.
Depozitarea cuplajului sferic de
tractare
Săculeţul în care este ambalat
cuplajul sferic de tractare este
depozitat în compartimentul de
depozitare din spate, pe podea.
Treceţi chinga prin inelul de amarare
posterior, înfăşuraţi-o de două ori în
jurul săculeţului şi strângeţi-o pentru
a asigura săculeţul.
Page 210 of 289
208Conducerea şi utilizarea autovehicululuiMontarea cuplajului sferic de
tractare
Decuplaţi şi rabataţi în jos priza.
Îndepărtaţi dopul de etanşare din
alezajul pentru cuplajul sferic de
tractare şi depozitaţi-l.
Verificarea tensionării cuplajului
sferic de tractare
● Marcajul roşu de pe butonul
rotativ trebuie să fie orientat spremarcajul verde de pe cuplajul
sferic de tractare.
● Interstiţiul dintre butonul rotativ şi
cuplajul sferic de tractare trebuie să fie de circa 6 mm.
● Cheia trebuie să se afle în poziţia c.
În caz contrar, cuplajul sferic de
tractare trebuie să fie tensionat
înainte de introducere:
● Deblocaţi cuplajul sferic de tractare rotind cheia în poziţia c.
● Trageţi butonul rotativ în afară şi
rotiţi-l la maximum în sens orar.
Introducerea cuplajului sferic de
tractare
Page 211 of 289

Conducerea şi utilizarea autovehiculului209Introduceţi cuplajul sferic de tractare
tensionat în alezaj şi împingeţi-l
puternic în sus până când se fixează
în poziţie cu un declic.
Butonul rotativ revine în poziţia
iniţială, sprijinindu-se de cuplajul
sferic de tractare, fără interstiţiu.9 Avertisment
Nu atingeţi butonul rotativ în cursul
introducerii cuplajului.
Blocaţi cuplajul sferic de tractare
rotind cheia în poziţia e. Scoateţi
cheia şi închideţi clapeta de protecţie.
Inelul pentru cablul de siguranţă
Ataşaţi cablul de siguranţă de inel.
Verificarea corectitudinii montării
cuplajului sferic de tractare
● Marcajul verde de pe butonul rotativ trebuie să fie orientat spremarcajul verde de pe cuplajul
sferic de tractare.
● Nu trebuie să existe niciun interstiţiu între butonul rotativ şi
cuplajul sferic de tractare.
● Cuplajul sferic de tractare trebuie
să fie bine fixat în alezaj.
● Cuplajul sferic de tractare trebuie
să fie blocat în poziţie şi cheia săfie scoasă.9 Avertisment
Tractarea unei remorci este
permisă numai când este instalat
corect un cuplaj sferic de tractare. Dacă nu se fixează corect cuplajul
sferic de tractare, apelaţi la un
atelier service pentru asistenţă.
Demontarea cuplajului sferic de
tractare
Page 212 of 289
210Conducerea şi utilizarea autovehicululuiDeschideţi clapeta de protecţie şirotiţi cheia în poziţia c pentru
deblocarea cuplajului sferic de
tractare.
Trageţi butonul rotativ în afară şi rotiţi- l la maximum în sens orar. Trageţi în
jos cuplajul sferic de tractare pentru
a-l scoate.
Introduceţi dopul de etanşare în
alezaj. Rabataţi la loc priza.
Sistemul de asistenţă lastabilizarea remorcii
Dacă sistemul detectează mişcări
oscilante, puterea motorului este
redusă şi ansamblul autovehicul/
remorcă este frânat selectiv până la
încetarea oscilaţiilor. În timp ce
sistemul funcţionează, menţineţi
volanul cât mai stabil cu putinţă.
Sistemul de asistenţă la stabilizarea
remorcii este o funcţie a sistemului de control electronic al stabilităţii 3 173.
Page 213 of 289

Îngrijirea autovehiculului211Îngrijirea
autovehicululuiInformaţii generale .....................212
Accesoriile şi modificările autovehiculului ....................... 212
Compartimentele de depozitare din autovehicul .......................212
Reciclarea autovehiculelor la sfârşitul duratei de utilizare ....213
Verificarea autovehiculului .........213
Efectuarea de lucrări de întreţinere ............................... 213
Capota ..................................... 213
Uleiul de motor ........................ 214
Lichidul de răcire a motorului ..215
Lichidul de spălare ..................216
Frânele .................................... 216
Lichidul de frână ......................217
Bateria autovehiculului ............217
Dezaerarea sistemului de alimentare cu motorină ...........219
Înlocuirea ştergătorului de parbriz .................................... 219
Înlocuirea becurilor ....................220
Farurile cu halogen ..................220
Proiectoarele de ceaţă ............222Lămpile de poziţie din spate ....222
Lămpile de semnalizare laterale .................................... 226
Luminile pentru plăcuţa de înmatriculare ........................... 226
Luminile interioare ...................227
Iluminarea panoului de bord ....227
Sistemul electric .........................227
Siguranţele .............................. 227
Cutia cu siguranţe din compartimentul motor ............. 228
Cutia cu siguranţe din panoul de
bord ........................................ 230
Cutia de siguranţe din portbagaj ................................ 233
Trusa de scule ........................... 234
Uneltele ................................... 234
Jantele şi anvelopele .................235
Anvelopele de iarnă .................235
Etichetele anvelopelor .............235
Presiunea în anvelope .............236
Sistemul de monitorizare a presiunii în anvelope ..............237
Adâncimea profilului căii de rulare ...................................... 241
Schimbarea dimensiunii jantelor şi anvelopelor ......................... 242
Capacele de roţi ......................242
Lanţurile antiderapante ............243Setul pentru depanarea
anvelopelor ............................. 243
Înlocuirea roţii .......................... 246
Roata de rezervă .....................249
Pornirea asistată ........................251
Tractarea ................................... 253
Tractarea autovehiculului ........253
Tractarea altui autovehicul ......254
Îngrijirea aspectului ....................255
Întreţinerea exterioară .............255
Îngrijirea interiorului .................257
Page 214 of 289

212Îngrijirea autovehicululuiInformaţii generaleAccesoriile şi modificărileautovehiculului
Vă recomandăm să utilizaţi piese de
schimb şi accesorii originale şi
componente omologate special
pentru autovehiculul dumneavoastră.
Nu putem evalua sau garanta
fiabilitatea altor produse - chiar dacă
acestea sunt omologate conform
standardelor de ramură sau în alt
mod.
Nu operaţi modificări la sistemul
electric, de exemplu prin conectarea
de consumatori suplimentari sau
modificarea unităţilor electronice de
control (chip tuning).Atenţie
La transportul autovehiculului pe
un tren sau pe un autovehicul
pentru recuperare, apărătoarele
de noroi s-ar putea deteriora.
Compartimentele de
depozitare din autovehicul
Parcarea pe perioade
îndelungate
Dacă autovehiculul urmează să fie
parcat timp de mai multe luni:
● Spălaţi şi ceruiţi autovehiculul.
● Verificaţi stratul de ceară din compartimentul motor şi de lapartea inferioară a caroseriei.
● Curăţaţi şi protejaţi chederele din
cauciuc.
● Umpleţi complet rezervorul de combustibil.
● Schimbaţi uleiul de motor. ● Goliţi rezervorul lichidului de spălare.
● Verificaţi protecţia antigel şi anticoroziune a lichidului de
răcire.
● Corectaţi presiunea în anvelope la valoarea specificată pentru
sarcină maximă.● Parcaţi autovehiculul în locuri uscate şi bine ventilate. Cuplaţi
treapta 1-a de viteze sau
marşarierul sau aduceţi maneta
selectorului de viteze în poziţia
P . Blocaţi roţile autovehiculului.
● Nu aplicaţi frâna de parcare. ● Deschideţi capota, închideţi toate
portierele şi încuiaţi
autovehiculul.
● Deconectaţi borna negativă a bateriei autovehiculului. Reţineţică toate sistemele sunt
nefuncţionale, de ex. sistemul de
alarmă antifurt.
Repunerea în exploatare
Când autovehiculul urmează să fie
repus în exploatare:
● Conectaţi borna negativă a bateriei autovehiculului. Activaţiunitatea electronică de control ageamurilor acţionate electric.
● Verificaţi presiunea în anvelope.
● Umpleţi rezervorul lichidului de spălare.
● Verificaţi nivelul uleiului de motor.
Page 215 of 289
Îngrijirea autovehiculului213● Verificaţi nivelul lichidului derăcire.
● Montaţi plăcuţa de înmatriculare dacă este necesar.
Reciclarea autovehiculelor la sfârşitul duratei deutilizare
Pe website-ul nostru sunt disponibileinformaţii cu privire la centrele de
recuperare a autovehiculelor la
sfârşitul duratei de utilizare şi la
reciclarea autovehiculelor la sfârşitul
duratei de utilizare, acolo unde
aceste operaţiuni sunt impuse prin legislaţie. Încredinţaţi această
activitate numai centrelor de reciclare
autorizate.Verificarea
autovehiculului
Efectuarea de lucrări deîntreţinere9 Avertisment
Derulaţi verificări în
compartimentul motor numai cu contactul decuplat.
Ventilatorul de răcire poate intra în funcţiune şi când contactul este
decuplat.
9 Pericol
Sistemul de aprindere utilizează
tensiuni extrem de înalte. Nu
atingeţi.
Capota
Deschiderea
Trageţi maneta de deblocare şi
readuceţi-o în poziţia iniţială.

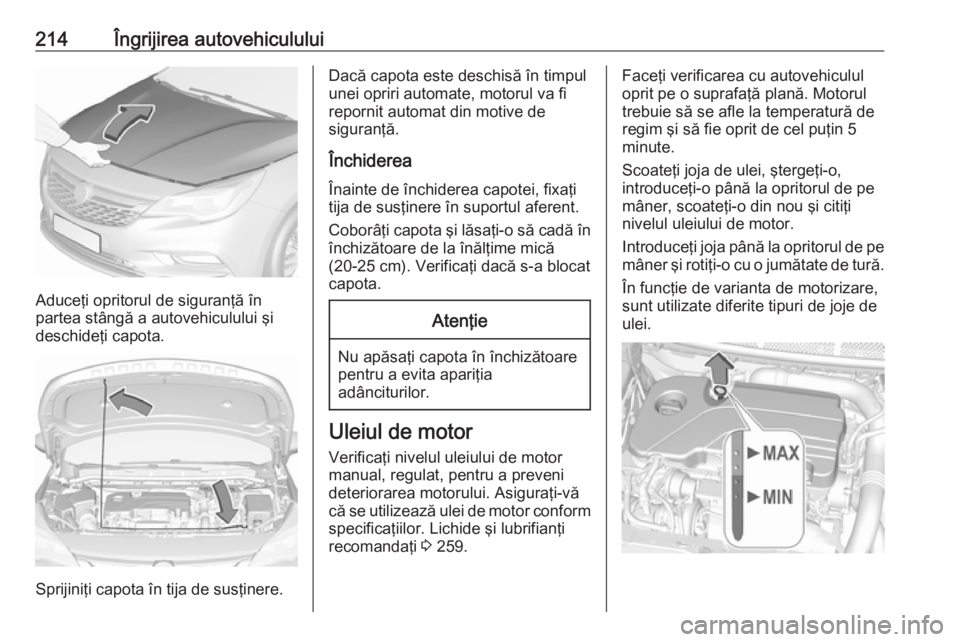

Page 216 of 289

214Îngrijirea autovehiculului
Aduceţi opritorul de siguranţă în
partea stângă a autovehiculului şi
deschideţi capota.
Sprijiniţi capota în tija de susţinere.
Dacă capota este deschisă în timpul
unei opriri automate, motorul va fi
repornit automat din motive de
siguranţă.
Închiderea
Înainte de închiderea capotei, fixaţi
tija de susţinere în suportul aferent.
Coborâţi capota şi lăsaţi-o să cadă în închizătoare de la înălţime mică
(20-25 cm). Verificaţi dacă s-a blocat
capota.Atenţie
Nu apăsaţi capota în închizătoare
pentru a evita apariţia
adânciturilor.
Uleiul de motor
Verificaţi nivelul uleiului de motor
manual, regulat, pentru a preveni
deteriorarea motorului. Asiguraţi-vă
că se utilizează ulei de motor conform specificaţiilor. Lichide şi lubrifianţi
recomandaţi 3 259.
Faceţi verificarea cu autovehiculul
oprit pe o suprafaţă plană. Motorul
trebuie să se afle la temperatură de regim şi să fie oprit de cel puţin 5
minute.
Scoateţi joja de ulei, ştergeţi-o,
introduceţi-o până la opritorul de pe mâner, scoateţi-o din nou şi citiţi
nivelul uleiului de motor.
Introduceţi joja până la opritorul de pe mâner şi rotiţi-o cu o jumătate de tură.
În funcţie de varianta de motorizare,
sunt utilizate diferite tipuri de joje de
ulei.
