Eşya saklama ve bagaj bölümleri63Eşya saklama ve
bagaj bölümleriEşya saklama bölümleri ...............63
Torpido gözü ............................. 63
İçecek tutucuları ........................64
Ön kısımdaki eşya saklama gözü .......................................... 64
Koltuğun altındaki eşya koyma gözü .......................................... 65
Kol dayanağındaki eşya saklama gözü ........................... 65
Orta konsoldaki eşya koyma yeri ............................................ 66
Arkadaki taşıyıcı sistem
(Flex-Fix System) .....................67
Bagaj bölümü ............................... 84
Arka kısımdaki eşya muhafaza bölümü ...................................... 89
Bagaj bölmesi örtüsü .................89
Arka tabandaki eşya saklama gözü kapağı .............................. 91
Sabitleme halkaları ....................94
Yük yönetim sistemi (FlexOrganizer) ........................94
Emniyet ağı ............................... 96Üçgen ikaz reflektörü .................97
İlk yardım çantası ......................98
Tavan üstü bagaj taşıyıcısı ..........99
Tavan bagajı .............................. 99
Aracı yükleme talimatı ...............100Eşya saklama bölümleri9Uyarı
Eşya saklama bölümlerinde ağır
veya keskin nesneler saklamayın.
Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir
kaza durumunda eşya saklama
bölümünün kapağı açılabilir ve
etrafa savrulan nesneler araçta
bulunan kişilerin yaralanmalarına
sebep olabilir.
Torpido gözü

64Eşya saklama ve bagaj bölümleriTorpido gözünde bir anahtar yuvası,
bir kredi kartı yuvası, bir bozuk para
yuvası ve bir de kilitli büjon adaptörü
yuvası bulunur.
Sürüş esnasında torpido gözü kapalı
olmalıdır.
İçecek tutucuları
Bardak tutucuları orta konsolda
bulunmaktadır.
Modele bağlı olarak, bardak tutucular
ön konsoldaki kapağın altında
bulunmaktadır. Kapağı arkaya doğru
itin. Orta raf çıkarıldıktan sonra şişeler burda muhafaza edilebilir 3 66.
İlave bardak tutucuları arka kol
dayanağında yer almaktadır. Kol
dayanağını aşağıya yatırın.
Ön kısımdaki eşya saklamagözü
Direksiyonun yanında bir eşya
saklama gözü bulumaktadır.

Eşya saklama ve bagaj bölümleri65Koltuğun altındaki eşya
koyma gözü
Girinti kısmındaki düğmeye basın ve
çekmece şeklindeki gözü dışarı
çıkarın. Maksimum yük taşıma
kapasitesi: 3 kg . Eşya koyma gözünü
kapatmak için koltuk altına itin ve
yerine oturmasını sağlayın.
Arka taşıyıcı sistemli versiyonda
3 67, lastik tamir kiti çekmecede
saklanır.
Lastik tamir seti 3 279.
Kol dayanağındaki eşya
saklama gözü
Ön kol dayanağının altındaki eşya
saklama gözü
Kol dayanağını yukarı kaldırmak için
ilgili tuşa basın. Kol dayanağı en geri
konuma getirilmiş olalidir.
Arka kol dayanağındaki eşya
saklama gözü
Kol dayanağını aşağıya yatırın ve
kapağını açın.
Kol dayanağını tekrar yukarı
katlamadan önce kapağını kapatın.

66Eşya saklama ve bagaj bölümleriOrta konsoldaki eşyakoyma yeri
Ön konsol
Bu göz küçük eşyaların muhafaza
edilmesi için kullanılır.
Aracınızın modeline bağlı olmakla
birlikte bagaj bölümü örtüsünün
altında bir eşya saklama gözü
bulunmaktadır.
Kapağı arkaya doğru itin.
Bardak tutucusunun çerçevesini
çıkarmak için düğmeye bastırın.
Çerçeve torpido gözünde muhafaza
edilebilir.
Orta rafın altında başka bir bölme
daha bulunur. Orta rafı yukarı katlayın ve dikey konumda sabitleyin. Bardak
tutucusunun çerçevesi, şişelerin
muhafazası için tekrar entegre
edilebilir.
Arka konsol
Çekmeceyi dışarı çekin.
Dikkat
Kül veya başka yanıcı nesneler
için kullanmayınız.

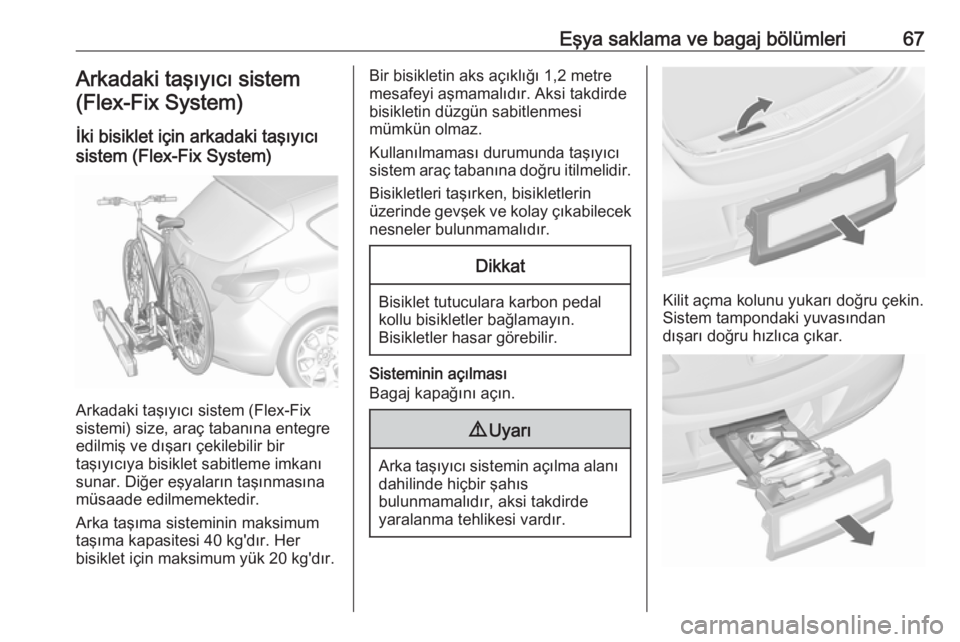

Eşya saklama ve bagaj bölümleri67Arkadaki taşıyıcı sistem(Flex-Fix System)
İki bisiklet için arkadaki taşıyıcı
sistem (Flex-Fix System)
Arkadaki taşıyıcı sistem (Flex-Fix
sistemi) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya bisiklet sabitleme imkanı
sunar. Diğer eşyaların taşınmasına
müsaade edilmemektedir.
Arka taşıma sisteminin maksimum
taşıma kapasitesi 40 kg'dır. Her
bisiklet için maksimum yük 20 kg'dır.
Bir bisikletin aks açıklığı 1,2 metre
mesafeyi aşmamalıdır. Aksi takdirde
bisikletin düzgün sabitlenmesi
mümkün olmaz.
Kullanılmaması durumunda taşıyıcı
sistem araç tabanına doğru itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Bisiklet tutuculara karbon pedal
kollu bisikletler bağlamayın.
Bisikletler hasar görebilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
Kilit açma kolunu yukarı doğru çekin.
Sistem tampondaki yuvasından
dışarı doğru hızlıca çıkar.

68Eşya saklama ve bagaj bölümleriArka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Arka lambaların montajı
İlk önce arkadaki lambayı, ( 1),
ardından öndeki lambayı ( 2) saklama
yuvasından çıkarın.
Arka lambaların arka tarafındaki
lamba desteğini tamamen dışarı
çıkarın.
Kapatma kolunu aşağıya doğru
bastırın ve lamba desteğini yerine
oturana kadar bağlantı elemanına
bastırın.
Bu işlemi her bir arka lamba için
uygulayın.

Eşya saklama ve bagaj bölümleri69

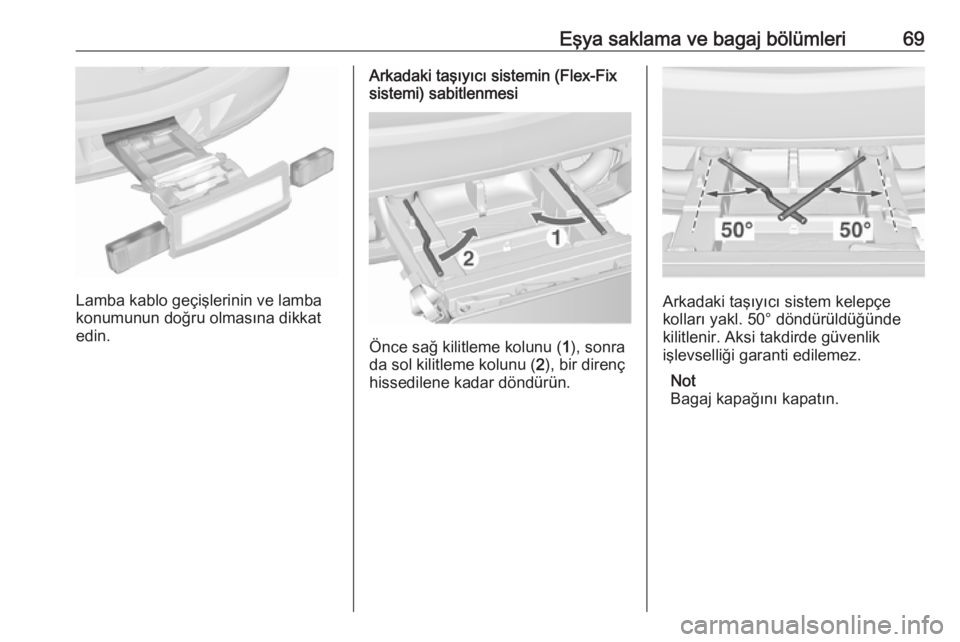

Lamba kablo geçişlerinin ve lamba
konumunun doğru olmasına dikkat
edin.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Önce sağ kilitleme kolunu ( 1), sonra
da sol kilitleme kolunu ( 2), bir direnç
hissedilene kadar döndürün.
Arkadaki taşıyıcı sistem kelepçe
kolları yakl. 50° döndürüldüğünde kilitlenir. Aksi takdirde güvenlik
işlevselliği garanti edilemez.
Not
Bagaj kapağını kapatın.

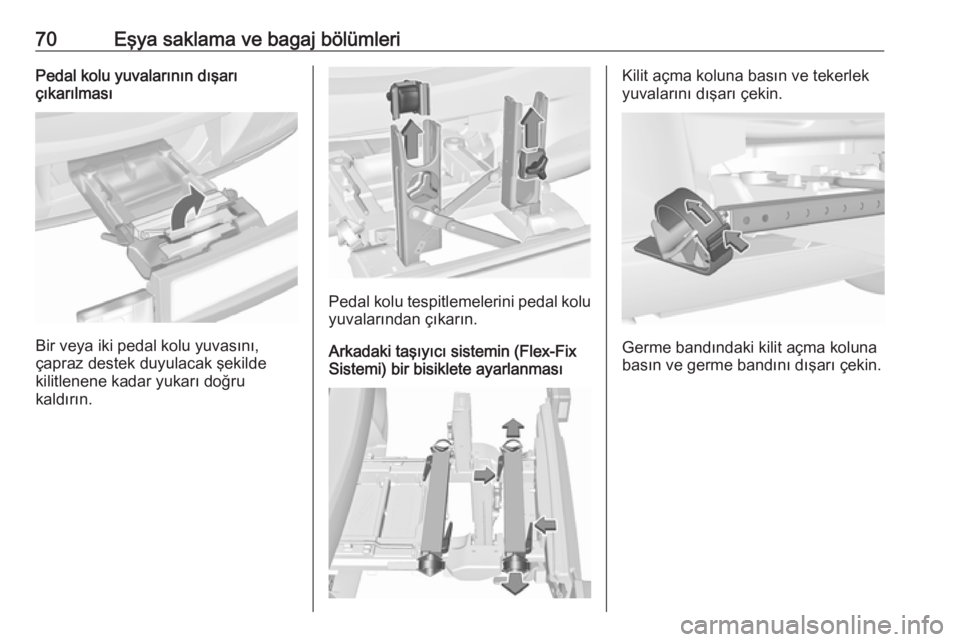

70Eşya saklama ve bagaj bölümleriPedal kolu yuvalarının dışarı
çıkarılması
Bir veya iki pedal kolu yuvasını,
çapraz destek duyulacak şekilde
kilitlenene kadar yukarı doğru
kaldırın.
Pedal kolu tespitlemelerini pedal kolu
yuvalarından çıkarın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) bir bisiklete ayarlanması
Kilit açma koluna basın ve tekerlek
yuvalarını dışarı çekin.
Germe bandındaki kilit açma koluna
basın ve germe bandını dışarı çekin.
