2016 OPEL ASTRA J Sürücü El Kitabı (in Turkish)

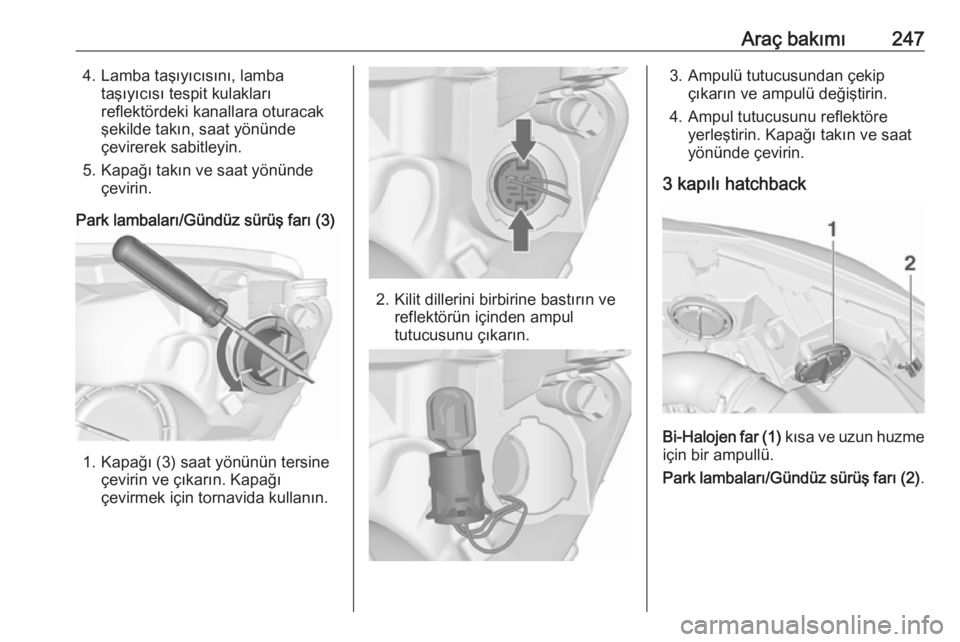

Araç bakımı2474. Lamba taşıyıcısını, lambataşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
5. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş farı (3)
1. Kapağı (3) saat yönünün tersine çevirin ve çıkarın. Kapağı
çevirmek için tornavida kullanın.
2. Kilit dillerini birbirine bastırın ve reflektörün içinden ampul
tutucusunu çıkarın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul tutucusunu reflektöre yerleştirin. Kapağı takın ve saat
yönünde çevirin.
3 kapılı hatchback
Bi-Halojen far (1) kısa ve uzun huzme
için bir ampullü.
Park lambaları/Gündüz sürüş farı (2) .

248Araç bakımıKısa/uzun huzmeli far (1)
1. Kapağı (1) saat yönünün tersineçevirin ve çıkarın.
2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo
soketinden çıkarın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lambataşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Park lambaları/Gündüz sürüş farı (2)
1. Ampul duyunu (2) saat yönünün tersine döndürün ve yuvadan
çıkmasını sağlayın. Ampul
duyunu reflektörden çıkarıp alın.

Araç bakımı249

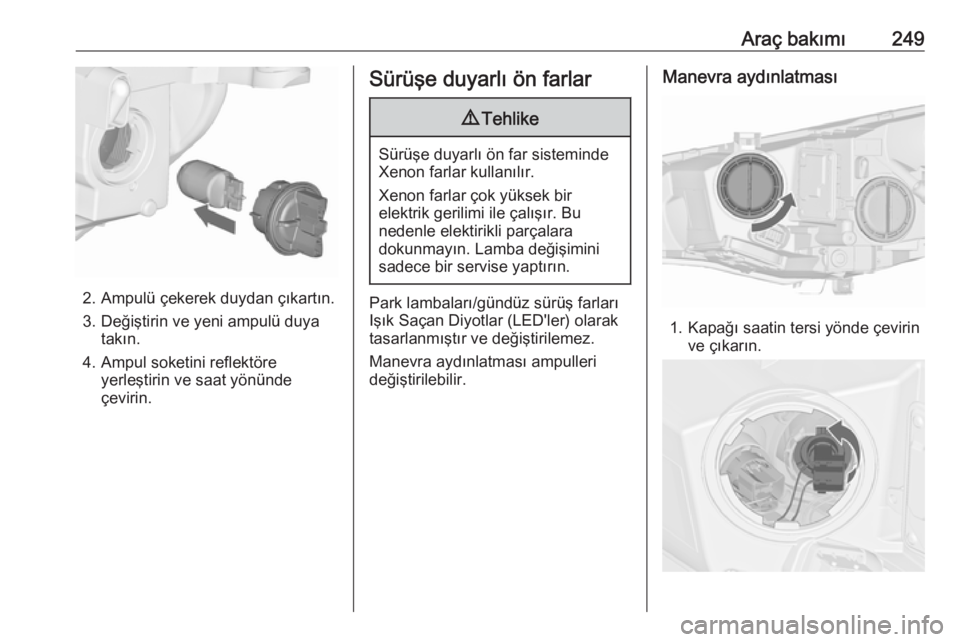

2. Ampulü çekerek duydan çıkartın.3. Değiştirin ve yeni ampulü duya takın.
4. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
Sürüşe duyarlı ön farlar9 Tehlike
Sürüşe duyarlı ön far sisteminde
Xenon farlar kullanılır.
Xenon farlar çok yüksek bir
elektrik gerilimi ile çalışır. Bu
nedenle elektirikli parçalara
dokunmayın. Lamba değişimini
sadece bir servise yaptırın.
Park lambaları/gündüz sürüş farları
Işık Saçan Diyotlar (LED'ler) olarak
tasarlanmıştır ve değiştirilemez.
Manevra aydınlatması ampulleri
değiştirilebilir.
Manevra aydınlatması
1. Kapağı saatin tersi yönde çevirin ve çıkarın.

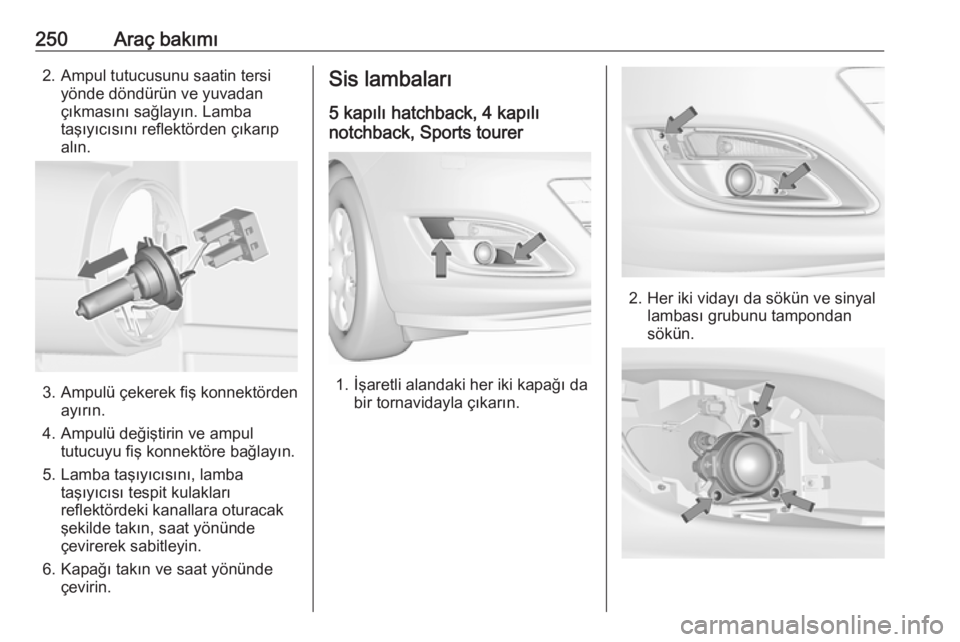

250Araç bakımı2. Ampul tutucusunu saatin tersiyönde döndürün ve yuvadan
çıkmasını sağlayın. Lamba
taşıyıcısını reflektörden çıkarıp
alın.
3. Ampulü çekerek fiş konnektörden ayırın.
4. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
5. Lamba taşıyıcısını, lamba taşıyıcısı tespit kulaklarıreflektördeki kanallara oturacak
şekilde takın, saat yönünde
çevirerek sabitleyin.
6. Kapağı takın ve saat yönünde çevirin.
Sis lambaları
5 kapılı hatchback, 4 kapılı
notchback, Sports tourer
1. İşaretli alandaki her iki kapağı da bir tornavidayla çıkarın.
2. Her iki vidayı da sökün ve sinyallambası grubunu tampondan
sökün.

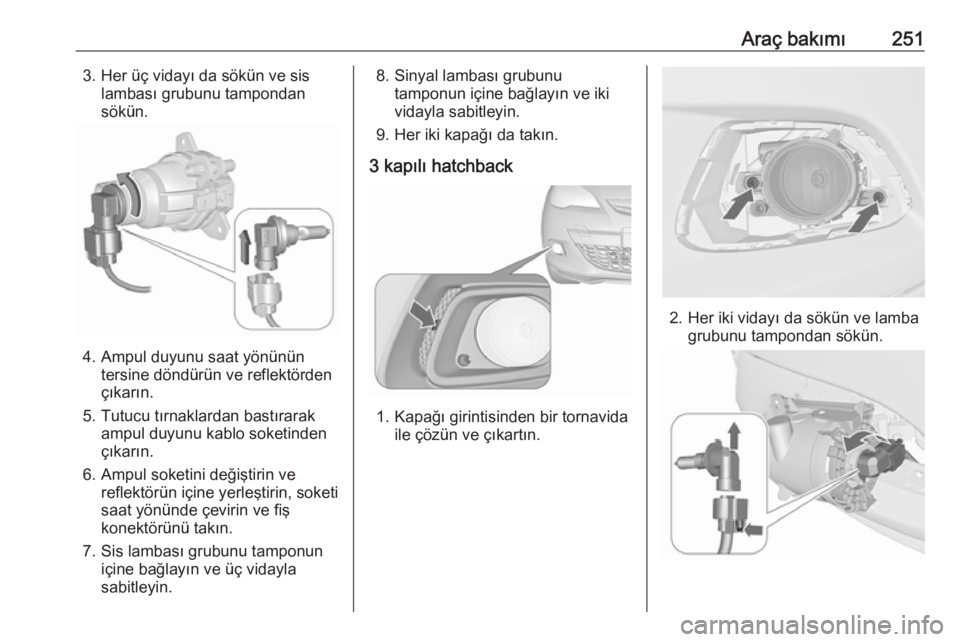

Araç bakımı2513. Her üç vidayı da sökün ve sislambası grubunu tampondan
sökün.
4. Ampul duyunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
5. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
6. Ampul soketini değiştirin ve reflektörün içine yerleştirin, soketi
saat yönünde çevirin ve fiş
konektörünü takın.
7. Sis lambası grubunu tamponun içine bağlayın ve üç vidayla
sabitleyin.
8. Sinyal lambası grubunu tamponun içine bağlayın ve iki
vidayla sabitleyin.
9. Her iki kapağı da takın.
3 kapılı hatchback
1. Kapağı girintisinden bir tornavida ile çözün ve çıkartın.
2. Her iki vidayı da sökün ve lambagrubunu tampondan sökün.

252Araç bakımı3. Ampul duyunu saat yönününtersine döndürün ve reflektörden
çıkarın.
4. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
5. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
6. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
7. Her iki cıvatayı sıkarak lamba grubunu takın.
8. Kapağı monte edin ve kilitleyin.Ön dönüş sinyali lambaları
5 kapılı hatchback, 4 kapılı
notchback, Sports tourer
1. İşaretli alandaki her iki kapağı da bir tornavidayla çıkarın.
2. Her iki vidayı da sökün ve lambagrubunu tampondan sökün.
3.Her iki tutucu tırnağına bastırarak,
ampul duyunu reflektörden
çıkarın.

Araç bakımı253

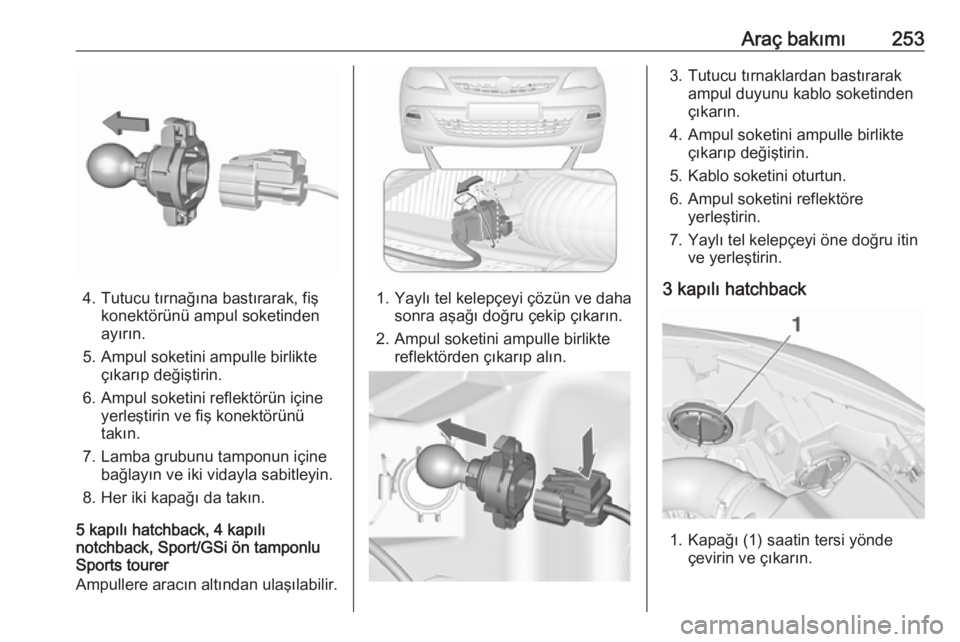

4. Tutucu tırnağına bastırarak, fişkonektörünü ampul soketinden
ayırın.
5. Ampul soketini ampulle birlikte çıkarıp değiştirin.
6. Ampul soketini reflektörün içine yerleştirin ve fiş konektörünü
takın.
7. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
8. Her iki kapağı da takın.
5 kapılı hatchback, 4 kapılı
notchback, Sport/GSi ön tamponlu
Sports tourer
Ampullere aracın altından ulaşılabilir.1. Yaylı tel kelepçeyi çözün ve daha sonra aşağı doğru çekip çıkarın.
2. Ampul soketini ampulle birlikte reflektörden çıkarıp alın.
3. Tutucu tırnaklardan bastırarakampul duyunu kablo soketinden
çıkarın.
4. Ampul soketini ampulle birlikte çıkarıp değiştirin.
5. Kablo soketini oturtun.
6. Ampul soketini reflektöre yerleştirin.
7. Yaylı tel kelepçeyi öne doğru itin ve yerleştirin.
3 kapılı hatchback
1. Kapağı (1) saatin tersi yönde çevirin ve çıkarın.

254Araç bakımı
2. Ampul soketini saat yönü tersineçevirerek reflektörden ayırın ve
çekin.
3. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
4. Değiştirin ve yeni ampulü saatyönünde çevirerek duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın ve saat yönünde çevirin.
Arka lambalar 5 kapılı hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.
2. Plastik tespit somununu içerdenelle çıkarın.
