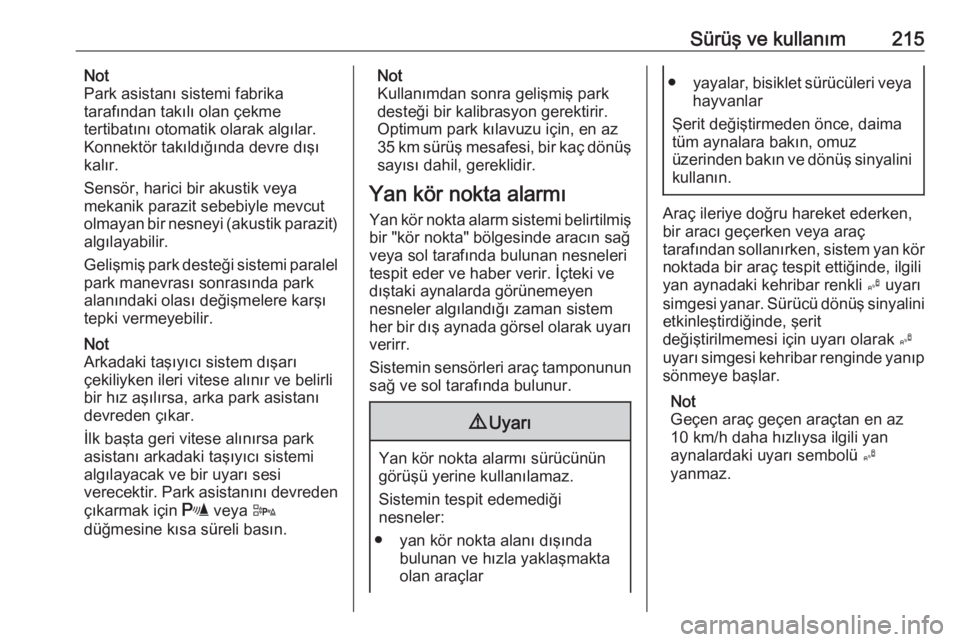

Sürüş ve kullanım215Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Arkadaki taşıyıcı sistem dışarı
çekiliyken ileri vitese alınır ve belirli
bir hız aşılırsa, arka park asistanı
devreden çıkar.
İlk başta geri vitese alınırsa park
asistanı arkadaki taşıyıcı sistemi
algılayacak ve bir uyarı sesi
verecektir. Park asistanını devreden
çıkarmak için r veya D
düğmesine kısa süreli basın.Not
Kullanımdan sonra gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı
verirr.
Sistemin sensörleri araç tamponunun sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi kehribar renginde yanıp
sönmeye başlar.
Not
Geçen araç geçen araçtan en az
10 km/h daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmaz.

216Sürüş ve kullanım
Yan kör nokta alarmı 10 km/saat ile140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 137.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde (DIC) bir mesaj ile
belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yakl. 3 metre bir bölgeyi
kapsar. Bu bölge her bir yan aynadan
başlar ve arkaya doğru yaklaşık
3 metre bir mesafede uzanır. Bu
bölgenin yerden yüksekliği yakl.
0,5 metre ila 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen
araçlar tespit edilmez.
Arıza Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz veya sulu kar
ile kaplandığında, yan kör nokta
alarmı çalışmaz. Temizleme
talimatları 3 294.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan ötürü
çalışmadığında, Sürücü Bilgi
Sisteminde (DIC) bir mesaj
görüntülenir. Kalıcı bir arıza
durumunda bir atölye desteğine
başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında

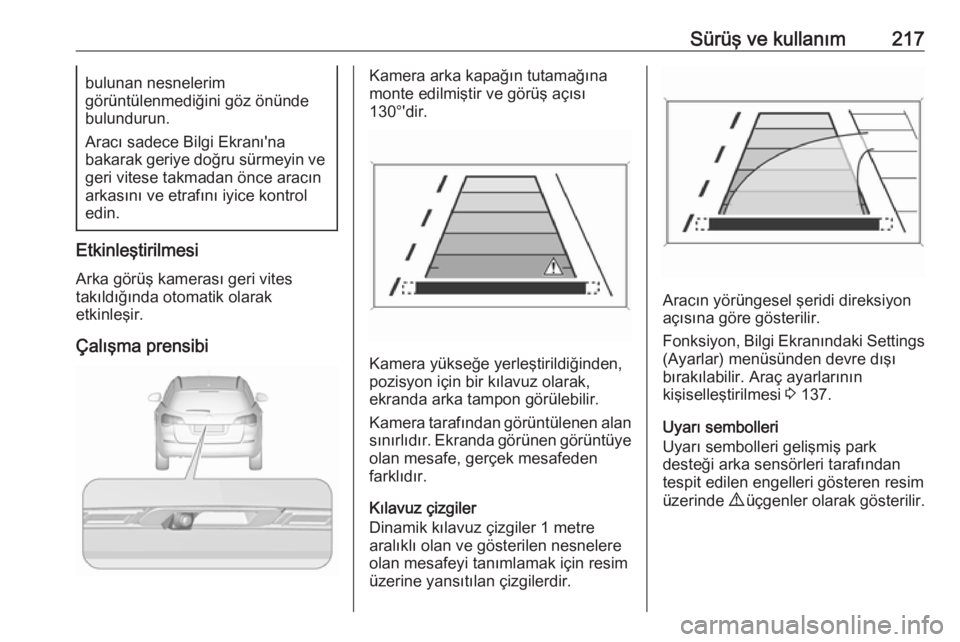

Sürüş ve kullanım217bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera arka kapağın tutamağına
monte edilmiştir ve görüş açısı
130°'dir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim
üzerine yansıtılan çizgilerdir.
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 137.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.

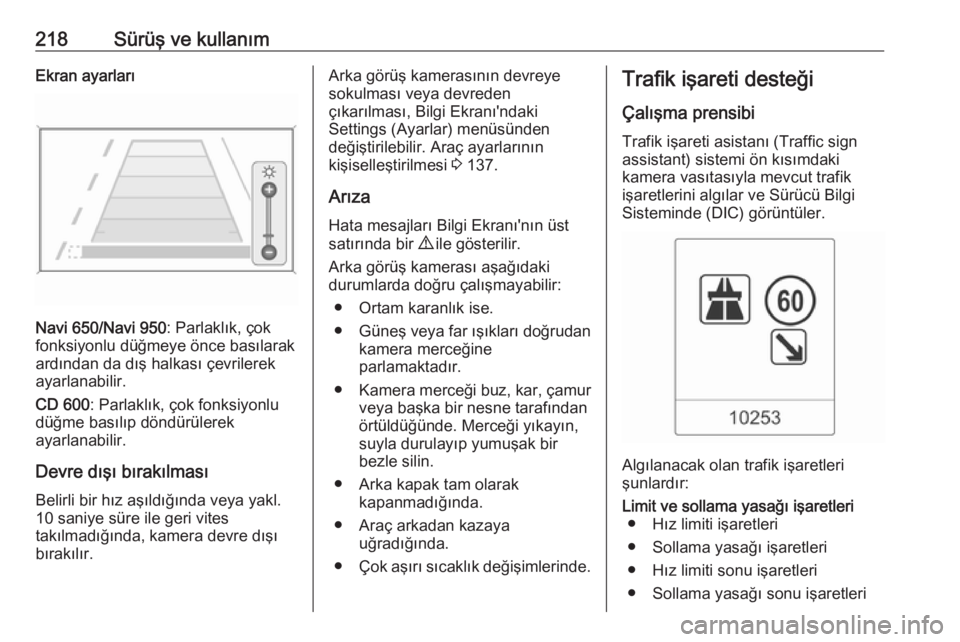

218Sürüş ve kullanımEkran ayarları
Navi 650/Navi 950: Parlaklık, çok
fonksiyonlu düğmeye önce basılarak
ardından da dış halkası çevrilerek
ayarlanabilir.
CD 600 : Parlaklık, çok fonksiyonlu
düğme basılıp döndürülerek
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 137.
Arıza Hata mesajları Bilgi Ekranı'nın üstsatırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafındanörtüldüğünde. Merceği yıkayın,suyla durulayıp yumuşak bir
bezle silin.
● Arka kapak tam olarak kapanmadığında.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.Trafik işareti desteği
Çalışma prensibiTrafik işareti asistanı (Traffic sign
assistant) sistemi ön kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve Sürücü Bilgi
Sisteminde (DIC) görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● Hız limiti işaretleri
● Sollama yasağı işaretleri
● Hız limiti sonu işaretleri
● Sollama yasağı sonu işaretleri

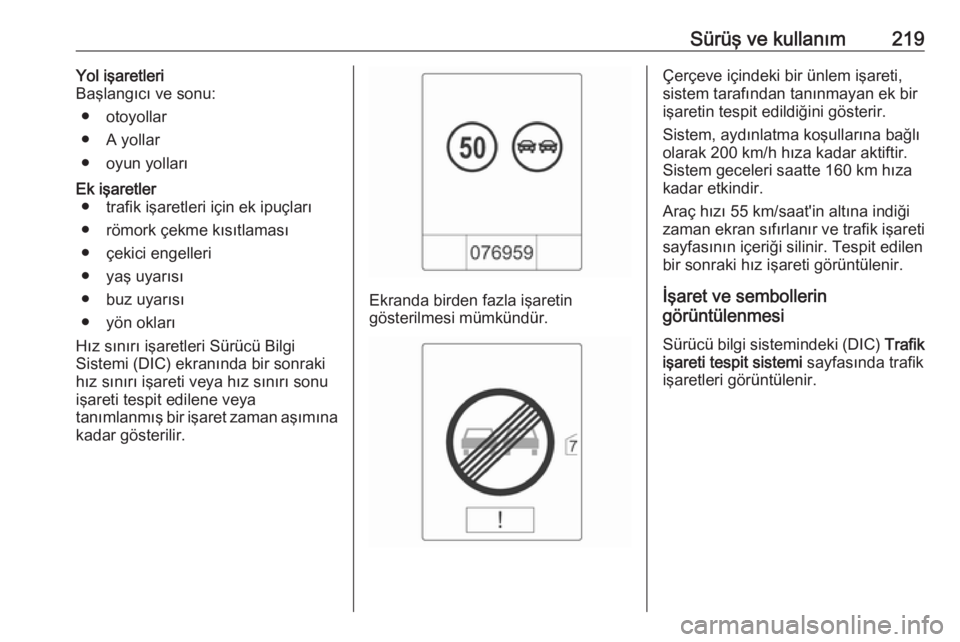

Sürüş ve kullanım219Yol işaretleri
Başlangıcı ve sonu:
● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork çekme kısıtlaması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● yön okları
Hız sınırı işaretleri Sürücü Bilgi
Sistemi (DIC) ekranında bir sonraki
hız sınırı işareti veya hız sınırı sonu
işareti tespit edilene veya
tanımlanmış bir işaret zaman aşımına
kadar gösterilir.
Ekranda birden fazla işaretin
gösterilmesi mümkündür.
Çerçeve içindeki bir ünlem işareti,
sistem tarafından tanınmayan ek bir
işaretin tespit edildiğini gösterir.
Sistem, aydınlatma koşullarına bağlı
olarak 200 km/h hıza kadar aktiftir.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
Araç hızı 55 km/saat'in altına indiği
zaman ekran sıfırlanır ve trafik işareti sayfasının içeriği silinir. Tespit edilen
bir sonraki hız işareti görüntülenir.
İşaret ve sembollerin
görüntülenmesi
Sürücü bilgi sistemindeki (DIC) Trafik
işareti tespit sistemi sayfasında trafik
işaretleri görüntülenir.

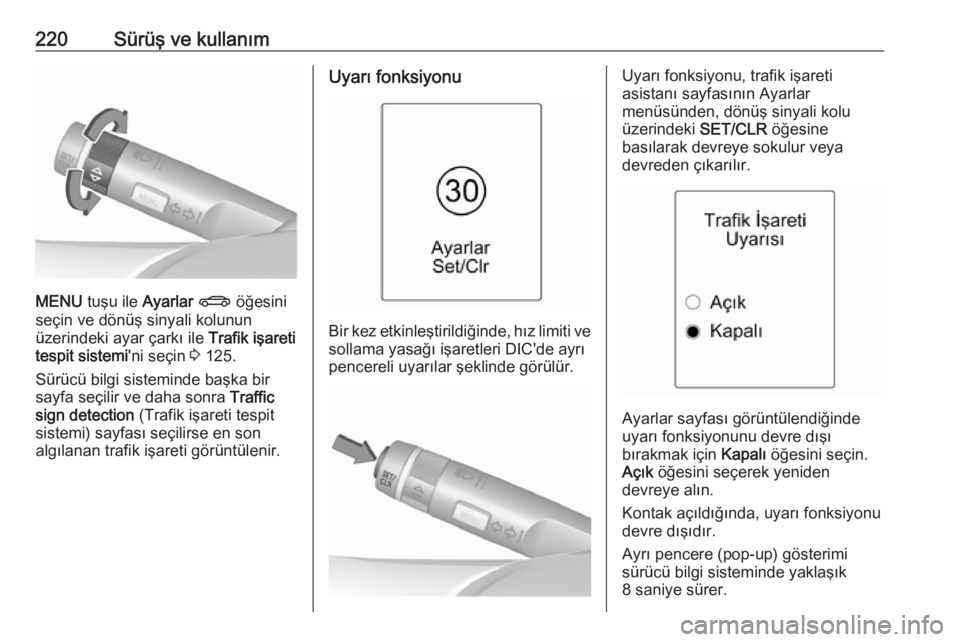

220Sürüş ve kullanım
MENU tuşu ile Ayarlar X öğesini
seçin ve dönüş sinyali kolunun
üzerindeki ayar çarkı ile Trafik işareti
tespit sistemi 'ni seçin 3 125.
Sürücü bilgi sisteminde başka bir sayfa seçilir ve daha sonra Traffic
sign detection (Trafik işareti tespit
sistemi) sayfası seçilirse en son
algılanan trafik işareti görüntülenir.
Uyarı fonksiyonu
Bir kez etkinleştirildiğinde, hız limiti ve
sollama yasağı işaretleri DIC'de ayrı
pencereli uyarılar şeklinde görülür.
Uyarı fonksiyonu, trafik işareti
asistanı sayfasının Ayarlar
menüsünden, dönüş sinyali kolu üzerindeki SET/CLR öğesine
basılarak devreye sokulur veya
devreden çıkarılır.
Ayarlar sayfası görüntülendiğinde
uyarı fonksiyonunu devre dışı
bırakmak için Kapalı öğesini seçin.
Açık öğesini seçerek yeniden
devreye alın.
Kontak açıldığında, uyarı fonksiyonu
devre dışıdır.
Ayrı pencere (pop-up) gösterimi
sürücü bilgi sisteminde yaklaşık
8 saniye sürer.

Sürüş ve kullanım221Sistem sıfırlamaTrafik işareti belleğinin içeriği, trafik
işareti asistanı sayfasının Ayarlar menüsünden, dönüş sinyali kolundaki
SET/CLR düğmesi basılı tutularak
temizlenebilir. Başarılı bir sıfırlama
sonrasında bir uyarı sesi çalar ve bir
sonraki trafik işareti algılanana dek
aşağıdaki sinyal gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
sıfırlanır.
Arıza
Aşağıdaki durumlarda trafik işaretiasistanı sistemi doğru çalışmayabilir:
● Ön kameranın bulunduğu ön cam
temiz olmadığında.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.
● Şiddetli yağmur, kar, direk güneş
ışığı veya gölgelenme gibi
olumsuz şartlar oluşabilir. Bu
durumda, Sürücü Bilgi
Sisteminde Trafik İşareti
Algılaması Yok Hava Nedeniyle
görüntülenir.
● Trafik işaretleri hatalı monte edildiğinde veya hasarlı
olduğunda.
● Trafik işaretleri ile ilgili Viyana Anlaşması'na (Wiener
Übereinkommen über
Straßenverkehrszeichen) uygun
olmayan trafik işaretleri.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şerit değiştirme uyarısı
Şerit değiştirme uyarı sistemi aracın
içinde bulunduğu yol şeridinin
işaretlemelerini ön kamera
vasıtasıyla gözlemler. Sistem şerit

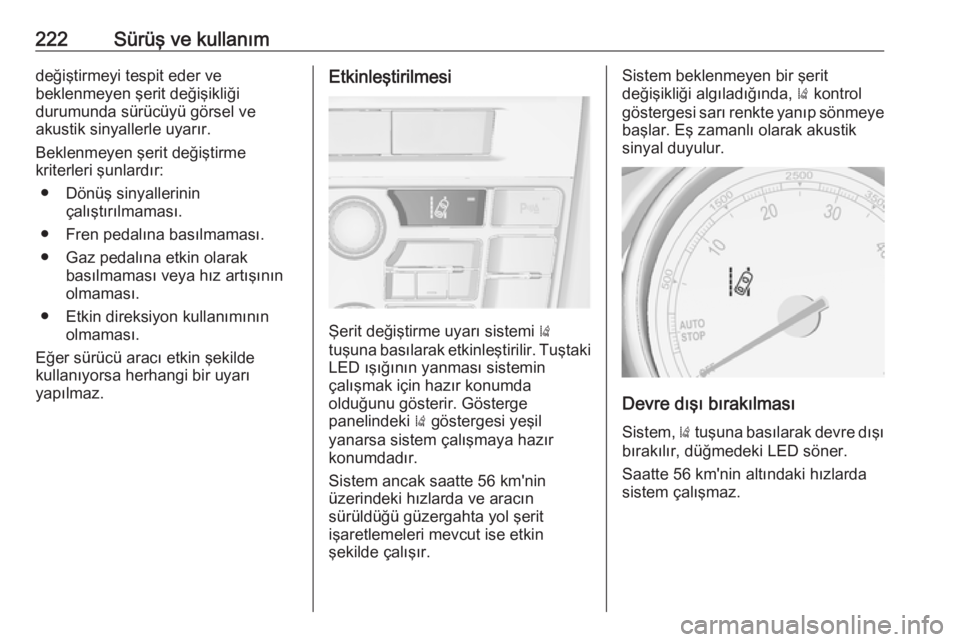

222Sürüş ve kullanımdeğiştirmeyi tespit eder ve
beklenmeyen şerit değişikliği
durumunda sürücüyü görsel ve
akustik sinyallerle uyarır.
Beklenmeyen şerit değiştirme
kriterleri şunlardır:
● Dönüş sinyallerinin çalıştırılmaması.
● Fren pedalına basılmaması.
● Gaz pedalına etkin olarak basılmaması veya hız artışının
olmaması.
● Etkin direksiyon kullanımının olmaması.
Eğer sürücü aracı etkin şekilde
kullanıyorsa herhangi bir uyarı
yapılmaz.Etkinleştirilmesi
Şerit değiştirme uyarı sistemi )
tuşuna basılarak etkinleştirilir. Tuştaki LED ışığının yanması sistemin
çalışmak için hazır konumda
olduğunu gösterir. Gösterge
panelindeki ) göstergesi yeşil
yanarsa sistem çalışmaya hazır
konumdadır.
Sistem ancak saatte 56 km'nin
üzerindeki hızlarda ve aracın
sürüldüğü güzergahta yol şerit
işaretlemeleri mevcut ise etkin
şekilde çalışır.
Sistem beklenmeyen bir şerit
değişikliği algıladığında, ) kontrol
göstergesi sarı renkte yanıp sönmeye
başlar. Eş zamanlı olarak akustik
sinyal duyulur.
Devre dışı bırakılması
Sistem, ) tuşuna basılarak devre dışı
bırakılır, düğmedeki LED söner.
Saatte 56 km'nin altındaki hızlarda
sistem çalışmaz.
