Îngrijirea autovehiculului255Lamela ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţilamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grijă braţul ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica lămpile.Farurile cu halogen
Hatchback cu 5 portiere,
notchback cu 4 portiere, Sports
tourer
Faruri cu halogen cu becuri separate
pentru faza lungă şi faza scurtă.
Faza scurtă (1) bec exterior.
Faza lungă (2) bec interior.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (3) .

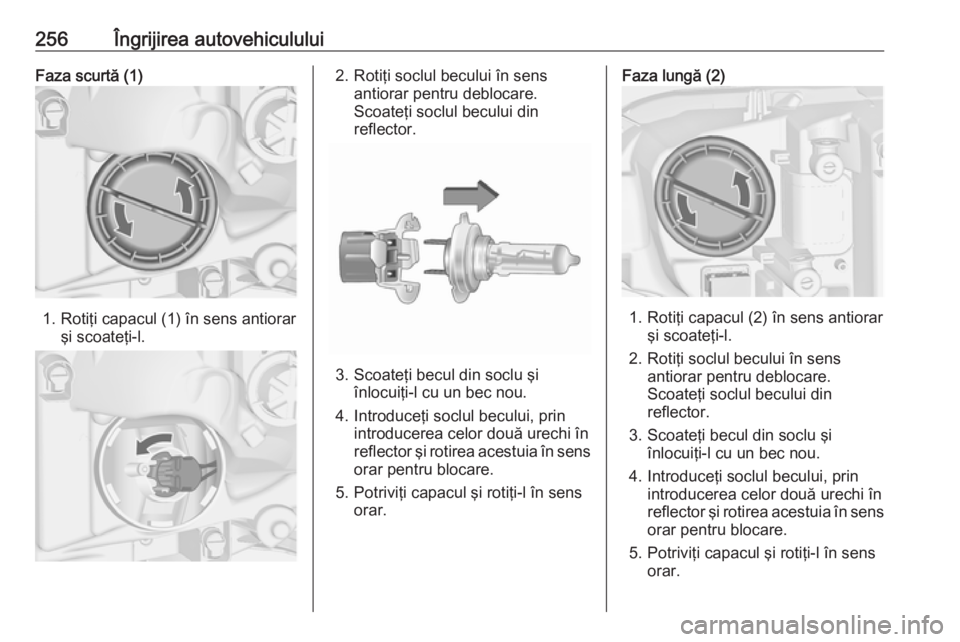

256Îngrijirea autovehicululuiFaza scurtă (1)
1. Rotiţi capacul (1) în sens antiorarşi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
5. Potriviţi capacul şi rotiţi-l în sens orar.
Faza lungă (2)
1. Rotiţi capacul (2) în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
5. Potriviţi capacul şi rotiţi-l în sens orar.

Îngrijirea autovehiculului257Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (3)
1. Rotiţi capacul (3) în sens antiorar
şi scoateţi-l. Utilizaţi o şurubelniţă
pentru a roti capacul.
2. Apăsaţi clemele de blocare şi extrageţi soclul becului din
reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului în reflector. Potriviţi capacul şi rotiţi-
l în sens orar.
Hatchback cu 3 portiere
Farul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2) .

258Îngrijirea autovehicululuiFaza scurtă/lungă (1)
1. Rotiţi capacul (1) în sens antiorarşi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2)
1. Rotiţi soclul becului (2) în sens
antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.

Îngrijirea autovehiculului259
2. Demontaţi becul din soclu printragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Farurile adaptive9 Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Lămpile de poziţie laterale/utilizarea
luminilor de poziţie pe timp de zi sunt
proiectate ca diode emiţătoare de
lumină (LED-uri) şi nu pot fi
modificate.
Becuri le pentru lămpile de Viraj se
pot înlocui.
Farurile pentru viraje
1. Rotiţi capacul în sens antiorar şi scoateţi-l.

260Îngrijirea autovehiculului2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin tragere becul din fişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Proiectoarele de ceaţă
Hatchback cu 5 portiere,
notchback cu 4 portiere, Sports
tourer
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul farului de la
bara de protecţie.

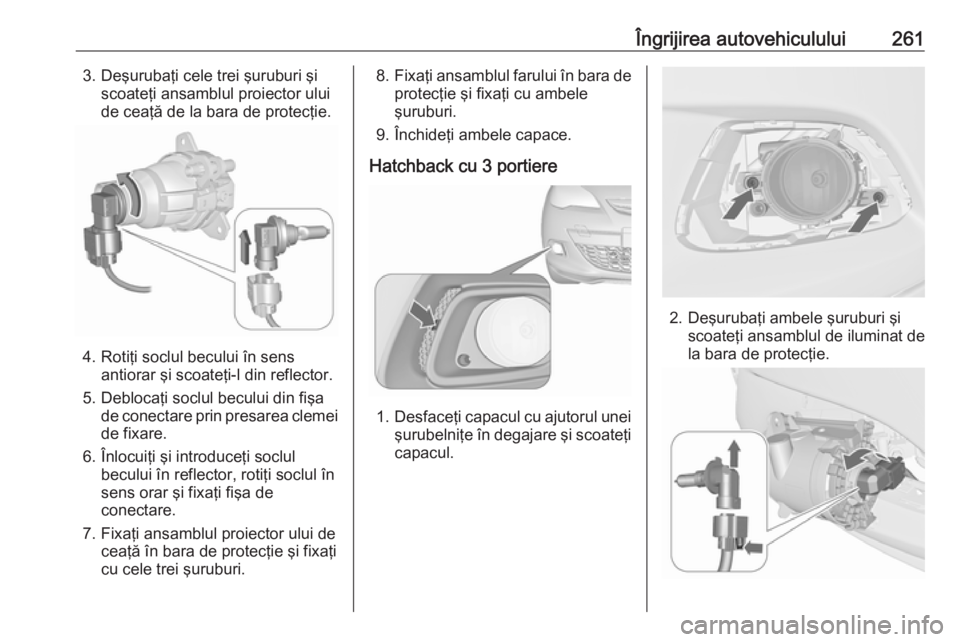

Îngrijirea autovehiculului2613. Deşurubaţi cele trei şuruburi şiscoateţi ansamblul proiector ului
de ceaţă de la bara de protecţie.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
5. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
6. Înlocuiţi şi introduceţi soclul becului în reflector, rotiţi soclul în
sens orar şi fixaţi fişa de
conectare.
7. Fixaţi ansamblul proiector ului de ceaţă în bara de protecţie şi fixaţi
cu cele trei şuruburi.
8. Fixaţi ansamblul farului în bara de
protecţie şi fixaţi cu ambele
şuruburi.
9. Închideţi ambele capace.
Hatchback cu 3 portiere
1. Desfaceţi capacul cu ajutorul unei
şurubelniţe în degajare şi scoateţi capacul.
2. Deşurubaţi ambele şuruburi şi scoateţi ansamblul de iluminat de
la bara de protecţie.

262Îngrijirea autovehiculului3. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
4. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
5. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
6. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
7. Montaţi ansamblul lămpii prin strângerea ambelor şuruburi.
8. Asamblaţi şi fixaţi capacul.Lămpile de semnalizare din
faţă
Hatchback cu 5 portiere,
notchback cu 4 portiere, Sports
tourer
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul de iluminat de
la bara de protecţie.
