2016 OPEL ADAM Instrukcja obsługi (in Polish)

Fotele, elementy bezpieczeństwa55Foteliki dziecięce ISOFIXFotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu
samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone symbolami ISOFIX
znajdującymi się na oparciach.
Samochód jest wyposażony w
prowadnice w oparciach, które
ułatwiają mocowanie fotelików
dziecięcych. Otworzyć klapki
prowadnic, aby zamocować fotelik
dziecięcy.
W razie potrzeby przed
zamontowaniem fotelika
wymontować tylny zagłówek 3 52.
Ucho mocowania fotelika
dziecięcego
Samochód jest wyposażony w dwa
ucha mocujące z tyłu foteli tylnych.
Ucha mocujące Top-Tether są
oznaczone symbolem :.Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.
W razie potrzeby przed
zamontowaniem fotelika
wymontować tylny zagłówek 3 52.

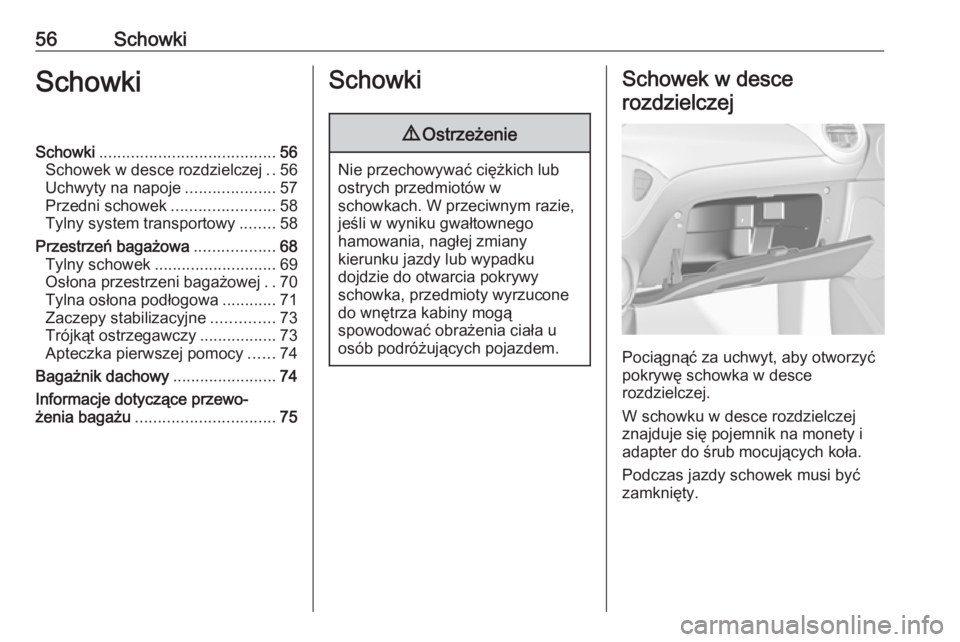

56SchowkiSchowkiSchowki....................................... 56
Schowek w desce rozdzielczej ..56
Uchwyty na napoje ....................57
Przedni schowek .......................58
Tylny system transportowy ........58
Przestrzeń bagażowa ..................68
Tylny schowek ........................... 69
Osłona przestrzeni bagażowej ..70
Tylna osłona podłogowa ............71
Zaczepy stabilizacyjne ..............73
Trójkąt ostrzegawczy .................73
Apteczka pierwszej pomocy ......74
Bagażnik dachowy .......................74
Informacje dotyczące przewo‐ żenia bagażu ............................... 75Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
Pociągnąć za uchwyt, aby otworzyć
pokrywę schowka w desce
rozdzielczej.
W schowku w desce rozdzielczej
znajduje się pojemnik na monety i
adapter do śrub mocujących koła.
Podczas jazdy schowek musi być zamknięty.

Schowki57Uchwyty na napoje
Uchwyty na napoje znajdują się w
konsoli między przednimi fotelami. Są
przeznaczone na kubki różnych
rozmiarów.
Kieszenie w obu drzwiach są
przystosowane do przechowywania
butelek.
Dodatkowe uchwyty na kubki lub
butelki znajdują się w tylnych
panelach bocznych.
Elastyczna taśma na napoje
W schowku przed dźwignią zmiany
biegów znajduje się ruchoma
gumowa taśma. Wyciągnąć taśmę,
aby zamocować kubek lub
popielniczkę.

58SchowkiPrzedni schowek
Schowki znajdują się pod
przełącznikiem świateł, w konsoli
środkowej przed dźwignią zmiany
biegów, w kieszeniach drzwi i w
panelach bocznych przy fotelach
tylnych.
Tylny system transportowy
Tylny system transportowy na
dwa rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie jednego
roweru na wyciąganym uchwycie,
wbudowanym w podłogę pojazdu.
Istnieje możliwość zamocowania
jednego dodatkowego roweru na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi
50 kg lub 30 kg zamontowanej bez
przystawki. Pozwala to zamocować
na wyciąganym uchwycie rower z
napędem elektrycznym. Maksymalne obciążenie przystawki wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Gdy system nie jest używany, trzeba
go wsunąć i schować w podłodze
pojazdu.
Na rowerach nie wolno umieszczać żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Po rozłożeniu tylnego systemu transportowego przy pełnym
obciążeniu samochodu, prześwit
pod podwoziem ulegnie
zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.

Schowki59Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. System zostaje
odblokowany i szybko wysuwa się ze
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.

60SchowkiRozkładanie oświetlenia tablicy
rejestracyjnej
Podnieść oświetlenie tablicy
rejestracyjnej i rozłożyć je do tyłu.
Rozkładanie tylnych świateł
Rozłożyć zawiasy obu lamp tylnych
maksymalnie do tyłu.
Rozłożyć obie lampy tylne
maksymalnie do tyłu.
Rozkładanie uchwytu na koła
Zdjąć taśmę i rozłożyć uchwyt na
koła.

Schowki61Zablokowanie tylnego systemu
transportowego
Zdjąć taśmę i przekręcić obie
dźwignie mocujące na boki aż do
oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.
Zamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu (1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry (2).
Docisnąć wspornik w dół (1) i
przekręcić uchwyt (2) do tyłu, aby go
zablokować.

62SchowkiWcisnąć przycisk (1) i zdjąć lewą
część wspornika (2).
Wcisnąć przycisk (1) i włożyć lewą
część wspornika do części prawej (2).
Zamocowanie przystawki
W przypadku przewożenia dwóch
rowerów, przystawkę trzeba
zamontować przed zamocowaniem
pierwszego roweru.
1. Umieścić przystawkę w tylnym systemie transportowym w
sposób pokazany na ilustracji.
2. Przekręcić dźwignię (1) do przodu
i przytrzymać, a następnie
opuścić przystawkę (2) z tyłu.
3. Zwolnić dźwignię i sprawdzić, czy
przystawka jest pewnie
zamocowana.
4. Przeprowadzić taśmę przymocowaną do przystawki poddźwignią do odchylania tylnego
systemu transportowego. Zapiąć
taśmę.
