Lasersensor (Voor)í
Uw auto is uitgerust met een lasersensor (voor). De lasersensor (voor) is geplaatst nabij de
achteruitkijkspiegel en wordt gebruikt door de volgende systemen.
lSmart Brake Support remhulpsysteem (SBS)
lStadsverkeer-remassistent [Vooruit] (SCBS F)
Tijdens het rijden
i-ACTIVSENSE
4-221íBepaalde modellen.

OPGELET
Neem voor de juiste werking van het systeem de volgende voorzorgsmaatregelen in acht.
lZorg er voor dat de voorruit altijd schoon is.
lBreng geen stickers aan op de voorruit (ook geen doorzichtige stickers).
lAls er barsten of beschadiging als gevolg van bijvoorbeeld steenslag in de buurt van
de lasersensor (voor) zichtbaar zijn, onmiddellijk met het gebruik van het systeem
stoppen en uw auto door een deskundige reparateur, bij voorkeur een officiële Mazda
reparateur laten inspecteren.
Zie Gebruikersinstellingen voor de manier om het systeem uit te schakelen. (pagina
9-14)
lBreng geen coating op de voorruit aan.
lRaadpleeg voor het vervangen van de voorruitenwissers of de voorruit een officiële
Mazda reparateur.
lDe sensor nooit verwijderen.
lEen verwijderde sensor voldoet niet aan de bepalingen voor een klasse 1M laser
onder de IEC 60825-1 specificatie en derhalve kan oogveiligheid niet gegarandeerd
worden.
lKijk niet rechtstreeks in de sensor met gebruik van optische instrumenten met een
vergrotingsfunctie zoals vergrootglazen en microscoop- en objectieflenzen binnen een
afstand van 100 mm van de sensor.
4-222
Tijdens het rijden
i-ACTIVSENSE

Stralingsgegevens van lasersensor
Maximum gemiddeld vermogen: 45 mW
Impulsduur: 33 ns
Golflengte: 905 nm
Divergentiehoek (horizontaal x verticaal): 28 graden × 12 graden
OPMERKING
lOnder de volgende omstandigheden kan de lasersensor (voor) voorliggende
voertuigen niet correct bespeuren en bestaat de kans dat de systemen niet normaal
functioneren.
lWanneer de voorruit vuil is.lWanneer lang uitstekende bagage of lading op een gemonteerde dakdrager
vervoerd wordt die de lasersensor (voor) afdekt.
lUitlaatgas van het voertuig vóór u, zand, sneeuw of waterdamp dat uit mangaten en
goten opstijgt en opspattend water.
lAls er duidelijk barsten of beschadiging als gevolg van bijvoorbeeld steenslag op de
voorruit zichtbaar zijn, de voorruit altijd laten vervangen. Raadpleeg voor vervanging
een officiële Mazda reparateur.
Tijdens het rijden
i-ACTIVSENSE
4-223

Radarsensoren (Achter)í
Uw auto is uitgerust met radarsensoren (achter). De volgende systemen maken eveneens
gebruik van de radarsensoren (achter).
lDodehoekmonitorsysteem (BSM)
lAchteruitrijwaarschuwingssysteem (RCTA)
De radarsensoren (achter) detecteren de radiogolven die door de radarsensor worden
uitgezonden en op hun beurt weerkaatst worden door een voertuig dat van achteren nadert
of door een obstakel.
Radarsensoren (achter)
De radarsensoren (achter) zijn ingebouwd in de achterbumper, één aan de rechterzijde en
één aan de linkerzijde.
Houd het oppervlak van de achterbumper in de buurt van de radarsensoren (achter) altijd
schoon zodat de radarsensoren (achter) normaal kunnen functioneren. Breng ook geen
voorwerpen zoals stickers aan.
Zie Verzorging van de carrosserie op pagina 6-76.
OPGELET
Als de achterbumper een zware impact ontvangt, is het mogelijk dat het systeem niet
meer normaal functioneert. Stop onmiddellijk met het gebruik van het systeem en laat de
auto door een officiële Mazda dealer inspecteren.
4-224
Tijdens het rijden
íBepaalde modellen.
i-ACTIVSENSE

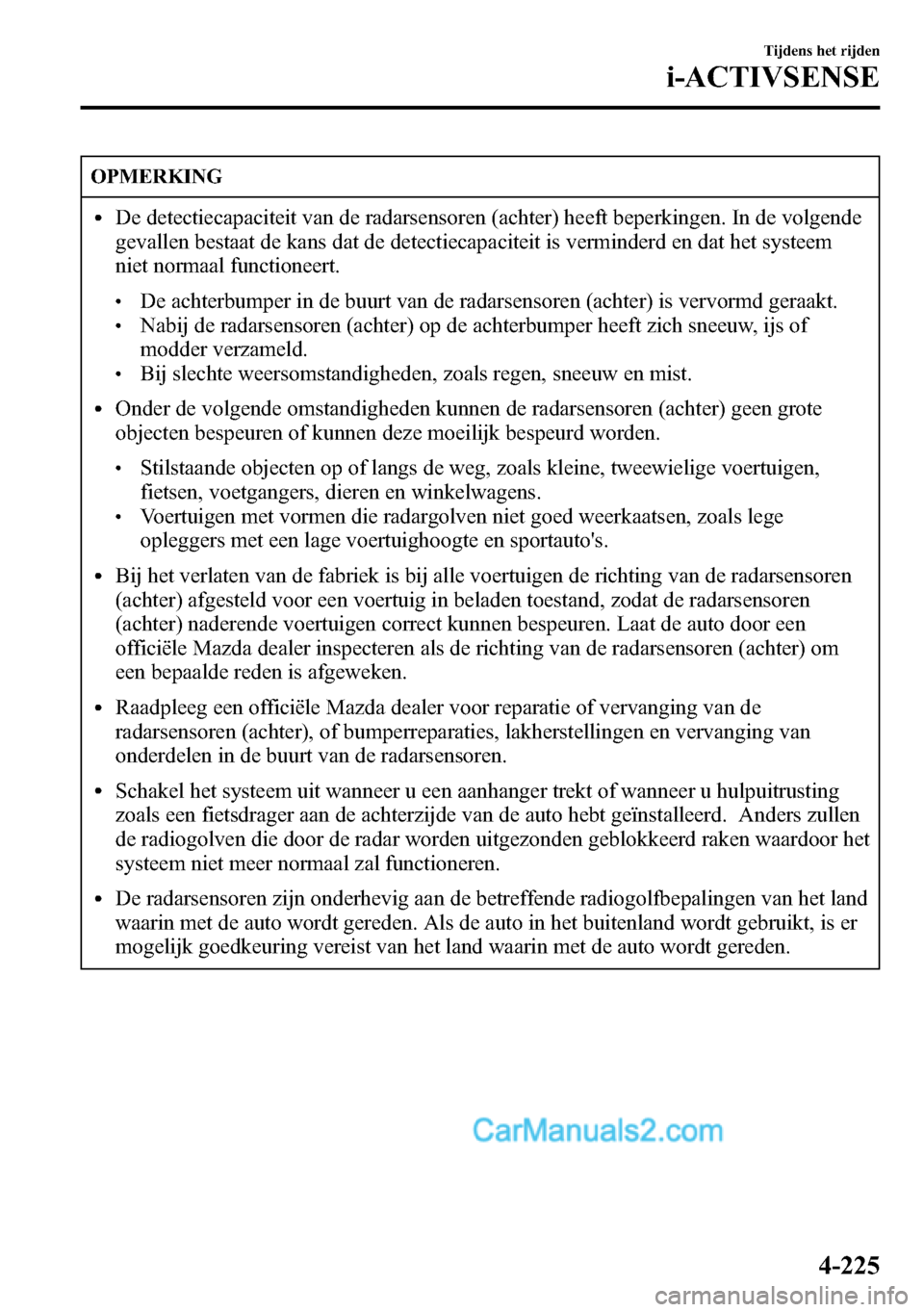

OPMERKING
lDe detectiecapaciteit van de radarsensoren (achter) heeft beperkingen. In de volgende
gevallen bestaat de kans dat de detectiecapaciteit is verminderd en dat het systeem
niet normaal functioneert.
lDe achterbumper in de buurt van de radarsensoren (achter) is vervormd geraakt.lNabij de radarsensoren (achter) op de achterbumper heeft zich sneeuw, ijs of
modder verzameld.
lBij slechte weersomstandigheden, zoals regen, sneeuw en mist.
lOnder de volgende omstandigheden kunnen de radarsensoren (achter) geen grote
objecten bespeuren of kunnen deze moeilijk bespeurd worden.
lStilstaande objecten op of langs de weg, zoals kleine, tweewielige voertuigen,
fietsen, voetgangers, dieren en winkelwagens.
lVoertuigen met vormen die radargolven niet goed weerkaatsen, zoals lege
opleggers met een lage voertuighoogte en sportauto's.
lBij het verlaten van de fabriek is bij alle voertuigen de richting van de radarsensoren
(achter) afgesteld voor een voertuig in beladen toestand, zodat de radarsensoren
(achter) naderende voertuigen correct kunnen bespeuren. Laat de auto door een
officiële Mazda dealer inspecteren als de richting van de radarsensoren (achter) om
een bepaalde reden is afgeweken.
lRaadpleeg een officiële Mazda dealer voor reparatie of vervanging van de
radarsensoren (achter), of bumperreparaties, lakherstellingen en vervanging van
onderdelen in de buurt van de radarsensoren.
lSchakel het systeem uit wanneer u een aanhanger trekt of wanneer u hulpuitrusting
zoals een fietsdrager aan de achterzijde van de auto hebt geïnstalleerd. Anders zullen
de radiogolven die door de radar worden uitgezonden geblokkeerd raken waardoor het
systeem niet meer normaal zal functioneren.
lDe radarsensoren zijn onderhevig aan de betreffende radiogolfbepalingen van het land
waarin met de auto wordt gereden. Als de auto in het buitenland wordt gebruikt, is er
mogelijk goedkeuring vereist van het land waarin met de auto wordt gereden.
Tijdens het rijden
i-ACTIVSENSE
4-225

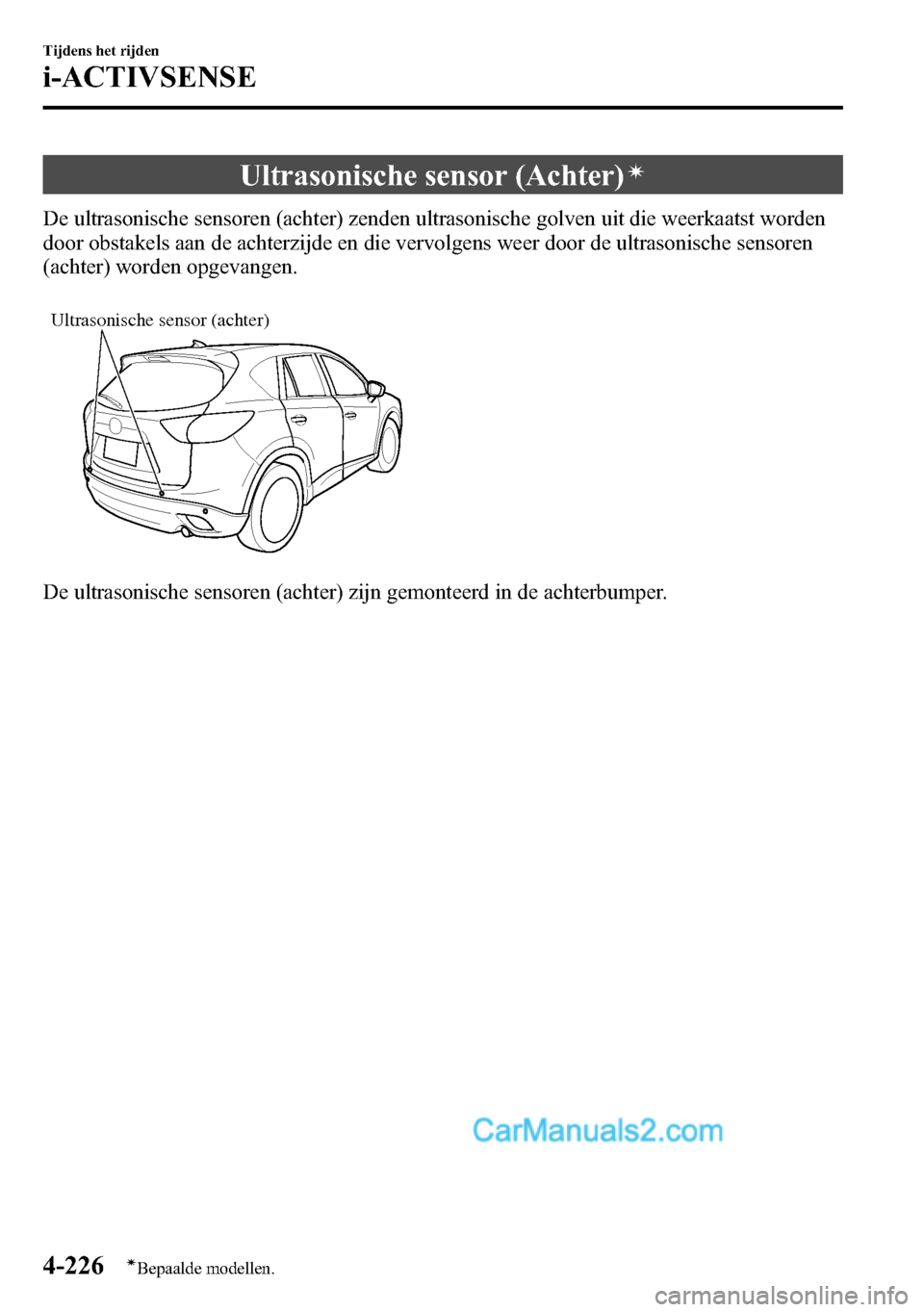

Ultrasonische sensor (Achter)í
De ultrasonische sensoren (achter) zenden ultrasonische golven uit die weerkaatst worden
door obstakels aan de achterzijde en die vervolgens weer door de ultrasonische sensoren
(achter) worden opgevangen.
Ultrasonische sensor (achter)
De ultrasonische sensoren (achter) zijn gemonteerd in de achterbumper.
4-226
Tijdens het rijden
íBepaalde modellen.
i-ACTIVSENSE

Bandenspanningcontrolesysteem
lHet bandenspanningcontrolesysteem (TPMS) controleert de bandenspanning van alle
vier banden. Als de bandenspanning van één of meerdere banden te laag is, waarschuwt
het systeem de bestuurder door middel van het waarschuwingslampje van het
bandenspanningcontrolesysteem in de instrumentengroep (de waarschuwing wordt ook
getoond op de display op de type A
*1instrumentengroep) en een pieptoon. Het systeem
controleert de bandenspanning indirect op basis van de gegevens die door de ABS
wielsnelheidssensors worden verzonden.
Om het systeem correct te kunnen laten werken, dient het systeem met de
voorgeschreven bandenspanning (waarde op bandenspanningslabel) geïnitialiseerd te
worden. Volg de procedure en voer de initialisatie uit.
*1 Zie Type A type op pagina 4-38.
lBij auto's met een type A*1instrumentengroep, de toestand van de auto controleren of
de auto door een deskundige reparateur laten inspecteren, bij voorkeur een officiële
Mazda reparateur, overeenkomstig de indikatie.
*1 Zie Type A type op pagina 4-38.
lSysteemdefecten of bedrijfstoestanden worden aangeduid door een waarschuwing.
Zie Waarschuwings/indikatielampjes op pagina 4-38.
Zie Waarschuwingszoemer voor bandenspanning op pagina 7-55.
ABS wielsnelheidssensor
Tijdens het rijden
Bandenspanningcontrolesysteem
4-233

qOverschakelen naar de achteruitkijkmonitordisplay
Zet met het contact op ON de keuzehendel in stand R om de display over te schakelen naar
de achteruitkijkmonitordisplay.
OPMERKING
Wanneer de keuzehendel vanuit stand R in een andere keuzehendelstand wordt gezet,
keert het scherm terug naar de voorgaande display.
qWeergavebereik op het scherm
De beelden op het scherm kunnen afwijken van de werkelijke omstandigheden.
(Schermdisplay)
(Werkelijke aanzicht)
Voorwerp Sierstuk
Bumper
Indikatie voor
obstakeldetectie in
parkeersensorsysteem
(Displaytype met hulplijnen
voor geprojecteerd
Bepaalde modellen
Tijdens het rijden
Achteruitkijkmonitor
4-241
