2016 MAZDA MODEL CX-5 sensor

OPMERKING
lDoor de hendel van de automatische
ruitenwisser tijdens het rijden van de
stand
naar de standover
te schakelen, worden de
voorruitenwissers eenmaal
geactiveerd, waarna ze zullen
functioneren overeenkomstig de
hoeveelheid regenval.
lHet is mogelijk dat de automatische
ruitenwisserregeling niet functioneert
wanneer de temperatuur van de
regensensor ongeveer_
10 °C of
lager is, of ongeveer 85 °C of hoger
is.
lAls een waterafstotende laag op de
voorruit wordt aangebracht, kan de
regensensor de hoeveelheid regenval
niet correct aftasten en bestaat de
kans dat de automatische
ruitenwisserregeling niet juist
functioneert.
lAls vuil of vreemde bestanddelen
(zoals ijs of materie welke zout water
bevat) zich op de voorruit boven de
regensensor zijn gaan vasthechten of
als de voorruit met ijs bedekt is, kan
dit tot gevolg hebben dat de
ruitenwissers automatisch in
beweging gezet worden. Als echter
de ruitenwissers dit ijs, vuil of de
vreemde bestanddelen niet kunnen
verwijderen, zal de automatische
ruitenwisserregeling stoppen met
functioneren. Zet in dit geval de
ruitenwisserhendel in de stand voor
lage snelheid of hoge snelheid voor
handbedieningsregeling of verwijder
het ijs, vuil of de vreemde
bestanddelen met de hand om de
automatische ruitenwisserregeling te
herstellen.
OPMERKING
lAls u de automatische
ruitenwisserhendel in de stand
laat staan, kunnen de
ruitenwissers door het effect van
sterke lichtbronnen,
elektromagnetische golven of
infrarood licht automatisch in
werking treden, omdat voor de
regensensor een optische sensor
wordt gebruikt. Het wordt
aanbevolen de automatische
ruitenwisserhendel in de stand
te laten staan, behalve tijdens het
rijden bij regenachtig weer.
lDe regelfuncties van de automatische
ruitenwisser kunnen uitgeschakeld
worden.
Zie Gebruikersinstellingen op pagina
9-14.
qVoorruitensproeier
Voor het sproeien van sproeiervloeistof de
ruitenwisserhendel naar u toe trekken en
vasthouden.
Ruitensproeier UIT
4-106
Tijdens het rijden
Schakelaars en regelaars

i-ACTIVSENSEí
i-ACTIVSENSE is een collectieve benaming voor een reeks geavanceerde beveiligings- en
rijondersteuningsystemen welke gebruik maken van een vooruitrijcamera (FSC) en
radarsensoren.
Deze systemen zijn bestemd om de bestuurder te ontlasten en te helpen veiliger te rijden en
botsingen te vermijden of de ernst daarvan te verminderen. Echter aangezien elk van deze
systemen hun beperkingen hebben, altijd voorzichtig rijden en niet blindelings op deze
systemen vertrouwen.
qActieve rijondersteuningstechnologie
De actieve rijondersteuningstechnologie ondersteunt de bestuurder bij het veiliger rijden
doordat deze helpt potentiële gevaren te onderkennen en ongelukken te voorkomen.
Hulpsystemen ter ondersteuning van de bestuurdersalertheid
Zichtbaarheid in het donker
Aanpasbaar voorverlichtingssysteem (AFS) ..................................................... pagina 4-141
Koplampregelsysteem (HBC) ........................................................................... pagina 4-142
Adaptieve LED koplampen ............................................................................... pagina 4-145
Detectie aan linker/rechterzijde en achterzijde
Rijstrookafwijkingwaarschuwingssysteem(LDWS) ............................................... pagina 4-149
Dodehoekmonitor (BSM) ................................................................................. pagina 4-156
Afstandherkenning tussen voertuigen
Afstandherkenninghulpsysteem (DRSS) ........................................................... pagina 4-163
Detectie bestuurdersvermoeidheid
Vermoeidheidswaarschuwing ............................................................................ pagina 4-167
Obstakeldetectie aan de achterzijde bij het wegrijden uit een parkeerplaats
Achteruitrijwaarschuwingssysteem (RCTA) ..................................................... pagina 4-170
Hulpsystemen ter ondersteuning van de bestuurdersalertheid
Afstand tussen voertuigen
Mazda Radar Cruise Control (MRCC) systeem ................................................ pagina 4-175
Rijstrookafwijking
Rijstrookassistent .............................................................................................. pagina 4-186
Snelheidsregeling
Afstelbare snelheidsbegrenzer .......................................................................... pagina 4-196
4-138
Tijdens het rijden
íBepaalde modellen.
i-ACTIVSENSE

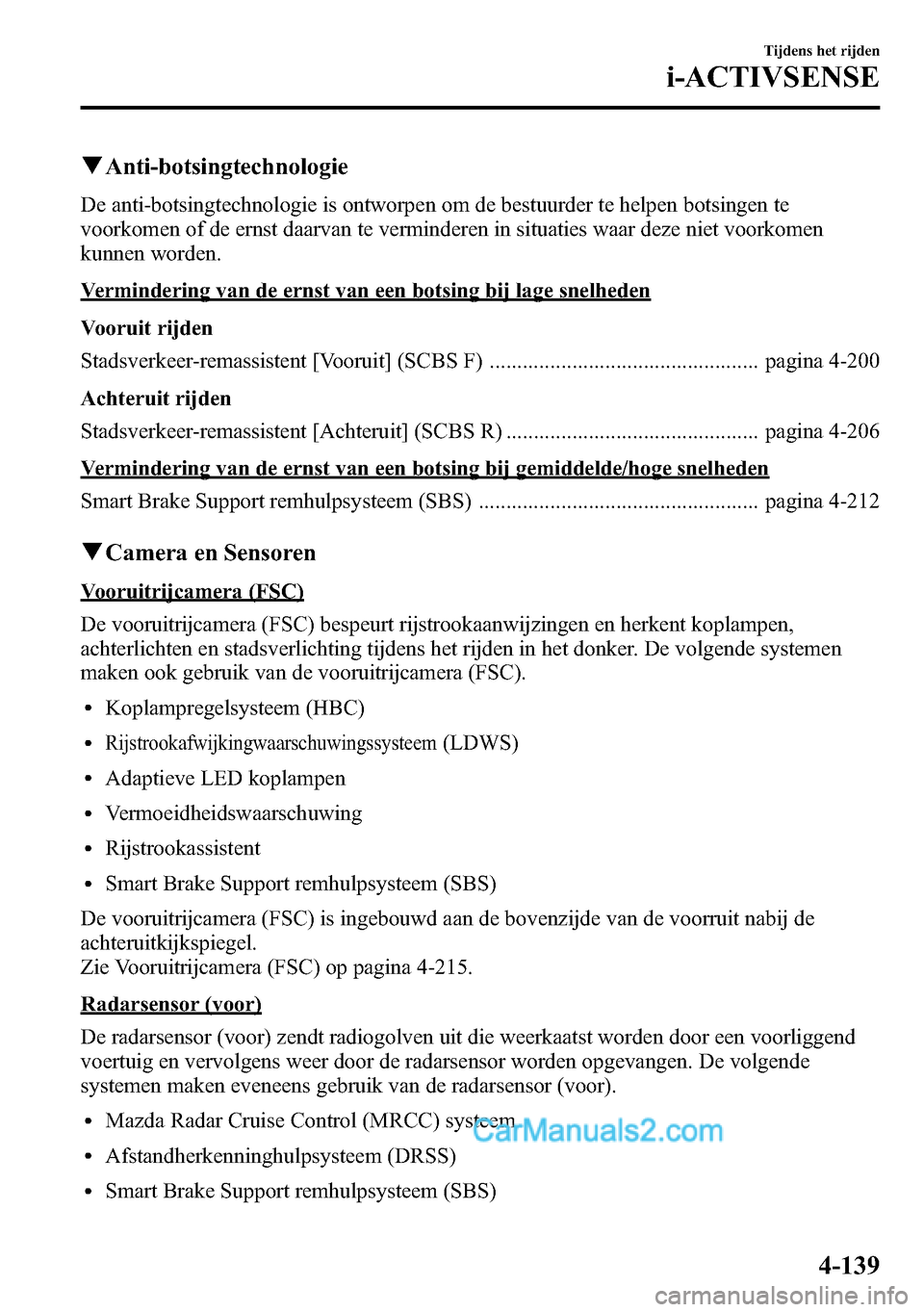

qAnti-botsingtechnologie
De anti-botsingtechnologie is ontworpen om de bestuurder te helpen botsingen te
voorkomen of de ernst daarvan te verminderen in situaties waar deze niet voorkomen
kunnen worden.
Vermindering van de ernst van een botsing bij lage snelheden
Vooruit rijden
Stadsverkeer-remassistent [Vooruit] (SCBS F) ................................................. pagina 4-200
Achteruit rijden
Stadsverkeer-remassistent [Achteruit] (SCBS R) .............................................. pagina 4-206
Vermindering van de ernst van een botsing bij gemiddelde/hoge snelheden
Smart Brake Support remhulpsysteem (SBS) ................................................... pagina 4-212
qCamera en Sensoren
Vooruitrijcamera (FSC)
De vooruitrijcamera (FSC) bespeurt rijstrookaanwijzingen en herkent koplampen,
achterlichten en stadsverlichting tijdens het rijden in het donker. De volgende systemen
maken ook gebruik van de vooruitrijcamera (FSC).
lKoplampregelsysteem (HBC)
lRijstrookafwijkingwaarschuwingssysteem(LDWS)
lAdaptieve LED koplampen
lVermoeidheidswaarschuwing
lRijstrookassistent
lSmart Brake Support remhulpsysteem (SBS)
De vooruitrijcamera (FSC) is ingebouwd aan de bovenzijde van de voorruit nabij de
achteruitkijkspiegel.
Zie Vooruitrijcamera (FSC) op pagina 4-215.
Radarsensor (voor)
De radarsensor (voor) zendt radiogolven uit die weerkaatst worden door een voorliggend
voertuig en vervolgens weer door de radarsensor worden opgevangen. De volgende
systemen maken eveneens gebruik van de radarsensor (voor).
lMazda Radar Cruise Control (MRCC) systeem
lAfstandherkenninghulpsysteem (DRSS)
lSmart Brake Support remhulpsysteem (SBS)
Tijdens het rijden
i-ACTIVSENSE
4-139

De radarsensor (voor) is gemonteerd achter de radiateurgrille.
Zie Radarsensor (Voor) op pagina 4-218.
Lasersensor (voor)
De lasersensor (voor) zendt een nabij-infrarood laserstraal uit en vangt de straal op die
weerkaatst wordt door het reflecterende oppervlak van een voorliggend voertuig. De
gedetecteerde straal wordt vervolgens voor de meting gebruikt. De volgende systemen
maken eveneens gebruik van de lasersensor (voor).
lSmart Brake Support remhulpsysteem (SBS)
lStadsverkeer-remassistent [Vooruit] (SCBS F)
De lasersensor (voor) is ingebouwd aan de bovenzijde van de voorruit nabij de
achteruitkijkspiegel.
Zie Lasersensor (Voor) op pagina 4-221.
Radarsensoren (achter)
De radarsensoren (achter) detecteren de radiogolven die door de radarsensoren worden
uitgezonden en op hun beurt weerkaatst worden door een voertuig dat van achteren nadert
of door een obstakel. De volgende systemen maken eveneens gebruik van de radarsensoren
(achter).
lDodehoekmonitorsysteem (BSM)
lAchteruitrijwaarschuwingssysteem (RCTA)
De radarsensoren (achter) zijn ingebouwd in de achterbumper, één aan de rechterzijde en
één aan de linkerzijde.
Zie Radarsensoren (Achter) op pagina 4-224.
Ultrasonische sensoren (achter)
De ultrasonische sensoren (achter) detecteren de ultrasonische golven die door de
ultrasonische sensoren worden uitgezonden en op hun beurt weerkaatst worden door
obstakels aan de achterzijde. De volgende systemen maken eveneens gebruik van de
ultrasonische sensoren (achter).
Stadsverkeer-remassistent [Achteruit] (SCBS R)
De ultrasonische sensoren (achter) zijn gemonteerd in de achterbumper.
Zie Ultrasonische sensor (Achter) op pagina 4-226.
4-140
Tijdens het rijden
i-ACTIVSENSE

OPMERKING
lIn de volgende gevallen gaat het dodehoekmonitor (BSM) OFF indikatielampje
branden en wordt de werking van het systeem stopgezet. Laat de auto zo spoedig
mogelijk door een officiële Mazda dealer inspecteren als het dodehoekmonitor (BSM)
OFF indikatielampje blijft branden.
lEr wordt een probleem in het systeem bespeurd, inclusief de dodehoekmonitor
(BSM) waarschuwingslampjes.
lEr is een grote afwijking ontstaan in de montagepositie van een radarsensor
(achter).
lEr heeft zich een grote hoeveelheid sneeuw of ijs verzameld op de achterbumper
nabij een radarsensor (achter). Verwijder alle sneeuw, ijs of modder van de
achterbumper.
lRijden gedurende langere perioden op met sneeuw bedekte wegen.lDe temperatuur in de buurt van de radarsensoren (achter) is buitengewoon hoog als
gevolg van het langdurig rijden op hellingen tijdens de zomer.
lDe accuspanning is afgenomen.
lOnder de volgende omstandigheden kunnen de radarsensoren (achter) geen grote
objecten bespeuren of kunnen deze moeilijk bespeurd worden.
lEr bevindt zich een voertuig in het opsporingsgebied aan de achterzijde op een
naastgelegen rijstrook aan de achterzijde, maar dit nadert niet. Het
dodehoekmonitorsysteem (BSM) beoordeelt de situatie op basis van
radardetectiegegevens.
lEr rijdt gedurende langere tijd een voertuig naast het uwe met nagenoeg dezelfde
snelheid.
lVoertuigen die naderen vanuit tegenovergestelde richting.lEen voertuig op een naastgelegen rijstrook probeert uw auto te passeren.lEr bevindt zich een voertuig op een naastgelegen rijstrook op een weg met
buitengewoon brede rijstroken. Het detectiegebied van de radarsensoren (achter) is
ingesteld op de breedte van snelwegen.
lIn de volgende gevallen bestaat de kans dat de activering van de dodehoekmonitor
(BSM) waarschuwingslampjes en de waarschuwingszoemer niet of vertraagd
plaatsvindt.
lEen voertuig verandert van de huidige rijstrook naar een naastgelegen rijstrook
twee rijstroken verder.
lRijden op steile hellingen.lRijden over de top van een heuvel of bergpas.lBij een kleine draaicirkel (maken van een scherpe bocht, afslaan op kruisingen).lWanneer er verschil is in hoogte tussen uw rijstrook en de naastgelegen rijstrook.lHet systeem functioneert direct na het indrukken van de dodehoekmonitor (BSM)
schakelaar.
4-158
Tijdens het rijden
i-ACTIVSENSE

OPMERKING
lAls de weg bijzonder smal is, is het mogelijk dat voertuigen twee rijstroken verder
bespeurd worden. Het detectiegebied van de radarsensoren (achter) is ingesteld
overeenkomstig de breedte van snelwegen.
lHet is mogelijk dat de dodehoekmonitor (BSM) waarschuwingslampjes gaan branden
in reactie op stilstaande objecten op of langs de weg, zoals vangrails, tunnels,
zijwanden en geparkeerde voertuigen.
Objecten zoals vangrails en betonnen
muren die langs de auto lopen.Plaatsen waar de breedte tussen de
vangrails of muren aan weerszijden
van de auto smaller wordt.
De muren aan de ingang en uitgangen van tunnels, afritten.
lDe kans bestaat dat een dodehoekmonitor (BSM) waarschuwingslampje gaat
knipperen of dat de waarschuwingszoemer enkele malen wordt geactiveerd bij het
afslaan op een kruising in een stad.
lSchakel het dodehoekmonitorsysteem (BSM) uit wanneer u een aanhanger trekt of
wanneer u hulpuitrusting zoals een fietsdrager aan de achterzijde van de auto hebt
geïnstalleerd. Anders zullen de radiogolven van de radar geblokkeerd raken waardoor
het systeem niet meer normaal zal functioneren.
Tijdens het rijden
i-ACTIVSENSE
4-159

Afstandherkenninghulpsysteem
(DRSS)
í
Het afstandherkenninghulpsysteem
(DRSS) meet de afstand tussen uw auto
en een voorliggend voertuig met gebruik
van een radarsensor (voor) wanneer de
rijsnelheid 30 km/h of hoger is en geeft
een aanbevolen afstand aan om tussen
voertuigen aan te houden. Als verder uw
auto het voorliggende voertuig dichter
nadert dan de juiste aan te houden
tussenafstand, gaat de voorliggend-
voertuig indikatie op de multi-
informatiedisplay knipperen om de
bestuurder te waarschuwen een veiliger
afstand ten opzichte van het voorliggende
voertuig aan te houden.
WAARSCHUWING
Vertrouw niet volledig op het
Afstandherkenninghulpsysteem
(DRSS) en rijd altijd voorzichtig:
Het Afstandherkenninghulpsysteem
(DRSS) geeft advies voor veiliger
rijden en informeert de bestuurder een
aanbevolen, veiliger afstand ten
opzichte van het voorliggende voertuig
aan te houden. De mogelijkheid voor
het bespeuren van een voorliggend
voertuig is beperkt en afhankelijk van
het soort voorliggende voertuig, de
weersomstandigheden en de
verkeerssituatie. Als dus het gaspedaal
en rempedaal niet correct bediend
worden kan dit een ongeluk
veroorzaken. Controleer altijd de
veiligheid van de omgeving en trap het
rempedaal of gaspedaal in terwijl u
een veiliger afstand aanhoudt ten
opzichte van voorliggende voertuigen
of tegenliggers.
OPMERKING
lHet Afstandherkenninghulpsysteem
(DRSS) functioneert wanneer aan
alle volgende voorwaarden is
voldaan:
lHet contact op ON wordt gezet.lHet
Afstandherkenninghulpsysteem
(DRSS) is ingeschakeld.
lDe keuzehendel staat in een
andere stand dan de achteruit (R).
lDe rijsnelheid is 30 km/h of
sneller.
lDe objecten waardoor het systeem
geactiveerd wordt zijn 4-wielige
voertuigen.
Tijdens het rijden
i-ACTIVSENSE
4-163íBepaalde modellen.

OPMERKING
lIn de volgende gevallen gaat de dodehoekmonitor (BSM) OFF indikatie/
indikatielampje branden en wordt de werking van het systeem stopgezet. Laat de auto
zo spoedig mogelijk door een officiële Mazda dealer inspecteren als de
dodehoekmonitor (BSM) OFF indikatie/indikatielampje blijft branden.
lEr heeft zich een probleem in het systeem voorgedaan, inclusief de
dodehoekmonitor (BSM) waarschuwingslampjes.
lEr is een grote afwijking ontstaan in de montagepositie van een radarsensor
(achter).
lEr heeft zich een grote hoeveelheid sneeuw of ijs verzameld op de achterbumper
nabij een radarsensor (achter).
lRijden gedurende langere perioden op met sneeuw bedekte wegen.lDe temperatuur in de buurt van de radarsensoren is buitengewoon hoog als gevolg
van het langdurig rijden op hellingen tijdens de zomer.
lDe accuspanning is afgenomen.
4-172
Tijdens het rijden
i-ACTIVSENSE
