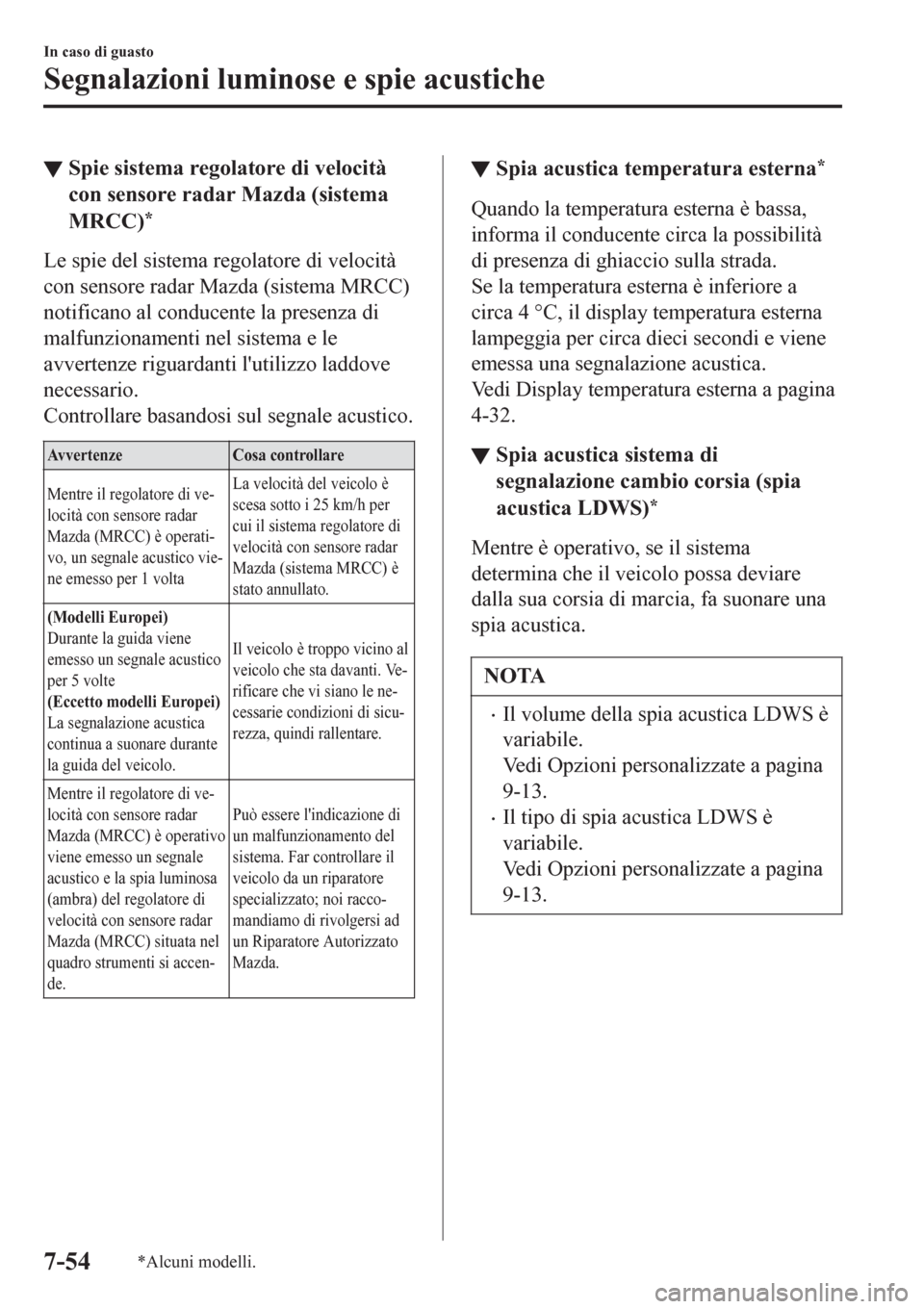

▼Spie sistema regolatore di velocità
con sensore radar Mazda (sistema
MRCC)
*
Le spie del sistema regolatore di velocità
con sensore radar Mazda (sistema MRCC)
notificano al conducente la presenza di
malfunzionamenti nel sistema e le
avvertenze riguardanti l'utilizzo laddove
necessario.
Controllare basandosi sul segnale acustico.
Avvertenze Cosa controllare
Mentre il regolatore di ve-
locità con sensore radar
Mazda (MRCC) è operati-
vo, un segnale acustico vie-
ne emesso per 1 voltaLa velocità del veicolo è
scesa sotto i 25 km/h per
cui il sistema regolatore di
velocità con sensore radar
Mazda (sistema MRCC) è
stato annullato.
(Modelli Europei)
Durante la guida viene
emesso un segnale acustico
per 5 volte
(Eccetto modelli Europei)
La segnalazione acustica
continua a suonare durante
la guida del veicolo.Il veicolo è troppo vicino al
veicolo che sta davanti. Ve-
rificare che vi siano le ne-
cessarie condizioni di sicu-
rezza, quindi rallentare.
Mentre il regolatore di ve-
locità con sensore radar
Mazda (MRCC) è operativo
viene emesso un segnale
acustico e la spia luminosa
(ambra) del regolatore di
velocità con sensore radar
Mazda (MRCC) situata nel
quadro strumenti si accen-
de.Può essere l'indicazione di
un malfunzionamento del
sistema. Far controllare il
veicolo da un riparatore
specializzato; noi racco-
mandiamo di rivolgersi ad
un Riparatore Autorizzato
Mazda.
▼Spia acustica temperatura esterna*
Quando la temperatura esterna è bassa,
informa il conducente circa la possibilità
di presenza di ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
lampeggia per circa dieci secondi e viene
emessa una segnalazione acustica.
Vedi Display temperatura esterna a pagina
4-32.
▼Spia acustica sistema di
segnalazione cambio corsia (spia
acustica LDWS)
*
Mentre è operativo, se il sistema
determina che il veicolo possa deviare
dalla sua corsia di marcia, fa suonare una
spia acustica.
NOTA
•Il volume della spia acustica LDWS è
variabile.
Vedi Opzioni personalizzate a pagina
9-13.
•Il tipo di spia acustica LDWS è
variabile.
Vedi Opzioni personalizzate a pagina
9-13.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-54*Alcuni modelli.

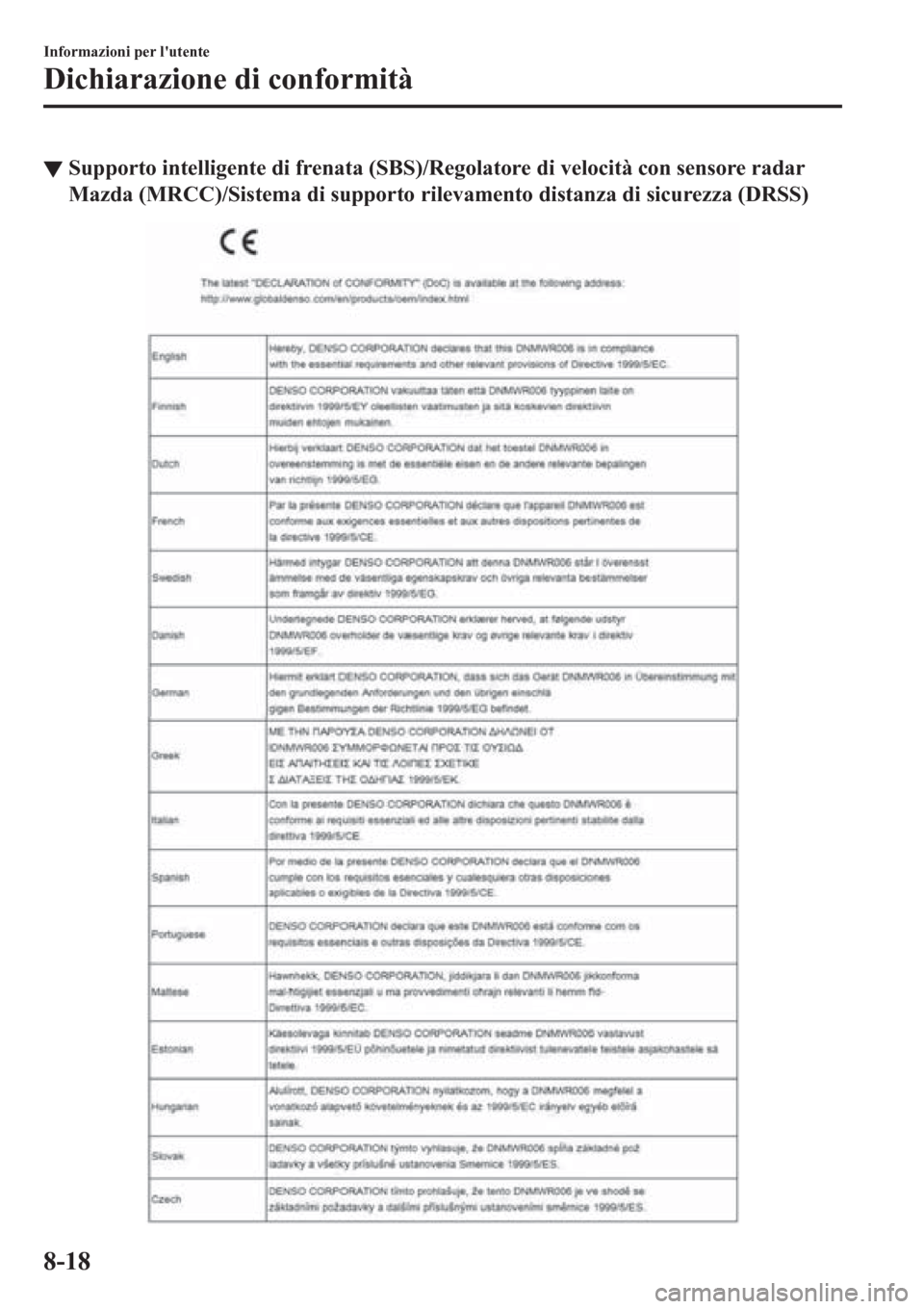

▼Supporto intelligente di frenata (SBS)/Regolatore di velocità con sensore radar
Mazda (MRCC)/Sistema di supporto rilevamento distanza di sicurezza (DRSS)
Informazioni per l'utente
Dichiarazione di conformità
8-18

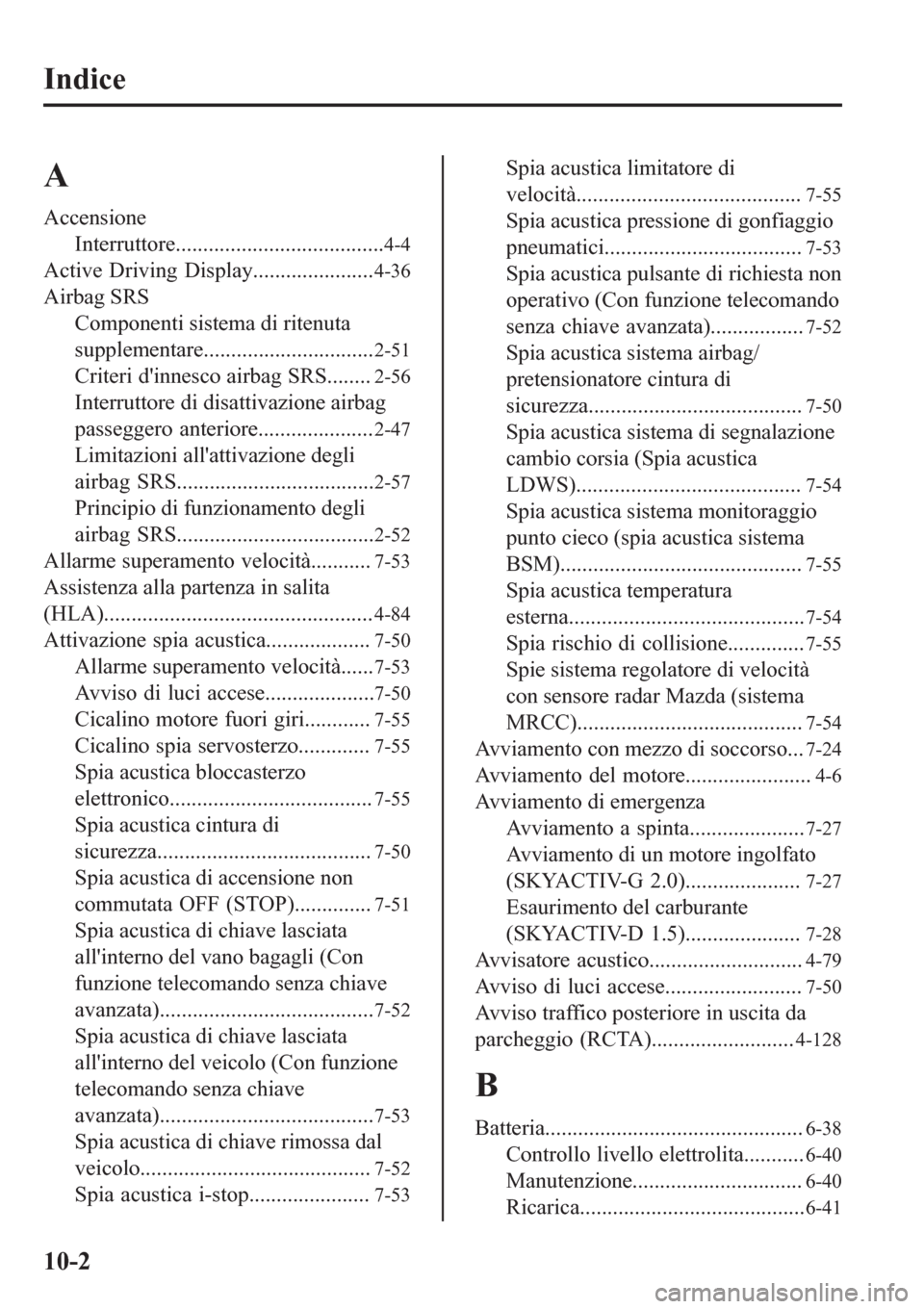

Indice
A
Accensione
Interruttore......................................
4-4
Active Driving Display......................4-36
Airbag SRS
Componenti sistema di ritenuta
supplementare...............................
2-51
Criteri d'innesco airbag SRS........2-56
Interruttore di disattivazione airbag
passeggero anteriore.....................
2-47
Limitazioni all'attivazione degli
airbag SRS....................................
2-57
Principio di funzionamento degli
airbag SRS....................................
2-52
Allarme superamento velocità...........7-53
Assistenza alla partenza in salita
(HLA).................................................
4-84
Attivazione spia acustica...................7-50
Allarme superamento velocità......7-53
Avviso di luci accese....................7-50
Cicalino motore fuori giri............7-55
Cicalino spia servosterzo.............7-55
Spia acustica bloccasterzo
elettronico.....................................
7-55
Spia acustica cintura di
sicurezza.......................................
7-50
Spia acustica di accensione non
commutata OFF (STOP)..............
7-51
Spia acustica di chiave lasciata
all'interno del vano bagagli (Con
funzione telecomando senza chiave
avanzata).......................................
7-52
Spia acustica di chiave lasciata
all'interno del veicolo (Con funzione
telecomando senza chiave
avanzata).......................................
7-53
Spia acustica di chiave rimossa dal
veicolo..........................................
7-52
Spia acustica i-stop......................7-53
Spia acustica limitatore di
velocità.........................................
7-55
Spia acustica pressione di gonfiaggio
pneumatici....................................
7-53
Spia acustica pulsante di richiesta non
operativo (Con funzione telecomando
senza chiave avanzata).................
7-52
Spia acustica sistema airbag/
pretensionatore cintura di
sicurezza.......................................
7-50
Spia acustica sistema di segnalazione
cambio corsia (Spia acustica
LDWS).........................................
7-54
Spia acustica sistema monitoraggio
punto cieco (spia acustica sistema
BSM)............................................
7-55
Spia acustica temperatura
esterna...........................................
7-54
Spia rischio di collisione..............7-55
Spie sistema regolatore di velocità
con sensore radar Mazda (sistema
MRCC).........................................
7-54
Avviamento con mezzo di soccorso...7-24
Avviamento del motore.......................4-6
Avviamento di emergenza
Avviamento a spinta.....................
7-27
Avviamento di un motore ingolfato
(SKYACTIV-G 2.0).....................
7-27
Esaurimento del carburante
(SKYACTIV-D 1.5).....................
7-28
Avvisatore acustico............................4-79
Avviso di luci accese.........................7-50
Avviso traffico posteriore in uscita da
parcheggio (RCTA)..........................
4-128
B
Batteria...............................................6-38
Controllo livello elettrolita...........6-40
Manutenzione...............................6-40
Ricarica.........................................6-41
10-2

Indice
Manutenzione rivestimento in
vinile.............................................
6-72
Pulizia dei finestrini all'interno....6-74
D
Descrizione delle modalità di
traino..................................................
7-31
Dimensioni...........................................9-7
Display consumo di carburante.........4-95
Display efficacia................................4-98
Display schermo finale......................4-98
Display stato controllo.......................4-96
Display temperatura ambiente...........4-32
Display temperatura esterna..............4-32
Display velocità veicolo impostata
tramite regolatore automatico di
velocità...............................................
4-32
F
Fari
Comando......................................
4-61
Lampeggio....................................4-66
Lavavetri.......................................4-77
Luce abbagliante-anabbagliante...4-66
Luci Coming Home......................4-66
Luci diurne...................................4-68
Luci Leaving Home.....................4-67
Regolazione..................................4-68
Filtro antiparticolato diesel..............4-175
Finestrini
Finestrini elettrici...............................
3-37
Fluidi
Classificazione...............................
9-6
Fluido
Freni/frizione................................
6-32
Lavavetri.......................................6-33
Freni
Frenata assistita............................
4-83
Freno a pedale..............................4-81
Freno di stazionamento................4-82
Indicatore di usura delle
pastiglie........................................
4-83
Spia luminosa...............................4-82
Freno a pedale....................................4-81
Freno di stazionamento......................4-82
Funzionamento cambio manuale.......4-46
Funzionamento i-ACTIV AWD.......4-101
Fusibili...............................................6-58
Descrizione del pannello..............6-61
Sostituzione..................................6-58
G
Ganci appendiabiti posteriori...........5-157
Garanzia...............................................8-2
Gas di scarico....................................3-29
Guasto
Avviamento di emergenza............
7-27
Batteria scarica.............................7-24
In caso di foratura..........................7-3
Parcheggio di emergenza...............7-2
Quando non si riesce ad aprire il
portellone......................................
7-56
Surriscaldamento..........................7-29
Traino di emergenza.....................7-31
Guida in situazione di pericolo..........3-51
Guida invernale..................................3-53
Guida sul bagnato..............................3-56
I
i-ACTIVSENSE...............................4-104
Avviso traffico posteriore in uscita da
parcheggio (RCTA)....................
4-128
Limitatore di velocità
regolabile....................................
4-141
Monitoraggio punto cieco
(BSM).........................................
4-117
Regolatore di velocità con sensore
radar Mazda (MRCC)................
4-132
Sensore laser...............................4-162
Sensore radar (anteriore)............4-159
10-4

Indice
Sensori radar (Posteriori)...........4-164
Sistema controllo abbaglianti
(Sistema HBC)...........................
4-108
Sistema di segnalazione cambio
corsia (LDWS)............................
4-111
Sistema di supporto rilevamento
distanza di sicurezza (DRSS).....
4-125
Sistema fari adattativi (AFS)......4-107
Supporto intelligente di frenata
(SBS)..........................................
4-153
Supporto intelligente di frenata in
città (SCBS)................................
4-146
Tecnologia di sicurezza attiva....4-104
Tecnologia di sicurezza
preventiva...................................
4-105
Telecamera controllo abbaglianti
(FSC)..........................................
4-156
Telecamera e sensori..................4-105
i-ELOOP............................................4-91
Display stato controllo.................4-93
Indicatore luminoso i-ELOOP.....4-93
i-stop...................................................4-14
Funzione di prevenzione
movimentazione veicolo..............
4-23
Indicatore luminoso i-stop
(Verde)..........................................
4-19
Interruttore i-stop OFF.................4-22
Spia luminosa i-stop (Ambra)......4-19
Illuminazione cruscotto......................4-31
Immatricolazione del veicolo
all'estero...............................................
8-2
In caso di foratura...............................7-3
Montaggio della ruota di scorta....7-21
Rimozione della ruota sgonfia.....7-17
Indicatori............................................4-25
Indicatori di cambio corsia................4-72
Indicatori di direzione........................4-72
Indicatori luminosi.............................4-42
Candelette.....................................4-45
Chiave...........................................4-44
Temperatura refrigerante motore
bassa.............................................
4-45
Informazioni fondamentali..................6-2
Installazione di ricambi o accessori non
originali................................................
8-3
Interruttori comando audio
Interruttore di esclusione audio....
5-66
Interruttore di ricerca...................5-65
Regolazione volume.....................5-65
L
Lampadine luci
Sostituzione..................................
6-49
Specifiche.......................................9-8
Lampeggiatore
Emergenza....................................
4-80
Fari................................................4-61
Lampeggiatore di emergenza.............4-80
Lavafari..............................................4-77
Lavalunotto........................................4-77
Lavaparabrezza..................................4-76
Limitatore di velocità regolabile......4-141
Lubrificazione carrozzeria.................6-34
Luce vano bagagli............................5-148
Luci antinebbia..................................4-69
Anteriore.......................................4-69
Posteriore......................................4-70
Luci Coming Home...........................4-66
Luci interne......................................5-148
Luce vano bagagli......................5-148
Luci leggimappa.........................5-148
Plafoniere....................................5-148
Luci Leaving Home...........................4-67
Luci leggimappa...............................5-148
M
Manutenzione
Introduzione...................................
6-2
Programma.....................................6-3
10-5

Indice
Regolatore automatico di velocità....4-166
Comandi regolatore automatico di
velocità.......................................
4-166
Indicatore luminoso principale
regolatore automatico di velocità
(Ambra)/Indicatore luminoso
regolatore automatico di velocità
inserito (Verde)...........................
4-167
Regolatore di velocità con sensore radar
Mazda (MRCC)...............................
4-132
Display richiesta di marcia superiore/
marcia inferiore..........................
4-140
Impostazione del sistema...........4-136
Indicazione display.....................4-135
Spia di riduzione distanza..........4-135
Risparmio di carburante e protezione
dell'ambiente......................................
3-50
Rodaggio............................................3-50
Ruota di scorta.....................................7-7
S
Sblocco cofano...................................6-20
Sbrinatore
Lunotto.........................................
4-78
Specchietto retrovisore.................4-79
Sbrinatore lunotto..............................4-78
Sbrinatore specchietto retrovisore......4-79
Se l'Active Driving Display non
funziona..............................................
7-57
Se una spia luminosa si accende o
lampeggia...........................................
7-35
Sedile anteriore....................................2-5
Sedile posteriore..................................2-7
Sedili
Poggiatesta....................................
2-10
Riscaldatore sedile.........................2-6
Sedile anteriore..............................2-5
Sedile posteriore............................2-7
Seggiolino per bambini
Categorie di seggiolini per
bambini.........................................
2-26
Installazione seggiolini per
bambini.........................................
2-36
Installazione seggiolino per
bambini.........................................
2-26
Precauzioni per l'uso del seggiolino
per bambini..................................
2-21
Tabella di posizionamento seggiolini
per bambini rispetto ai sedili........
2-32
Selettore unità di velocità..................4-26
Selezione guida..................................4-99
Sensore laser....................................4-162
Sensore radar (Anteriore).................4-159
Sensori radar (Posteriori).................4-164
Serrature porte....................................3-11
Servosterzo.......................................4-103
Sistema antifurto................................3-45
Sistema audio.....................................5-15
Antenna........................................5-15
Impianto audio [Tipo A/Tipo B (non-
touchscreen)]................................
5-28
Impianto audio [Tipo A/Tipo B
(touchscreen)]...............................
5-42
Interruttori comando audio...........5-64
Modo AUX/USB..........................5-66
Suggerimenti per l'uso del sistema
audio.............................................
5-15
Sistema cintura di sicurezza
Bloccaggio di emergenza.............
2-15
Donne incinte...............................2-15
Precauzioni per l'uso delle cinture di
sicurezza.......................................
2-12
Tipo a 2 punti...............................2-19
Tipo a 3 punti...............................2-16
Sistema climatizzatore.........................5-2
Funzionamento bocchette..............5-3
Suggerimenti per l'uso...................5-2
Tipo automatico............................5-11
Tipo manuale.................................5-5
10-7

Indice
Sistema controllo abbaglianti (Sistema
HBC)................................................
4-108
Indicatore luminoso sistema controllo
abbaglianti (HBC) (verde)..........
4-110
Sistema controllo trazione (TCS)......4-87
Indicatore luminoso TCS OFF.....4-88
Indicatore luminoso TCS/DSC.....4-87
Interruttore TCS OFF...................4-88
Sistema d'illuminazione accesso......5-149
Sistema di controllo delle emissioni
(SKYACTIV-D 1.5)...........................
3-28
Sistema di controllo delle emissioni
(SKYACTIV-G 2.0)...........................
3-27
Sistema di monitoraggio pressione
pneumatici........................................
4-171
Sistema di protezione
Sistema antifurto..........................
3-45
Sistema immobilizzatore..............3-43
Sistema di segnalazione cambio corsia
(LDWS)............................................
4-111
Interruttore LDWS......................4-114
Sistema di segnalazione in caso di
frenate di emergenza..........................
4-84
Sistema di supporto rilevamento distanza
di sicurezza (DRSS).........................
4-125
Indicazione sul display...............4-126
Sistema fari adattativi (AFS)...........4-107
Sistema frenante antibloccaggio
(ABS).................................................
4-86
Sistema immobilizzatore....................3-43
Sistema sensori di parcheggio..........4-185
Funzionamento del sistema sensori di
parcheggio..................................
4-187
Raggio d'azione sensore.............4-187
Sistema telecomando porte senza
chiave...................................................
3-3
Sistemi airbag....................................2-40
Smart Key
Raggio d'azione............................
3-10
Sistema telecomando porte senza
chiave avanzato..............................
3-9
Sospensione funzioni chiave...............3-8
Sostituzione
Batteria chiave..............................
6-41
Fusibile.........................................6-58
Lampadine luci.............................6-49
Pneumatici....................................6-46
Ruota............................................6-47
Tergicristallo.................................6-34
Specchietti di cortesia......................5-148
Specchietti retrovisori
Specchietti retrovisori esterni.......
3-33
Specchietto retrovisore interno.....3-36
Specchietti retrovisori esterni............3-33
Specchietto retrovisore interno..........3-36
Specifiche.............................................9-4
Spia acustica bloccasterzo
elettronico...........................................
7-55
Spia acustica cintura di sicurezza......7-50
Spia acustica di accensione non
commutata OFF (STOP)....................
7-51
Spia acustica di chiave lasciata all'interno
del vano bagagli (Con funzione
telecomando senza chiave
avanzata)............................................
7-52
Spia acustica di chiave lasciata all'interno
del veicolo (Con funzione telecomando
senza chiave avanzata).......................
7-53
Spia acustica di chiave rimossa dal
veicolo................................................
7-52
Spia acustica i-stop............................7-53
Spia acustica limitatore di velocità....7-55
Spia acustica pressione di gonfiaggio
pneumatici..........................................
7-53
Spia acustica pulsante di richiesta non
operativo (Con funzione telecomando
senza chiave avanzata).......................
7-52
Spia acustica sistema airbag/
pretensionatore cintura di sicurezza...
7-50
Spia acustica sistema di segnalazione
cambio corsia (Spia acustica
LDWS)...............................................
7-54
10-8

Indice
Spia acustica sistema monitoraggio punto
cieco (spia acustica sistema BSM).....
7-55
Spia acustica temperatura esterna......7-54
Spia rischio di collisione...................7-55
Spie luminose.....................................4-40
Spie sistema regolatore di velocità con
sensore radar Mazda (sistema
MRCC)...............................................
7-54
Strumenti e indicatori........................4-25
Suggerimenti per la guida
Cambio automatico......................
4-60
Guida in situazione di pericolo.....3-51
Guida invernale............................3-53
Guida sul bagnato........................3-56
Per togliere il veicolo dal
pantano.........................................
3-53
Risparmio di carburante e protezione
dell'ambiente.................................
3-50
Rodaggio......................................3-50
Tappeto pavimento.......................3-52
Veicolo turbo (SKYACTIV-D
1.5)................................................
3-57
Supporto intelligente di frenata
(SBS)................................................
4-153
Arresto operatività sistema supporto
intelligente di frenata (sistema
SBS)............................................
4-155
Indicatore luminoso (rosso) del
supporto intelligente di frenata
(SBS)..........................................
4-155
Spia rischio di collisione............4-155
Supporto intelligente di frenata in città
(SCBS).............................................
4-146
Surriscaldamento................................7-29
T
Tachimetro.........................................4-26
Tappeto pavimento.............................3-52
Targhetta informativa...........................9-2
Targhette dati veicolo..........................9-2
Telecamera controllo abbaglianti
(FSC)................................................
4-156
Telefoni cellulari..................................8-4
Tergicristallo
Sostituzione spazzola
tergilunotto...................................
6-36
Sostituzione spazzole
tergiparabrezza.............................
6-35
Tergilunotto........................................4-77
Tergiparabrezza..................................4-74
Tetto apribile......................................3-41
Traino
Traino di roulotte e rimorchi (Europa/
Russia/Turchia/Israele/Sud
Africa)..........................................
3-58
Traino di emergenza
Descrizione delle modalità di
traino.............................................
7-31
Ganci di traino/ancoraggio...........7-32
Traino/Ancoraggio
Gancio..........................................
7-32
Trasmettitore........................................3-5
V
Vani portaoggetti..............................5-153
Consolle cielo.............................5-153
Ganci appendiabiti posteriori.....5-157
Vano portaoggetti.......................5-153
Vano sotto il pianale...................5-155
Vano portaoggetti.............................5-153
Vano sotto il pianale........................5-155
Volante...............................................3-32
Avvisatore acustico......................4-79
10-9
