2016 MAZDA MODEL CX-3 sensor

Non mettere oggetti sopra gli airbag a tendina o all'interno del loro raggio d'azione:
Piazzare oggetti nel raggio d'azione degli airbag a tendina, come sul parabrezza, sui
finestrini laterali, sui montanti dei finestrini anteriori e posteriori, lungo i bordi esterni
del tetto e sulle maniglie d'appiglio è pericoloso. In caso d'incidente l'oggetto potrebbe
interferire con l'airbag a tendina che si gonfia uscendo dai montanti dei finestrini
anteriore e posteriore lungo il bordo laterale del tetto, impedendogli di fornire la
protezione supplementare a cui è preposto o deviandone pericolosamente la direzione.
Inoltre l'airbag si potrebbe tagliare e perdere il gas.
Non attaccare appendiabiti o qualsiasi altro oggetto sulle maniglie d'appiglio. Quando
si appende un abito, appenderlo direttamente all'apposito gancio. Tenere sempre
sgombra la zona dei moduli airbag a tendina in modo che possano innescarsi
liberamente in caso di collisione laterale.
Non toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli
airbag:
Toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli airbag
è pericoloso. Negli attimi successivi all'innesco scottano. Ci si potrebbe ustionare.
Non installare mai alcun accessorio sul lato frontale del veicolo:
Installare sul lato frontale del veicolo accessori come barre o griglie di protezione,
spartineve o verricelli è pericoloso. Si potrebbe pregiudicare la funzionalità del sensore
d'impatto del sistema airbag. Questo potrebbe determinare un innesco accidentale
degli airbag o pregiudicarne l'innesco in caso d'incidente. Gli occupanti dei sedili
anteriori potrebbero subire gravi conseguenze.
Non modificare le sospensioni:
Modificare le sospensioni del veicolo è pericoloso. Alterando l'altezza del veicolo o la
geometria delle sospensioni si può pregiudicare la sensibilità del veicolo nel rilevare
una collisione, con il conseguente rischio che l'airbag s'inneschi senza motivo o non
s'inneschi quando dovrebbe, creando una situazione di grave pericolo per l'incolumità
degli occupanti.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-43

Non apportare modifiche a una porta anteriore e non lasciarla senza riparazione
qualora danneggiata. Far sempre ispezionare una porta anteriore danneggiata da un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda:
Modificare una porta anteriore o lasciarla senza riparazione qualora danneggiata è
pericoloso. Ciascuna porta anteriore ha un sensore d'impatto laterale che è un
componente del sistema di ritenuta supplementare. Se vengono praticati fori in una
porta anteriore, l'altoparlante della porta viene rimosso senza reinstallarlo o la porta
non viene riparata qualora danneggiata, si potrebbero avere ripercussioni negative
sulla capacità del sensore di rilevare correttamente la pressione generata dall'impatto
durante una collisione laterale. Se un sensore non è in grado di rilevare correttamente
un impatto laterale, gli airbag laterale e a tendina e il pretensionatore della cintura di
sicurezza anteriore potrebbero non operare normalmente esponendo gli occupanti al
rischio di riportare serie lesioni.
Non modificare il sistema di ritenuta supplementare:
Apportare modifiche ai componenti o al cablaggio del sistema di ritenuta
supplementare è pericoloso. Lo si potrebbe attivare accidentalmente o rendere
inoperativo. Non modificare in nessun modo il sistema di ritenuta supplementare.
Questo significa non installare finiture, decorazioni o altro sui moduli airbag. Ciò
significa anche non installare accessori elettrici extra su componenti o cablaggi del
sistema airbag o nelle loro vicinanze. Per rimuovere e installare i sedili anteriori ci si
può rivolgere ad un riparatore specializzato, noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, dotato della necessaria competenza. È importante
proteggere cablaggi e connessioni degli airbag per avere la certezza che gli airbag non
s'inneschino accidentalmente, che il sensore di posizione slitta sedile del conducente
non subisca danni e che gli airbag contenuti nei sedili abbiano collegamenti esenti da
anomalie.
Non piazzare bagagli o altri oggetti sotto i sedili anteriori:
Piazzare bagagli o altri oggetti sotto i sedili anteriori è pericoloso. Si potrebbero
danneggiare componenti essenziali del sistema di ritenuta supplementare per cui, in
caso di collisione laterale, i rispettivi airbag potrebbero non innescarsi mettendo a
repentaglio l'incolumità e la vita degli occupanti. Per prevenire l'eventualità di
danneggiare componenti essenziali del sistema di ritenuta supplementare, non
sistemare bagagli o altri oggetti sotto i sedili anteriori.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-44

Non utilizzare il veicolo con componenti del sistema airbag/pretensionatore cintura di
sicurezza danneggiati:
Sostituire sempre, dopo ogni collisione, i moduli degli airbag e pretensionatori cinture
di sicurezza che si sono innescati o danneggiati in seguito alla collisione. Solo un
riparatore specializzato che ha ricevuto il necessario addestramento (noi
raccomandiamo un Riparatore Autorizzato Mazda) è capace di valutare se questi
sistemi sono ancora operativi, quindi in grado di svolgere la loro funzione protettiva in
caso di ulteriore incidente. Guidare con un'unità airbag o pretensionatore fuori
servizio perché questa si è innescata in precedenza o è danneggiata significa non poter
usufruire della necessaria protezione in caso di ulteriore incidente, e quindi esporre a
serio pericolo la propria incolumità e la vita stessa.
Non rimuovere i componenti interni dell'airbag:
Rimuovere un qualunque componente contenente airbag o sensori, cioè i sedili
anteriori, il cruscotto, il volante o parti dei montanti dei finestrini anteriori e posteriori
e dei bordi laterali del tetto, è pericoloso. Questi componenti contengono parti
fondamentali degli airbag. L'airbag potrebbe attivarsi accidentalmente e procurare
gravi lesioni. Per la rimozione di questi componenti rivolgersi sempre ad un Riparatore
Autorizzato Mazda.
Corretto smaltimento del sistema airbag:
Smaltire un airbag o rottamare un veicolo dotato di airbag attivi può essere
estremamente pericoloso. Se non si rispettano tutte le procedure di sicurezza si mette a
repentaglio l'incolumità delle persone. Contattare un riparatore specializzato, noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, per smaltire in
sicurezza il sistema airbag o per rottamare un veicolo dotato di sistema airbag.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-45

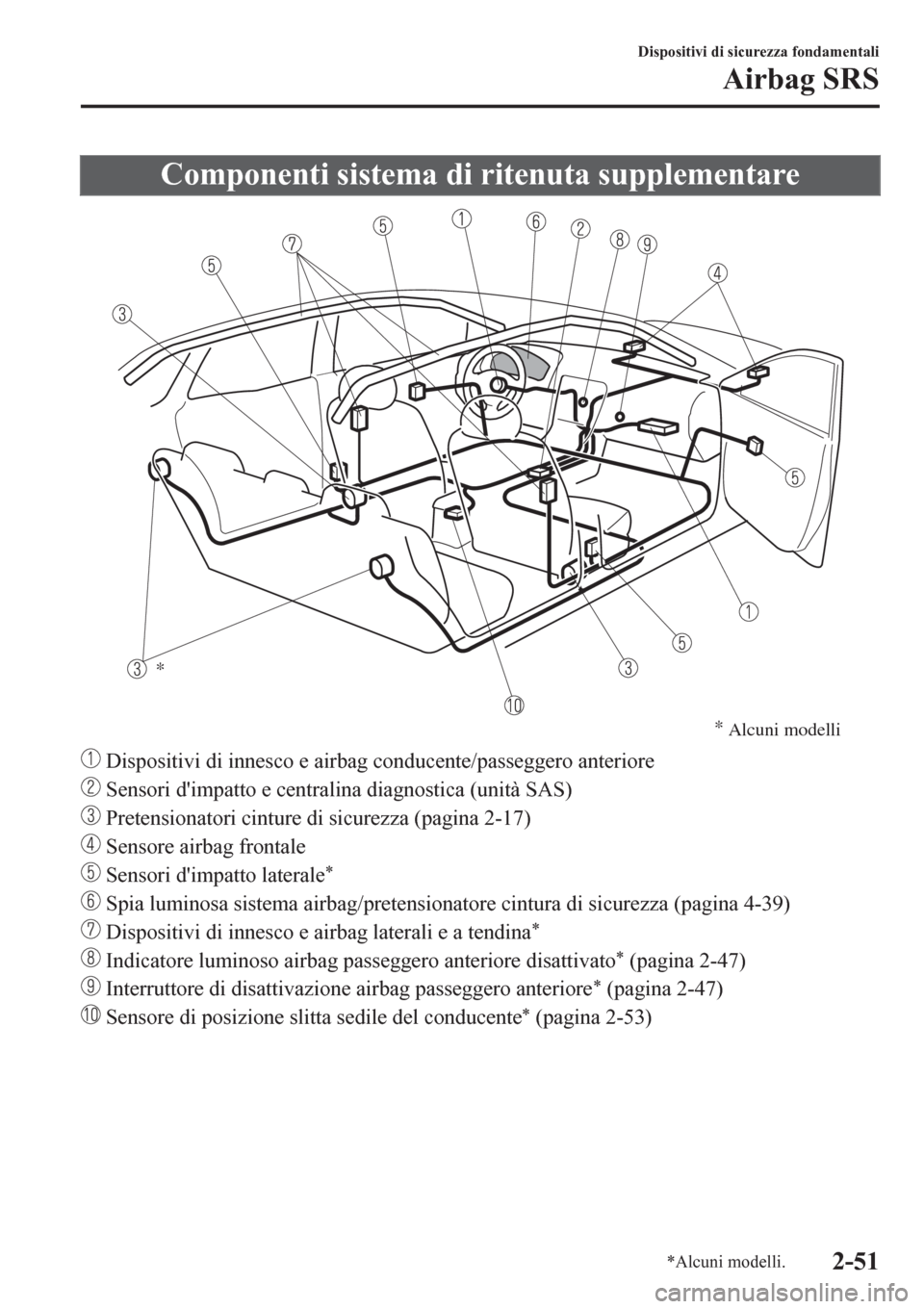

Componenti sistema di ritenuta supplementare
*
*
Alcuni modelli
Dispositivi di innesco e airbag conducente/passeggero anteriore
Sensori d'impatto e centralina diagnostica (unità SAS)
Pretensionatori cinture di sicurezza (pagina 2-17)
Sensore airbag frontale
Sensori d'impatto laterale*
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza (pagina 4-39)
Dispositivi di innesco e airbag laterali e a tendina*
Indicatore luminoso airbag passeggero anteriore disattivato* (pagina 2-47)
Interruttore di disattivazione airbag passeggero anteriore* (pagina 2-47)
Sensore di posizione slitta sedile del conducente* (pagina 2-53)
Dispositivi di sicurezza fondamentali
Airbag SRS
*Alcuni modelli.2-51

▼Airbag conducente
L'airbag del conducente è installato nel volante.
Quando i sensori d'impatto del sistema airbag rilevano un impatto frontale o laterale di una
certa entità, l'airbag del conducente si innesca rapidamente, aiutando a limitare eventuali
lesioni alla testa o al busto del conducente provocate da un impatto diretto contro il volante.
Per ulteriori dettagli circa l'innesco dell'airbag, vedi "Criteri d'innesco airbag SRS" (pagina
2-56).
(Con interruttore di disattivazione airbag passeggero anteriore)
L'innesco dell'airbag a due stadi del conducente è controllato su due livelli di energia
dipendenti dalla posizione del sedile del conducente. Il sensore di posizione slitta sedile del
conducente è ubicato sotto il sedile del conducente. Il sensore determina se il sedile del
conducente si trova davanti o dietro una determinata posizione di riferimento e fornisce la
posizione del sedile alla centralina diagnostica (unità SAS). L'unità SAS è designata a
controllare l'innesco dell'airbag del conducente a seconda della vicinanza del sedile del
conducente al volante.
Durante un impatto di entità moderata, l'airbag del conducente s'innesca con minor energia,
mentre s'innesca con maggior energia in caso d'impatti più violenti e quando il sedile del
conducente si trova dietro la posizione di riferimento.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-53

▼Airbag passeggero anteriore
L'airbag passeggero anteriore è installato nel cruscotto, sul lato passeggero.
Il meccanismo d'innesco dell'airbag del passeggero anteriore è uguale a quello dell'airbag
del conducente.
Per ulteriori dettagli circa l'innesco dell'airbag, vedi "Criteri d'innesco airbag SRS" (pagina
2-56).
▼▼Airbag laterali*
Gli airbag laterali sono installati sui lati esterni degli schienali dei sedili anteriori.
Quando i sensori d'impatto del sistema airbag rilevano un impatto laterale di una certa
entità, il sistema innesca solo l'airbag laterale corrispondente al lato colpito. L'airbag laterale
si innesca rapidamente per limitare eventuali lesioni al busto del conducente o del
passeggero anteriore provocate da un impatto diretto contro parti interne come una porta o
un finestrino.
Per ulteriori dettagli circa l'innesco dell'airbag, vedi "Criteri d'innesco airbag SRS"
(pagina 2-56).

Dispositivi di sicurezza fondamentali
Airbag SRS
2-54*Alcuni modelli.

▼Airbag a tendina*
Gli airbag a tendina sono installati nei montanti dei finestrini anteriori e posteriori e nei
bordi laterali del tetto.
Quando i sensori d'impatto del sistema airbag rilevano un impatto laterale di una certa
entità, l'airbag a tendina si innesca rapidamente, aiutando a limitare eventuali lesioni alla
testa degli occupanti dei sedili posteriori esterni provocate da un impatto diretto contro parti
interne quali una porta o un finestrino.
Per ulteriori dettagli circa l'innesco dell'airbag, vedi "Criteri d'innesco airbag SRS"
(pagina 2-56).

L’airbag a tendina s’innescherà soltanto sul lato
del veicolo dove avviene l’impatto.
▼▼Spia luminosa/acustica
Una spia indica un malfunzionamento del sistema o una condizione operativa.
Vedi Segnalazioni luminose a pagina 4-39.
Vedi Attivazione spia acustica a pagina 7-50.
Dispositivi di sicurezza fondamentali
Airbag SRS
*Alcuni modelli.2-55

NOTA
•(Funzione di ribloccaggio
automatico)
Se entro 30 secondi circa
dall'operazione di sblocco tramite
chiave non viene soddisfatta nessuna
delle condizioni descritte di seguito,
porte e portellone verranno
automaticamente ribloccati. Se il
veicolo è dotato di sistema antifurto i
lampeggiatori di emergenza
lampeggeranno per confermare
l'avvenuta operazione.
Il tempo richiesto dal blocco
automatico delle porte è variabile.
Vedi Opzioni personalizzate a pagina
9-13.
•Una porta o il portellone sono
aperti.
•L'accensione viene commutata su
una posizione diversa da OFF.
•(Con sistema antifurto)
Se si sbloccano le porte premendo
l'apposito pulsante sulla chiave
mentre il sistema antifurto è
disattivato, i lampeggiatori di
emergenza effettueranno un doppio
lampeggio per indicare che il sistema
è disattivato.
Pulsante di esclusione sensore
d'intrusione*
Per disattivare il sensore d'intrusione (che
fa parte del sistema antifurto), premere
l'apposito pulsante di esclusione entro 20
secondi dall'azionamento del pulsante di
blocco; i lampeggiatori di emergenza
effettueranno un triplo lampeggio.
Vedi Sistema Antifurto a pagina 3-45.
▼▼Raggio d'azione
Il sistema funziona solo se il conducente è
a bordo del veicolo oppure si trova
all'interno del raggio d'azione del sistema
e ha con sé la chiave.
Avviamento del motore
NOTA
•Può risultare possibile avviare il
motore anche con la chiave
all'esterno del veicolo, se questa è
molto vicina a una porta o a un
finestrino, tuttavia è bene che il
motore venga avviato solo dal sedile
del conducente.
Se il veicolo viene messo in moto
senza avere a bordo la chiave, una
volta che il motore viene spento e il
commutatore di avviamento portato
su OFF, non si potrà riavviarlo di
nuovo.
•Il vano bagagli è fuori dal raggio
d'azione assicurato, tuttavia se la
chiave (trasmettitore) è azionabile, il
motore potrà essere avviato.
Prima di mettersi in marcia
Chiavi
*Alcuni modelli.3-7
