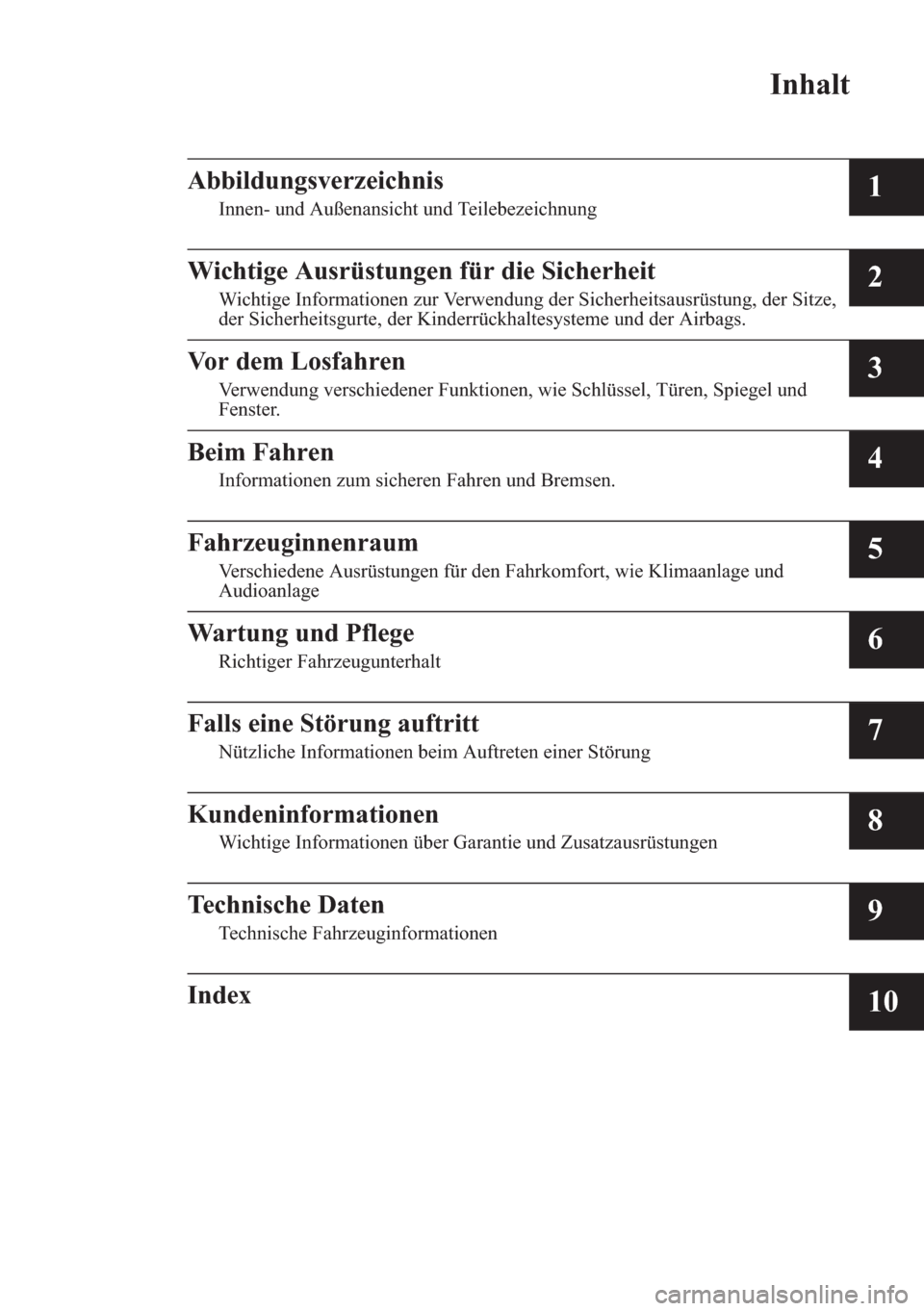

Inhalt
Abbildungsverzeichnis
Innen- und Außenansicht und Teilebezeichnung1
Wichtige Ausrüstungen für die Sicherheit
Wichtige Informationen zur Verwendung der Sicherheitsausrüstung, der Sitze,
der Sicherheitsgurte, der Kinderrückhaltesysteme und der Airbags.2
Vor dem Losfahren
Verwendung verschiedener Funktionen, wie Schlüssel, Türen, Spiegel und
Fenster.3
Beim Fahren
Informationen zum sicheren Fahren und Bremsen.4
Fahrzeuginnenraum
Verschiedene Ausrüstungen für den Fahrkomfort, wie Klimaanlage und
Audioanlage5
Wartung und Pflege
Richtiger Fahrzeugunterhalt6
Falls eine Störung auftritt
Nützliche Informationen beim Auftreten einer Störung7
Kundeninformationen
Wichtige Informationen über Garantie und Zusatzausrüstungen8
Technische Daten
Technische Fahrzeuginformationen9
Index10





1–3
Abbildungsverzeichnis
Innenansicht (Linkslenker)





Audiotasten ...........................................................................................................Seite 5-71



Armaturenbrett ......................................................................................................Seite 4-25



Instrumentenbeleuchtungsregler ...........................................................................Seite 4-33



Geschwindigkeitskonstanthalter ............................................................. Seite 4-144 , 4-176



Sitzheizungsschalter ................................................................................................Seite 2-6



Warnblinkschalter .................................................................................................Seite 4-84



Motorstartknopf ......................................................................................................Seite 4-4



Lenkradschaltwippen ............................................................................................Seite 4-55



Lenkradsicherungshebel........................................................................................Seite 3-35



Motorhaubenentriegelungsgriff ............................................................................Seite 6-18



Tankklappenentriegelung ......................................................................................Seite 3-34
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden





1–4
Abbildungsverzeichnis
Innenansicht (Linkslenker)
Innenausrüstung (Ansicht B)





Insassen-Rückhaltesysteme ...................................................................................Seite 2-41



Active Driving-Anzeige ........................................................................................Seite 4-38



Klimaanlage ............................................................................................................Seite 5-2



Heckscheibenheizungsschalter ..............................................................................Seite 4-82



Audioanlage ..........................................................................................................Seite 5-16



DVD/CD-Spieler ...................................................................................................Seite 5-16



Zusatzsteckbuchse ...............................................................................................Seite 5-160



Eingangsbuchse .....................................................................................................Seite 5-74



Commanderschalter ..............................................................................................Seite 5-47



Antriebsmodusschalter ........................................................................................Seite 4-107



Schalthebel/Wählhebel................................................................................ Seite 4-48 , 4-51



Sicherungskasten (linke Seite) ..............................................................................Seite 6-57
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden





1–7
Abbildungsverzeichnis
Innenansicht (Rechtslenker)





Warnblinkschalter .................................................................................................Seite 4-84



Sitzheizungsschalter ................................................................................................Seite 2-6



Audiotasten ...........................................................................................................Seite 5-71



Armaturenbrett ......................................................................................................Seite 4-25



Instrumentenbeleuchtungsregler ...........................................................................Seite 4-33



Geschwindigkeitskonstanthalter ............................................................. Seite 4-144 , 4-176



Tankklappenentriegelung ......................................................................................Seite 3-34



Motorhaubenentriegelungsgriff ............................................................................Seite 6-18



Lenkradschaltwippen ............................................................................................Seite 4-55



Lenkradsicherungshebel........................................................................................Seite 3-35



Motorstartknopf ......................................................................................................Seite 4-4
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden





1–8
Abbildungsverzeichnis
Innenansicht (Rechtslenker)
Innenausrüstung (Ansicht B)





Insassen-Rückhaltesysteme ...................................................................................Seite 2-41



Audioanlage ..........................................................................................................Seite 5-16



Klimaanlage ............................................................................................................Seite 5-2



Heckscheibenheizungsschalter ..............................................................................Seite 4-82



Active Driving-Anzeige ........................................................................................Seite 4-38



DVD/CD-Spieler ...................................................................................................Seite 5-16



Zusatzsteckbuchse ...............................................................................................Seite 5-160



Eingangsbuchse .....................................................................................................Seite 5-74



Commanderschalter ..............................................................................................Seite 5-47



Antriebsmodusschalter ........................................................................................Seite 4-107



Schalthebel/Wählhebel................................................................................ Seite 4-48 , 4-51



Sicherungskasten (linke Seite) ..............................................................................Seite 6-57
Die Ausrüstung und die Installationsposition sind je nach Fahrzeug verschieden





4–29
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
  (Fahrzeuge mit Audiogerät Typ C/
Ty p D )
 Falls die
Kraftstoffverbrauchsdaten mit der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler
A mit dem Tageskilometerzähler
bei eingeschalteter
Synchronisation zwischen
Kraftstoffverbrauchsüberwachung
und Tageskilometerzähler
zurückgestellt wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
 Siehe “Überwachung des
Kraftstoffverbrauchs” auf Seite
4-100 .
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über eine
Strecke von mehr als 9999,9
Kilometer gefahren wird.
Kilometer-, Tageskilometerzähler,
Bordcomputer und
Tageskilometerumschalter
Mit dem Wahlschalter kann bei
angezeigtem Tageskilometerzähler
zwischen dem Tageskilometerzähler A und
dem Tageskilometerzähler B umgeschaltet
werden. Die eingestellte Betriebsart wird
angezeigt.

Knopf
Momentaner
Kraftstoffverbrauch Reichweite des Kraftstoffs Tageskilometerzähler B Tageskilometerzähler A Kilometerzähler






4–30
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
Wenn die Zündung auf “ACC”
oder auf aus geschaltet wird, kann
der Kilometerzähler bzw. der
Tageskilometerzähler nicht angezeigt
werden. Mit dem Umschalter kann
versehentlich der Tageskilometerzähler
umgeschaltet oder in den folgenden
Fällen in einer Zeitspanne von ungefähr
zehn Minuten zurückgeschaltet werden:

 Nach dem Umschalten der Zündung
von aus auf “ON”.
  Nach dem Öffnen der Fahrertür.
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen
anzeigen. Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite
Reise mit dem Tageskilometerzähler B
aufgezeichnet.
Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.
Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf
für weniger als 1 Sekunde nochmals
drücken, wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.
Bei eingestelltem Tageskilometerzähler
A wird “TRIP A” angezeigt. Bei
eingestelltem Tageskilometerzähler B wird
“TRIP B” angezeigt. Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie
den Knopf für mindestens 1 Sekunde
gedrückt, um die Zähleranzeige auf “0.0”
zurückzustellen. Der Tageskilometerzähler
kann zum Messen zurückgelegter
Wegstrecken oder zum Überprüfen des
Kraftstoffverbrauchs verwendet werden.
HINWEIS
  (Fahrzeuge mit Audiogerät Typ C/
Ty p D )
 Falls die
Kraftstoffverbrauchsdaten mit der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler
A mit dem Tageskilometerzähler
bei eingeschalteter
Synchronisation zwischen
Kraftstoffverbrauchsüberwachung
und Tageskilometerzähler
zurückgestellt wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
 Siehe “Überwachung des
Kraftstoffverbrauchs” auf Seite
4-100 .
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über eine
Strecke von mehr als 9999,9
Kilometer gefahren wird.





4–39
Beim Fahren
Armaturenbrett und Anzeigen
HINWEIS
  Mit einer Sonnenbrille kann es schwierig sein, die Anzeige zu lesen. Nehmen Sie die
Sonnenbrille ab oder erhöhen Sie die Helligkeit der Anzeige.
  Falls die Batterie abgeklemmt und wieder angeschlossen wurde oder bei sehr niedriger
Batteriespannung kann die Einstellposition abweichen.
  Die Anzeige kann schwierig abzulesen sein oder vorübergehend durch WettereinÀ üsse,
wie Regen, Schnee, Licht und Temperatur beeinträchtigt werden.
  Bei ausgebautem Audiogerät kann die Active Driving-Anzeige nicht in Betrieb
genommen werden.
Auf der Active Driving-Anzeige können die folgenden Informationen abgelesen werden:



 Betriebszustand und Warnungen des Mazda Radar Cruise Control-Systems (MRCC)
 Siehe “Mazda Radar Cruise Control-System (MRCC)” auf Seite 4-140 .



 Betriebszustand und Warnung des Spurhalteassistenten (LDWS)
 Siehe “Spurhalteassistent (LDWS)” auf Seite 4-118 .



 Betriebsbedingungen des City-Notbremsassistenten (SCBS)
 Siehe “City-Notbremsassistent (SCBS)” auf Seite 4-156 .



 Betriebszustand und Warnungen des Notbremsassistenten (SBS)
 Siehe “Notbremsassistent (SBS)” auf Seite 4-162 .



 Betriebszustand und Warnungen des Abstandsführungssystems (DRSS)
 Siehe “Abstandsführungssystem (DRSS)” auf Seite 4-133 .



 Betriebszustand und Warnungen des Geschwindigkeitsbegrenzers
 Siehe “Geschwindigkeitsbegrenzer” auf Seite 4-150 .



 Einstellung der Fahrzeuggeschwindigkeit mit dem Geschwindigkeitskonstanthalter
 Siehe “Geschwindigkeitskonstanthalter” auf Seite 4-176 .



 Turn-by-Turn (TBT) (Richtung und Distanz) und Spurführung



 Fahrzeuggeschwindigkeit
Jede Einstellung für die Active Driving-Anzeige lässt sich auf der mittleren Anzeige
(Audiogerät Typ C/Typ D) vornehmen.

1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Einstellbildschirm
anzuzeigen.
2. Wählen Sie die Registerkarte AD-Disp.
3. Wählen Sie den gewünschten Gegenstand und nehmen Sie die Einstellung vor.



 Höhe : Active Driving-Anzeigeposition



 Helligkeitsregelung : Einstellart der Bildschirmhelligkeit (automatisch/manuell)



 Kalibration : Initialisierung der Helligkeitseinstellung (bei automatischer Einstellung)



 Helligkeit : Helligkeitseinstellung (manuelle Einstellung)



 Navigation : Ein/Aus



 Active Driving Display : Ein/Aus



 Zurücksetzen
