2016 MAZDA MODEL 6 display

4–119
Tijdens het rijden
Brandstofverbruikmonitor
Bedrijfstoestanddisplay
De bedrijfstoestand van de i-stop functie en de i-ELOOP regeneratiestatus worden getoond.

Indicatie op display Bedrijfstoestand
Met i-ELOOP systeem


Toont het niveau van de elektriciteit die opgewekt
wordt door regeneratief remmen.

Toont de hoeveelheid elektriciteit die opgeslagen is
in de oplaadbare accu.
Met i-ELOOP systeem


Toont de status van de elektriciteit die wordt
opgeslagen in de oplaadbare accu en die wordt
geleverd aan de elektrische apparatuur (op de
display wordt tegelijkertijd de gehele auto verlicht
weergegeven).

Toont het totale brandstofverbruik.


4–120
Tijdens het rijden
Brandstofverbruikmonitor
Indicatie op display Bedrijfstoestand
Met i-ELOOP systeem

Zonder i-ELOOP systeem


Toont de bedrijfsklaarstatus van de i-stop functie om
aan te geven of deze al dan niet voor gebruik
beschikbaar is.

Toont de bedrijfsklaarstatus van de i-stop functie
vanaf het voertuig (motor, accu en airconditioning)
met gebruik van gekleurde pictogrammen. De
blauwe kleur geeft aan dat de i-stop functie
bedrijfsklaar is en de grijze kleur geeft aan dat deze
niet bedrijfsklaar is.


4–121
Tijdens het rijden
Brandstofverbruikmonitor
Indicatie op display Bedrijfstoestand
Met i-ELOOP systeem

Zonder i-ELOOP systeem


Toont de status van de i-stop functie terwijl de auto
stilstaat.

Geeft de handelingen aan die de bestuurder moet
uitvoeren om de i-stop functie te activeren wanneer
deze niet in werking is.

Toont de huidige hoeveelheid tijd dat de i-stop
functie in werking is geweest en de totale
hoeveelheid tijd dat deze in werking is geweest.

De bedrijfstoestand van de i-stop functie wordt
aangegeven door de kleur van het motorgedeelte. De
kleur is blauw wanneer de i-stop functie in werking
is en grijs wanneer deze niet in werking is.



4–122
Tijdens het rijden
Brandstofverbruikmonitor
Energiebesparingsdisplay
De actuele prestaties van de energiebesparing worden getoond.

Indicatie op display Bedrijfstoestand


De bladgra¿ ek groeit al naargelang de hoeveelheid
CO 2 uitstoot die door de werking van het systeem
wordt gereduceerd. De totaal verzamelde
hoeveelheid bladgroei wordt aangegeven in termen
van het aantal boomgra¿ eken.

Toont de totale rijafstand die door de werking van de
i-stop functie verlengd kon worden.

Toont het percentage van tijd dat de auto door de
werking van de i-stop functie is stopgezet in
vergelijking tot de totale hoeveelheid tijd dat de auto
is stopgezet.

Toont de hoeveelheid tijd dat de i-stop functie heeft
gefunctioneerd.

Toont de totale hoeveelheid tijd dat de auto is
stopgezet.

Eindschermweergave
Als de einddisplay op de brandstofverbruikmonitor aan is wanneer het contact vanuit de
stand ON op OFF wordt gezet, wordt de werkelijke energiebesparing (met i-stop functie) of
de informatie over het brandstofverbruik (zonder i-stop functie) getoond.


4–14 0
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Rijstrookafwijkingwaarschuwingssysteem (LDWS) *
Het LDWS waarschuwt de bestuurder dat de auto van zijn rijstrook afwijkt. Als de
witte (gele) strepen op de rijstrook met behulp van de vooruitrijcamera (FSC) worden
gedetecteerd en het systeem bepaalt dat de auto van zijn rijstrook gaat afwijken, waarschuwt
het de bestuurder door middel van het knipperen van het LDWS waarschuwingslampje
en het activeren van de LDWS waarschuwingszoemer en door middel van de multi-
informatiedisplay (voertuigen met multi-informatiedisplay) en de Active Driving Display
(voertuigen met Active Driving Display).
Zie Vooruitrijcamera op pagina 4-231 .
Gebruik het LDWS bij het rijden op wegen met witte (gele) strepen.
Als uw auto is uitgerust met de rijstrookassistent (LAS), zie Rijstrookassistent (LAS) en
Rijstrookafwijkingwaarschuwingssysteem (LDWS) op pagina 4-190 .


Vooruitrijcamera (FSC)

Het LDWS OFF indicatielampje gaat branden wanneer het systeem defect is.
Zie Waarschuwingsindicatie/waarschuwingslampjes op pagina 4-55 .


4–14 5
Tijdens het rijden
i-ACTIVSENSE

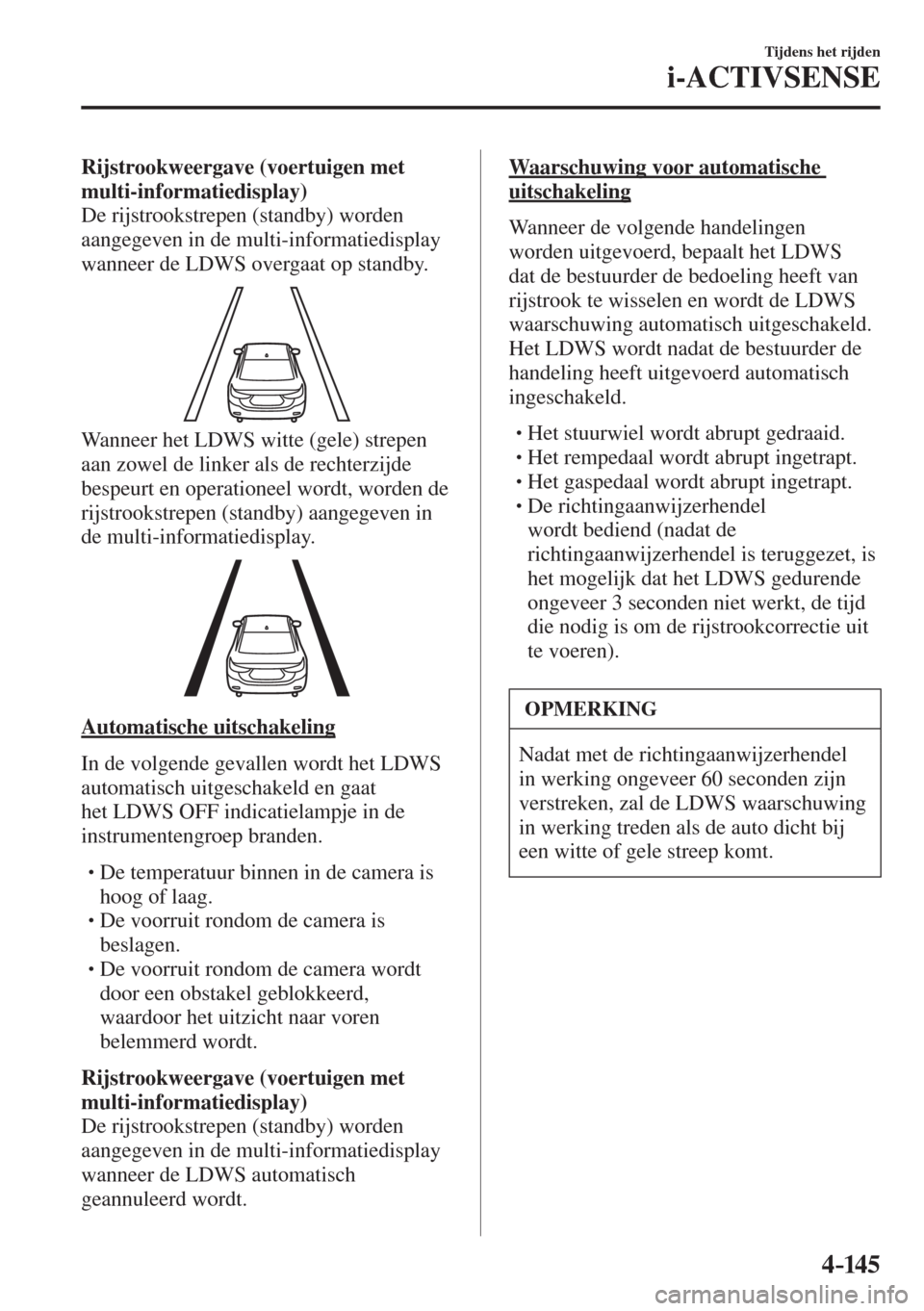

Rijstrookweergave (voertuigen met
multi-informatiedisplay)
De rijstrookstrepen (standby) worden
aangegeven in de multi-informatiedisplay
wanneer de LDWS overgaat op standby.
Wanneer het LDWS witte (gele) strepen
aan zowel de linker als de rechterzijde
bespeurt en operationeel wordt, worden de
rijstrookstrepen (standby) aangegeven in
de multi-informatiedisplay.


Automatische uitschakeling
In de volgende gevallen wordt het LDWS
automatisch uitgeschakeld en gaat
het LDWS OFF indicatielampje in de
instrumentengroep branden.



 De temperatuur binnen in de camera is
hoog of laag.



 De voorruit rondom de camera is
beslagen.



 De voorruit rondom de camera wordt
door een obstakel geblokkeerd,
waardoor het uitzicht naar voren
belemmerd wordt.

Rijstrookweergave (voertuigen met
multi-informatiedisplay)
De rijstrookstrepen (standby) worden
aangegeven in de multi-informatiedisplay
wanneer de LDWS automatisch
geannuleerd wordt.
Waarschuwing voor automatische
uitschakeling
Wanneer de volgende handelingen
worden uitgevoerd, bepaalt het LDWS
dat de bestuurder de bedoeling heeft van
rijstrook te wisselen en wordt de LDWS
waarschuwing automatisch uitgeschakeld.
Het LDWS wordt nadat de bestuurder de
handeling heeft uitgevoerd automatisch
ingeschakeld.



 Het stuurwiel wordt abrupt gedraaid.



 Het rempedaal wordt abrupt ingetrapt.



 Het gaspedaal wordt abrupt ingetrapt.



 De richtingaanwijzerhendel
wordt bediend (nadat de
richtingaanwijzerhendel is teruggezet, is
het mogelijk dat het LDWS gedurende
ongeveer 3 seconden niet werkt, de tijd
die nodig is om de rijstrookcorrectie uit
te voeren).

OPMERKING
Nadat met de richtingaanwijzerhendel
in werking ongeveer 60 seconden zijn
verstreken, zal de LDWS waarschuwing
in werking treden als de auto dicht bij
een witte of gele streep komt.


4–14 6
Tijdens het rijden
i-ACTIVSENSE
Uitschakelen van het systeem
Druk op de LDWS OFF schakelaar om
het LDWS systeem uit te schakelen. Het
LDWS OFF indicatielampje gaat branden.


Rijstrookweergave (voertuigen met
multi-informatiedisplay)
De rijstrookstrepen worden niet langer
aangegeven in de multi-informatiedisplay
wanneer de LDWS geannuleerd wordt.
OPMERKING
Wanneer het contact op OFF wordt
gezet, wordt de LDWS geactiveerd
wanneer het contact de volgende keer op
ON wordt gezet.
Rijstrookafwijkingwaarschuwing
Als het systeem bepaalt dat de
mogelijkheid van een rijstrookafwijking
bestaat. wordt de LDWS
waarschuwingszoemer geactiveerd en
gaat het LDWS waarschuwingslampje
knipperen. Bedien het stuurwiel op
geschikte wijze en stuur de auto naar het
midden van de rijstrook.
Bij voertuigen uitgerust met de multi-
informatiedisplay en de Active Driving
Display verandert de kleur van de
rijstrookstreep in de richting waarin het
systeem bepaalt dat de auto van zijn
rijstrook gaat afwijken van wit naar oranje
en gaat de rijstrookstreep knipperen.
Indicatie op display


Multi-informatiedisplay
Active Driving Display



4–14 8
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Dodehoekmonitor (BSM) *
De dodehoekmonitor (BSM) is bedoeld om de bestuurder te helpen bij het controleren
van het gebied aan de achterzijde van de auto aan beide kanten tijdens het veranderen van
rijstrook, door de bestuurder te attenderen op de aanwezigheid van voertuigen die op een
naastgelegen rijstrook van achteren naderen.
De dodehoekmonitor (BSM) detecteert voertuigen die van achteren naderen bij het rijden
in voorwaartse richting met een snelheid van 30 km/h of hoger en attendeert de bestuurder
door het oplichten van het dodehoekmonitor (BSM) waarschuwingsindicatielampje en het
weergeven van het voertuigdetectiescherm (voertuigen met multi-informatiedisplay en
Active Driving Display).
Als de richtingaanwijzerhendel wordt bediend voor het aangeven van een
rijstrookverandering in de richting waarin het dodehoekmonitor (BSM)
waarschuwingsindicatielampje oplicht en het naderende voertuig wordt gedetecteerd,
attendeert de dodehoekmonitor (BSM) de bestuurder op een mogelijk gevaar door het
oplichten van het dodehoekmonitor (BSM) waarschuwingsindicatielampje, het activeren van
een waarschuwingsgeluid en de weergave van een waarschuwingsindicatie op het scherm
(voertuigen met multi-informatiedisplay en Active Driving Display).
Het detectiegebied van dit systeem beslaat de rijstroken aan beide zijden van de auto en
vanaf de achterzijde van beide voorportieren tot ongeveer 50 m achter de auto.

Detectiegebieden
Uw auto
