2016 MAZDA MODEL 3 HATCHBACK displej

Zadní parkovací asistent*
Zadní parkovací asistent poskytuje pohled za vozidlo při couvání.
VA R O V Á N Í
Vždy buďte opatrní a ověřte si bezpečnost prostoru za vozidlem i okolní
podmínky vlastním pohledem:
Je nebezpečné s vozidlem couvat a dívat se pouze na displej, mohlo by dojít
k nehodě nebo nárazu do nějakého předmětu. Zadní parkovací asistent poskytuje
pouze vizuální pomoc při couvání vozidla. Obraz na displeji se může lišit od
skutečných podmínek.
UPOZORNĚNÍ
•V následujících situacích zadního parkovacího asistenta nepoužívejte: Použití zadního
parkovacího asistenta za těchto podmínek je nebezpečné a může mít za následek
zranění anebo poškození vozidla.
•Zledovatělé nebo sněhem pokryté vozovky.
•Jsou nasazeny sněhové řetězy nebo náhradní kolo pro nouzové použití.
•Víko zavazadlového prostoru / zadní výklopné dveře nejsou úplně zavřené.
•Vozidlo se nachází na svahu.
•Když je displej studený, mohou obrázky na displeji poskakovat nebo může být
zobrazení méně zřetelné než obvykle, takže může být obtížné potvrdit podmínky
v okolí vozidla. Vždy buďte opatrní a ověřte si bezpečnost prostoru za vozidlem i okolní
podmínky vlastním pohledem.
•Nepůsobte na kameru příliš velkou silou. Mohli byste změnit polohu a úhel kamery.
•Kameru nerozebírejte, neupravujte ani nedemontujte, mohli byste narušit její
vodotěsnost.
•Kryt kamery je vyroben z plastu. Na kryt kamery nepoužívejte odmašťovací prostředky,
organická rozpouštědla, vosky nebo prostředky na ošetření skla. Pokud dojde k vylití
některého z výše uvedených prostředků na kryt, musíte ho okamžitě utřít měkkým
hadrem.
•Nedrhněte kryt kamery příliš velkou silou, ani ho neleštěte pomocí abrazivních
prostředků nebo tvrdého kartáče. Kryt kamery nebo objektiv by se mohly poškrábat,
což by mohlo ovlivnit obraz.
Při jízdě
Zadní parkovací asistent
*N
které modely.4-215

POZNÁMKA
•Pokud na objektivu kamery ulpí voda, sníh nebo bláto, setřete je měkkým hadrem.
Pokud je nelze setřít, použijte slabý čisticí prostředek.
•Pokud se teplota kamery rychle mění (z vysoké na nízkou nebo z nízké na vysokou),
nemusí zadní parkovací asistent fungovat správně.
•Při výměně pneumatik se poraďte s odborným opravcem, doporučujeme autorizovaného
opravce vozů Mazda. Výměna pneumatik může mít za následek vychýlení vodicích čar
zobrazujících se na displeji.
•Pokud došlo k nárazu do přídě, zádě vozidla nebo do jeho boku, mohlo dojít k narušení
seřízení zadní parkovací kamery (místo a úhel instalace). Nechejte si vozidlo
zkontrolovat u kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného
opravce vozů Mazda.
•Pokud je na displeji zobrazeno „No Video Signal Available“ (Videosignál není
k dispozici), může se jednat o problém kamery. Nechejte si své vozidlo prohlédnout
u kvalifikovaného opravce, doporučujeme obrátit se na autorizovaného opravce vozů
Mazda.
tUmístění zadní parkovací kamery
Zadní parkovací kamera Sedan Hatchback
ttPřepnutí zobrazení zadního parkovacího asistenta
Přesunutím řadicí páky do polohy R, když je zapnuté zapalování, přepnete na zobrazení
zadního parkovacího asistenta.
POZNÁMKA
Až bude řadicí páka přesunuta z polohy R do jiné polohy, vrátí se displej k předchozí
obrazovce.
Při jízdě
Zadní parkovací asistent
4-216

WProstor zobrazitelný na obrazovce
Obraz na displeji se může lišit od skutečných podmínek.

(Zobrazení na displeji)
Víko zavazadlového
prostoru (sedan) /
obložení (hatchback) Indikace detekce
překážky v systému
parkovacích snímačů.
Nárazník
Objekt
Některé modely (Skutečný pohled)
Prosím, zkontrolujte bezpečnost okolí
POZNÁMKA
•Zobrazitelný prostor se mění v závislosti na stavu vozidla a vozovky.
•Zobrazitelný prostor je omezený. Objekty pod nárazníkem nebo u konců nárazníku
nemohou být zobrazeny.
•Zdánlivá vzdálenost na displeji neodpovídá skutečné vzdálenosti, protože zadní
parkovací kamera je vybavená speciálním objektivem.
•Kamera může snímat dodatečně nainstalované součásti výbavy. Nepřipevňujte na vůz
žádné díly, které by mohly narušit pohled kamery, jako jsou například svítící součástí
nebo součásti vyrobené z reflexních materiálů.
•Za následujících podmínek může být obtížné vidět obrázek na displeji, není to však
příznakem závady.
•Na tmavých místech.
•Když je teplota v blízkosti objektivu příliš vysoká/nízká.
•Když je kamera mokrá, jako například když prší nebo je vysoká vlhkost.
•Když jsou blízkosti kamery nalepené nečistoty jako například bláto.
•Když objektiv kamery odráží sluneční světlo nebo světlomety jiných vozů.
•Zobrazení záběru může být zpožděné, pokud je teplota v okolí kamery nízká.
Při jízdě
Zadní parkovací asistent
4-217

tZobrazení na displeji
Vodicí čáry, které indikují šířku vozidla (žluté), se zobrazují na obrazovce jako vyznačení
přibližné šířky vozidla pro srovnání se šířkou parkovacího místa, do kterého se chystáte
zacouvat.
Toto zobrazení použijte k zaparkování vozidla na parkovišti nebo v garáži.
b
a
Prosím, zkontrolujte bezpečnost okolí
a) Vodicí čáry reprezentující šířku vozidla (žluté)
Tyto vodicí čáry slouží jako referenční a vyznačují přibližnou šířku vozidla.
b) Vzdálenostní vodicí čáry.
Tyto čáry naznačují přibližnou vzdálenost do bodu, změřenou od zádě vozidla (od konce
nárazníku).
•Červená a žlutá čára označují body, které jsou ve vzdálenosti přibližně 50 cm (červená)
a 100 cm (žlutá) od zadního nárazníku (uprostřed jednotlivých čar).
UPOZORNĚNÍ
Vodicí čáry na obrazovce jsou pevné. Nejsou synchronizované s tím, jak řidič otáčí
volantem. Vždy buďte opatrní a před couváním zkontrolujte prostor za vozidlem a v jeho
okolí vlastním zrakem.
ttObsluha zadního parkovacího asistenta
Činnost zadního parkovacího asistenta při couvání vozidla se liší v závislosti na stavu
dopravy, vozovky a vozidla. Také načasování se liší v závislosti na podmínkách, proto
zkontrolujte okolí vozu přímo svým zrakem a přizpůsobte řízení vozu aktuálním
podmínkám.
Před použitím zadního parkovacího asistenta musíte vzít do úvahy všechna výše uvedená
upozornění.
Při jízdě
Zadní parkovací asistent
4-218

POZNÁMKA
Záběr zadní parkovací kamery se na displeji zobrazuje převrácený (zrcadlový obraz).

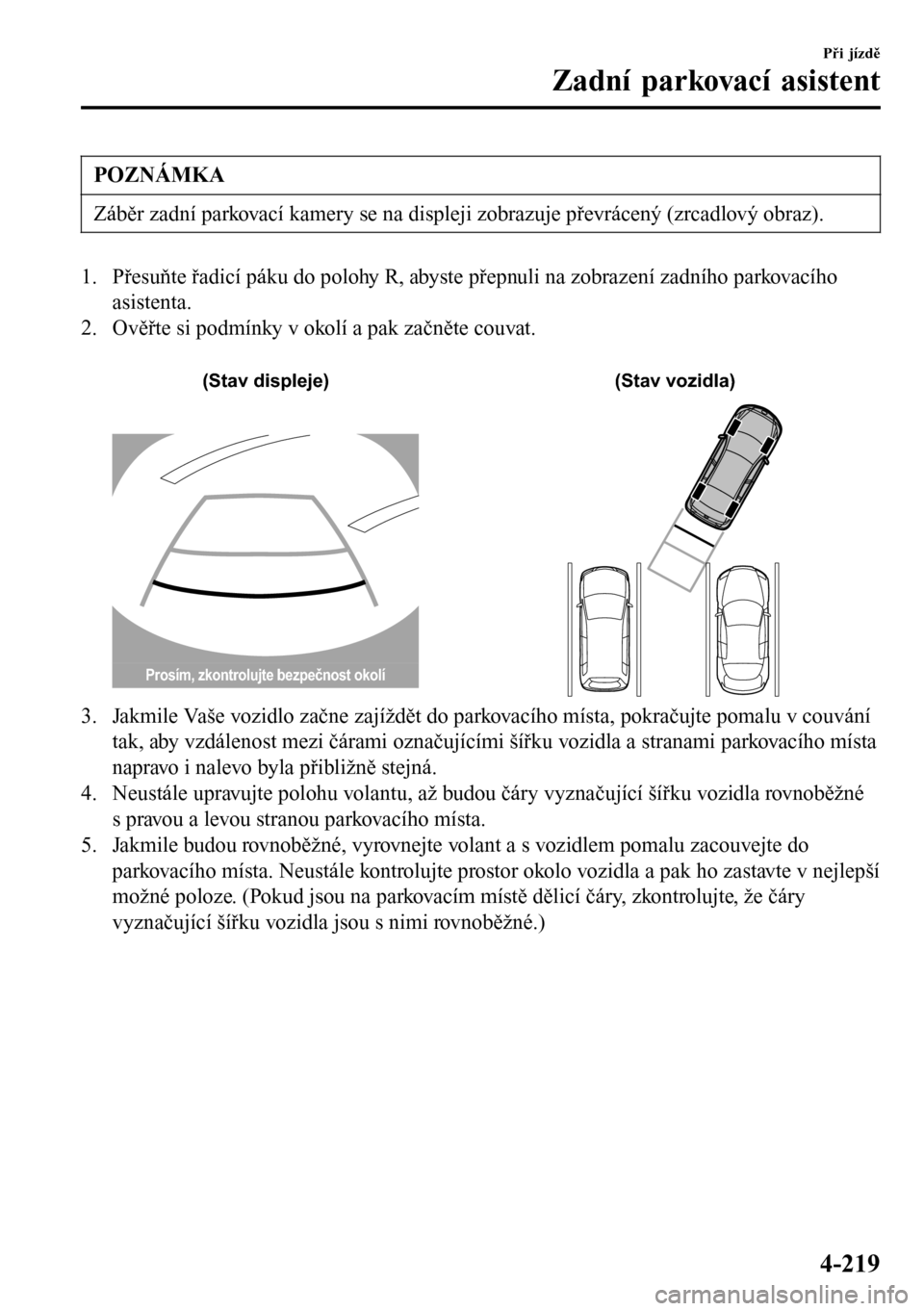

1. Přesuňte řadicí páku do polohy R, abyste přepnuli na zobrazení zadního parkovacího
asistenta.
2. Ověřte si podmínky v okolí a pak začněte couvat.

(Stav displeje) (Stav vozidla)
Prosím, zkontrolujte bezpečnost okolí
3. Jakmile Vaše vozidlo začne zajíždět do parkovacího místa, pokračujte pomalu v couvání
tak, aby vzdálenost mezi čárami označujícími šířku vozidla a stranami parkovacího místa
napravo i nalevo byla přibližně stejná.
4. Neustále upravujte polohu volantu, až budou čáry vyznačující šířku vozidla rovnoběžné
s pravou a levou stranou parkovacího místa.
5. Jakmile budou rovnoběžné, vyrovnejte volant a s vozidlem pomalu zacouvejte do
parkovacího místa. Neustále kontrolujte prostor okolo vozidla a pak ho zastavte v nejlepší
možné poloze. (Pokud jsou na parkovacím místě dělicí čáry, zkontrolujte, že čáry
vyznačující šířku vozidla jsou s nimi rovnoběžné.)
Při jízdě
Zadní parkovací asistent
4-219

(Stav displeje) (Stav vozidla)
Prosím, zkontrolujte bezpečnost okolí
6. Až bude řadicí páka přesunuta z polohy R do jiné polohy, vrátí se displej k předchozí
obrazovce.
POZNÁMKA
Protože při parkování mohou nastat rozdíly mezi obrazem na displeji a skutečnými
podmínkami, jak je naznačeno níže, musíte si vždy ověřit bezpečnost prostoru za
vozidlem a jeho okolí vlastním zrakem.
•Na snímku parkovacího místa (nebo garáže) zobrazovaném na displeji se zadní
a vzdálenostní vodicí čáry mohou jevit jako rovnoběžné, ačkoliv ve skutečnosti na zemi
rovnoběžné nejsou.
•Když parkujete na místě, které má oddělovací čáru pouze na jedné straně parkovacího
místa, mohou se oddělovací čára a čára vyznačující šířku vozidla jevit jako rovnoběžné
na displeji, ale ve skutečnosti na zemi nemusí být rovnoběžné.

Prosím, zkontrolujte bezpečnost okolí
Při jízdě
Zadní parkovací asistent
4-220

WOdchylky mezi skutečnými podmínkami na vozovce a obrazem na displeji
Mezi skutečnou vozovkou a vozovkou zobrazenou na displeji existují určité rozdíly. Takové
odchylky ve vnímání vzdálenosti mohou vyústit v nehodu. Připomínáme následující
podmínky, které mohou způsobit odchylky ve vnímání vzdálenosti.
Když je vozidlo nakloněné vahou cestujících a nákladu
Když je záď vozidla snížená, objekty na obrazovce se jeví ve větší vzdálenosti, než ve
skutečnosti jsou.
OdchylkaObjekt
Když je za vozidlem prudký svah
Když je za vozidlem prudké stoupání (klesání), jeví se objekt zobrazený na displeji ve větší
vzdálenosti (klesání: v menší vzdálenosti), než ve skutečnosti je.
Jeví se dále,
než ve
skutečnosti jeJeví se blíže,
než ve
skutečnosti je
Objekt ve
skutečné poloze Objekt ve skutečné poloze
Objekt na obrazovce
A: Vzdálenost mezi vozidlem a objektem zobrazeným na obrazovce.
B: Skutečná vzdálenost mezi vozidlem a objektem.Objekt na obrazovce
Při jízdě
Zadní parkovací asistent
4-221

Trojrozměrný objekt za vozidlem
Protože se vzdálenostní vodicí čáry zobrazují na základě rovného povrchu, liší se
vzdálenosti od trojrozměrného objektu znázorněného na displeji od skutečných vzdáleností.
Prosím, zkontrolujte bezpečnost okolí
A
A
C B
CB
(Skutečná vzdálenost) B>C=A
Vnímaná vzdálenost na obrazovce A>B>C(Zobrazení na displeji)
(Skutečný stav)
ttNastavení kvality obrazu
VAROVÁNÍ
Kvalitu obrazu zadního parkovacího asistenta vždy nastavujte, když vůz stojí:
Nenastavujte kvalitu obrazu zadního parkovacího asistenta, když řídíte vůz.
Nastavování kvality obrazu jako je jas, kontrast, barva a odstín při řízení je
nebezpečné, protože by to mohlo odvést Vaši pozornost od řízení vozidla a mohlo
by dojít k nehodě.
Nastavení kvality obrazu je možné provést, když je řadicí páka v poloze zpátečky (R).
Můžete nastavit čtyři parametry, a to jas, kontrast, odstín a barva. Při nastavování věnujte
dostatečnou pozornost okolí vozidla.
1. Výběrem ikony
na obrazovce zobrazíte záložky.
2. Vyberte požadovanou záložku.
3. Nastavte jas, kontrast, odstín a barvu pomocí posuvníku.
Potřebujete-li vrátit nastavení zpět, stiskněte tlačítko Reset.
4. Výběrem ikony
na obrazovce zavřete záložku.
