2016 MAZDA MODEL 3 HATCHBACK TPMS

Wyposażenie wnętrza (Widok A)
1Klamka otwierania i blokowania drzwi............................................................... strona 3-20
2Sygnalizacja skrętu i zmiany pasa ruchu............................................................. strona 4-78
3Sterowanie oświetleniem zewnętrznym...............................................................strona 4-68
4Dźwignia sterowania wycieraczkami i spryskiwaczami szyb............................. strona 4-79
5Wyłącznik systemu wspomagającego utrzymanie pojazdu w pasie ruchu (LAS) i systemu
ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)............................ strona 4-169
6Wyłącznik funkcji i-stop..................................................................................... strona 4-22
7Wyłącznik systemu DSC (DSC OFF).............................................................. strona 4-100
8Wyłącznik systemu monitorowania ciśnienia w oponach (TPMS).................. strona 4-230
9Włącznik czujników parkowania...................................................................... strona 4-246
0Wyłącznik systemu SCBS (SCBS OFF).......................................................... strona 4-193
AWyłącznik systemu monitorowania martwego pola (BSM)............................. strona 4-133
BPokrętło korektora poziomu świateł reflektorów................................................. strona 4-73
CPrzełącznik regulacji lusterek zewnętrznych....................................................... strona 3-37
DPrzełącznik blokady drzwi.................................................................................. strona 3-17
EPrzycisk blokowania elektrycznych podnośników szyb...................................... strona 3-47
FPrzyciski elektrycznego sterowania podnośnikami szyb.................................... strona 3-42
Twój samochód - Pierwsze spojrzenie
Widok wnętrza (Model z kierownicą po lewej stronie)
1-2Wy po s a
*enie i rozmieszczenie elementów wyposa
*enia ró
*ni si

w zale
*no
ci od wersji samochodu

Wyposażenie wnętrza (Widok A)
1Dźwignia sterowania wycieraczkami i spryskiwaczami szyb............................. strona 4-79
2Sygnalizacja skrętu i zmiany pasa ruchu............................................................. strona 4-78
3Sterowanie oświetleniem zewnętrznym...............................................................strona 4-68
4Klamka otwierania i blokowania drzwi............................................................... strona 3-20
5Przyciski elektrycznego sterowania podnośnikami szyb.................................... strona 3-42
6Przycisk blokowania elektrycznych podnośników szyb...................................... strona 3-47
7Przełącznik lusterek składanych elektrycznie..................................................... strona 3-37
8Przełącznik regulacji lusterek zewnętrznych....................................................... strona 3-37
9Wyłącznik systemu wspomagającego utrzymanie pojazdu w pasie ruchu (LAS) i systemu
ostrzegania o niezamierzonej zmianie pasa ruchu (LDWS)............................ strona 4-169
0Wyłącznik funkcji i-stop..................................................................................... strona 4-22
AWyłącznik systemu DSC (DSC OFF).............................................................. strona 4-100
BWyłącznik systemu monitorowania ciśnienia w oponach (TPMS).................. strona 4-230
CWłącznik czujników parkowania...................................................................... strona 4-246
DWyłącznik systemu SCBS (SCBS OFF).......................................................... strona 4-193
EWyłącznik systemu monitorowania martwego pola (BSM)............................. strona 4-133
FPokrętło korektora poziomu świateł reflektorów................................................. strona 4-73
Twój samochód - Pierwsze spojrzenie
Widok wnętrza (Model z kierownicą po prawej stronie)
1-6Wy po s a
*enie i rozmieszczenie elementów wyposa
*enia ró
*ni si

w zale
*no
ci od wersji samochodu

tLampki ostrzegawcze
Lampki te włączają się lub migają, aby poinformować użytkownika o stanie działania
systemu i nieprawidłowościach lub usterkach.
Piktogram Ostrzeżenie Strona
Lampka ostrzegawcza układu hamulcowego*1*27-36
Lampka ostrzegawcza systemu ABS*1
Lampka ostrzegawcza
elektronicznego systemu
rozdziału siły hamowania
7-36,
Ostrzeżenie dotyczące
układu ABS 7-40
Lampka ostrzegawcza układu ładowania akumulatora*17-36
Lampka ostrzegawcza oleju silnika*17-36
(Czerwona)Lampka ostrzegawcza wysokiej temperatury płynu chłodzenia sil-
nika*17-36
(Pomarańczowa)
*Lampka ostrzegawcza funkcji i-stop*17-40
Lampka ostrzegająca o awarii układu wspomagania kierownicy*17-36
Główna lampka ostrzegawcza*17-40
*Lampka ostrzegawcza elektromechanicznego hamulca postojowe-
go*17-40
Lampka ostrzegawcza usterki silnika (Check Engine)*17-40
Lampka ostrzegawcza automatycznej skrzyni biegów*17-40
Lampka ostrzegawcza układu poduszek powietrznych/systemu na-
pinaczy pasów bezpieczeństwa*17-40
*Lampka ostrzegawcza systemu monitorowania ciśnienia w opo-
nach (TPMS)*1Miga 7-40, Świeci się
7-45
(Czerwona)Lampka ostrzegawcza klucza
*1Usterka 7-40,
Z wyjątkiem usterki
7-45
(Pomarańczowa)
*Lampka ostrzegawcza przednich matrycowych reflektorów dio-
dowych (LED) z systemem oświetlenia adaptacyjnego (ALH)*17-40
Podczas jazdy
Zestaw liczników i wskaźników
4-44*Wybrane wersje.

System monitorowania ciśnienia w oponach*
System monitorowania ciśnienia w oponach (TPMS) kontroluje ciśnienie powietrza we
wszystkich czterech oponach. Jeśli ciśnienie powietrza w którejkolwiek oponie jest zbyt
niskie, system ostrzega kierowcę włączając w zestawie wskaźników lampkę ostrzegawczą
systemu monitorowania ciśnienia w oponach i emitując sygnał dźwiękowy. System ten
monitoruje ciśnienie w oponach w sposób pośredni, wykorzystując dane przesyłane przez
czujniki prędkości kół układu ABS.
Aby umożliwić prawidłowe działanie systemu, konieczne jest jego aktywowanie przy ściśle
określonych wartościach ciśnienia w oponach (wartości podane są na etykiecie ciśnienia
opon). W celu wykonania aktywacji postępuj zgodnie z procedurą.
Patrz rozdział „Aktywacja Systemu monitorowania ciśnienia w oponach” na stronie 4-230.
Lampka ostrzegawcza miga w przypadku wystąpienia usterki w systemie.
Patrz rozdział „Lampki ostrzegawcze” na stronie 4-44.

Czujnik prędkości kół ABS
Podczas jazdy
System monitorowania ciśnienia w oponach
*Wybrane wersje.4-227

PRZESTROGA
•Przy niskich temperaturach otoczenia sprawdzaj ciśnienie w każdej oponie, również
w kole zapasowym (jeżeli znajduje się na wyposażeniu) raz w miesiącu i uzupełnij
ciśnienie do wartości zalecanej przez producenta samochodu na tabliczce samochodu
lub etykiecie ciśnienia opon. (Jeżeli Twój samochód ma opony w innym rozmiarze niż
ten wskazany na tabliczce samochodu lub etykiecie ciśnienia opon, powinieneś
dowiedzieć się, jaka jest prawidłowa wartość ciśnienia dla tych opon).
Dla podniesienia bezpieczeństwa Twój samochód został wyposażony w system
monitorowania ciśnienia w oponach (TPMS), który za pomocą lampki ostrzegawczej
informuje, że w jednej lub kilku oponach ciśnienie jest zbyt niskie. Gdy włączy się
lampka ostrzegawcza ciśnienia, powinieneś jak najszybciej zatrzymać się i sprawdzić
opony, a w razie konieczności napompować je do wymaganej wartości. Jazda na
oponach ze zbyt niskim ciśnieniem może spowodować ich przegrzanie i
w konsekwencji uszkodzenie. Zbyt niskie ciśnienie w oponach zwiększa zużycie paliwa
i przyspiesza zużycie bieżnika, może też utrudniać prowadzenie i zatrzymywanie
samochodu.
System TPMS nie zwalnia z obowiązku właściwej dbałości o opony. Musisz pamiętać
o uzupełnianiu ciśnienia w oponach, nawet jeśli nie jest ono jeszcze na tyle niskie, by
spowodować włączenie się lampki ostrzegawczej systemu TPMS.
Twój samochód został również wyposażony w układ sygnalizujący nieprawidłowe
działanie systemu TPMS.
Układ ten jest powiązany z lampką ostrzegawczą ciśnienia opon. W momencie gdy
system wykryje usterkę, lampka będzie migać przez około minutę, po czym zacznie
świecić światłem ciągłym. To zjawisko będzie się powtarzać przy każdorazowym
uruchomieniu samochodu do momentu wyeliminowania usterki. Gdy wskaźnik
nieprawidłowego działania jest aktywny, system może nie wykryć lub nie informować
o niskim ciśnieniu w oponach. Do usterek systemu TPMS może dojść z wielu
powodów, m.in. na skutek założenia alternatywnych opon/kół, które uniemożliwiają
prawidłowe działanie systemu TPMS. Po każdej wymianie jednej lub kilku opon/kół
sprawdź, czy układ nie sygnalizuje nieprawidłowego działania TPMS, aby upewnić się,
czy wymienione na zalecane lub alternatywne opony i koła umożliwiają systemowi
TPMS właściwe funkcjonowanie.
•System, zanim zasygnalizuje problem, przez chwilę poddaje go wewnętrznej analizie,
aby uniknąć fałszywych odczytów. Oznacza to, że nie wykazuje natychmiast
gwałtownego spadku ciśnienia lub przebicia opony.
Podczas jazdy
System monitorowania ciśnienia w oponach
4-228

UWAGA
Ponieważ system TPMS rozpoznaje drobne zmiany w stanie opony, czas emisji
ostrzeżenia może być krótszy lub dłuższy w następujących przypadkach:
•Rozmiar, producent oraz typ opon jest inny niż podano w danych technicznych.
•Rozmiar, producent oraz typ danej opony jest inny niż parametry pozostałych opon lub
opony znacznie różnią się pomiędzy sobą stopniem zużycia.
•Używane są opony typu run-flat, opony kolcowane, opony zimowe lub opony
z założonymi łańcuchami przeciwpoślizgowymi.
•Używane jest tymczasowe koło zapasowe (Może wówczas migać lampka ostrzegawcza
systemu monitorowania ciśnienia w oponach, która następnie będzie świecić światłem
stałym).
•Oponę naprawiono korzystając z awaryjnego zestawu naprawczego do przebitej opony.
•Ciśnienie w oponie jest zbyt wysokie w stosunku do ciśnienia podanego w danych
technicznych lub z jakiejś przyczyny ciśnienie nagle spadło, na przykład z powodu
pęknięcia opony podczas jazdy.
•Samochód jedzie z prędkością mniejszą niż 15 km/h (w tym również, kiedy samochód
jest zatrzymany) lub czas jazdy jest krótszy niż 5 minut.
•Samochód jedzie po nadzwyczaj nierównej lub śliskiej, oblodzonej drodze.
•Często powtarzane jest nagłe ruszanie kierownicą oraz szybkie przyspieszanie/
zwalnianie, jak podczas agresywnej jazdy na krętej drodze.
•Na jedną z opon wywarto silny nacisk, na przykład poprzez załadowanie ciężkiego
bagażu z jednej strony samochodu.
•Podczas aktywacji systemu nie wprowadzono wartości ciśnienia wyszczególnionego
w danych technicznych.
Podczas jazdy
System monitorowania ciśnienia w oponach
4-229

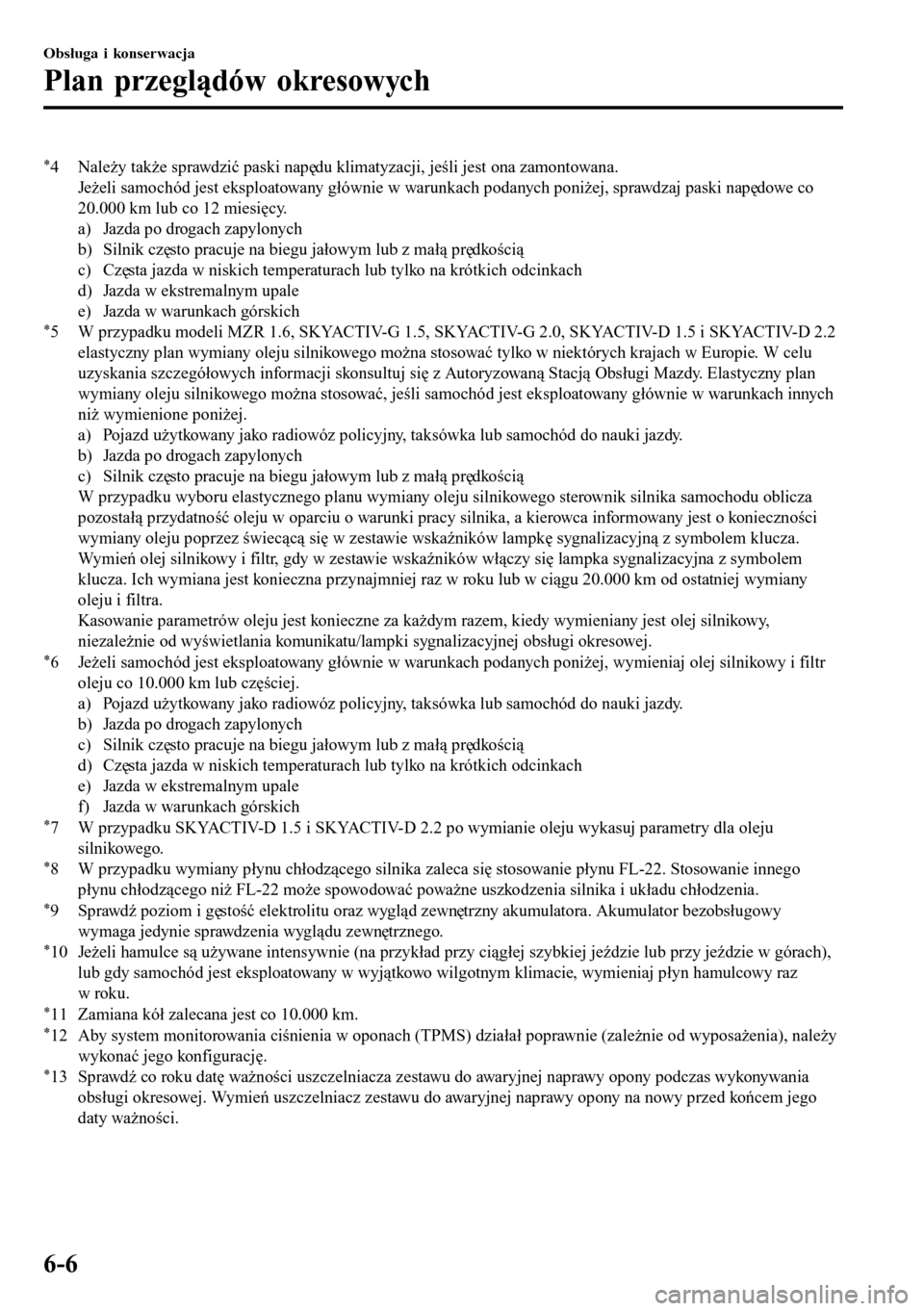

*4 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
20.000 km lub co 12 miesięcy.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*5 W przypadku modeli MZR 1.6, SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-D 1.5 i SKYACTIV-D 2.2
elastyczny plan wymiany oleju silnikowego można stosować tylko w niektórych krajach w Europie. W celu
uzyskania szczegółowych informacji skonsultuj się z Autoryzowaną Stacją Obsługi Mazdy. Elastyczny plan
wymiany oleju silnikowego można stosować, jeśli samochód jest eksploatowany głównie w warunkach innych
niż wymienione poniżej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
W przypadku wyboru elastycznego planu wymiany oleju silnikowego sterownik silnika samochodu oblicza
pozostałą przydatność oleju w oparciu o warunki pracy silnika, a kierowca informowany jest o konieczności
wymiany oleju poprzez świecącą się w zestawie wskaźników lampkę sygnalizacyjną z symbolem klucza.
Wymień olej silnikowy i filtr, gdy w zestawie wskaźników włączy się lampka sygnalizacyjna z symbolem
klucza. Ich wymiana jest konieczna przynajmniej raz w roku lub w ciągu 20.000 km od ostatniej wymiany
oleju i filtra.
Kasowanie parametrów oleju jest konieczne za każdym razem, kiedy wymieniany jest olej silnikowy,
niezależnie od wyświetlania komunikatu/lampki sygnalizacyjnej obsługi okresowej.
*6 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 10.000 km lub częściej.
a) Pojazd użytkowany jako radiowóz policyjny, taksówka lub samochód do nauki jazdy.
b) Jazda po drogach zapylonych
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
e) Jazda w ekstremalnym upale
f) Jazda w warunkach górskich
*7 W przypadku SKYACTIV-D 1.5 i SKYACTIV-D 2.2 po wymianie oleju wykasuj parametry dla oleju
silnikowego.
*8 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*9 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*10 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*11 Zamiana kół zalecana jest co 10.000 km.*12 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*13 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-6

Symbole stosowane w tabeli:
I: Sprawdzić: Sprawdzić i oczyścić, naprawić, wyregulować, uzupełnić, a w razie konieczności wymienić.
R: Wy m i e n i ć
C: Oczyścić
T: Dokręcić
D: Spuścić
Uwagi:
*1 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe co
10.000 km lub częściej.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*2 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej silnikowy i filtr
oleju co 10.000 km lub częściej.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*3 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*4 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*5 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. Akumulator bezobsługowy
wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*6 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*7 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*8 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-8
