2016 MAZDA MODEL 3 HATCHBACK sensor

6–80
Wartung und PÀ ege
FahrzeugpÀ ege
FahrzeugpÀ ege
W a s c h e n
VORSICHT

 Wenn sich der Wischerhebel in der
Position
be¿ ndet und die
Zündung auf “ON” gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:



 Falls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.



 Falls ein Schlag mit der Hand oder
einem Gegenstand von außen oder
innen auf die Windschutzscheibe
einwirkt.
  Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position
be¿ ndet und die
Zündung auf “ON” geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
 Vergewissern Sie sich
deshalb vor dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die Windschutzscheibe
bei laufendem Motor von Schnee und
Eis befreit wird.
VORSICHT


 Verspritzen Sie kein Wasser im
Motorraum. Es besteht die Gefahr,
dass Schwierigkeiten beim Anlassen
des Motors oder Beschädigungen von
elektrischen Teilen auftreten können.
  Beim Waschen oder Konservieren
des Fahrzeugs darf auf keine Stelle
des Dachs oder der Antenne eine
übermäßige Kraft angewendet
werden. Sonst kann eine Beule
verursacht oder die Antenne
beschädigt werden.
Waschen Sie das Fahrzeug regelmäßig,
mindestens einmal pro Monat, mit
lauwarmem oder kaltem Wasser, um die
Lackierung vor Korrosionserscheinungen
zu schützen.

Falls das Waschen des Fahrzeugs
nicht richtig ausgeführt wird, kann die
LackoberÀ äche zerkratzt werden. Hier
sind einige Beispiele wie die Lackschicht
zerkratzt werden kann.

Die Lackierung kann zerkratzt werden,
wenn:



 Das Fahrzeug wird gewaschen, ohne
dass vorher der Schmutz abgespült
wurde.



 Zum Waschen wird ein grobes,
trockenes oder schmutziges Tuch
verwendet.



 Das Fahrzeug wird in einer Waschanlage
gewaschen, die schmutzige oder harte
Waschbürsten verwendet.



 Für das Waschen werden
Reinigungsmittel oder
Konservierungsmittel mit
Scheuermittelzusätzen verwendet.

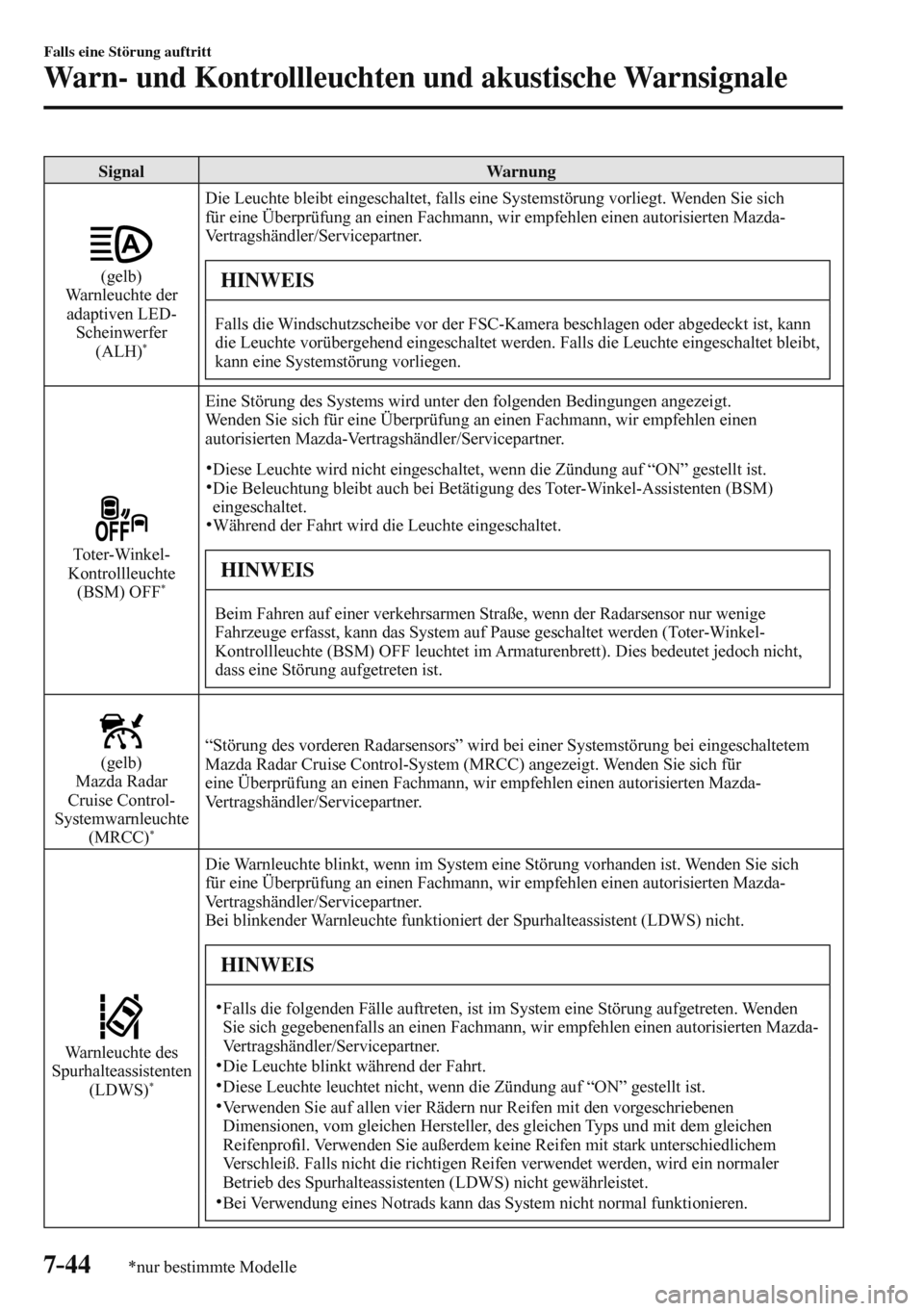

7–44
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


(gelb)
Warnleuchte der
adaptiven LED-
Scheinwerfer
(ALH)
* Die Leuchte bleibt eingeschaltet, falls eine Systemstörung vorliegt. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
Falls die Windschutzscheibe vor der FSC-Kamera beschlagen oder abgedeckt ist, kann
die Leuchte vorübergehend eingeschaltet werden. Falls die Leuchte eingeschaltet bleibt,
kann eine Systemstörung vorliegen.


Toter-Winkel-
Kontrollleuchte
(BSM) OFF
* Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist.
Die Beleuchtung bleibt auch bei Betätigung des Toter-Winkel-Assistenten (BSM)
eingeschaltet.

Während der Fahrt wird die Leuchte eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen Straße, wenn der Radarsensor nur wenige
Fahrzeuge erfasst, kann das System auf Pause geschaltet werden (Toter-Winkel-
Kontrollleuchte (BSM) OFF leuchtet im Armaturenbrett). Dies bedeutet jedoch nicht,
dass eine Störung aufgetreten ist.


(gelb)
Mazda Radar
Cruise Control-
Systemwarnleuchte
(MRCC)
* “Störung des vorderen Radarsensors” wird bei einer Systemstörung bei eingeschaltetem
Mazda Radar Cruise Control-System (MRCC) angezeigt. Wenden Sie sich für
eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.


Warnleuchte des
Spurhalteassistenten
(LDWS)
* Die Warnleuchte blinkt, wenn im System eine Störung vorhanden ist. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Bei blinkender Warnleuchte funktioniert der Spurhalteassistent (LDWS) nicht.
HINWEIS
Falls die folgenden Fälle auftreten, ist im System eine Störung aufgetreten. Wenden
Sie sich gegebenenfalls an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Die Leuchte blinkt während der Fahrt.
Diese Leuchte leuchtet nicht, wenn die Zündung auf “ON” gestellt ist.
Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenpro¿ l. Verwenden Sie außerdem keine Reifen mit stark unterschiedlichem
Verschleiß. Falls nicht die richtigen Reifen verwendet werden, wird ein normaler
Betrieb des Spurhalteassistenten (LDWS) nicht gewährleistet.

Bei Verwendung eines Notrads kann das System nicht normal funktionieren.


7–47
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung Abhilfemaßnahme


Warnleuchte
Notbremsassistent
(SBS)/City-
Notbremsassistent
(SCBS)
* Die Leuchte leuchtet, wenn die
Windschutzscheibe oder der Radarsensor
verschmutzt sind oder wenn eine
Systemstörung vorhanden ist. Kontrollieren Sie die Ursache der
auÀ euchtenden Warnleuchte auf der
mittleren Anzeige.
Falls die Ursache der auÀ euchtenden
Warnleuchte eine verschmutzte
Windschutzscheibe ist, muss die
Windschutzscheibe gereinigt werden.
Falls die Warnleuchte wegen einem
verschmutzten Radarsensor auÀ euchtet,
muss das Emblem gereinigt werden.
Wenden Sie sich für andere Ursachen an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.

Kraftstoffstandwarnleuchte
Die Leuchte leuchtet, wenn der restliche
Kraftstoffvorrat noch etwa 9,0 Liter beträgt.
HINWEIS
Der Zeitpunkt kann etwas verschieden
sein, weil sich der Kraftstoff beim
Fahren im Tank bewegt. Tanken Sie.


120 km/h-
Warnleuchte
* Die 120 km/h-Warnleuchte leuchtet, wenn
die Fahrzeuggeschwindigkeit mehr als 120
km/h beträgt. Verringern Sie die
Fahrzeuggeschwindigkeit.


7–48
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung Abhilfemaßnahme

Sicherheitsgurtwarnleuchte
(Vordersitz)
Mit Warnleuchte für Beifahrersitz
Die Sicherheitsgurtwarnleuchte leuchtet, falls der
Fahrer- bzw. Beifahrersitz bei nicht angelegtem
Sicherheitsgurt besetzt ist und die Zündung in die
Position “ON” gestellt ist.
Ohne Warnleuchte für Beifahrersitz
Die Sicherheitsgurtwarnleuchte leuchtet, falls der
Fahrersitz besetzt ist und der Sicherheitsgurt nicht
angelegt ist und die Zündung in die Position “ON”
gestellt ist.
Sicherheitsgurtwarnung
Falls der Fahrer oder der Beifahrer während
der Fahrt nicht angeschnallt ist, leuchtet die
Sicherheitsgurtwarnleuchte und ein akustisches
Warnsignal ertönt.
Falls der Fahrer- bzw. der Beifahrersicherheitsgurt
(nur bei besetztem Beifahrersitz) nicht angelegt ist,
blinkt die Warnleuchte und ertönt ein akustisches
Warnsignal, wenn die Fahrzeuggeschwindigkeit mehr
als ungefähr 20 km/h beträgt. Nach kurzer Zeit hört
die Warnleuchte auf zu blinken und leuchtet konstant
und das akustische Warnsignal wird ausgeschaltet.
Falls der Sicherheitsgurt nicht angelegt wird, blinkt
die Warnleuchte wieder und das akustische Warnsignal
ertönt erneut für eine gewisse Zeit.
Das akustische Warnsignal wird nicht ausgeschaltet,
bis entweder der Sicherheitsgurt angelegt wird oder
eine gewisse Zeit verstrichen ist, auch wenn die
Fahrzeuggeschwindigkeit auf weniger als 20 km/h
abfällt.
HINWEIS
Falls der Fahrer- bzw. der
Beifahrersicherheitsgurt nach dem Ausschalten
des akustischen Warnsignals nicht angelegt
wird (leuchtende Warnleuchte) und die
Fahrzeuggeschwindigkeit mehr als 20 km/h
beträgt, blinkt die Warnleuchte und das
akustische Warnsignal wird erneut eingeschaltet.
Durch schwere Gegenstände auf dem
Beifahrersitz kann die Sicherheitsgurtwarnung
je nach Gewicht des Gegenstands ausgelöst
werden.
Damit der Beifahrer-Sitzbelegungssensor richtig
funktionieren kann, darf auf dem Beifahrersitz
kein Sitzkissen verwendet werden. Ein
zusätzliches Sitzkissen kann die Funktion des
Sensors beeinÀ ussen.
Bei einem kleinen Kind auf dem Beifahrersitz
ist es möglich, dass die Warnleuchte nicht
auÀ euchtet.
Legen Sie die Sicherheitsgurte an.


7–56
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Sicherheitsgurtwarnsignal
V o r d e r s i t z e
Falls der Fahrer oder der Beifahrer
nicht angeschnallt ist und die
Fahrzeuggeschwindigkeit mehr als
etwa 20 km/h beträgt, ertönt ein
kontinuierliches Warnsignal. Falls der
Sicherheitsgurt nicht angelegt wird,
wird das Warnsignal kurz ausgeschaltet
und ertönt danach erneut für ungefähr
90 Sekunden. Das Warnsignal wird
ausgeschaltet, sobald der Fahrer bzw. der
Beifahrer den Sicherheitsgurt anlegt.
HINWEIS
  Gewisse Modelle sind nicht
mit einem akustischen
Sicherheitsgurtwarnsignal für den
Beifahrersitz ausgerüstet.
  Durch schwere Gegenstände
auf dem Beifahrersitz kann die
Sicherheitsgurtwarnung je nach
Gewicht des Gegenstands ausgelöst
werden.
  Damit der Beifahrer-
Sitzbelegungssensor richtig
funktionieren kann, darf auf dem
Beifahrersitz kein Sitzkissen
verwendet werden. Ein zusätzliches
Sitzkissen kann die Funktion des
Sensors beeinÀ ussen.

 Bei einem kleinen Kind auf dem
Beifahrersitz ist es möglich, dass
kein akustisches Warnsignal ertönt.
Rücksitz
Das akustische Warnsignal ertönt nur,
wenn ein Sicherheitsgurt nach dem
Anlegen wieder gelöst wird.
Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
Falls die Fahrertür geöffnet wird, wenn
die Zündung auf “ACC” gestellt ist,
ertönt ein kontinuierliches akustisches
Signal im Fahrgastraum, um den Fahrer
darauf aufmerksam zu machen, dass
die Zündung nicht auf “OFF (STOP)”
ausgeschaltet wurde. In diesem Fall lässt
sich die Verriegelungsfernbedienung nicht
verwenden, das Fahrzeug lässt sich nicht
verriegeln und die Batterie wird entladen.
Akustisches Warnsignal, wenn sich
der Schlüssel nicht im Fahrzeug
be¿ ndet
Fahrzeuge mit LogIn-Fernbedienung
Falls der Schlüssel aus dem Fahrzeug
entfernt wird, wenn die Zündung nicht
auf “OFF” geschaltet ist und alle Türen
geschlossen sind, ertönt ein akustisches
Signal auf der Außenseite und im
Fahrgastraum sechsmal und die KEY-
Warnleuchte im Armaturenbrett blinkt
kontinuierlich rot, um den Fahrer darauf
aufmerksam zu machen, dass die Zündung
nicht auf “OFF” ausgeschaltet wurde.
Fahrzeuge ohne LogIn-Fernbedienung
Falls der Schlüssel aus dem Fahrzeug
entfernt wird, wenn die Zündung nicht
auf “OFF” geschaltet ist und alle Türen
geschlossen sind, ertönt ein akustisches
Signal sechsmal im Fahrgastraum und
die KEY-Warnleuchte im Armaturenbrett
leuchtet kontinuierlich rot, um den Fahrer
darauf aufmerksam zu machen, dass die
Zündung nicht auf “OFF” ausgeschaltet
wurde.


10–5
E
Ef¿ zienzanzeige ................................ 4-115
Einfahren ............................................. 3-60
Eingeschaltete oder blinkende
Warnleuchte ........................................ 7-36
Einparkhilfe ....................................... 4-251
Bedienung der Einparkhilfe ........ 4-256
Sensorerfassungsbereich ............. 4-253
Elektrische Fensterheber ..................... 3-43
Elektrische Feststellbremse ................. 4-95
Empfohlenes Öl .................................. 6-25
Entladene Batterie ............................... 7-25
Anlassen mit einer Fremdbatterie ... 7-25
F
FSC-Kamera ..................................... 4-218
Fahrhinweise
Automatikgetriebe ......................... 4-70
Bodenmatte ................................... 3-62
Einfahren ....................................... 3-60
Fahrzeuge mit Turbolader
(SKYACTIV-D 1.5, SKYACTIV-D
2.2) ................................................ 3-67
Gefahrensituationen ...................... 3-61
Herausschaukeln ........................... 3-63
Hinweise für den Winterbetrieb .... 3-63
Verringern des Kraftstoffverbrauchs
und Umweltschutz ......................... 3-60
Wasserdurchfahrten ....................... 3-66
Fahrspurwechselblinker ...................... 4-82
Falls die Active Driving-Anzeige nicht
funktioniert .......................................... 7-64
Fenster
Elektrische Fensterheber ............... 3-43
Fernbedienung ....................................... 3-5
Flaschenhalter ................................... 5-174
Flüssigkeit
Automatikgetriebe
(4-Gang-Getriebe) ......................... 6-36
Bremse/Kupplung ......................... 6-35
Wascher ......................................... 6-37 Flüssigkeiten
Klassi¿ zierung................................. 9-7
Fußbremse ........................................... 4-93
Füllmengen ........................................... 9-8
G
Garantie ................................................. 8-2
Gefahrensituationen ............................ 3-61
Gepäckfach ....................................... 5-176
Gepäckraumleuchte ........................... 5-167
Geschwindigkeitsalarm ....................... 7-58
Geschwindigkeitsbegrenzer .............. 4-188
Akustische
Geschwindigkeitsbegrenzerwarnung
... 4-191
Ein/Ausschalten........................... 4-192
Einstelldisplay (weiß)/
Einstellkontrollleuchte (grün) des
Geschwindigkeitsbegrenzers ....... 4-190
Einstellung des Systems .............. 4-193
Geschwindigkeitsbegrenzeranzeige ... 4-189
Hauptdisplay des
Geschwindigkeitsbegrenzers
(weiß) .......................................... 4-190
Vorübergehendes Ausschalten des
Systems ....................................... 4-195
Geschwindigkeitseinheitumschalter ... 4-27
Geschwindigkeitskonstanthalter ....... 4-230
Einstelldisplay (weiß)/
Einstellkontrollleuchte (grün) des
Geschwindigkeitskonstanthalters
... 4-231
Hauptdisplay des
Geschwindigkeitskonstanthalters
(weiß) .......................................... 4-231
Geschwindigkeitskonstanthalteranzeige ... 4-32
Getränkehalter ................................... 5-172
Glühlampen
Auswechseln ................................. 6-54
Technische Daten .......................... 9-12
Index


10–6
H
Handbremse ............................... 4-94, 4-95
Handschuhfach .................................. 5-175
Heckklappe ......................................... 3-24
Heckscheiben-Waschanlage ................ 4-88
Heckscheibenheizung ......................... 4-89
Heckscheibenwischer .......................... 4-87
Herausschaukeln ................................. 3-63
Hintere Kleiderhaken ........................ 5-177
Hinweise für den Winterbetrieb .......... 3-63
Hinweisschilder ..................................... 9-2
Hinweis zur FahrzeugpÀ ege ............... 6-78
Aluminiumfelgen .......................... 6-84
FahrzeugpÀ ege .............................. 6-80
Hohlraumversiegelung .................. 6-83
Lackschäden .................................. 6-83
Unterbodenschutz .......................... 6-84
Verchromte Metallteile .................. 6-83
Wartung der Kunststoffteile .......... 6-85
Horn .................................................... 4-91
I
i-ACTIVSENSE ................................ 4-119
Abstandsführungssystem
(DRSS) ........................................ 4-148
Adaptive LED-Scheinwerfer
(ALH) .......................................... 4-123
Adaptives Frontbeleuchtungssystem
(AFS) ........................................... 4-122
Advanced City-Notbremsassistent
(Advanced SCBS) ....................... 4-196
Aktive Sicherheitstechnologie .... 4-119
Aktiver Spurhalteassistent (LAS) und
Spurhalteassistent (LDWS) ......... 4-175
Aufmerksamkeitsassistent
(DAA) ......................................... 4-152
Ausparkhilfe (RCTA) .................. 4-155
City-Notbremsassistent [rückwärts]
(SCBS R) ..................................... 4-208
City-Notbremsassistent [vorwärts]
(SCBS F) ..................................... 4-202
FSC-Kamera ................................ 4-218
Geschwindigkeitsbegrenzer ........ 4-188
Kamera und Sensoren ................. 4-120
Mazda Radar Cruise Control-System
(MRCC)....................................... 4-160
Notbremsassistent (SBS) ............. 4-215
Pre Crash-Sicherheitstechnologie... 4-120
Radarsensoren (hinten)................ 4-227
Radarsensor (vorne) .................... 4-224
Spurhalteassistent (LDWS) ......... 4-127
Toter-Winkel-Assistent (BSM) ... 4-134
Ultraschallsensor (hinten) ........... 4-229
Verkehrszeichenerkennung
(TSR) ........................................... 4-141
i-ELOOP ........................................... 4-107
Statusanzeige ............................... 4-109
i-ELOOP-Kontrollleuchte ........... 4-109
i-ELOOP-Warnsignal .......................... 7-58
Index


10–8
L
Leaving Home-Licht ........................... 4-77
Lenkrad ............................................... 3-37
Horn............................................... 4-91
Lichtschutz .......................................... 3-50
LogIn-Fernbedienung
Betriebsbereich .............................. 3-11
LogIn-Fernbedienung .................... 3-10
M
Make-up-Spiegel ............................... 5-167
Mazda Radar Cruise Control-System
(MRCC) ............................................ 4-160
Abstandswarnung ........................ 4-164
Displayanzeige ............................ 4-163
Einstellung des Systems .............. 4-164
Geschwindigkeitskonstanthalterfunktion ... 4-171
Hochschalt/Zurückschalt-Display ... 4-170
Mazda Radar Cruise Control-
Systemwarnung (MRCC).................... 7-60
Messinstrumente ................................. 4-26
Mittelkonsole .................................... 5-175
Mobiltelefone ........................................ 8-4
Motor
Abgase ........................................... 3-34
Anlassen .......................................... 4-6
Kühlmittel ..................................... 6-32
Motorhaube ................................... 6-21
Motorraumansicht ......................... 6-23
Öl ................................................... 6-25
Motordrehzahlwarnsignal ................... 7-61
Motorhaube ......................................... 6-21
Motorüberhitzung ............................... 7-30 Multiinformationsanzeige ................... 4-35
Anzeige des aktiven
Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS) ....... 4-39
Außentemperaturanzeige ............... 4-37
Durchschnittlicher
Kraftstoffverbrauch ....................... 4-38
Kraftstoffstandanzeige .................. 4-36
LDWS-Anzeige ............................. 4-39
Momentaner Kraftstoffverbrauch ... 4-38
Reichweite ..................................... 4-38
Warnung (Displayanzeige) ............ 4-40
N
Nebelleuchten
Hinten ............................................ 4-80
Vorne ............................................. 4-79
Nicht-Originalteile und Zubehör ........... 8-3
Notbremsassistent (SBS) .................. 4-215
Ausschalten des Notbremsassistenten
(SBS) ........................................... 4-217
Kollisionswarnung ...................... 4-217
Kontrollleuchte des Notbremsassistenten
(SBS) (rot)
.................................... 4-217
R
Radarsensoren (hinten) ..................... 4-227
Radarsensor (vorne) .......................... 4-224
Regelmäßige Wartung ........................... 6-3
Reifen .................................................. 6-49
Defektes Rad ................................... 7-4
Ersetzen der Felgen ....................... 6-52
Ersetzen von Reifen ...................... 6-51
Notrad ............................................ 6-52
Radumsetzung ............................... 6-50
Reifendruck ................................... 6-49
Schneeketten ................................. 3-65
Technische Daten .......................... 9-14
Winterreifen .................................. 3-64
Reifendruckwarnsignal ....................... 7-59
Reifendrucküberwachungssystem ..... 4-236
Index
