2016 Hyundai Genesis EQ900 HI - 사용 설명서 (in Korean)

7-41
07

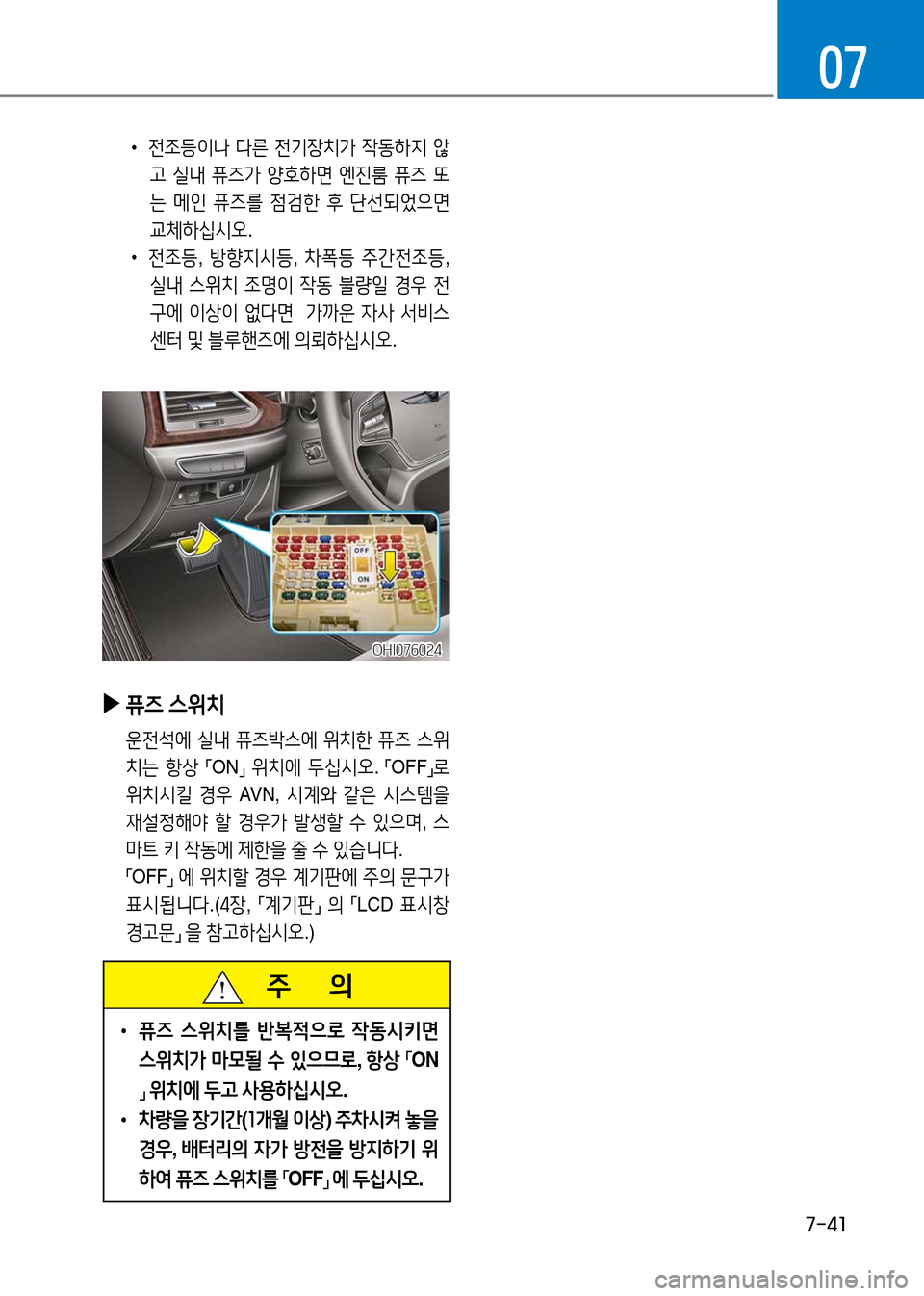

•전조등이나 다른 전기장치가 작동하지 않
고 실내 퓨즈가 양호하면 엔진룸 퓨즈 또
는 메인 퓨즈를 점검한 후 단선되었으면
교체하십시오.
•전조등, 방향지시등, 차폭등 주간전조등,
실내 스위치 조명이 작동 불량일 경우 전
구에 이상이 없다면 가까운 자사 서비스
센터 및 블루핸즈에 의뢰하십시오.
OHI076024OHI076024
▶퓨즈 스위치
운전석에 실내 퓨즈박스에 위치한 퓨즈 스위
치는 항상 「ON」 위치에 두십시오. 「OFF」로
위치시킬 경우 AVN, 시계와 같은 시스템을
재설정해야 할 경우가 발생할 수 있으며, 스
마트 키 작동에 제한을 줄 수 있습니다.
「OFF」 에 위치할 경우 계기판에 주의 문구가
표시됩니다.(4장, 「계기판」 의 「LCD 표시창
경고문」 을 참고하십시오.)
주 의
•퓨즈 스위치를 반복적으로 작동시키면
스위치가 마모될 수 있으므로, 항상 「ON
」 위치에 두고 사용하십시오.
•차량을 장기간(1개월 이상) 주차시켜 놓을
경우, 배터리의 자가 방전을 방지하기 위
하여 퓨즈 스위치를 「OFF」 에 두십시오.

7-42
정기 점검

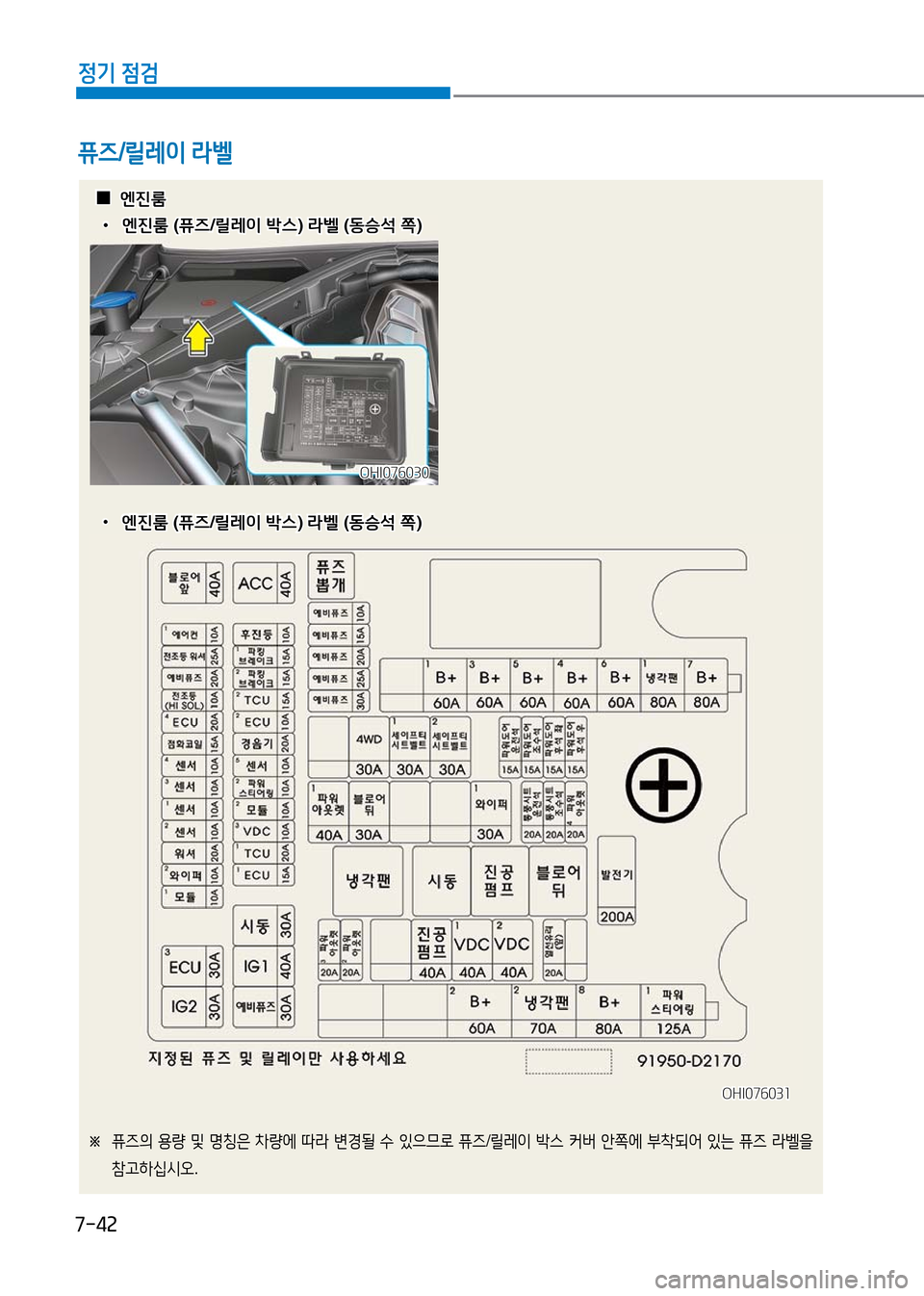

퓨즈/릴레이 라벨
OHI076031OHI076031
OHI076030OHI076030
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을
참고하십시오.
••엔진룸 (퓨즈/릴레이 박스) 라벨 (동승석 쪽)엔진룸 (퓨즈/릴레이 박스) 라벨 (동승석 쪽)
••엔진룸 (퓨즈/릴레이 박스) 라벨 (동승석 쪽)엔진룸 (퓨즈/릴레이 박스) 라벨 (동승석 쪽)
00엔진룸엔진룸

7-43
07

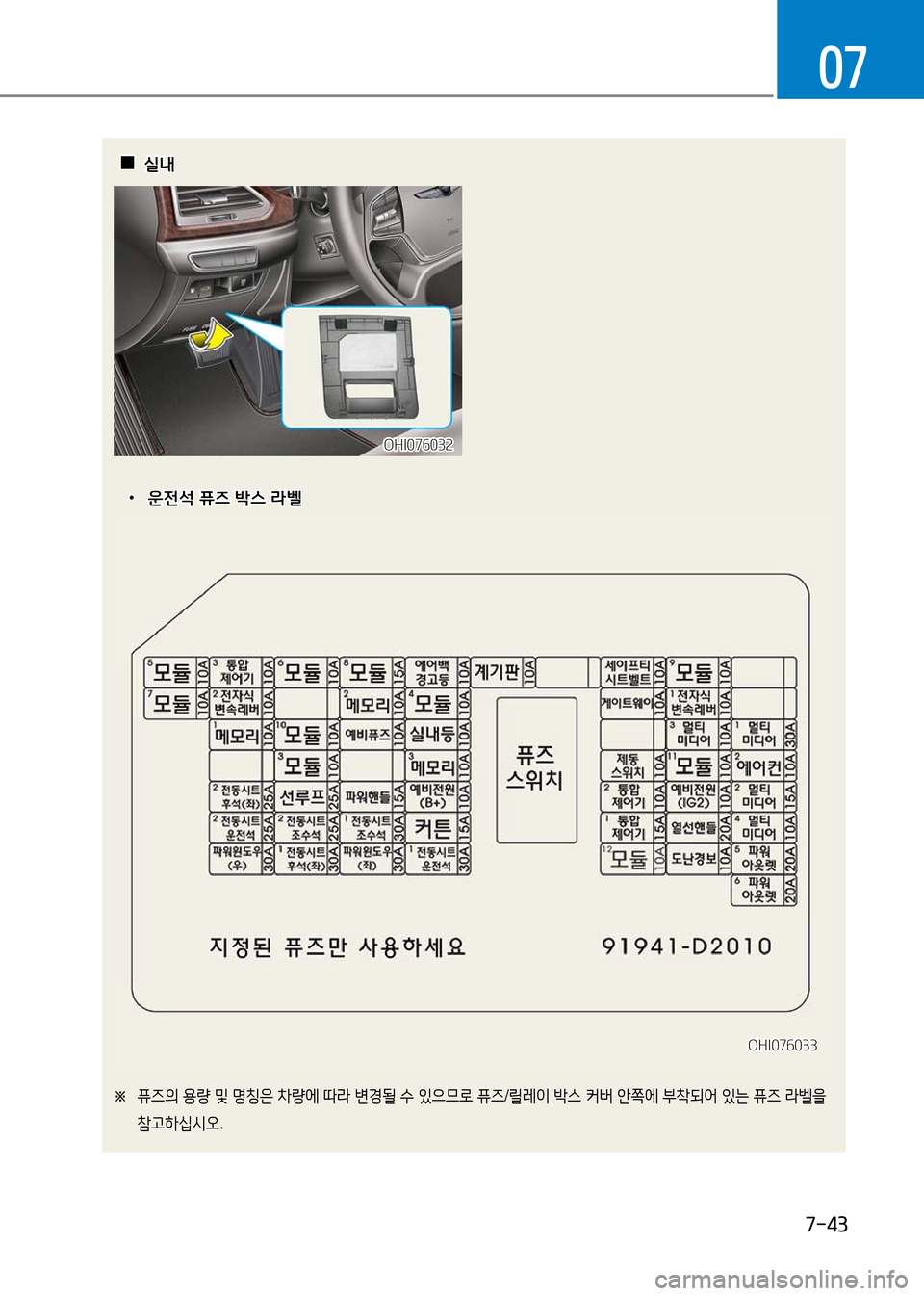

00실내실내
OHI076032OHI076032
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을
참고하십시오.
OHI076033OHI076033
••운전석 퓨즈 박스 라벨운전석 퓨즈 박스 라벨

7-44
정기 점검
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을
참고하십시오.

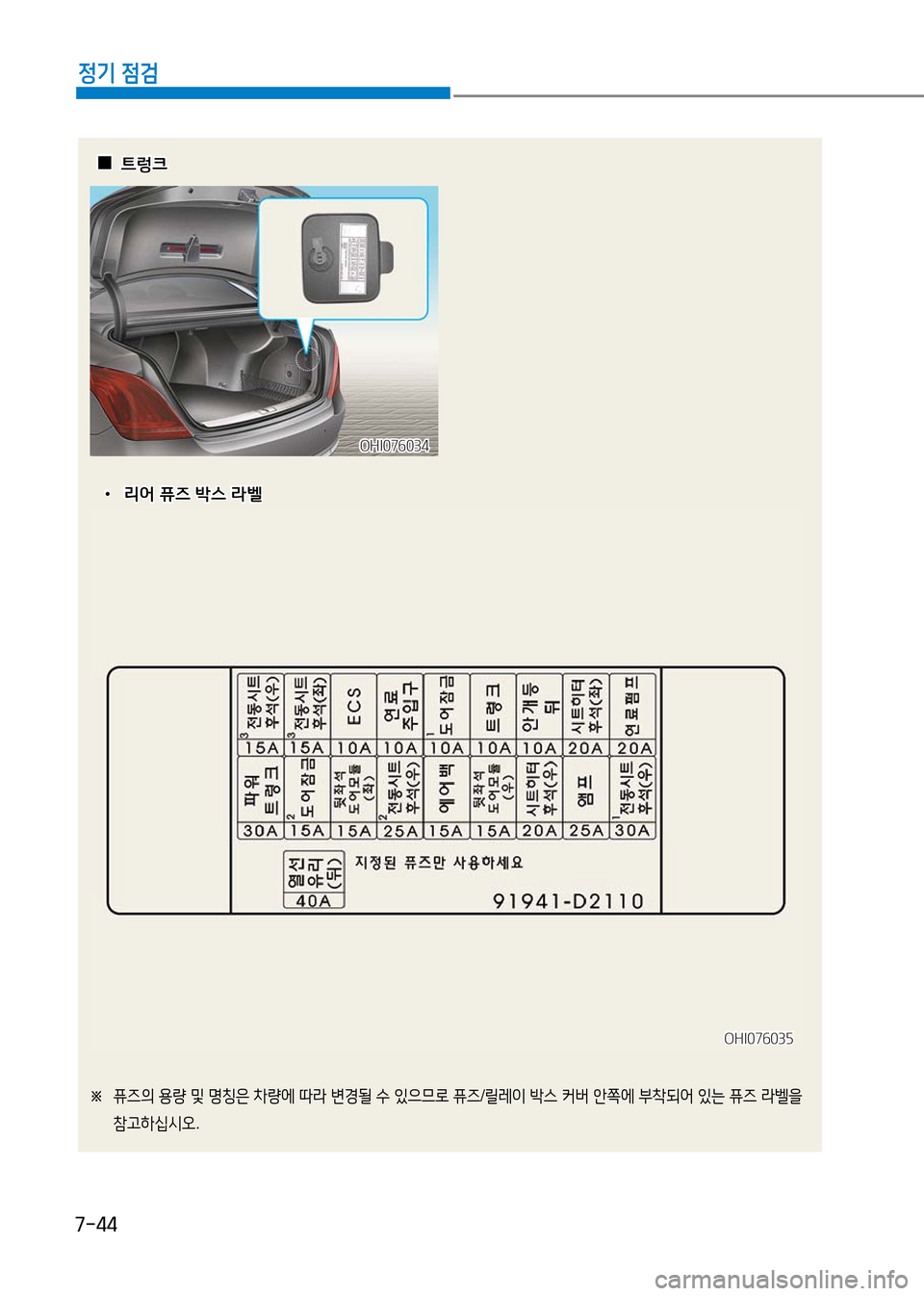

00트렁크트렁크
OHI076034OHI076034
OHI076035OHI076035
••리어 퓨즈 박스 라벨리어 퓨즈 박스 라벨

7-45
07
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을
참고하십시오.

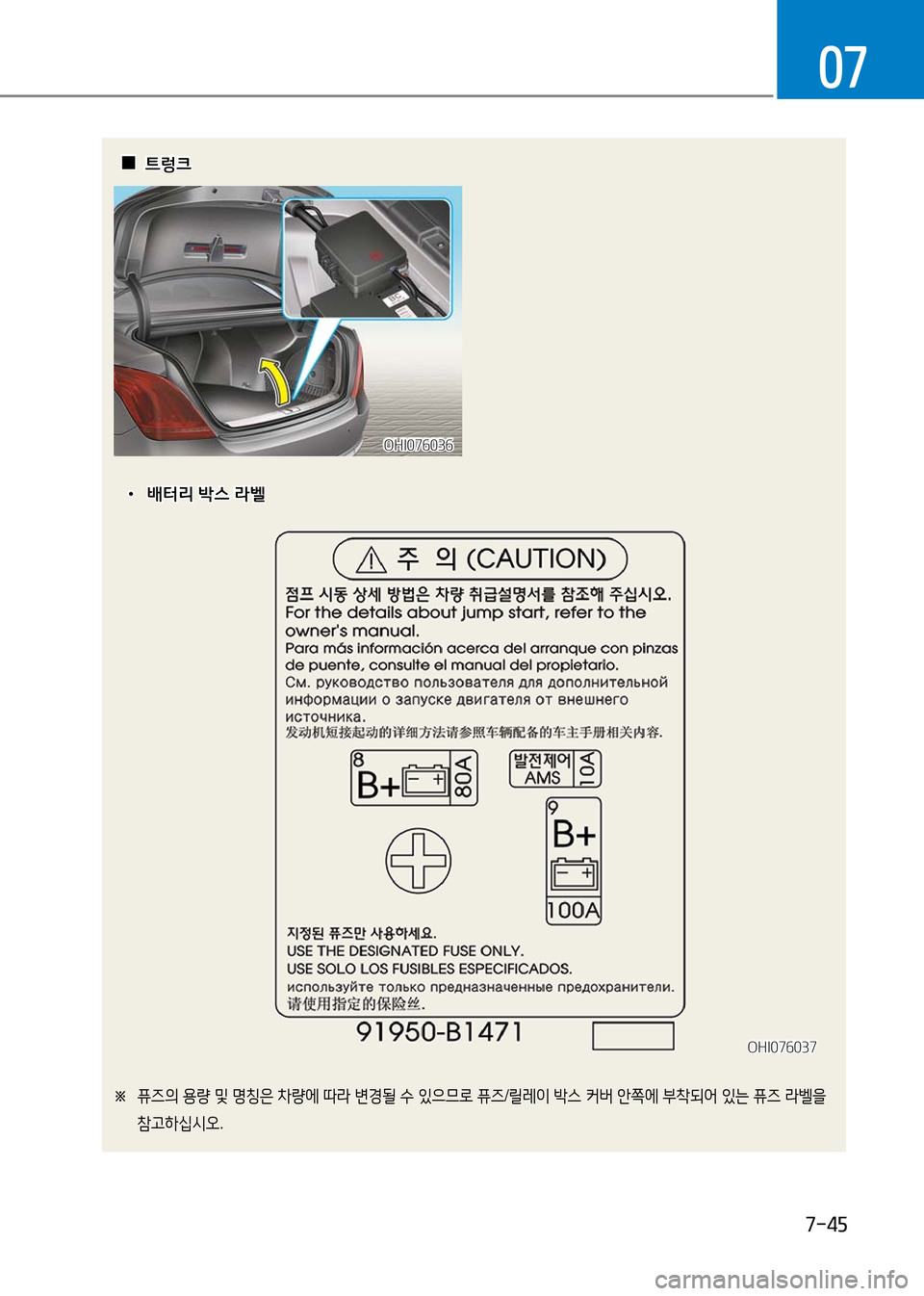

00트렁크트렁크
OHI076036OHI076036
OHI076037OHI076037
••배터리 박스 라벨배터리 박스 라벨

7-46
정기 점검

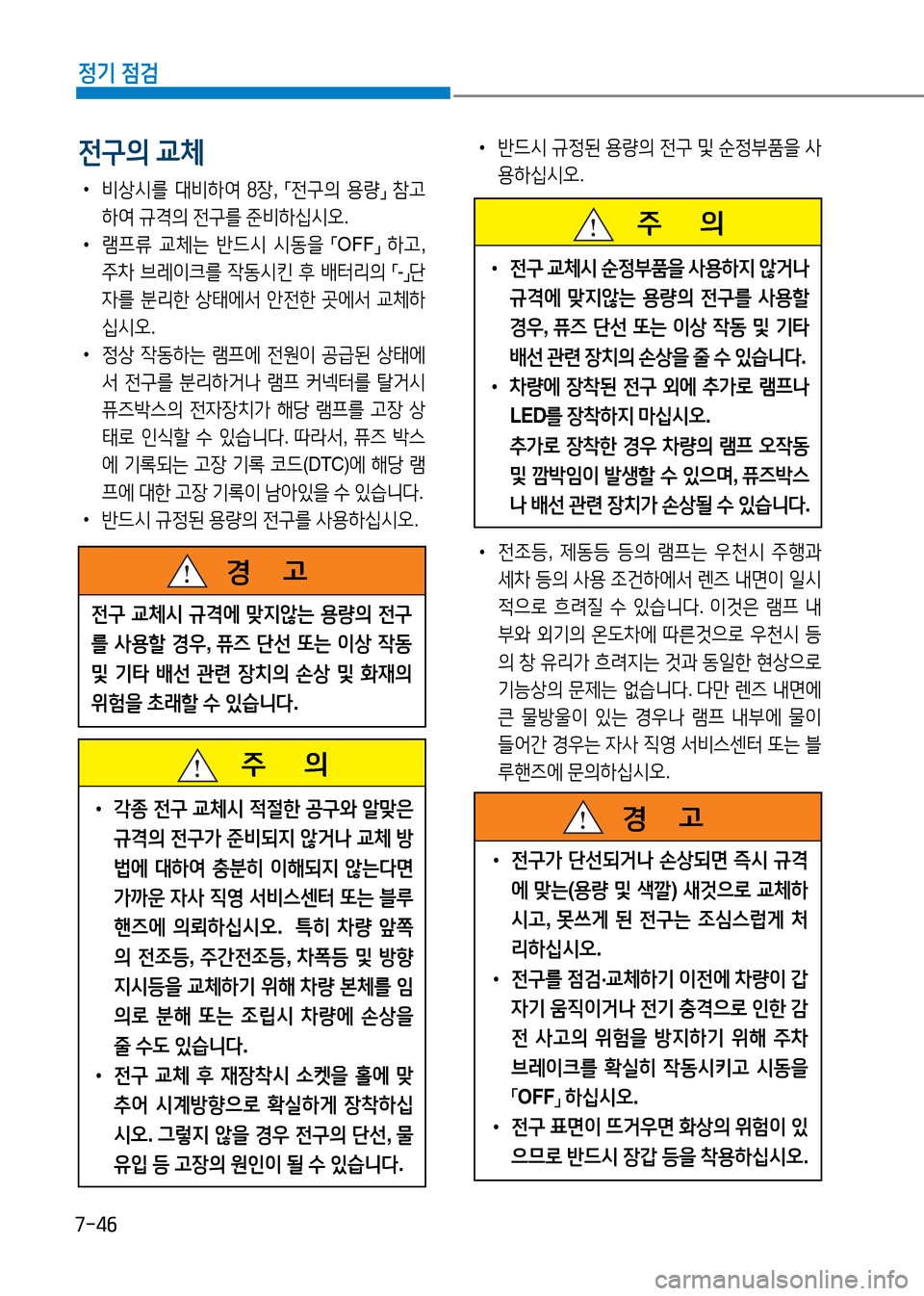

•비상시를 대비하여 8장, 「전구의 용량」 참고
하여 규격의 전구를 준비하십시오.
•램프류 교체는 반드시 시동을 「OFF」 하고,
주차 브레이크를 작동시킨 후 배터리의 「-」단
자를 분리한 상태에서 안전한 곳에서 교체하
십시오.
•정상 작동하는 램프에 전원이 공급된 상태에
서 전구를 분리하거나 램프 커넥터를 탈거시
퓨즈박스의 전자장치가 해당 램프를 고장 상
태로 인식할 수 있습니다. 따라서, 퓨즈 박스
에 기록되는 고장 기록 코드(DTC)에 해당 램
프에 대한 고장 기록이 남아있을 수 있습니다.
•반드시 규정된 용량의 전구를 사용하십시오.
•반드시 규정된 용량의 전구 및 순정부품을 사
용하십시오.
•전조등, 제동등 등의 램프는 우천시 주행과
세차 등의 사용 조건하에서 렌즈 내면이 일시
적으로 흐려질 수 있습니다. 이것은 램프 내
부와 외기의 온도차에 따른것으로 우천시 등
의 창 유리가 흐려지는 것과 동일한 현상으로
기능상의 문제는 없습니다. 다만 렌즈 내면에
큰 물방울이 있는 경우나 램프 내부에 물이
들어간 경우는 자사 직영 서비스센터 또는 블
루핸즈에 문의하십시오.
전구의 교체
주 의
•각종 전구 교체시 적절한 공구와 알맞은
규격의 전구가 준비되지 않거나 교체 방
법에 대하여 충분히 이해되지 않는다면
가까운 자사 직영 서비스센터 또는 블루
핸즈에 의뢰하십시오. 특히 차량 앞쪽
의 전조등, 주간전조등, 차폭등 및 방향
지시등을 교체하기 위해 차량 본체를 임
의로 분해 또는 조립시 차량에 손상을
줄 수도 있습니다.
•전구 교체 후 재장착시 소켓을 홀에 맞
추어 시계방향으로 확실하게 장착하십
시오. 그렇지 않을 경우 전구의 단선, 물
유입 등 고장의 원인이 될 수 있습니다.
주 의
•전구 교체시 순정부품을 사용하지 않거나
규격에 맞지않는 용량의 전구를 사용할
경우, 퓨즈 단선 또는 이상 작동 및 기타
배선 관련 장치의 손상을 줄 수 있습니다.
•차량에 장착된 전구 외에 추가로 램프나
LED를 장착하지 마십시오.
추가로 장착한 경우 차량의 램프 오작동
및 깜박임이 발생할 수 있으며, 퓨즈박스
나 배선 관련 장치가 손상될 수 있습니다.
전구 교체시 규격에 맞지않는 용량의 전구
를 사용할 경우, 퓨즈 단선 또는 이상 작동
및 기타 배선 관련 장치의 손상 및 화재의
위험을 초래할 수 있습니다.
경 고
•전구가 단선되거나 손상되면 즉시 규격
에 맞는(용량 및 색깔) 새것으로 교체하
시고, 못쓰게 된 전구는 조심스럽게 처
리하십시오.
•전구를 점검·교체하기 이전에 차량이 갑
자기 움직이거나 전기 충격으로 인한 감
전 사고의 위험을 방지하기 위해 주차
브레이크를 확실히 작동시키고 시동을
「OFF」 하십시오.
•전구 표면이 뜨거우면 화상의 위험이 있
으므로 반드시 장갑 등을 착용하십시오.
경 고

7-47
07

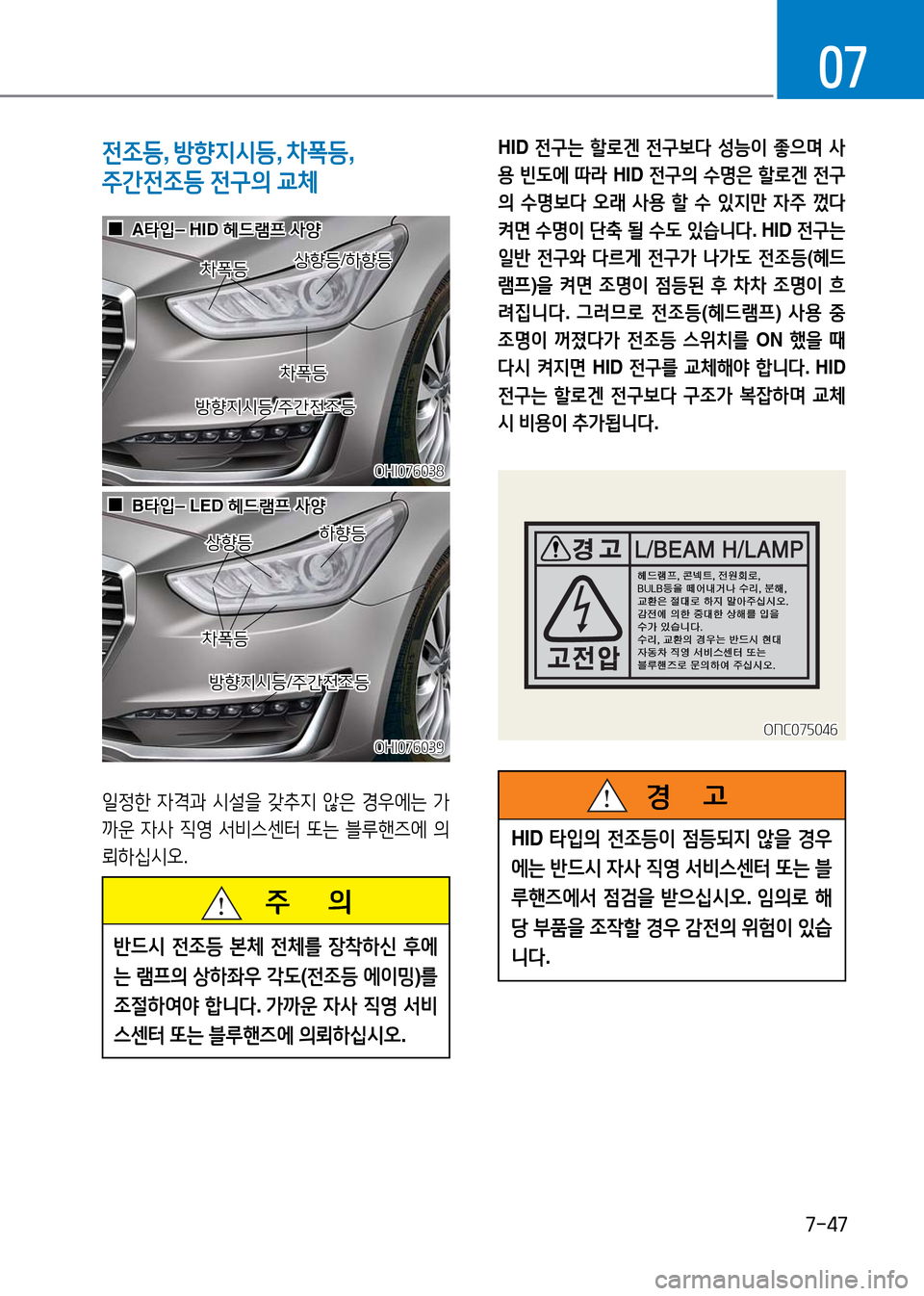

전조등, 방향지시등, 차폭등,
주간전조등 전구의 교체
주 의
반드시 전조등 본체 전체를 장착하신 후에
는 램프의 상하좌우 각도(전조등 에이밍)를
조절하여야 합니다. 가까운 자사 직영 서비
스센터 또는 블루핸즈에 의뢰하십시오.
OHI076038OHI076038
차폭등차폭등
일정한 자격과 시설을 갖추지 않은 경우에는 가
까운 자사 직영 서비스센터 또는 블루핸즈에 의
뢰하십시오.
00A타입– HID 헤드램프 사양A타입– HID 헤드램프 사양
00B타입– LED 헤드램프 사양B타입– LED 헤드램프 사양
OHI076039OHI076039
차폭등차폭등
ONC0ONC07504675046
HID 전구는 할로겐 전구보다 성능이 좋으며 사
용 빈도에 따라 HID 전구의 수명은 할로겐 전구
의 수명보다 오래 사용 할 수 있지만 자주 껐다
켜면 수명이 단축 될 수도 있습니다. HID 전구는
일반 전구와 다르게 전구가 나가도 전조등(헤드
램프)을 켜면 조명이 점등된 후 차차 조명이 흐
려집니다. 그러므로 전조등(헤드램프) 사용 중
조명이 꺼졌다가 전조등 스위치를 ON 했을 때
다시 켜지면 HID 전구를 교체해야 합니다. HID
전구는 할로겐 전구보다 구조가 복잡하며 교체
시 비용이 추가됩니다.
차폭등차폭등
상향등상향등
상향등/하향등상향등/하향등
하향등하향등
방향지시등/주간전조등방향지시등/주간전조등
방향지시등/주간전조등방향지시등/주간전조등
HID 타입의 전조등이 점등되지 않을 경우
에는 반드시 자사 직영 서비스센터 또는 블
루핸즈에서 점검을 받으십시오. 임의로 해
당 부품을 조작할 경우 감전의 위험이 있습
니다.
경 고

7-48
정기 점검

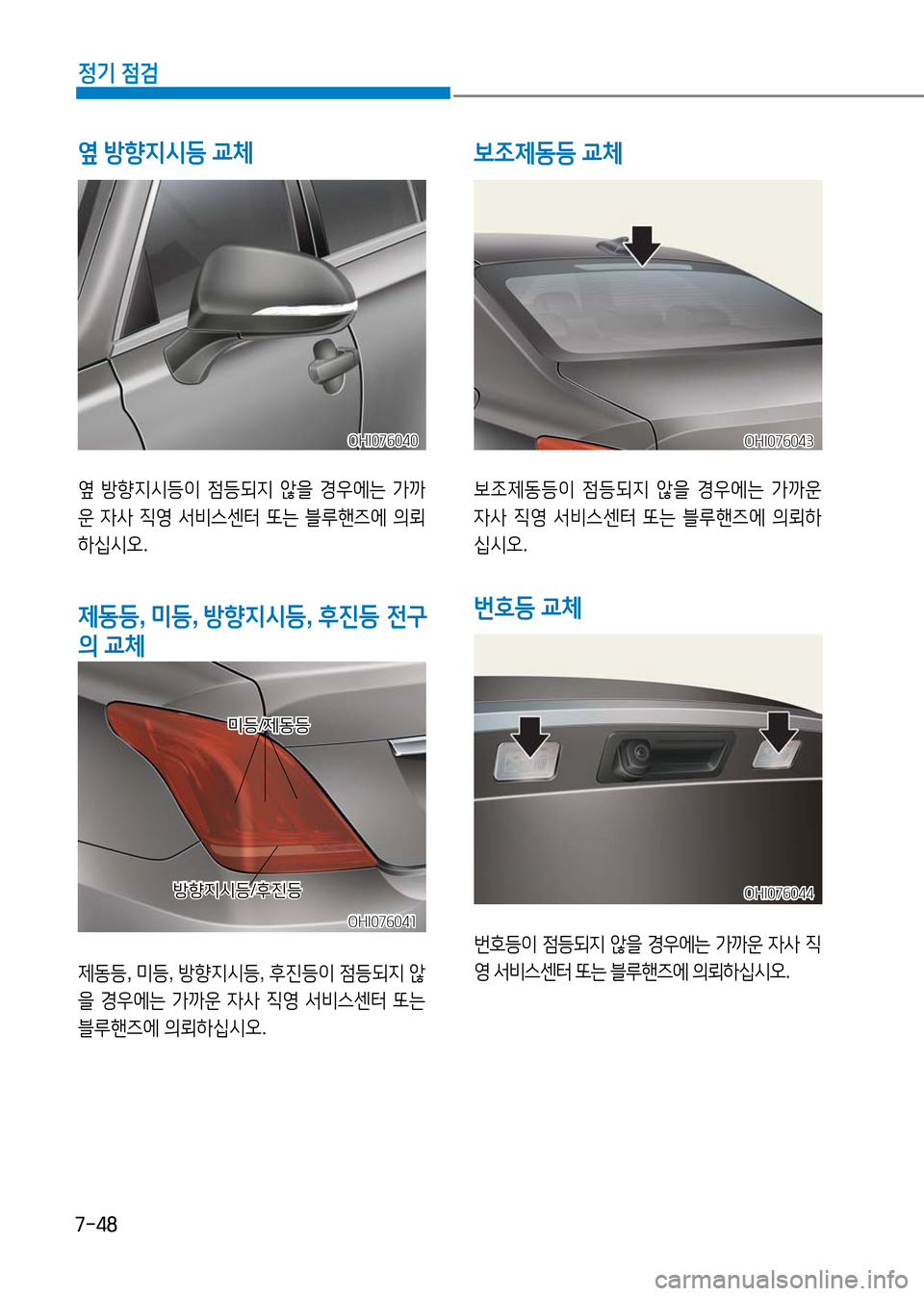

옆 방향지시등이 점등되지 않을 경우에는 가까
운 자사 직영 서비스센터 또는 블루핸즈에 의뢰
하십시오.
OHI076040OHI076040
옆 방향지시등 교체 보조제동등 교체
번호등 교체 제동등, 미등, 방향지시등, 후진등 전구
의 교체
제동등, 미등, 방향지시등, 후진등이 점등되지 않
을 경우에는 가까운 자사 직영 서비스센터 또는
블루핸즈에 의뢰하십시오.
방향지시등/후진등방향지시등/후진등
OHI076041OHI076041
보조제동등이 점등되지 않을 경우에는 가까운
자사 직영 서비스센터 또는 블루핸즈에 의뢰하
십시오.
OHI076043OHI076043
번호등이 점등되지 않을 경우에는 가까운 자사 직
영 서비스센터 또는 블루핸즈에 의뢰하십시오.
OHI076044OHI076044
미등/제동등미등/제동등
