Aperçu de votre véhicule
ORB012002R
1. Airbag conducteur* .........................3-48
2. Commande des feux / clignotants ..4-85
3. Combiné d'instruments ...................4-47
4. Essuie/lave glace ............................4-92
5. Contacteur d'allumage* .....................5-5
6. Bouton démarrage/arrêt du moteur* .5-9
7. Horloge et audio* ...............4-128, 4-134
8. Volant ..............................................4-41
9. Commandes de chaîne audio au volant* ................................................4-135
10. Système de commande de la climatisation* ....................4-100, 4-109
11. Feux de détresse ...................4-83, 6-2
12. Levier de vitesses..5-16, 5-19, 5-26, 5-33
13. Allume-cigare* .............................4-124
14. Frein de stationnement .................5-43
15. Airbag passager* ..........................3-48
16. Boîte à gants ...............................4-122
17. Prise de courant* ........................4-126
*: le cas échéant
Type de conduite à droite
Page 18 of 512

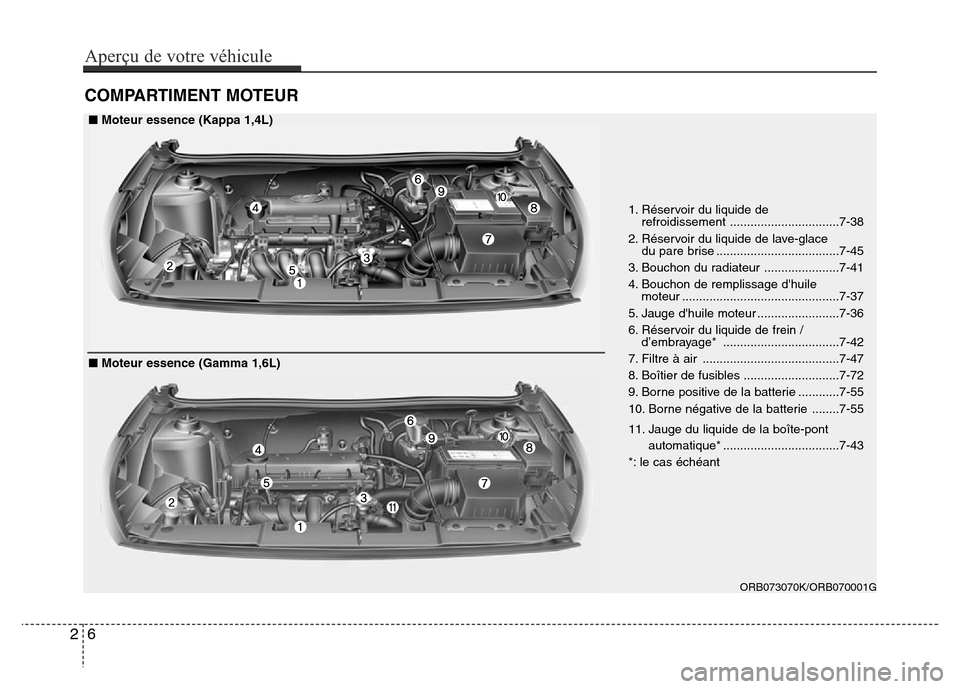

COMPARTIMENT MOTEUR
26
Aperçu de votre véhicule
ORB073070K/ORB070001G
1. Réservoir du liquide de refroidissement ................................7-38
2. Réservoir du liquide de lave-glace du pare brise ....................................7-45
3. Bouchon du radiateur ......................7-41
4. Bouchon de remplissage d'huile moteur ..............................................7-37
5. Jauge d'huile moteur ........................7-36
6. Réservoir du liquide de frein / d’embrayage* ..................................7-42
7. Filtre à air ........................................7-47
8. Boîtier de fusibles ............................7-72
9. Borne positive de la batterie ............7-55
10. Borne négative de la batterie ........7-55
11. Jauge du liquide de la boîte-pont automatique* ..................................7-43
*: le cas échéant
■ Moteur essence (Gamma 1,6L)
■
Moteur essence (Kappa 1,4L)
Page 19 of 512
27
Aperçu de votre véhicule
ORB075001

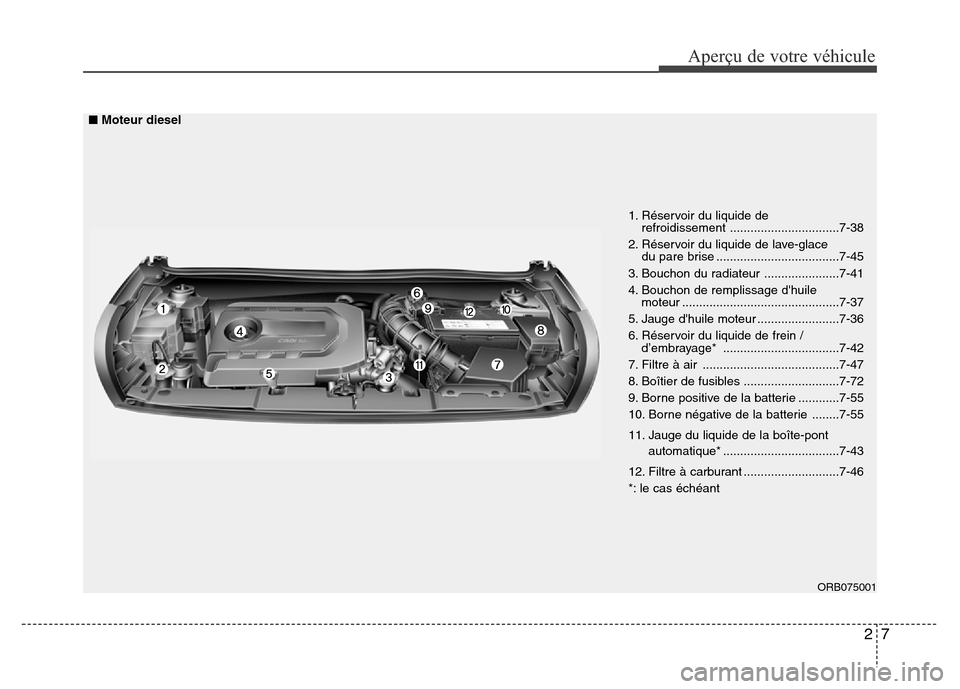

1. Réservoir du liquide de refroidissement ................................7-38
2. Réservoir du liquide de lave-glace du pare brise ....................................7-45
3. Bouchon du radiateur ......................7-41
4. Bouchon de remplissage d'huile moteur ..............................................7-37
5. Jauge d'huile moteur ........................7-36
6. Réservoir du liquide de frein / d’embrayage* ..................................7-42
7. Filtre à air ........................................7-47
8. Boîtier de fusibles ............................7-72
9. Borne positive de la batterie ............7-55
10. Borne négative de la batterie ........7-55
11. Jauge du liquide de la boîte-pont automatique* ..................................7-43
12. Filtre à carburant ............................7-46
*: le cas échéant
■ Moteur diesel
Page 20 of 512
3
Siège / 3-2
Ceintures des sécurité / 3-13
Système de retenue pour enfant / 3-28
Airbag - Système de retenue supplémentaire / 3-40
Système de sécurité de votre véhicule
Page 21 of 512
Système de sécurité de votre véhicule
23
Siège du conducteur
(1) Avancer et reculer
(2) Inclinaison du dossier
(3) Hauteur de l'assise
(4) Appui-tête
(5) Accoudoir*
Siège du passager avant
(6) Avancer et reculer
(7) Inclinaison du dossier
(8) Appui-tête
Siége arrière
(9) Appui-tête*
(10) Inclinaison du dossier du siège*
*: le cas échéant

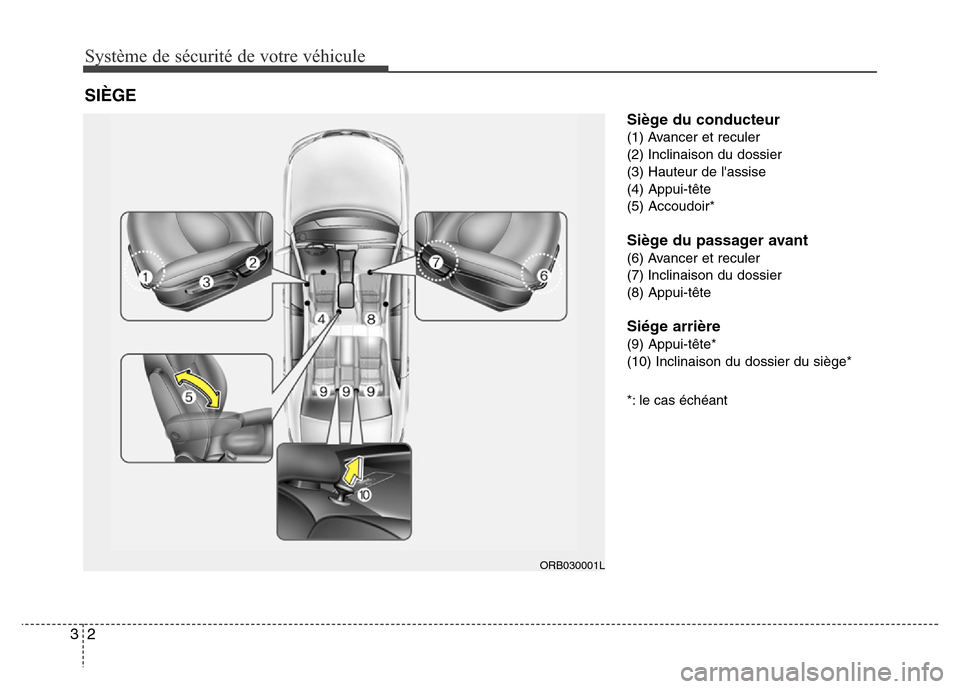

SIÈGE
ORB030001L
Page 22 of 512

33
Système de sécurité de votre véhicule
AVERTISSEMENT - Siège
en position droite
Lorsque vous redressez le dossier
du siège, maintenez-le tout en le
redressant doucement, assurez-
vous qu’aucun passager ne se
trouve à proximité. Si le dossier est
redressé sans être maintenu ni
retenu, il pourrait être projeté
brusquement vers l’avant et
blesser quelqu’un.
AVERTISSEMENT
- Objets en vrac
Les objets laissés en vrac à
l’emplacement des pieds du
conducteur peuvent gêner
l’utilisation des pédales et
éventuellement causer un accident.
Ne rien laisser sous les sièges avant.
AVERTISSEMENT
- Responsabilité du
conducteur à l'égard du
passager
Conduire un véhicule dont le
dossier est incliné peut entraîner
des lésions graves ou fatales en cas
d’accident. Si un siège est incliné,
au cours d’un accident, les hanches
de son occupant peuvent glisser
sous la sangle de bassin de la
ceinture du siège ce qui exercerait
une forte pression sur l’abdomen
non protégé. Les blessures
pourraient être graves ou fatales. Le
conducteur est tenu de signaler au
passager que son dossier doit être
en position verticale lorsque le
véhicule est en marche.
AVERTISSEMENT
N'utilisez pas de coussin d'assise.
Cela réduirait le frottement entre le
siège et le passager. En cas
d'accident ou d'arrêt brusque, les
hanches du passager risqueraient
de glisser sous la partie de
maintien du bassin de la ceinture
de sécurité. La ceinture de sécurité
ne pouvant alors pas fonctionner
normalement, des blessures
internes graves voire mortelles
pourraient s'ensuivre.
Page 23 of 512

Système de sécurité de votre véhicule
43
(suite)
• Afin d’éviter des blessuresinutiles et parfois graves causées
par l’airbag, asseyez-vous
toujours le plus loin possible du
volant tout en adoptant une
position de conduite confortable.
Il est recommandé que la
distance entre votre thorax et le
volant soit au moins égale à 250
mm (10 pouces).
AVERTISSEMENT
Après avoir réglé le siège, tentez de
déplacer le siège vers l'avant et
vers l'arrière sans utiliser le levier
afin de vous assurer qu'il est
correctement verrouillé. Un
mouvement brusque et inattendu
du siège conducteur pourrait vous
faire perdre le contrôle du véhicule
et provoquer un accident.
AVERTISSEMENT- Siège
du conducteur
• N’essayez jamais de régler votre
siège lorsque le véhicule est en
mouvement. Vous pourriez perdre
le contrôle de votre véhicule et
provoquer un accident entraînant
des lésions graves ou fatales ou
de sérieux dégâts matériels.
• Retirez tout objet pouvant gêner le positionnement normal du
dossier. Les objets placés contre
le dossier ou dans toute position
gênant le verrouillage correct de
celui-ci peut entraîner des
lésions graves ou fatales en cas
d’arrêt brutal ou de choc.
• Conduisez toujours avec votre dossier redressé, la sangle de
bassin de la ceinture de sécurité
étant ajustée et enveloppant bien
la partie inférieure des hanches.
Il s’agit de la meilleure position
de protection en cas d’accident.
(suite)
AVERTISSEMENT
• Ne réglez pas le siège avec laceinture de sécurité attachée.
Cela risquerait de provoquer une
pression considérable au niveau
de l'abdomen.
• Veillez à ne pas coincer vos mains ou d'autres objets dans les
mécanismes du siège lorsque
vous le déplacez.
• Lorsque vous bougez le siège, du gaz peut émaner de l'allume-
cigare, ce qui peut entraîner un
départ de feu.
• Soyez extrêmement prudent lorsque vous récupérez de petits
objets coincés sous les sièges ou
entre le siège et la console
centrale. Les bords tranchants du
mécanisme du siège pourraient
vous couper ou vous blesser la
main.
• Si des passagers sont assis sur les sièges arrière, soyez vigilant
lors du réglage du siège avant.
Page 24 of 512

35
Système de sécurité de votre véhicule

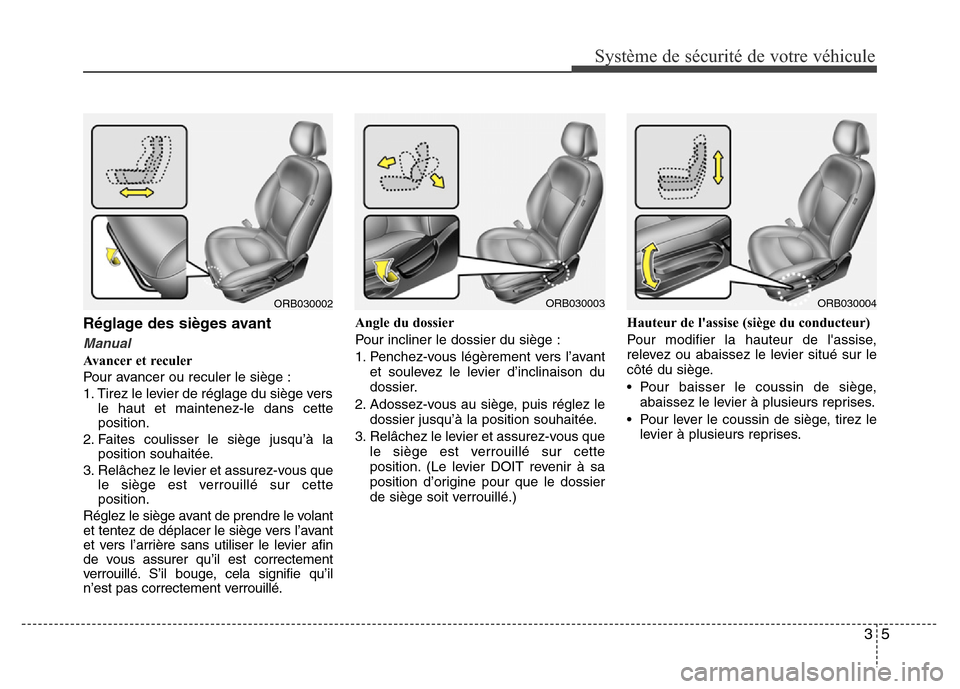

Réglage des sièges avant
Manual
Avancer et reculer
Pour avancer ou reculer le siège :
1. Tirez le levier de réglage du siège versle haut et maintenez-le dans cette
position.
2. Faites coulisser le siège jusqu’à la position souhaitée.
3. Relâchez le levier et assurez-vous que le siège est verrouillé sur cette
position.
Réglez le siège avant de prendre le volant
et tentez de déplacer le siège vers l’avant
et vers l’arrière sans utiliser le levier afin
de vous assurer qu’il est correctement
verrouillé. S’il bouge, cela signifie qu’il
n’est pas correctement verrouillé. Angle du dossier
Pour incliner le dossier du siège :
1. Penchez-vous légèrement vers l’avant
et soulevez le levier d’inclinaison du
dossier.
2. Adossez-vous au siège, puis réglez le dossier jusqu’à la position souhaitée.
3. Relâchez le levier et assurez-vous que le siège est verrouillé sur cette
position. (Le levier DOIT revenir à sa
position d’origine pour que le dossier
de siège soit verrouillé.) Hauteur de l'assise (siège du conducteur)
Pour modifier la hauteur de l'assise,
relevez ou abaissez le levier situé sur le
côté du siège.
• Pour baisser le coussin de siège,
abaissez le levier à plusieurs reprises.
• Pour lever le coussin de siège, tirez le levier à plusieurs reprises.
ORB030003ORB030002ORB030004
