2016 CITROEN JUMPER jump start

2
jumper_sr_Chap00a_Sommaire_ed01-2015
Sadržaj
Komanda za svetla 45 Brisači


48
Regulator brzine


49
Limiteri brzine


55
Odmrzavanje i odmagljivanje


59
Grejanje / Manuelni


klima-uređaj

61
Automatski klima-


uređaj

63
Dodatna grejanja


65
Grejanje/Klimatizacija


u zadnjem delu

65
Programirano dodatno grejanje


67
Prednja sedišta


71
Prednja klupa


73
Zadnja sedišta


74
Uređenje prednjeg dela


76
Uređenje u zadnjem


delu

81
Spoljno uređenje


84
Retrovizori


85
Električni podizači prozora


8
6
Predstavljanje
4
Spoljašnjost
6
Unutrašnjost

7
V

ozačko mesto

8
Karakteristike -


održavanje

10
Životna sredina


1

1
Eko-vožnja

12
OPŠTI PRIKAZ
1. 4-13
Konfigurisanje
vozila 87
Bord računar

92
Hrono tahograf


93
Zadnji parking senzori


94
Kamera za kretanje


unazad

95
Pneumatsko vešanje


96
SPREMAN ZA POKRET2.
14-43
Daljinski upravljač 14
Ključ 16
Alarm

19
Prednja / zadnja vrata


20
T

ovarni prostor
22
Instrument tabla


23
Lampice


24
Plovak za gorivo


32
Pokazivač


temperature

32
Detekcija nedovoljnog pritiska u gumama


33
Lampica za održavanje


35
Menjač i volan


36
Indikator promene


stepena prenosa

36
Startovanje i gašenje motora


38
Startovanje na usponu


39
Stop & Start


40
Saveti za vožnju


43
Ovaj piktogram vas
obaveštava da je reč o opremi
koja je karakteristična samo
za model Kombi / Minibus.
Bezbednost dece. Grejanje / Klima u
zadnjem delu. Sedišta
/
Klupe u zadnjem delu.
Svetlo za čitanje. Bočni
klizni prozori.
ERGONOMIJA
i KOMFOR
3. 44-86 TEHNOLOGIJA
U
KABINI
4.
87-97

6
jumper_sr_Chap01_vue-ensemble_ed01-2015
SPOLJAŠNJOST
Kamera za kretanje unazadl 95
treće stop svetlo 149, 154
Sa leve strane
:
Čep, rezervoar za gorivo
134
Prekid dotoka goriva

135
Čep, rezervoar
AdBlue
136-139
Dopuna aditiva
AdBlue
140-141
T
ovarni prostor
81-83
Zadnja vrata

21
Zadnja svetla, migavci, svetla za maglu


45, 149, 153-154
Svetla registarske tablice


154
Zadnji parking senzori


94
Rezervni točak,


zamena točka, dizalica,
alat

156-160
Punjenje, pritisak


162, 182
Lanci za sneg


125
Podizanje, vuča vozila


163
V

uča, kuka
121-122
Sklopiva kuka za vuču


164-167 Dimenzije


172-176
Dodatna oprema

124
Galerija na krovu

123
Kočnice, pločice

129, 132
Pneumatici, pritisak


162, 182
Pomoć pri kočenju


99-100
Kontrola putanje


101-104
Pneumatsko vešanje


96-97
Ključ, daljinski upravljač, baterija 14-17
Startovanje
18, 38-39
Centralno zaključavanje

22
Kartica sa poverljivim podacima


18
Alarm


19
Metlica brisača


155
Spoljašnji retrovizor


85
Bočni migavac


152
Otvaranje/zatvaranje vrata


20-22
Ključ


14-15
Autoclose


87, 90
Komplet za lepljenje točka


161-162
Prednja svetla, svetla za maglu,
migavci


45, 149-152
Podešavanje visine farova


47
Pranje farova


48
Zamena sijalica


149-152
Lociranje

7
jumper_sr_Chap01_vue-ensemble_ed01-2015
Sigurnosni pojasevi 106-108
V azdušni jastuci 1 10-112
Isključivanje vazdušnog jastuka suvozača

1
11, 114
Parkirna kočnica, ručna kočnica

98Prednja sedišta, podešavanje 71-72
Sedišta sa amortizacijom
72
Klupa sa dva 2 mesta

73 Dečja sedišta


1
13-116, 119-120
Utičnica 12 V, USB utičnica

7
9, 81-82 Akumulator (+), punjenje,
startovanje
142-144
Masa (-)

128, 142
Osigurači sa desne strane 145, 147
UNUTRAŠNJOST
Sedišta / klupa u zadnjem
redu 74-75
Grejanje / klima u zadnjem delu

65-66
Bočna klizna vrata


20
Sklopivi stepenik


84
Bočna klizna stakla


83 Unutrašnji retrovizor


85
Upozorenje za nenamerno prelaženje preko linije

105
Plafonsko svetlo u kabini

80, 152
Zamena plafonske sijalice

149, 152
ISOFIX priključci

1
17-118 Alat, dizalica

76, 156
Dodatna oprema

124
T

ovarni prostor
81-82
●


prstenovi za pričvršćivanje,
●


graničnik prtljaga,
●


krovni nosači,
●


enterijer
,
●

utičnica od 12 V
,
●

plafonska svetla,
Prenosiva lampa


83
1
OPŠTI PRIKAZ
Lociranje

8
jumper_sr_Chap01_vue-ensemble_ed01-2015
VOZAČKO MESTO
Instrument table, displeji, brojačanizi 23
Indikatori, lampice

24-31
Merač, indikatori


32, 35
Indikator za promenu brzine


36-37
Komande za svetla


45-47
Automatsko paljenje svetala


46
Prateće svetlo


46
Parking svetla


47
Otvaranje haube


127
Osigurači na bord tabli


145-146
Konfigurisanje vozila


87-89
Podešavanje sata


88
Podešavanje visine farova


47
Prednja-zadnja svetla za maglu


45
Pneumatsko vešanje


96-97
Stop & Start


40-42 Prednji/zadnji brisač


48
Prskalice za stakla/farove


48
Bord računar


92
Starter

, kontaktor
38
Startovanje na nagibu


39
Regulator brzine


49-51, 52-54
Limiter brzine


55-57
Fiksni limiter brzine


58
V

ozačko mesto 4-5
V
olan, podešavanje dubine
37
Sirena


99
Radio komande na volanu


186, 233
Retrovizori, podizači prozora 85-86
Zaključavanje tovarnog prostora

22
Dodatno grejanje, klimatizacija u
zadnjem delu

65-66
Dodatno grejanje koje se može programirati

67-70
Lociranje

12
jumper_sr_Chap01_vue-ensemble_ed01-2015

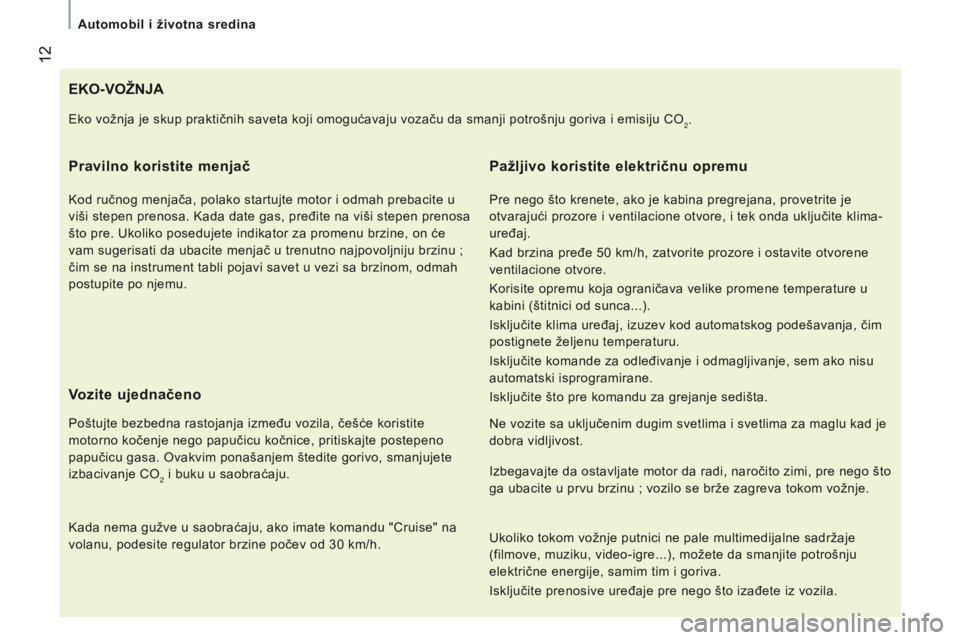

EKO-VOŽNJA
Pravilno
koristite menjač
Kod ručnog menjača, polako startujte motor i odmah prebacite u
viši stepen prenosa. Kada date gas, pređite na viši stepen prenosa
što pre. Ukoliko posedujete indikator za promenu brzine, on će
vam sugerisati da ubacite menjač u trenutno najpovoljniju brzinu ;
čim se na instrument tabli pojavi savet u vezi sa brzinom, odmah
postupite po njemu.
Vozite ujednačeno
Poštujte bezbedna rastojanja između vozila, češće koristite
motorno kočenje nego papučicu kočnice, pritiskajte postepeno
papučicu gasa. Ovakvim ponašanjem štedite gorivo, smanjujete
izbacivanje CO
2 i buku u saobraćaju.
Kada nema gužve u saobraćaju, ako imate komandu "Cruise" na
volanu, podesite regulator brzine počev od 30 km/h.
Pažljivo koristite električnu opremu
Pre nego što krenete, ako je kabina pregrejana, provetrite je
otvarajući prozore i ventilacione otvore, i tek onda uključite klima-
uređaj.
Kad brzina pređe 50 km/h, zatvorite prozore i ostavite otvorene
ventilacione otvore.
Korisite opremu koja ograničava velike promene temperature u
kabini (štitnici od sunca...).
Isključite klima uređaj, izuzev kod automatskog podešavanja, čim
postignete željenu temperaturu.
Isključite komande za odleđivanje i odmagljivanje, sem ako nisu
automatski isprogramirane.
Isključite što pre komandu za grejanje sedišta.
Ne vozite sa uključenim dugim svetlima i svetlima za maglu kad je
dobra vidljivost.
Eko vožnja je skup praktičnih saveta koji omogućavaju vozaču da smanji potrošnju goriva i emisiju CO
2.
Izbegavajte da ostavljate motor da radi, naročito zimi, pre nego što
ga ubacite u prvu brzinu

; vozilo se brže zagreva tokom vožnje.
Ukoliko tokom vožnje putnici ne pale multimedijalne sadržaje
(filmove, muziku, video-igre...), možete da smanjite potrošnju
električne energije, samim tim i goriva.
Isključite prenosive uređaje pre nego što izađete iz vozila.
Automobil i životna sredina

16
jumper_sr_Chap02_Pret-a-Partir_ed01-2015
KlJuČ
Omogućava da se zaključavaju i otključavaju
brave vozila, da se otvara i zatvara čep
rezervoara za gorivo, kao i startovanje i
isključivanje motora.
BATERIJA ZA DA l JINSKI K l J u Č
Referenca : CR 2032/3 volti.
Zamena baterije
- Pritisnite taster da biste izbacili ključ.
-
Okrenite vijak
1 zatvorenog katanca ka
otvorenom katancu, koristeći šrafciger
sa tankim vrhom.
-

Od šrafcigera napravite polugu da biste

izvukli bateriju iz ležišta za baterije 2 .-

Podignite ležište i zamenite bateriju
3
pazeći na polove.
-
Zatvorite ležište za baterije
2
na ključu i
blokirajte ga okretanjem vijka 1 .
Postoji opasnost od oštećenja ako
zamenska baterija ne odgovara
preporukama.
Koristite isključivo identične ili baterije u
skladu sa preporukama CITROËN mreže.
Istrošene baterije uklanjajte samo na
mestima predviđenim za njihovo odlaganje.
Otvori

18
jumper_sr_Chap02_Pret-a-Partir_ed01-2015
ELEKTRONSKA BLOKAdA STARTOvANJA
Svi ključevi imaju i uređaj za elektronsku
blokadu startovanja.
Ovaj uređaj zaključava sistem napajanja
motora. On se aktivira automatski kada se
ključ izvuče iz kontakt brave.Manipulacije daljinskim upravljačem
čak i kada vam je u džepovima može
prouzrokovati slučajno otključavanje vrata.
Istovremeno korišćenje visokofrekventnih
uređaja (mobilnih telefona, kućnih alarma...),
može u trenutku da ometa rad daljinskog
upravljača.
Osim za reinicijalizaciju, daljinski upravljač
ne može da funkcioniše dok je ključ u
kontakt-bravi, čak i kada je prekinut kontakt.
Pravilno korišćenje
Pažljivo zabeležite broj ključeva, u slučaju
njihovog gubitka, jer će intervencija u
servisnoj mreži CITROËN biti brža i
efikasnija ukoliko pokažete taj broj i karticu
sa poverljivim podacima.
Ne vršite nikakve izmene u sistemu za
elektronsku zaštitu startovanja. Ovaj pokazivač gasi se nakon
uspostavljanja kontakta, kada
se ključ prepozna i startovanje
motora je moguće.
Ako uređaj ne prepozna ključ, startovanje
motora neće biti moguće. Promenite
ključeve i proverite neispravan ključ u mreži
CITROËN. Nakon uspostavljanja kontakta, uspostavlja
se razmena podataka ključa i uređaja za
elektronsku blokadu startovanja.
KARTICA SA POvERLJIvIM POdACIMA
Ona vam se isporučuje prilikom preuzimanja
vozila, zajedno sa duplikatom ključeva.
Ona sadrži identifikacioni kod koji je
neophodan prilikom svake intervencije na
sistemu elektronske blokade startovanja
u mreži CITOREN. Ovaj kod je prekriven
zaštitnim slojem koji se skida samo u slučaju
potrebe.
Karticu čuvajte na sigurnom mestu, nikada
u vozilu.
Ako se spremate na dalek put, nosite ovu
karticu među svojim ličnim dokumentima.
Prilikom kupovine polovnog vozila

:
-

uverite se da vam je uručena i kartica sa


poverljivim podacima,
-

izvršite memorizaciju ključeva u mreži


CITROËN, kako bi samo ključevi čiji
ste vi vlasnik mogli da otvore i pokrenu
vozilo.
Vožnja sa zaključanim vratima može
otežati pristup službama za spašavanje
u slučaju potrebe za hitnom intervencijom.
Iz bezbednosnih razloga (deca u vozilu),
izvucite ključ iz kontakt brave uvek kada
napuštate vozilo, makar i na kratko.
Otvori

19
jumper_sr_Chap02_Pret-a-Partir_ed01-2015
Neispravnost u radu daljinske komande
Otključajte vrata pomoću ključa u bravi,
upaliće se alarm.
Dajte kontakt, identifikacija šifre ključa
dovešće do gašenja alarma.Zaključavanjem vrata pomoću ključa u
bravu neće se aktivirati alarm.
Isključenje pomoću daljinskog upravljača
Pritiskom na ovaj taster vrši se
isključivanje alarma prilikom
otključavanja vozila.
Isključivanje zaštite od odnošenja*
Pritisnite ovu komandu da biste
isključili zaštitu (na primer u
slučaju vuče vašeg vozila sa
uključenim alarmom).
Zaštita će ostati aktivna do
centralnog otvaranja vrata.
ALARM
Ukoliko u opremi posedujete alarm.
On obezbeđuje
:
-

spoljašnju zaštitu preko detektora koji se

nalaze na vratima (kao i na haubi) i na
električnom napajanju,
-

zaštitu od odnošenja*.
Aktiviranje alarma
Proverite da li su sva vrata dobro zatvorena
(hauba takođe).
* U zavisnosti od vrste motora.
Pravilno korišćenje
Da biste brzo isključili sirenu u slučaju
naglog uključivanja :
-

dajte kontakt, prepoznavanje šifre ključa

dovešće do gašenja alarma,
-

pritisnite dugme za otključavanje (kabina

i ključ) na daljinskom upravljaču.
Da biste izbegli stavljanje alarma na
stand by režim, na primer prilikom pranja,
zaključajte vozilo ključem.
Otključavanje vozila putem daljinskog ključa
automatski dovodi do gašenja sirene alarma.
Aktiviranje alarma vrši se
pritiskom na katanac, zaštita se
aktivira nakon nekoliko sekundi.
Kada je alarm na stand by režimu, svaki
pokušaj provale dovodi do paljenja sirene
u trajanju od 30 sekundi, koje je praćeno
paljenjem migavaca. Alarm se zatim vraća na stand
by režim, ali aktiviranje ostaje
memorisano, sa upozorenjem
u vidu lampice za elektronsku
zaštitu startovanja, u trajanju od 10 sekundi
nakon davanja kotnakta.
Alarm se takođe aktivira u slučaju da dođe
do prekida napajanja strujom, i to nakon što
se napajanje ponovo uspostavi.
2
Otvori
SPREMAN ZA POKRET
