Unutrašnja rasvjeta
Stropno svjetlo (1 / W5W)
Otkvačite poklopac stropnog svjetla 1 tankim
odvijačem, na strani tipke, kako biste mogli
zamijeniti neispravnu žarulju.
Spot svjetla (2 / W5W)
Otkvačite poklopac stropnog svjetla 1. Za
pristup neispravnoj žarulji, skinite pregradu
spot svjetla 2 .
Svjetlo u prtljažniku (W5W)
Otkvačite kućište guranjem postolja sa stražnje
strane.
Svjetla u prostorima za noge
i
u središnjem pretincu (W5W)
Otkvačite kućište kako biste mogli pristupiti žarulji.
Svjetlo u pretincu za rukavice (W5W)
Otkvačite kućište kako biste mogli pristupiti
žarulji.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed01-2015
Zamjena osigurača
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, posavjetujte se
u mreži CITROËN ili u nekoj stručnoj
radionici.
CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio CITROËN
i koja nije ugrađena prema njegovim
pravilima, naročito ako je ukupna
potrošnja svih dodatno priključenih
uređaja veća od 10 miliampera.
Štipaljka i mjesta rezervnih osigurača nalaze
se na poleđini poklopca kućišta osigurača
u

armaturnoj ploči.
Pristup:
F

o

tkvačite poklopac povlačenjem sa strane,
F

p

otpuno skinite poklopac,
F

iz

vadite štipaljku.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
F
N
eispravan osigurač utvrđuje se po stanju
metalne niti.
Zamjena osigurača
Ispravan Pregorio
F

Z

a vađenje osigurača iz njegovog ležišta
upotrijebite posebnu štipaljku.
F

N

eispravan osigurač uvijek treba zamijeniti
osiguračem iste jakosti.
F

P

rovjerite povezanost između broja
ugraviranog na kućištu, jakosti ugravirane
na osigurač i sljedećih tablica.

217
DS3_hr_Chap08_info-pratiques_ed01-2015
Osigurači u armaturnoj
ploči
Kućište osigurača nalazi se u donjem dijelu
armaturne ploče (na lijevoj strani).
Pristup osiguračima
F Vidi točku "Pristup alatu".
Tablice osigurača
Broj osiguračaJakost Namjena
FH36 5 AKućište opsluživanja prikolice.
FH37 -Ne koristi se.
FH38 20 AHi-Fi pojačalo.
FH39 20 AGrijači sjedala.
FH40 40 AKućište opsluživanja prikolice.
Broj osigurača Jakost Namjena
F1 15 ABrisač stražnjeg stakla.
F2 -Ne koristi se.
F3 5 ARačunalo zračnih jastuka i pirotehničkih zatezača.
F4 10 AKlima uređaj, prekidač spojke, elektrokromni retrovizor,
pumpa pročistača čestica (dizel), dijagnostička utičnica,
mjerač protoka zraka (dizel).
F5 30 AUpravljačka ploča podizača prozora, prekidač podizača
prozora suvozača, motori podizača prednjih prozora.
F6 30 AMotor podizača prozora vozača.
F7 5 AStropno svjetlo, svjetlo u pretincu za rukavice.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed01-2015
Broj osiguračaJakost Namjena
F8 20 AVišenamjenski ekran, autoradio, radio s navigacijom,
računalo alarma, sirena alarma.
F9 30 A
Utičnica 12 V, napajanje nosača prijenosnog navigacijskog uređaja.
F10 15 ASklopke na upravljaču.
F11 15 AKontakt brava, dijagnostička utičnica, računalo automatskog
mjenjača.
F12 15 ADavač kiše/vanjskog svjetla, kućište opsluživanja prikolice.
F13 5 AGlavni stop prekidač, kućište opsluživanja motora.
F14 15 ARačunalo pomoći pri parkiranju, računalo zračnih jastuka,
ploča s instrumentima, automatski klima uređaj, USB Box,
Hi-Fi pojačalo.
F15 30 AZaključavanje.
F16 -Ne koristi se.
F17 40 AGrijači stražnjeg stakla i vanjskih retrovizora.
SH -Shunt PARC.

219
DS3_hr_Chap08_info-pratiques_ed01-2015

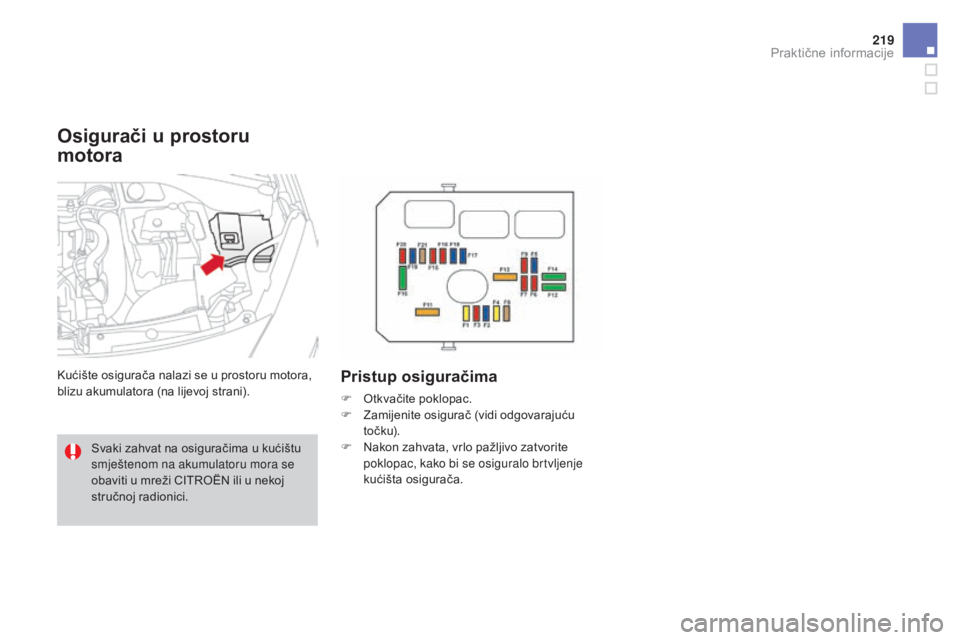

Osigurači u prostoru
motora
Kućište osigurača nalazi se u prostoru motora,
blizu akumulatora (na lijevoj strani).Pristup osiguračima
F Otkvačite poklopac.
F Z amijenite osigurač (vidi odgovarajuću
to č k u).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
Svaki zahvat na osiguračima u kućištu
smještenom na akumulatoru mora se
obaviti u mreži CITROËN ili u nekoj
stručnoj radionici.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed01-2015
Tablica osigurača
Broj osiguračaJakost Namjena
F1 20 ANapajanje računala motora, relej upravljanja sklopom ventilatora motora, glavni relej višenamjenskog računala
kontrole motora, pumpa ubrizgavanja (dizel).
F2 15 AZvučna signalizacija.
F3 10 APranje vjetrobrana i stražnjeg stakla.
F4 20 ADnevna svjetla.
F5 15 AGrijač dizel goriva, pumpa aditiva za pročistač čestica (dizel), mjerač protoka zraka (dizel), elektroventil EGR
(dizel), grijač blow-by i elektroventili (VTi).
F6 10 ARačunalo ABS/CDS, dodatni stop prekidač.
F7 10 AElektrični servo upravljač, automatski mjenjač.
F8 25 AUpravljanje elektropokretačem.
F9 10 AZaštitno komutacijsko kućište (dizel).
F10 30 AGrijač dizel goriva, grijač blow-by (dizel), pumpa za gorivo (VTi),
brizgaljke i bobine (benzin).
F11 40 AVentilator klima uređaja.

221
DS3_hr_Chap08_info-pratiques_ed01-2015
Broj osiguračaJakost Namjena
F12 30 APrva i druga brzina brisača vjetrobrana.
F13 40 ANapajanje kućišta inteligentnog opsluživanja
(+ nakon kontakta).
F14 30 ANapajanje Valvetronic (VTi).
F15 10 ADesno dugo svjetlo.
F16 10 ALijevo dugo svjetlo.
F17 15 ALijevo kratko svjetlo.
F18 15 ADesno kratko svjetlo.
F19 15 ALambda sonde i elektroventili (VTi), elektroventili (dizel),
elektroventil EGR (dizel).
F20 10 APumpe, upravljani termostat (VTi), elektroventil razvoda
(THP), davač vode u dizel gorivu (dizel).
F21 5 ANapajanje upravljanja sklopom ventilatora motora,
ABS / CDS, pumpa turbokompresora (THP).
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed01-2015
Tablica jakih osigurača
Broj osiguračaJakost Namjena
MF1* 60 ASklop ventilatora motora.
MF2* 30 APumpa ABS/CDS.
MF3* 30 AElektroventili ABS/CDS.
MF4* 60 ANapajanje kućišta inteligentnog opsluživanja.
MF5* 60 ANapajanje kućišta inteligentnog opsluživanja.
MF6* 30 ADodatni sklop ventilatora motora (THP).
MF7* 80 AKućište osigurača u kabini.
MF8* -Ne koristi se.
*

J
aki osigurači su dodatna zaštita električnih sustava. Svaki zahvat na jakim osiguračima mora se obaviti u mreži CITROËN ili u nekoj stručnoj
radionici.
