2016 CITROEN DS3 stop start

Air conditionné automatiqueLe système d’air conditionné fonctionne moteur tournant, ainsi qu’en mode STOP du Stop & Start.
Fonctionnement automatique
1. Programme automatique confort
Appuyez sur la touche "AUt o". L e
symbole "AUt o" s
’af f ic he. Pour votre confort entre deux
démarrages de votre véhicule, les
réglages sont conservés.
Moteur froid, afin d’éviter une trop
grande diffusion d’air froid, le débit d’air
n’atteindra son niveau optimum que
progressivement.
2. Réglage de la température
La valeur indiquée sur l’afficheur correspond
à un niveau de confort et non pas à une
température en degré Celsius ou Fahrenheit. En entrant dans le véhicule, si
l’ambiance intérieure est très froide
ou très chaude, il n’est pas utile
de modifier la valeur affichée pour
atteindre le confort souhaité. Le
système compense automatiquement
et le plus rapidement possible l’écart de
température.
Appuyez sur les touches " 5" et
" 6 " pour modifier cette valeur.
Un réglage autour de la valeur 21
permet d’obtenir un confort optimal.
Néanmoins, selon votre besoin, un
réglage entre 18 et 24 est usuel.
3. Programme automatique visibilité
Pour désembuer ou dégivrer
rapidement le pare-brise et les
vitres latérales (humidité, passagers
nombreux, givre...), le programme
automatique confort peut s’avérer
insuffisant.
Avec le Stop & Start, tant que le
désembuage est activé, le mode STOP
n’est pas disponible.
Sélectionnez alors le programme automatique
visibilité. Le voyant de la touche 3 s’allume.
Le système gère automatiquement l’air
conditionné, le débit d’air et répartit la
ventilation de façon optimale vers le pare-
brise et les vitres latérales. Il désactive la
recirculation d’air 5
.
Pour l’arrêter, appuyez de nouveau sur la
touche 3 ou sur "AU
t

o
", l

e voyant de la touche
s’éteint et "AU
t

o
" s

’af f ic he.
Nous vous recommandons d’utiliser ce mode


;
il règle automatiquement et de manière
optimisée l’ensemble des fonctions suivantes

:
température dans l’habitacle, débit d’air,
répartition d’air et entrée d’air, conformément
à la valeur de confort que vous avez
sélectionnée.
Ce système est prévu pour fonctionner
efficacement en toutes saisons, vitres fermées.

89
Désembuage - Dégivrage avant
Avec le système de
chauffage / ventilation
F Placez les commandes de température et de débit d’air sur la position sérigraphiée
dédiée.
F

P
lacez la commande d’entrée d’air en
position "Entrée d’air extérieur"
(

commande manuelle déplacée vers la
droite ou commande électrique avec
voyant éteint).
F

P
lacez la commande de répartition d’air en
position "Pare-brise". Ces sérigraphies sur la façade indiquent le positionnement des commandes pour
désembuer ou dégivrer rapidement le pare-brise et les vitres latérales.
Avec le système d’air
conditionné manuel
F Placez les commandes de température et
de débit d’air sur la position sérigraphiée
dédiée.
F

P
lacez la commande d’entrée d’air en
position "Entrée d’air extérieur"
(

commande manuelle déplacée vers la
droite ou commande électrique avec
voyant éteint).
F

P
lacez la commande de répartition d’air en
position "Pare-brise".
F

M
ettez en marche l’air conditionné en
appuyant sur la touche "A /C " ; le voyant
vert associé s’allume.
Avec le Stop & Start, tant que
ces fonctions - désembuage, air
conditionné et débit d’air - sont
activées, le mode STOP n’est pas
disponible.
Confort

Quelques conseils de conduite
Dans tous les cas, respectez le code de la route et soyez vigilant quelles que soient les conditions
de circulation.
Gardez votre attention sur la circulation et vos mains sur le volant pour être prêt à réagir à tout
moment et à toute éventualité.
Lors d'un long trajet, il est vivement recommandé de faire une pause toutes les deux heures.
En cas d'intempéries, adoptez une conduite souple, anticipez les freinages et augmentez les
distances de sécurité.
Conduite sur chaussée inondée
Il est fortement recommandé de ne pas
conduire sur chaussée inondée, car cela
pourrait gravement endommager le moteur,
la boîte de vitesses ainsi que les systèmes
électriques de votre véhicule.
Important !
Ne roulez jamais avec le frein de
stationnement serré - Risques de
surchauffe et d'endommagement du
système de freinage !
Ne stationnez pas et ne faites pas
tourner le moteur, véhicule à l'arrêt,
dans des zones où des substances et
des matériaux combustibles (herbe
sèche, feuilles mortes...) peuvent
venir en contact avec le système
d'échappement chaud - Risques
d'incendie !
Ne laissez jamais un véhicule sans
surveillance, moteur tournant. Si
vous devez quitter votre véhicule,
moteur tournant, serrez le frein de
stationnement et placez la boîte
de vitesses au point mort ou sur la
position

N ou P, suivant le type de boîte
de vitesses.
-

v

érifiez que la profondeur d’eau n’excède
pas 15 cm, en tenant compte des vagues
qui pourraient être générées par les autres
usagers,
-

d

ésactivez la fonction Stop & Start,
-

r

oulez aussi lentement que possible sans
caler. Ne dépassez en aucun cas la vitesse
de 10

km/h,
-

n

e vous arrêtez pas et n’éteignez pas le
moteur.
Si vous devez impérativement emprunter un
passage inondé


: En sortie de chaussée inondée, dès que les
conditions de sécurité le permettent, freinez
légèrement à plusieurs reprises afin de sécher
les disques et les plaquettes de frein.
En cas de doute sur l’état de votre véhicule,
consultez le réseau CITROËN ou un atelier
qualifié.

Stop & StartLe Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d'arrêts de la circulation (feux rouges, encombrements,
autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée,
rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau
sonore à l'arrêt.
Fonctionnement
Passage en mode StoP d u
moteur
Pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact avec la clé.
Le témoin "ECo"
s
'allume au
combiné et le moteur se met en
veille :
-

a

vec une boîte de vitesses manuelle , à
une vitesse inférieure à 20 km/h, lorsque
vous passez le levier de vitesses au point
mort, et que vous relâchez la pédale
d’embrayage.
-

a

vec une boîte de vitesses pilotée
5

ou 6 vitesses, à l'arrêt ou à une vitesse
inférieure à 8 km/h (selon version), lorsque
vous enfoncez la pédale de frein ou passez
le sélecteur de vitesses en position N .
Un compteur de temps cumule
les durées de mise en mode
STOP au cours du trajet. Il se
remet à zéro à chaque mise du
contact avec la clé. Le mode STOP ne s'active pas lorsque :
-
l a porte conducteur est ouverte,
-

l
a ceinture de sécurité conducteur est
débouclée,
-

l
a vitesse du véhicule n'a pas dépassé
10
km/h depuis le dernier démarrage avec
la clé,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite,
-

l
e désembuage est activé,
-
c

ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Cas particuliers : mode St oP
in disponible
Le témoin "ECo" c lignote quelques
secondes, puis s'éteint.
Ce fonctionnement est parfaitement
normal.

11 7
Passage en mode StARt du
moteur
Le témoin "ECo" s 'éteint et le moteur
redémarre :
-

a

vec une boîte de vitesses manuelle ,
lorsque vous enfoncez la pédale
d’embrayage,
-

a

vec une boîte de vitesses pilotée 5 ou
6 vitesses :
●

s

électeur de vitesses en position A ou
M , lorsque vous relâchez la pédale de
frein,
●

o

u sélecteur de vitesses en position
N et pédale de frein relâchée, lorsque
vous passez le sélecteur de vitesses en
position A ou M ,
●

o

u lorsque vous engagez la marche
arrière.
Cas particuliers : déclenchement
automatique du mode StA Rt
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.
A tout moment, appuyez sur la commande
"EC
o

o
F
F" pour neutraliser le système.
Ceci est signalé par l'allumage du voyant de
la commande, accompagné d'un message sur
l'écran.
Neutralisation
Pour des raisons de sécurité ou de confort, le
mode START se déclenche automatiquement
lorsque :
-

v
ous ouvrez la porte conducteur,
-

v
ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l
a vitesse du véhicule dépasse 11 km/h
avec une boîte manuelle pilotée,
-
c

ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Le témoin "EC
o" c

lignote quelques
secondes, puis s'éteint.
Ce fonctionnement est parfaitement
normal.
Avec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d'un rapport sans avoir complètement
débrayé, un message s'affiche pour
vous inciter à renfoncer la pédale
d'embrayage afin d'assurer le
redémarrage.
Conduite

Le système se réactive
automatiquement à chaque nouveau
démarrage avec la clé.
Réactivation

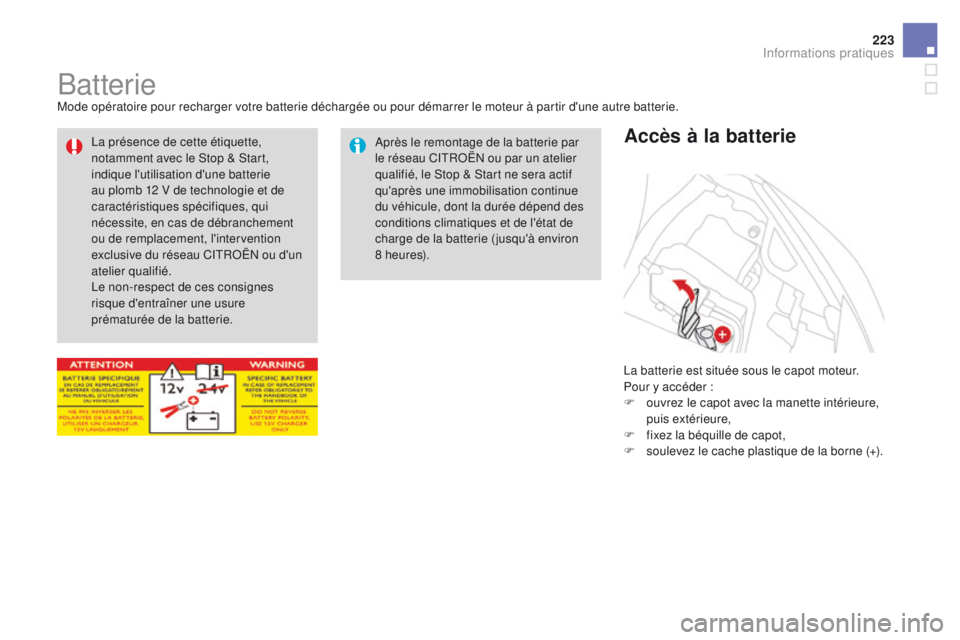

Ce système nécessite une batterie de
technologie et de caractéristiques spécifiques
(références disponibles auprès du réseau
CITROËN ou d'un atelier qualifié).
Le montage d'une batterie non référencée
par CITROËN entraîne des risques de
dysfonctionnement du système.
En cas de dysfonctionnement du système, le
voyant de la commande "EC
o


o
F

F" clignote,
puis s'allume fixement.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale. Tous les témoins
du combiné s'allument. Il est alors nécessaire
de couper le contact, puis de redémarrer avec
la clé.
Anomalie de
fonctionnement Entretien
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T.
Le Stop & Start fait appel à une
technologie avancée. Toute
intervention sur ce type de batterie
doit être réalisée exclusivement dans
le réseau CITROËN ou dans un atelier
qualifié.
Appuyez de nouveau sur la commande "ECo
oFF
" .
Le système est de nouveau actif ; ceci
est signalé par l'extinction du voyant de la
commande, accompagné d'un message sur
l'écran.

Réservoir de carburantCapacité du réser voir : environ 50 litres (Essence) ou 46 litres (Diesel) ou 33 litres (GPL) ;
(Selon version : environ 30 litres (Essence ou Diesel)).
Niveau mini de carburant
Remplissage
Une étiquette, collée à l'intérieur de la trappe,
vous rappelle le type de carburant à utiliser en
fonction de votre motorisation.
Les compléments en carburant doivent être
supérieurs à 7 litres pour être pris en compte
par la jauge à carburant.Tant que le bouchon n'est pas remis sur
le réservoir, la clé ne peut être retirée
de la serrure.
L'ouverture du bouchon peut
déclencher un bruit d'aspiration d'air.
Cette dépression, tout à fait normale,
est provoquée par l'étanchéité du
circuit de carburant.
Pour réaliser le remplissage en toute sécurité :
F

a
rrêtez impérativement le moteur,
F

o
uvrez la trappe à carburant,
F

i
ntroduisez la clé dans le bouchon, puis
tournez vers la gauche, F
r etirez le bouchon et accrochez-le à la
patte, située sur la face intérieure de la
trappe,
F

e
ffectuez le plein du réservoir, mais
n'insistez pas au- delà de la 3
ème coupure
du pistolet ; ceci pourrait engendrer des
dysfonctionnements.
Une fois le remplissage terminé :
F

r

emettez le bouchon en place,
F

t

ournez la clé vers la droite, puis retirez-la
du bouchon,
F

r

efermez la trappe.
Lorsque le niveau mini du réservoir
est atteint, ce témoin s'allume au
combiné. Au premier allumage,
il vous reste environ 5 litres de
carburant dans le réservoir.
Avec le Stop & Start, n'effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP ; coupez
impérativement le contact avec la clé.
Faites impérativement un complément de
carburant pour éviter la panne.
En cas de panne sèche (Diesel), reportez-vous
également à la rubrique " Vérifications".

223
BatterieMode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à partir d'une autre batterie.La batterie est située sous le capot moteur.
Pour y accéder
:
F

o
uvrez le capot avec la manette intérieure,
puis extérieure,
F

f
ixez la béquille de capot,
F

s
oulevez le cache plastique de la borne (+).
Accès à la batterieAprès le remontage de la batterie par
le réseau CITROËN ou par un atelier
qualifié, le Stop & Start ne sera actif
qu'après une immobilisation continue
du véhicule, dont la durée dépend des
conditions climatiques et de l'état de
charge de la batterie ( jusqu'à environ
8 heures).
La présence de cette étiquette,
notamment avec le Stop & Start,
indique l'utilisation d'une batterie
au plomb 12 V de technologie et de
caractéristiques spécifiques, qui
nécessite, en cas de débranchement
ou de remplacement, l'intervention
exclusive du réseau CITROËN ou d'un
atelier qualifié.
Le non-respect de ces consignes
risque d'entraîner une usure
prématurée de la batterie.
Informations pratiques
