2016 CITROEN C5 stop start

210
C5_hu_Chap08_information_ed01-2015

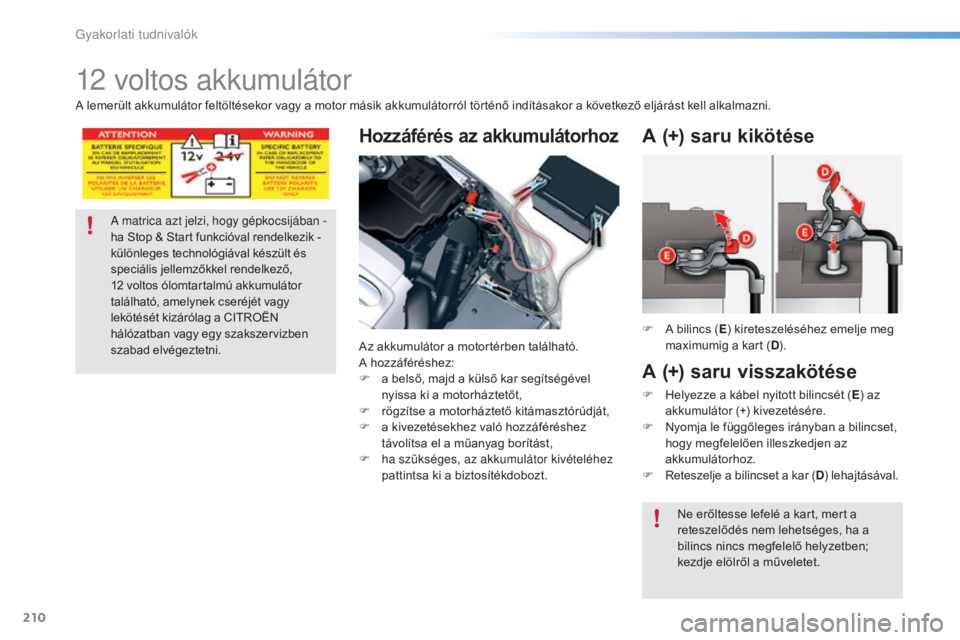

12 voltos akkumulátor
Hozzáférés az akkumulátorhoz
Az akkumulátor a motortérben található.
A hozzáféréshez:
F

a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F

r
ögzítse a motorháztető kitámasztórúdját,
F

a k
ivezetésekhez való hozzáféréshez
távolítsa el a műanyag borítást,
F

h
a szükséges, az akkumulátor kivételéhez
pattintsa ki a biztosítékdobozt. F

A b
ilincs (
E) kireteszeléséhez emelje meg
maximumig a kart ( D).
A (+) saru kikötése
a matrica azt jelzi, hogy gépkocsijában -
h a Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális jellemzőkkel rendelkező,
12
voltos ólomtartalmú akkumulátor
található, amelynek cseréjét vagy
lekötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben
szabad elvégeztetni.
A lemerült akkumulátor feltöltésekor vagy a motor másik akkumulátorról történő indításakor a következő eljárást kell alkalmazni.
A (+) saru visszakötése
F Helyezze a kábel nyitott bilincsét (
E) az
akkumulátor (+) kivezetésére.
F

N
yomja le függőleges irányban a bilincset,
hogy megfelelően illeszkedjen az
akkumulátorhoz.
F

R
eteszelje a bilincset a kar ( D) lehajtásával.
Ne erőltesse lefelé a kart, mert a
reteszelődés nem lehetséges, ha a
bilincs nincs megfelelő helyzetben;
kezdje elölről a műveletet.
Gyakorlati tudnival

212
C5_hu_Chap08_information_ed01-2015
Az akkumulátor feltöltése
akkumulátortöltővel
F Kösse le az akkumulátort.
F K övesse a töltő gyártójának használati
utasításait.
F

K
össe vissza az akkumulátort a (-) pólussal
kezdve.
F

E
llenőrizze a kivezetések és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás), szerelje le
és tisztítsa meg azokat. Stop & Start funkció esetén az
akkumulátor feltöltéséhez nincs
szükség annak lekötésére.
Egyes funkciók csak az akkumulátor
megfelelő töltöttségi szintje esetén
érhetők el.
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel védőszemüveget és
védőmaszkot.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától
távol végezze.
Soha ne próbáljon meg fagyott
akkumulátort feltölteni. A robbanásveszély
elkerülése érdekében először meg kell
várni, hogy az akkumulátor kiengedjen.
A töltést megelőzően ellenőriztesse
a CITROËN hálózatban vagy egy
szakszervizben, hogy nem sérültek-e meg
a belső alkotórészek, és hogy a tartály
nem repedt-e meg, mert az mérgező és
erősen maró sav szivárgásához vezethet.
Ne cserélje fel a polaritást, és kizárólag
12
voltos töltőt használjon.
Ne kösse ki a sarukat, amíg jár a motor.
az a

kkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
A művelet végén mosson kezet.
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni.
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre kizárólag
a törvényi előírásoknak megfelelően
kerülhet sor, és soha, semmilyen
körülmények között nem dobhatók ki a
háztartási hulladékkal együtt.
a használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Ha a gépjármű automata
sebességváltóval rendelkezik, soha ne
próbálja meg betolással beindítani.
Az akkumulátor visszakötését követően
a Stop & Start funkció akkor lesz újra
aktív, ha a gépkocsit huzamosabb időre
leállította. A leállítás időtartama függ az
időjárási viszonyoktól és az akkumulátor
töltési szintjétől (akár 8

óra is lehet).
Gyakorlati tudnival

224
C5_hu_Chap09_verification_ed01-2015
Motorháztető
Nyitás
F Emelje fel a B kart és hajtsa fel a motorháztetőt.
F Pattintsa ki a helyéről a kitámasztórudat
(C ), és hajtsa ki addig, hogy beakadjon a
sárga nyíllal jelzett helyre ( D).
F

A m
otorháztető rögzítéséhez helyezze a
kitámasztórudat a rögzítőnyílásba.Zárás
F Vegye ki a kitámasztórudat a rögzítőből.
F P attintsa be a helyére.
F

E
ngedje le a motorháztetőt, majd
határozott mozdulattal nyomja le.
F

F
elfelé húzva ellenőrizze a motorháztető
reteszelődését.
F

N

yissa ki a bal oldali első ajtót.
F

H

úzza meg az ajtókeret alsó részén
található belső kart ( A).
Mielőtt bármiféle beavatkozást végezne
a motortérben, kapcsolja ki a
Stop & Start funkciót, nehogy a START
üzemmód automatikus bekapcsolása
esetén megsérüljön.
A belső nyitókar elhelyezéséből adódóan,
amíg a vezetőoldali ajtó be van csukva, a
motorháztetőt nem lehet kinyitni.
A műveletet kizárólag álló gépkocsinál
szabad elvégezni.
Erős szélben lehetőleg ne nyitogassa a
motorháztetőt.
Meleg motornál óvatosan bánjon a
külső nyitókarral és a kitámasztóval
(égési sérülés veszélye áll fenn).
mi
vel a motortérben elektromos
berendezések találhatók, ne tegye ki
tar tósan víz hatásának (eső, mosás stb.).
A motor ventilátor a gépjármű
leállását követően is működésbe
léphet; ügyeljen rá, hogy ne kerüljön
ruha vagy egyéb tárgy a ventilátor
közelébe.
Ellenőrzések

231
C5_hu_Chap09_verification_ed01-2015
Egyéb ellenőrzések
12 voltos akkumulátor
Az akkumulátor nem igényel karbantartást.Időről-időre, különösen a nyári és a
téli időszakban ellenőrizze a saruk
tisztaságát és meghúzását.
a

matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és speciális
tulajdonságokkal rendelkező, 12
voltos
ólomtartalmú akkumulátor található, amelynek
cseréjét vagy kikötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben szabad
elvégeztetni. A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve motortípusától függően a gyártó karbantartási tervében
foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a CITROËN hálózatban vagy egy szakszervizben végeztesse el.
Légszűrő és utastéri szűrő
Ha a környezeti viszonyok (poros levegő) vagy
a gépjármű használati körülményei (városi
forgalom) szükségessé teszik, a cserét az
előír tnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat. Olajcserék alkalmával cserélje ki az
olajszűrőt is.
Olajszűrő
A csere gyakoriságára vonatkozóan lásd a
gyártó karbantartási tervét.
A szűrők cseréjének gyakoriságára
vonatkozóan lásd a gyártó
karbantartási tervét.
az

akkumulátorral kapcsolatos
műveletek esetén az akkumulátor
kikötése előtti és visszakötése
utáni óvintézkedések megismerése
érdekében lapozza fel a „12

voltos
akkumulátor” c. részt.
9
Ellenőrzések
