KlimatBilens utrustning
I detta kapitel beskrivs alla standardutföran‐
den, landsutföranden och extrautrustningar
som finns i modellserien. Därför beskrivs även
utrustning som inte är tillgängligt för ett fordont. ex. på grund av vald extrautrustning eller
landsutförande. Det gäller även säkerhetsrele‐
vanta funktioner och system. Om motsvarande
funktioner och system används ska de gäl‐
lande nationella bestämmelserna beaktas.

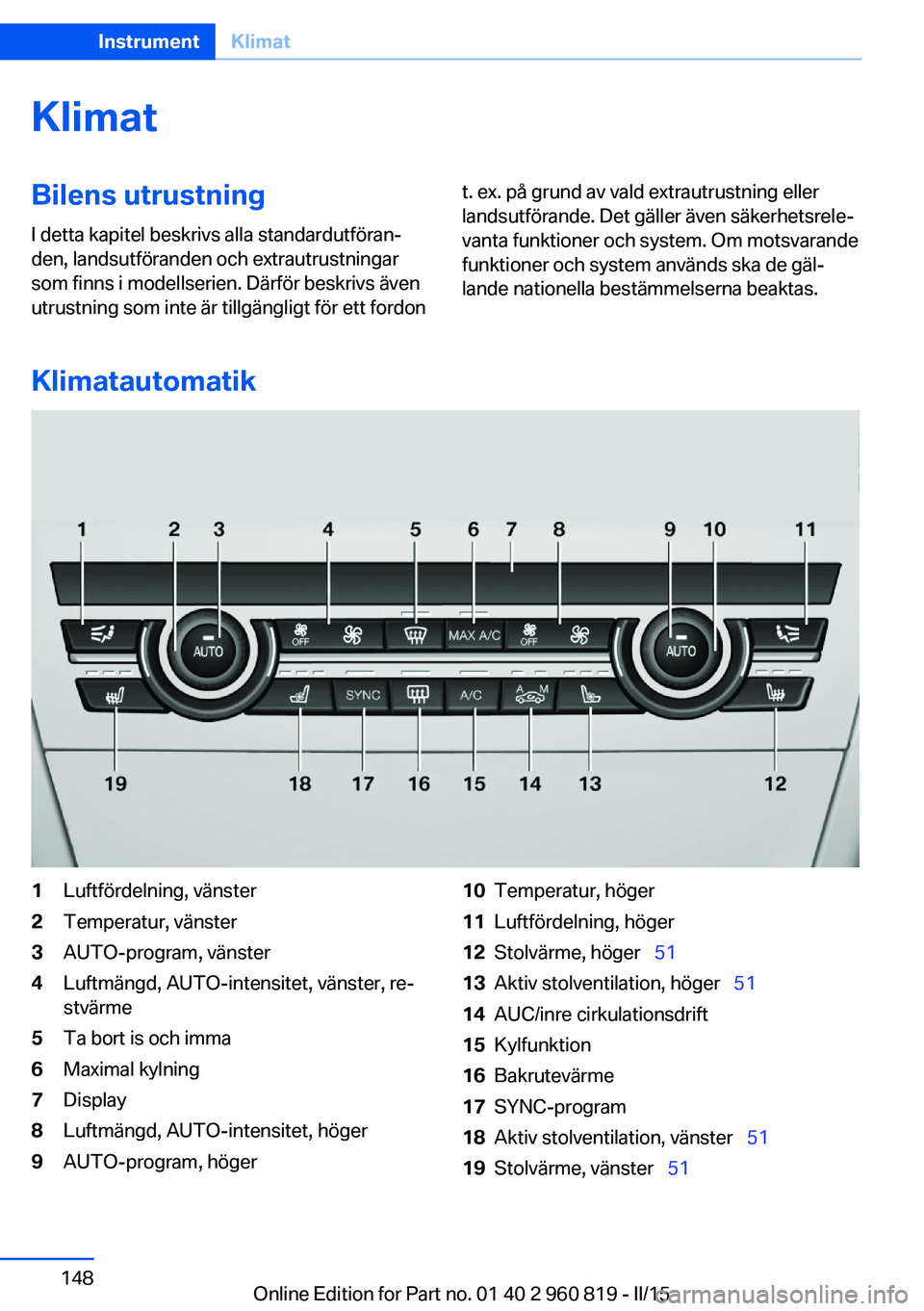

Klimatautomatik
1Luftfördelning, vänster2Temperatur, vänster3AUTO-program, vänster4Luftmängd, AUTO-intensitet, vänster, re‐
stvärme5Ta bort is och imma6Maximal kylning7Display8Luftmängd, AUTO-intensitet, höger9AUTO-program, höger10Temperatur, höger11Luftfördelning, höger12Stolvärme, höger   5113Aktiv stolventilation, höger   5114AUC/inre cirkulationsdrift15Kylfunktion16Bakrutevärme17SYNC-program18Aktiv stolventilation, vänster   5119Stolvärme, vänster  51Seite 148InstrumentKlimat148
Online Edition for Part no. 01 40 2 960 819 - II/15

AnvisningarTillräcklig ventilation
Vid längre uppehåll i fordonet ska du se
till att ventilationen utifrån är tillräcklig och inte
använda den inre cirkulationsdriften för länge
eftersom luftkvaliteten i kupén då kontinuerligt
försämras och imbildningen på rutorna ökar.◀
Klimatfunktioner i detalj
Manuell luftfördelning Välj ett program genom att trycka flera
gånger på knappen:▷Mot kroppen.▷Mot kroppen och till fotutrymmet.▷Till fotutrymmet.▷Mot rutorna och till fotutrymmet.▷Mot rutorna, kroppen och till fotutrymmet.▷Fönsterrutor: Endast på förarsidan.▷Fönsterrutor och överkropp.
Vid imma på rutorna tryck in AUTO-knappen
på förarsidan för att aktivera imsensorn.
Temperatur Ställ in önskad temperatur ge‐
nom att vrida på hjulet.
Klimatautomatiken ställer in temperaturen så
snabbt som möjligt, vid behov med maximal
kyl- eller värmeeffekt, och håller den därefter
konstant.
Undvik att skifta mellan olika temperaturinställ‐
ningar i snabb följd. Klimatautomatiken har då
inte tillräcklig tid på sig att justera in den in‐
ställda temperaturen.
Anvisning
Symbolen visas permanent i klimatautoma‐
tikens display.
AUTO-program
Tryck på knappen.
Luftmängd, luftfördelning och tempe‐
ratur ställs automatiskt in.
Beroende på den valda temperaturen, AUTO-
intensiteten och de yttre faktorerna leds luften
till vindrutan, sidorutorna, mot kroppen och till
fotutrymmet.
Kylfunktionen, se sid 150, kopplas automa‐
tiskt till när du använder AUTO-programmet.
En imsensor styr samtidigt programmet, så att
rutorna blir så lite immiga som möjligt.
AUTO-programmets intensitet
När AUTO-programmet är påslaget kan den
automatiska regleringen förändra intensiteten.
Tryck till vänster eller höger på knap‐
pen: Minska eller öka intensiteten.
Den valda intensiteten indikeras på klimatauto‐
matikens display.
Manuell luftmängd
För att kunna ställa in luftmängden manuellt,
måste AUTO-programmet först kopplas från.
Tryck till vänster eller höger på knap‐
pen: Minska eller öka luftmängden.
Det valda fläktsteget indikeras på klimatauto‐
matikens display.
Luftmängden från klimatautomatiken reduce‐
ras vid behov för att spara batteriet.
Avfrostning och torkning av rutor Tryck på knappen.
Is och imma torkas snabbt bort från
vindrutan och de främre sidorutorna.
Justera då luftinsläppen på sidorna resp. sido‐
rutorna.
Luftmängden kan ställas in när programmet är
aktiverat.Seite 149KlimatInstrument149
Online Edition for Part no. 01 40 2 960 819 - II/15

Koppla även till kylfunktionen eller tryck in
AUTO-knappen vid imma på rutorna, så att im‐
sensorn aktiveras.
Maximal kylning Tryck på knappen.
Systemet ställer in lägsta temperatur,
optimalt fläktsteg och inre cirkulation.
Luften strömmar in från luftinsläppen för krop‐
pen. Öppna därför luftinsläppen.
Funktionen ligger över en utetemperatur på ca.
0 ℃ och medan motorn är igång tillgänglig.
Luftmängden kan ställas in när programmet är
aktiverat.
Automatisk cirkulationsluftsfunktion
Control AUC/cirkulationsluft
Vid förorenad ytterluft kan lufttillförseln spärras
tillfälligt. Endast den i bilen befintliga luften cir‐
kulerar.
Tryck flera gånger på knappen för att
aktivera en av funktionerna:▷Lysdioderna släckta: Friskluft strömmar in
hela tiden.▷Vänster lysdiod lyser, AUC-drift: En sensor
identifiera föroreningar i luften och spärrar
automatiskt lufttillförseln.▷Höger lysdiod lyser, inre cirkulation: Fris‐
kluftsinsläppet spärrat hela tiden.
Koppla vid imma på rutorna från den inre cirku‐
lationen och tryck in AUTO-knappen på förar‐
sidan för att aktivera imsensorn. Kontrollera att
luften kan strömma in mot vindrutan.
Tillräcklig ventilation
Vid längre uppehåll i fordonet ska du se
till att ventilationen utifrån är tillräcklig och inte
använda den inre cirkulationsdriften för länge
eftersom luftkvaliteten i kupén då kontinuerligt
försämras och imbildningen på rutorna ökar.◀
Kylfunktion
Kylning av kupén är bara möjlig när motorn är
igång.
Tryck på knappen.
Luften kyls, torkas och värms åter upp
till inställd temperatur.
När motorn startas kan vindrutan och sidoru‐
torna bli immiga en kort stund, beroende på
väderleken.
Kylfunktionen kopplas automatiskt till när du
använder AUTO-programmet.
I klimatautomatiken bildas kondensvatten, se
sid 180 , som leds ut under bilen.
Bakrutevärme Tryck på knappen.
Värmen kopplas automatiskt från efter
en stund.
SYNC-program De aktuella inställningarna på förarsi‐
dan för temperatur, luftmängd, luftför‐
delning och AUTO-programmet överförs till
passagerarsidan och till vänster och höger sida
i baksätet.
Programmet kopplas från om inställningarna
på passagerarsidan eller i baksätet ändras.
Restvärme
Värmen som lagrats i motorn används till att
värma upp kupén.
Funktionsförutsättning▷Upp till 15 minuter efter att motorn stängts
av.▷Driftsvarm motor.▷Tillräcklig batteriladdning.▷Yttertemperatur under 25 ℃.
På klimatautomatikens display så visas funk‐
tionernas tillgänglighet.
Seite 150InstrumentKlimat150
Online Edition for Part no. 01 40 2 960 819 - II/15

Tillkoppling1.Koppla från tändningen.2. Tryck in knappen på förarsidan till
höger.
Symbol visas på klimatautomatikens dis‐
play.
När tändningen är tillkopplad kan kupétempe‐
raturen, fläkten och luftfördelningen ställas in.
Frånkoppling
Tryck in knappen på förarsidan till vänster när
det minsta fläktsteget är inställt.
Symbolen på klimatautomatikens display
slocknar.
Till-/frånkoppling av systemet
Frånkoppling
▷Hela systemet: Håll knappen till vänster om förar‐
sidan intryckt tills manöverele‐
mentet kopplas från.▷På passagerarsidan:
Håll knappen till vänster om pas‐
sagerarsidan intryckt.
Tillkoppling
Tryck på valfri knapp, med undantag av:
▷Bakruteuppvärmningen.▷Vänster knappsida luftmängd.▷Stolventilation.▷Ev. SYNC-program.
Mikro-/aktivkolfilter Dammpartiklar och pollen i friskluften filtreras
bort i mikrofiltret.
Det aktiva kolfiltret filtrerar dessutom bort gas‐
formiga skadliga ämnen i luften.
Det kombinerade filtret ska bytas ut vid servi‐
cen, se sid 211, på din bil.
Ventilation
Ventilation fram▷Räfflade hjul för att variera temperaturen i
överkroppsområdet, pilar 1.
Mot blått: Svalare.
Mot rött: Varmare.
Den inställda kupétemperaturen för förare
och passagerare ändras inte.▷Spakar för att ändra luftens riktning, pilar 2.▷Inställningshjul för steglös öppning och
stängning av luftinsläppen, pilar 3.
Inställning av ventilation
▷Kylande ventilation:
Ställ in luftinsläppen så att luften riktas mot
dig, t ex när bilen är uppvärmd.▷Ventilation utan drag:
Ställ in luftinsläppen så att luften blåser
förbi dig.
Ventilation i baksätet, mitten
▷Räfflade hjul för att variera temperaturen,
pilar 1.Seite 151KlimatInstrument151
Online Edition for Part no. 01 40 2 960 819 - II/15

Mot blått: Svalare.
Mot rött: Varmare.▷Spakar för att ändra luftens riktning, pilar 2.▷Inställningshjul för steglös öppning och
stängning av luftinsläppen, pil 3.
BMW X5 M: Ventilation, sida
▷Inställningshjul för steglös öppning och
stängning av luftinsläppen, pil 1.▷Spak för att ändra luftens riktning, pil 2.
Klimatautomatik i baksätet
Översikt
1Temperatur2AUTO-program3Luftfördelning4Luftmängd, AUTO-intensitet5Display6Maximal kylning7Stolvärme   52Till-/frånkoppling av klimatautomatik i
baksätet1."Inställningar"2."Klimat"3."Klimat baksäte"
Klimatautomatiken i baksätet fungerar inte om
klimatautomatiken är frånkopplad eller funktio‐
nen Avfrostning och torkning av rutor är aktive‐
rad.
AUTO-program Tryck på knappen.
Luftmängd, luftfördelning och tempe‐
ratur ställs automatiskt in:
Beroende på den valda temperaturen, AUTO-
intensiteten och de yttre faktorerna leds luften
mot kroppen och till fotutrymmet.
Kylfunktionen kopplas automatiskt till när du
använder AUTO-programmet.
AUTO-programmets intensitet När AUTO-programmet är påslaget kan den
automatiska regleringen förändra intensiteten:
Tryck till vänster eller höger på knap‐
pen: Minska eller öka intensiteten.
Den valda intensiteten indikeras på klimatauto‐
matikens display.
Temperatur Ställ in önskad temperatur ge‐
nom att vrida på hjulet.
Klimatautomatiken ställer in temperaturen så
snabbt som möjligt, vid behov med maximal
kyl- eller värmeeffekt, och håller den därefter
konstant.
Undvik att skifta mellan olika temperaturinställ‐
ningar i snabb följd. Klimatautomatiken har då
Seite 152InstrumentKlimat152
Online Edition for Part no. 01 40 2 960 819 - II/15

inte tillräcklig tid på sig att reglera den inställda
temperaturen.
Anvisning
Symbolen visas permanent i klimatautoma‐
tikens display.
Manuell luftfördelning Luftfördelningen kan ställas in individuellt.
Välj ett program genom att trycka flera
gånger på knappen:
▷Mot kroppen.▷Mot kroppen och till fotutrymmet.▷Till fotutrymmet.
Manuell luftmängd
För att kunna ställa in luftmängden manuellt,
måste AUTO-programmet först kopplas från.
Tryck till vänster eller höger på knap‐
pen: Minska eller öka luftmängden.
Det valda fläktsteget indikeras på klimatauto‐
matikens display.
Till-/frånkoppling av systemet
Frånkoppling Håll den vänstra knappen intryckt.
Tillkoppling
Tryck på valfri knapp, med undantag av:
▷Vänster knappsida luftmängd.▷Stoluppvärmning.
Maximal kylning
Tryck på knappen.
Systemet ställer in lägsta temperatur,
högsta fläktsteg och inre cirkulation.
Luften strömmar in från luftinsläppen för krop‐
pen. Öppna därför luftinsläppen.
Luften kyls ned så snabbt som möjligt:▷Vid en yttertemperatur över ca 0 ℃.▷När motorn går.
Kupéventilation/-värmare
Princip
Kupéventilationen används för ventilation och
vid behov avsvalning av kupén.
Kupévärmaren värmer upp kupén och snö och
is kan tas bort lättare. När tändningen är från‐
kopplad riktas luften automatiskt mot vindru‐
tan, sidofönstren och till ftutrymmet.
Systemen kan kopplas till via två förinställda
tillkopplingstider eller direkt.
Tillslagstemperaturen fastställs automatiskt
baserat på temperaturen. Systemen sätts på i
rätt innan den förvalda avresetidpunkten.
De sköts via iDrive eller med fjärrkontrollen.
Anvisningar Kupévärmare i stängda utrymmen
Låt inte kupévärmaren gå i stängda ut‐
rymmen, eftersom det kan vara livsfarligt att
andas in de skadliga avgaserna. Avgaserna in‐
nehåller färg- och luktlös, men giftig koloxid.
Koppla från kupévärmaren vid tankning.◀
Drift av kupévärmaren
Vid drift av kupévärmaren kan höga tem‐
peraturer uppstå under chassit. Innan påslag‐
ning av kupévärmaren, se till att inga antänd‐
liga material, t.ex. hö, löv, gräs osv. finns under
fordonet. eftersom det då kan börja brinna och
allvarliga skador uppstå.◀
Vid yttertemperaturer under 0 ℃ bildas vatten‐
ånga, som sipprar fram under bilen.
Seite 153KlimatInstrument153
Online Edition for Part no. 01 40 2 960 819 - II/15

Funktionsförutsättningar
Kupéventilation▷Vid förvald ivägkörningstid: Beroende på
inner-, ytter- och inställd önskad tempera‐
tur.▷Vid direktmanövrering via iDrive: Vid varje
yttertemperatur.▷Vid direktmanövrering via fjärrstyrning: Yt‐
tertemperatur över ca. 15 ℃.
Öppna luftinsläppen för ventilationen, så att
luften kan strömma in.
Kupévärmare
▷Vid förvald ivägkörningstid: Beroende på
inner-, ytter- och inställd önskad tempera‐
tur.▷Vid direktmanövrering via iDrive: Vid varje
yttertemperatur.▷Vid direktmanövrering via fjärrstyrning: Yt‐
tertemperatur under ca. 15 ℃.▷Tillräcklig batteriladdning.▷Bränsletanken innehåller mer än reserv‐
mängd.
Om kupévärmaren inte har använts på flera
månader, kan den behövas kopplas till igen ef‐
ter ett par minuter för att den ska fungera.
Direkt till-/frånkoppling På Control-displayen:
1."Inställningar"2."Klimat"3."Aktivera direkt"
Symbolen på klimatautomatiken blinkar när
systemet är tillkopplat.
Efter frånkopplingen fortsätter kupévärmaren
att gå en kort stund.
Ställ in ivägkörningstid
På Control-displayen:1."Inställningar"2."Klimat"3.Välj starttid.
Vrid kontrollvredet tills du har valt den öns‐
kade starttiden och tryck sedan på vredet.4.Inställning av tid.
Vrid kontrollvredet till önskat klockslag och
tryck på det.
Aktivera avresetid
På Control-displayen:
1."Inställningar"2."Klimat"3.Aktivera den önskade avresetiden:
"för avfärd kl."
Symbolen på klimatautomatiken lyser när
en avresetid är aktiverad.
Symbolen på klimatautomatiken blinkar när
systemet har kopplats till.
Systemet kopplas endast till inom de närmaste
24 timmarna. Därefter måste det åter aktiveras.
Fjärrkontroll
Översikt
1Display2Tangenter3OK4MENUSeite 154InstrumentKlimat154
Online Edition for Part no. 01 40 2 960 819 - II/15

TangenterKnappFunktionMinska eller öka urvalet.Tryck kort:
- Starta fjärrkontroll.
- Skifta meny.
Lång tryckning:
- Stänga av fjärrkontroll.Bekräfta valet.
Symboler
SymbolerBetydelse Kupéventilation/-värmare Timer 1. Timer 2. Trådlös mottagning. Fjärrkontrollens batterivisning. Fel kupéventilation/-värmare För litet innehåll i tanken. Fordonets batteriladdningssta‐
tus för låg. Ingen trådlös mottagning.
Tillkoppling
Tryck kort på knappen tills displayen
tänds.
Den senast anropade menyn visas.
Frånkoppling
Tryck knappen i ca. 2 sekunder tills dis‐
playen slår ifrån.
Om ingen inmatning görs under 10 sekunder
stängs displayen av automatiskt.
Välj meny
Via fjärrkontrollen kan följande menyer väljas.▷ Kupéventilation/-värmare▷ Timer 1▷ Timer 2
Tryck flera gånger på knappen tills öns‐
kad meny visas.
Avaktivering/aktivering av funktioner Framför vissa menyalternativ finns det en ruta.
Den visar om funktionen är aktiverad eller
avaktiverad. Funktionen aktiveras eller avakti‐
veras genom att du väljer menyalternativet.
Funktionen är aktiverad.
Funktion är avaktiverad.
Kupéventilation/-värmare
Aktivering
1. Välj meny.2. Tryck på knappen för att aktivera par‐
keringsventilation/-värmare.
Avaktivering
1. Välj meny.2. Tryck på knappen för att avaktivera
parkeringsventilation/-värmare.
Timer
Två timers med olika tider kan ställas in.
Endast en timer åt gången kan aktiveras.
Seite 155KlimatInstrument155
Online Edition for Part no. 01 40 2 960 819 - II/15
