2016 BMW X6 M sensor

▷Markeringen lyser inte: Systemet är från‐
kopplat.
Kort statusindikering
Vald önskad hastighet.
Om indikeringen --- syns en kort stund på dis‐
playen för Check Control-meddelanden upp‐
fylls eventuellt inte alla funktionsvillkor för när‐
varande.
Indikeringar på head-up displayen Viss information i systemet kan också visas på
head-up-displayen.
Parkeringsavståndskontroll
PDC
Princip PDC underlättar vid parkering. Långsamt när‐
mande till ett objekt bakom, eller, vid utrust‐
ning med PDC fram, även framför indikeras ge‐
nom:
▷Signaltoner.▷Optisk indikering.
Allmänt
Mätningen görs med ultraljudssensorer i stöt‐
fångarna.
Räckvidden är, beroende på hinder och omgiv‐ ningsvillkor, ca 2 m.
Varningssignalen hörs först:
▷För sensorerna fram och de båda hörnsen‐
sorerna bak vid ca 60 cm.▷För mittsensorerna bak vid ca 1,50 m.
För att vara säker på att systemet fungerar per‐
fekt:
▷Täck inte över sensorerna, t.ex. genom eti‐
ketter, cykelhållare.▷Håll sensorerna rena och isfria.▷Håll ett avstånd på minst 30 cm när du an‐
vänder högtryckstvätt och spruta inte för
länge på sensorerna.
Anvisningar
Personligt ansvar
Även ett aktivt system avlastar inte för‐
aren från personligt ansvar för körningen.
På grund av tekniska systembegränsningar
kan systemet inte reagera självständigt i alla
trafiksituationer.
Körningen, fordonets omgivning och trafiken
ska övervakas hela tiden och vid behov aktivt
agerande, annars föreligger olycksrisk.◀
Kör inte fort med PDC
Undvik att köra fort mot ett objekt.
Undvik att köra iväg snabbt när PDC ännu inte
har aktiverats.
Annars kan systemet, på grund av fysikaliska
faktorer, varna för sent.◀
Översikt
Med PDC fram: Knapp i fordonet
Parkeringsavståndskontroll PDC
Till-/frånkoppling
Automatisk tillkoppling
PDC kopplas till automatiskt i följande situatio‐
ner:
Seite 135KörkomfortInstrument135
Online Edition for Part no. 01 40 2 960 819 - II/15

▷När växelväljarläge R läggs i när motorn är
igång.
Även backkameran tillkopplas.▷Vid utrustning med PDC fram: Om PDC re‐
gistrerar hinder bakom eller framför fordo‐
net och hastigheten är långsammare än ca
4 km/h.
Den automatiska tillkopplingen vid identifi‐
erade hinder kan stängas av:
1."Inställningar"2."Parkera"3.Välj inställning.
Inställningen lagras i profilen som just an‐
vänds.
Automatisk frånkoppling vid körning
framåt
Systemet kopplar ifrån om en viss körsträcka
eller hastighet överskrids.
Koppla vid behov åter till systemet.
Med PDC fram: Manuell påsättning
och avstängning
Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.
Om backväxeln är ilagd när man trycker på
knappen visas bilden från backkameran.
Indikering
Signaltoner
Avståndet till ett föremål signaleras med en in‐
tervallsignal motsvarande dess position. Om
t ex ett föremål indikeras till vänster bakom bi‐
len, ljuder en signal från vänster högtalare bak.
Ju kortare avståndet till ett föremål blir, desto
kortare blir intervallerna.
När avståndet till ett identifierat objekt är
mindre än ca. 25 cm, ljuder en konstant signal.
Med PDC fram: Om det finns hinder både
framför och bakom fordonet hörs i omgångar
en konstant ljudsignal.
Ljudstyrka
Volymen hos PDC-signaltonen kan ställas in
utifrån ljud- och volyminställningarna hos ra‐
dion.
Inställningen lagras i profilen som just används.
Optisk varning
Du kan visa avståndet till ett objekt på Control-
displayen. Objekt på större avstånd visas innan
signalen ljuder.
En bild visas så snart PDC aktiveras.
Givarnas registreringsområden visas i färgerna:
Grönt, gult och rött.
Om backkamerans bild visas går det att växla
till PDC:
"Backkamera"
Systemets begränsningar
Med släp eller använt
släpvagnseluttag
De bakre sensorerna kan inte göra någon exakt
mätning. Därför kopplas de inte till.
Ett Check Control-meddelande visas.
Ultraljudsmätningens begränsningar
Vissa objekt kan inte identifieras med hjälp av
ultraljudsmätning, t ex vid följande:
▷Små barn och hundar.▷Personer med vissa kläder, t.ex. rockar.▷Vid extern störning av ultraljudet, t.ex. på
grund av förbikörande fordon eller hög‐
ljudda maskiner.▷Om sensorerna är smutsiga, isiga, skadade
eller felställda.▷Vid vissa väderförhållanden, t.ex. vid hög
luftfuktighet, regn, snö, extrem hetta eller
kraftig vind.Seite 136InstrumentKörkomfort136
Online Edition for Part no. 01 40 2 960 819 - II/15

▷Vid dragkrokar och kopplingar hos andra
fordon.▷Smala eller kilformiga objekt.▷Vid objekt som rör sig.▷Högt placerade, utskjutande objekt, t.ex.
väggutsprång eller last.▷Objekt med hörn och vassa kanter.▷Objekt med släta ytor eller strukturer, t ex
staket.▷Vid objekt med porösa ytor.
Redan indikerade låga objekt, t ex trottoarkan‐
ter, kan åter hamna i sensorernas döda om‐
råde, innan eller efter att den konstanta signa‐
len ljuder.
FelvarningarI följande situationer kan PDC indikera en var‐
ning trots att inget hinder befinner sig inom sy‐
stemets räckvidd:
▷Vid häftigt regn.▷Vid mycket smutsiga eller nedisade senso‐
rer.▷Vid snötäckta sensorer.▷Vid skrovlig gatubeläggning.▷Vid ojämnheter i marken, t.ex. fartgupp.▷I stora, rätvinkliga byggnader med kala
väggar, t ex parkeringsgarage.▷I tvättanläggningar.▷Vid kraftiga avgaser.▷Om täckkåpan för släpvangskopplingen
sitter snett.▷På grund av andra ultraljudskällor, t ex sop‐
maskiner, ångtvättar eller neonrör.
Funktionsfel
Ett Check Control-meddelande visas.
På kontrolldisplayen visas givarnas registre‐
ringsområde streckat.
PDC-systemet är ur funktion. Låt kontrollera
systemet.
För att vara säker på att systemet fungerar per‐
fekt:▷Håll sensorerna rena och isfria.▷Klistra inga etiketter på sensorerna.▷Håll ett avstånd på minst 30 cm när du an‐
vänder högtryckstvätt och spruta inte för
länge på sensorerna.
Surround View
Princip Surround View innehåller olika kamera-assi‐
stentsystem som hjälper dig vid parkering,
rangering och vid utfarter och korsningar med
dålig sikt.
▷Backkamera, se sid 137.▷Top View, se sid 140.▷Side View, se sid 142.
Backkamera
Princip Backkameran hjälper dig vid fickparkering och
manövrering. Den visar området bakom fordo‐
net på Control-displayen.
Anvisningar Var uppmärksam på trafiksituationenKontrollera alltid också själv trafiksitua‐
tionen runtom bilen. Det kan finnas risk för kol‐
lision t ex med trafikanter eller föremål, som
befinner sig utanför backkamerans bildom‐
råde.◀
Seite 137KörkomfortInstrument137
Online Edition for Part no. 01 40 2 960 819 - II/15

Körfältslinjer▷Körfältslinjerna kan visas på backkamera‐
bilden.▷De hjälper dig att uppskatta hur mycket
plats du behöver vid parkering och manö‐
vrering på plan vägbana.▷De rättar sig efter det aktuella styrutslaget
och ndras kontinuerligt när ratten vrids.
Vändcirkellinjer
▷Vändcirkellinjerna kan endast visas tillsam‐
mans med körfältslinjerna på backkamera‐
bilden.▷De visar minsta möjliga vändcirkel på plan
vägbana.▷Från ett visst styrutslag visas bara en vänd‐
cirkellinje.Hindermarkering
Hinder bakom fordonet registreras av PDC-
sensorerna och, vid motsvarande utrustning,
av backkameran.
Hindermarkeringarna kan visas på bakkamera‐
bilden.
De olika färgnyanserna motsvarar PDC-mar‐
keringarna. Detta hjälper dig att uppskatta av‐
ståndet till det avbildade objektet.
Zoom på släpvagnskopplingen
För att underlätta tillkopplingen av en släp‐
vagn, kan bilden av släpvagnskopplingen för‐
storas.
Du kan uppskatta släpvagnens avstånd till
släpvagnskopplingen med hjälp av två statiska
kretsar.
Ett tillkopplingsstreck, som rättar sig efter styr‐
utslaget, hjälper dig att rikta in släpvagnskopp‐
lingen i förhållande till släpvagnen.
Zoomfunktionen kan aktiveras när kameran är
tillkopplad.
Visa släpvagnskoppling via iDrive, se sid 138.
Seite 139KörkomfortInstrument139
Online Edition for Part no. 01 40 2 960 819 - II/15

▷Det egna fordonet rör sig maximalt i gång‐
hastighet.▷Tillräckligt med ljus krävs för registrering
av föremål som närmar sig, t. ex. dagsljus.
Indikering
Den gula symbolen visas om ett objekt
kommer närmare och registreras av ka‐
meran.
En grå symbol visas när registrering av
korsande trafik inte längre är möjligt.
Systemets begränsningar
I följande situationer kan varningen vid kor‐
sande trafik vara begränsad:
▷Vid dåliga ljus- eller siktförhållanden.▷Vid smutsig eller täckt kamera.
Systemets begränsningar
De objekt som visas på Control-displayen kan
vara närmare än vad de verkar. Uppskatta där‐
för inte avståndet till objekten på displayen.
Blickvinkeln är ca. 180°.
Parkeringsassistent
Princip
Systemet hjälper dig vid fickparkering.
Ultraljudssensorer mäter parkeringsfickor på
båda sidor om bilen.
Parkeringsassistenten beräknar den optimala
parkeringslinjen och övertar styrningen, gas
och broms under parkeringen och växlar även
vid behov. Tryck in knappen för parkeringsas‐
sistenten under parkeringen. I slutet av parker‐
ingen läggs växelläge P in.
Vid parkering, beakta även optisk och akustisk
information och anvisningar på PDC, parker‐
ingsassistenten och backkameran och reagera
motsvarande.
Till parkeringsassistenten hör också Park Di‐
stance Control PDC, se sid 135.
Anvisningar Personligt ansvar
Även ett aktivt system avlastar inte för‐
aren från personligt ansvar för körningen.
På grund av tekniska systembegränsningar
kan systemet inte reagera självständigt i alla
trafiksituationer.
Körningen, fordonets omgivning och trafiken
ska övervakas hela tiden och vid behov aktivt
agerande, annars föreligger olycksrisk.◀
När du vill ändra bilens position i en par‐
keringsficka
Systemet tar ingen hänsyn till ändringar som
görs i en uppmätt parkeringsficka.
Var därför uppmärksam och alltid beredd att
ingripa för att förhindra olyckor.◀
Transportera bagage
Systemet tar inte med bagage som
sticker ut över fordonet vid parkeringen.
Var därför uppmärksam och alltid beredd att
ingripa för att förhindra olyckor.◀
Körning med släpvagn
Släp eller lasthållare fastsatta i dragkro‐
ken beaktas inte av systemet. Parkeringsassis‐
tenten står ev. inte till förfogande. Använd inte
parkeringsassistenten med släp eller lasthål‐
lare eftersom det innebär en olycksrisk.◀Seite 144InstrumentKörkomfort144
Online Edition for Part no. 01 40 2 960 819 - II/15

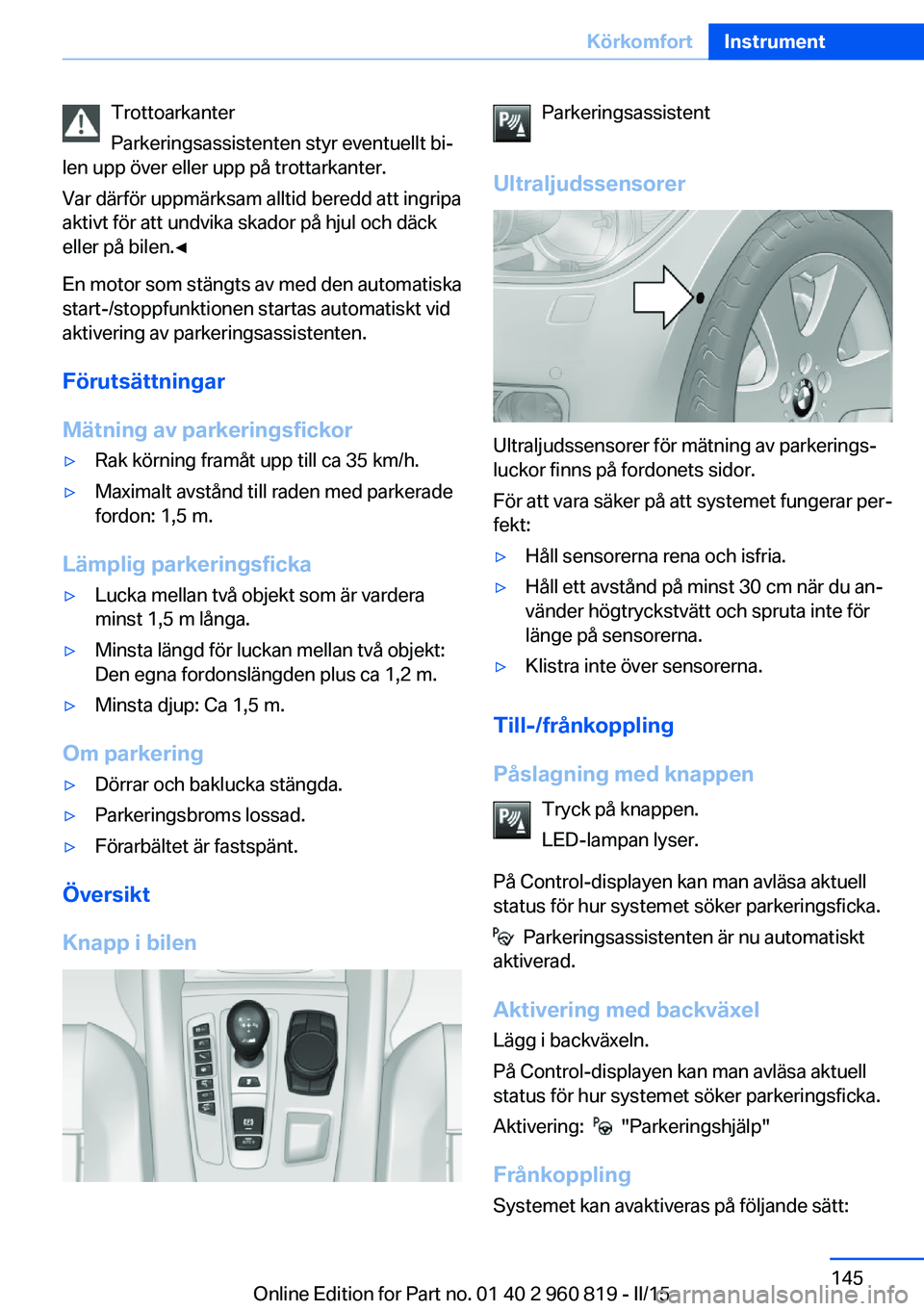

Trottoarkanter
Parkeringsassistenten styr eventuellt bi‐
len upp över eller upp på trottarkanter.
Var därför uppmärksam alltid beredd att ingripa
aktivt för att undvika skador på hjul och däck
eller på bilen.◀
En motor som stängts av med den automatiska
start-/stoppfunktionen startas automatiskt vid
aktivering av parkeringsassistenten.
Förutsättningar
Mätning av parkeringsfickor▷Rak körning framåt upp till ca 35 km/h.▷Maximalt avstånd till raden med parkerade
fordon: 1,5 m.
Lämplig parkeringsficka
▷Lucka mellan två objekt som är vardera
minst 1,5 m långa.▷Minsta längd för luckan mellan två objekt:
Den egna fordonslängden plus ca 1,2 m.▷Minsta djup: Ca 1,5 m.
Om parkering
▷Dörrar och baklucka stängda.▷Parkeringsbroms lossad.▷Förarbältet är fastspänt.
Översikt
Knapp i bilen
Parkeringsassistent
Ultraljudssensorer
Ultraljudssensorer för mätning av parkerings‐
luckor finns på fordonets sidor.
För att vara säker på att systemet fungerar per‐
fekt:
▷Håll sensorerna rena och isfria.▷Håll ett avstånd på minst 30 cm när du an‐
vänder högtryckstvätt och spruta inte för
länge på sensorerna.▷Klistra inte över sensorerna.
Till-/frånkoppling
Påslagning med knappen Tryck på knappen.
LED-lampan lyser.
På Control-displayen kan man avläsa aktuell
status för hur systemet söker parkeringsficka.
Parkeringsassistenten är nu automatiskt
aktiverad.
Aktivering med backväxel
Lägg i backväxeln.
På Control-displayen kan man avläsa aktuell
status för hur systemet söker parkeringsficka.
Aktivering:
"Parkeringshjälp"
Frånkoppling
Systemet kan avaktiveras på följande sätt:
Seite 145KörkomfortInstrument145
Online Edition for Part no. 01 40 2 960 819 - II/15

▷När knappen släpps.▷Vid öppen bagagelucka.▷När dörrarna är öppna.▷Vid arretering av parkeringsbromsen.▷Vid accelerering.▷Vid bromsning.▷När förarbältet spänns fast.
Ett Check Control-meddelande visas.
Blinkande indikering på växelväljaren
I vissa situationer kan, efter ett funktionsav‐
brott, den faktiskt ilagda växelväljarpositionen
avvika från växelväljarläget. Då blinkar indiker‐
ingen på växelväljaren.
I de fallen ska du beakta indikeringen på kom‐
biinstrumentet, se sid 77.
Fortsätta
En avbruten fickparkering kan vid behov fort‐
sättas.
Följ då anvisningarna på Control-displayen.
Systemets begränsningar
Ingen parkeringshjälp Parkeringsassistenten hjälper inte till i följande
situationer:
▷I snäva kurvor.▷Vid släpvagnskörning.
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
▷På ojämnt underlag, t ex på grusvägar.▷På halkigt underlag.▷I kraftiga stigningar eller nedförsbackar.▷Vid lövhögar eller snödrivor i parkerings‐
fickan.Ultraljudsmätningens begränsningar
Vissa objekt kan inte identifieras med hjälp av
ultraljudsmätning, t ex vid följande:▷Små barn och hundar.▷Personer med vissa kläder, t.ex. rockar.▷Vid extern störning av ultraljudet, t.ex. på
grund av förbikörande fordon eller hög‐
ljudda maskiner.▷Om sensorerna är smutsiga, isiga, skadade
eller felställda.▷Vid vissa väderförhållanden, t.ex. vid hög
luftfuktighet, regn, snö, extrem hetta eller
kraftig vind.▷Vid dragkrokar och kopplingar hos andra
fordon.▷Smala eller kilformiga objekt.▷Vid objekt som rör sig.▷Högt placerade, utskjutande objekt, t.ex.
väggutsprång eller last.▷Objekt med hörn och vassa kanter.▷Objekt med släta ytor eller strukturer, t ex
staket.▷Vid objekt med porösa ytor.
Redan indikerade låga objekt, t ex trottoarkan‐
ter, kan åter hamna i sensorernas döda om‐
råde, innan eller efter att den konstanta signa‐
len ljuder.
Eventuellt kan parkeringsfickor identifieras, där
det inte är möjligt att parkera.
Funktionsfel
Ett Check Control-meddelande visas.
Parkeringsassistenten är ur funktion. Låt kon‐
trollera systemet.
Seite 147KörkomfortInstrument147
Online Edition for Part no. 01 40 2 960 819 - II/15

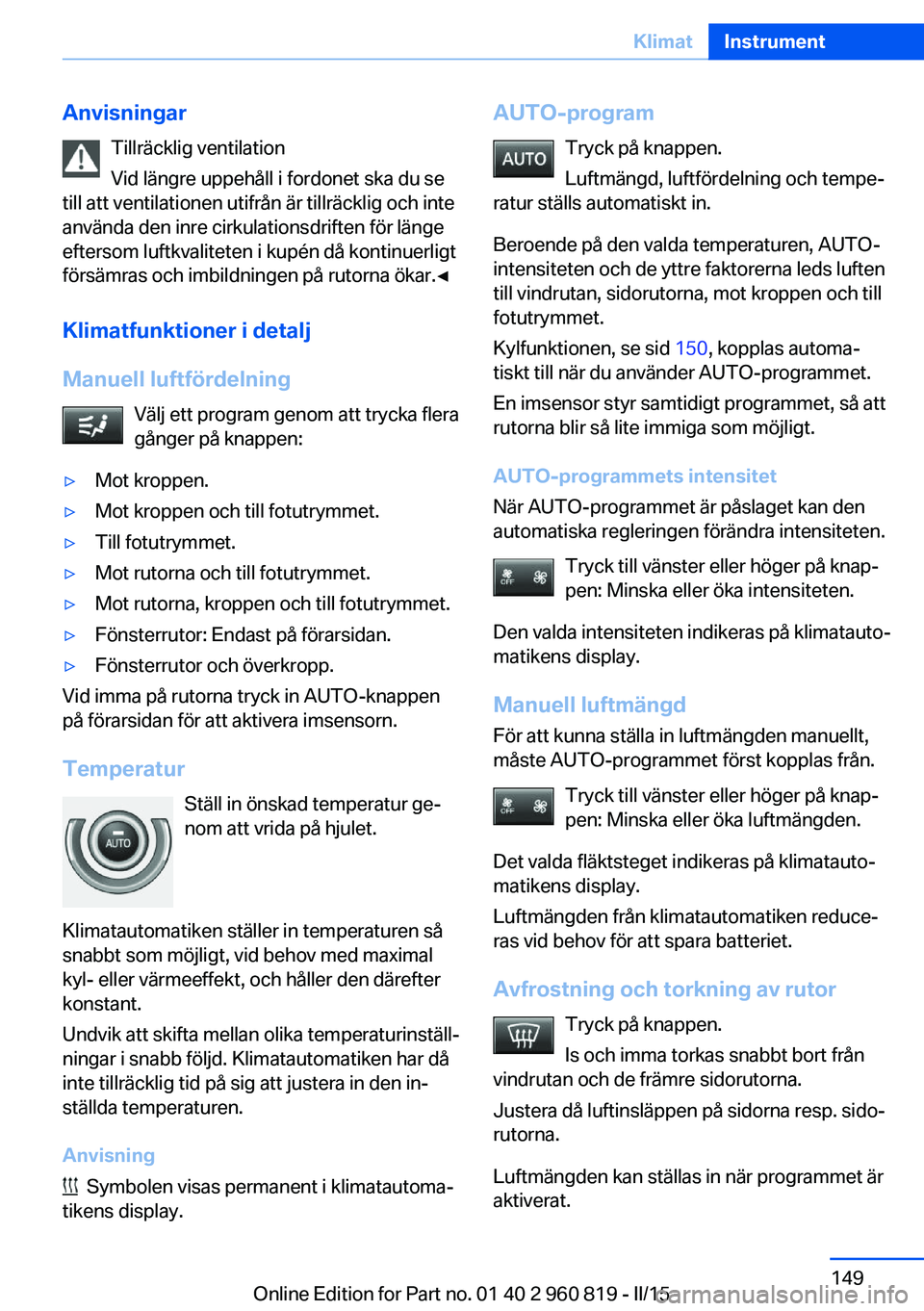

AnvisningarTillräcklig ventilation
Vid längre uppehåll i fordonet ska du se
till att ventilationen utifrån är tillräcklig och inte
använda den inre cirkulationsdriften för länge
eftersom luftkvaliteten i kupén då kontinuerligt
försämras och imbildningen på rutorna ökar.◀
Klimatfunktioner i detalj
Manuell luftfördelning Välj ett program genom att trycka flera
gånger på knappen:▷Mot kroppen.▷Mot kroppen och till fotutrymmet.▷Till fotutrymmet.▷Mot rutorna och till fotutrymmet.▷Mot rutorna, kroppen och till fotutrymmet.▷Fönsterrutor: Endast på förarsidan.▷Fönsterrutor och överkropp.
Vid imma på rutorna tryck in AUTO-knappen
på förarsidan för att aktivera imsensorn.
Temperatur Ställ in önskad temperatur ge‐
nom att vrida på hjulet.
Klimatautomatiken ställer in temperaturen så
snabbt som möjligt, vid behov med maximal
kyl- eller värmeeffekt, och håller den därefter
konstant.
Undvik att skifta mellan olika temperaturinställ‐
ningar i snabb följd. Klimatautomatiken har då
inte tillräcklig tid på sig att justera in den in‐
ställda temperaturen.
Anvisning
Symbolen visas permanent i klimatautoma‐
tikens display.
AUTO-program
Tryck på knappen.
Luftmängd, luftfördelning och tempe‐
ratur ställs automatiskt in.
Beroende på den valda temperaturen, AUTO-
intensiteten och de yttre faktorerna leds luften
till vindrutan, sidorutorna, mot kroppen och till
fotutrymmet.
Kylfunktionen, se sid 150, kopplas automa‐
tiskt till när du använder AUTO-programmet.
En imsensor styr samtidigt programmet, så att
rutorna blir så lite immiga som möjligt.
AUTO-programmets intensitet
När AUTO-programmet är påslaget kan den
automatiska regleringen förändra intensiteten.
Tryck till vänster eller höger på knap‐
pen: Minska eller öka intensiteten.
Den valda intensiteten indikeras på klimatauto‐
matikens display.
Manuell luftmängd
För att kunna ställa in luftmängden manuellt,
måste AUTO-programmet först kopplas från.
Tryck till vänster eller höger på knap‐
pen: Minska eller öka luftmängden.
Det valda fläktsteget indikeras på klimatauto‐
matikens display.
Luftmängden från klimatautomatiken reduce‐
ras vid behov för att spara batteriet.
Avfrostning och torkning av rutor Tryck på knappen.
Is och imma torkas snabbt bort från
vindrutan och de främre sidorutorna.
Justera då luftinsläppen på sidorna resp. sido‐
rutorna.
Luftmängden kan ställas in när programmet är
aktiverat.Seite 149KlimatInstrument149
Online Edition for Part no. 01 40 2 960 819 - II/15
