JízdaVýbava vozidlaV této kapitole jsou popsány veškeré sériové
výbavy, výbavy pro jednotlivé země a zvláštní
výbavy, které jsou nabízeny v příslušné mode‐
lové řadě. Jsou zde proto popsány také vý‐
bavy, které ve voze nejsou k dispozici, a to z
důvodu zvolené zvláštní výbavy nebo varianty
země. To platí také pro funkce a systémy týka‐
jící se bezpečnosti. Při používání příslušných
funkcí a systémů je nutné vždy dodržovat
platné předpisy dané země.
Tlačítko start/stop
Princip Stisknutím tlačítka start/stop se
zapne nebo vypne zapalování i
nastartuje motor.
Motor se nastartuje, když při
stisknutí tlačítka start/stop se‐
šlápněte pedál brzdy.
Zapnutí zapalování
Stiskněte tlačítko start/stop, přitom nesešla‐
pujte pedál brzdy.
Všechny systémy jsou provozuschopné.
Většina kontrolek a varovných kontrolek na
sdruženém přístroji se na různě dlouhou dobu
rozsvítí.
Při vypnutém motoru vypněte zapalování a ne‐
potřebné elektrické spotřebiče, abyste šetřili
akumulátor vozidla.
Vypnutí zapalování Opětovně stiskněte tlačítko start/stop, přitom
nesešlapujte pedál brzdy.
Všechny kontrolky na sdruženém přístroji
zhasnou.Při vypnutém motoru vypněte zapalování a ne‐
potřebné elektrické spotřebiče, abyste šetřili
akumulátor vozidla.
Upozornění Při vypnutí zapalování se automaticky zařadí
poloha páky voliče P, pokud byla zařazena po‐
loha páky voliče D nebo R.
Zapalování je při stojícím vozidle a vypnutém
motoru automaticky vypnuto v následujících si‐
tuacích:▷Při zamknutí, i při rozsvícených potkáva‐
cích světlech.▷Krátce před vybitím akumulátoru vozu, aby
bylo stále možné nastartovat motor.▷Při otevření nebo zavření dveří řidiče, když
není zapnutý pás řidiče a jsou vypnutá po‐
tkávací světla.▷Při rozepnutí pásu řidiče, když jsou
otevřené dveře řidiče a jsou zhasnutá po‐
tkávací světla.
Po cca 15 minutách bez dalšího ovládání se
přepnou tlumená světla na obrysová.
Poloha pohotovost rádia Aktivace polohy pohotovost rádia: Při běžícím
motoru stiskněte tlačítko Start/Stop.
Některé elektrické spotřebiče zůstávají provo‐
zuschopné.
V následujících situacích je připravenost rádia
automaticky vypnuta:
▷Po uplynutí cca 8 minut.▷Při zamknutí vozidla centrálním zamyká‐
ním.▷Krátce před vybitím akumulátoru vozu, aby
bylo stále možné nastartovat motor.
Pohotovost rádia zůstává aktivní, když je zapa‐
lování vypnuto automaticky např. z těchto dů‐
vodů:
Seite 69JízdaObsluha69
Online Edition for Part no. 01 40 2 964 083 - VI/15

Startování motoruPro rozjezd se motor nastartuje automaticky za
těchto podmínek:▷Uvolněním brzdového pedálu.
Při aktivovaném Automatic Hold: Sešláp‐
něte pedál plynu.
Po spuštění motoru přidávejte plyn jako obvy‐
kle.
Bezpečnostní funkce Automaticky vypnutý motor se automaticky
nenastartuje, když je splněna jedna z následují‐
cích podmínek:
▷Rozepnutý pás řidiče a otevřené dveře
řidiče.▷Byla odblokována kapota motoru.
Některé kontrolky svítí různě dlouho.
Motor může být nastartován pouze tlačítkem
start/stop.
Funkční omezení
I když není plánován rozjezd, nastartuje se vy‐
pnutý motor automaticky v následujících situa‐
cích:
▷Velmi vyhřátý interiér při zapnuté funkci
chlazení.▷Při řízení.▷Změňte polohu páky voliče z D na N, R
nebo D/S.▷Přidání plynu při současně sešlápnuté
brzdě.▷Zamlžení oken při zapnuté automatické kli‐
matizaci.▷Akumulátor vozidla je silně vybitý.▷Velmi ochlazený interiér při zapnuté funkci
topení.Zabránění automatickému zastavení motoru
Princip Kvůli umožnění rychlého rozjezdu, např. na
křižovatce, lze aktivně zabránit automatickému
vypnutí motoru.
Zabránění vypnutí motoru přes
brzdový pedál
Vypnutí motoru lze aktivně zabránit během
jedné sekundy po zastavení vozidla:▷Po zastavení vozidla ihned krátce silně se‐
šlápněte brzdový pedál.▷Potom ihned brzděte opět normální
brzdnou silou.
Manuální deaktivace/aktivace
systému
Tlačítkem
Stiskněte tlačítko.
▷LED svítí: Funkce Auto start stop je deakti‐
vována.
Během automatického vypnutí motoru se
spustí motor.
Motor může být vypnut nebo nastartován
pouze tlačítkem start/stop.▷LED zhasne: Funkce Auto start stop je ak‐
tivována.Seite 72ObsluhaJízda72
Online Edition for Part no. 01 40 2 964 083 - VI/15

Signalizace změny směru trojím
bliknutím
Na páku lehce klepněte.
Ukazatele směru třikrát bliknou.
Funkce může být aktivována nebo deaktivo‐
vána.
Na kontrolním displeji:1.„Nastavení“2.„Osvětlení“3.„Trojité bliknutí“
Nastavení bude uloženo pro momentálně pou‐
žitý profil.
Krátké zapnutí ukazatelů směru
Pákový přepínač zatlačte až k bodu zvýšení od‐
poru a držte jej, dokud chcete mít zapnuté uka‐
zatele směru.
Funkční porucha
Netypicky rychlé blikání kontrolky poukazuje
na poruchu žárovky ukazatele směru.
Při jízdě s přívěsem poukazuje kontrolka
případně také na poruchu žárovky ukazatele
směru přívěsu.
Dálková světla, světelná houkačka
▷Dálková světla, šipka 1.▷Zhasnutí dálkových světel/světelná hou‐
kačka, šipka 2.Stěrače
Zapnutí/vypnutí stěračů a krátké
setření
Všeobecně
Stěrače nepoužívejte, je-li čelní okno suché, ji‐
nak může dojít k rychlejšímu opotřebení nebo
poškození stěračů.
Upozornění POZOR
Při namrzlých stěračích se stírátka stě‐
račů mohou při zapnutí vytrhnout a motorek
stěračů se může přehřívat. Hrozí nebezpečí
hmotných škod. Před zapnutím stěračů sklo
rozmrazte.◀
VÝSTRAHA
Rozpohybují-li se stěrače v odklopeném
stavu, může dojít k poškození součástí vozidla
nebo přivření části těla. Hrozí riziko zranění
nebo věcných škod. Dbejte na to, aby při od‐
klopených stěračích bylo vozidlo vypnuto a při
zapnutí byly stěrače přiklopeny.◀
Zapnutí
Po uvolnění se pákový přepínač vrátí do zá‐
kladní polohy.
▷Normální rychlost stěračů: Klepněte jednou
nahoru.
Ve stojícím voze se přepne do režimu inter‐
valového stírání.Seite 77JízdaObsluha77
Online Edition for Part no. 01 40 2 964 083 - VI/15

▷Zpětné získávání energie, viz strana 93.▷Ukazatel rychlostního stupně s Drivelogic,
viz strana 92.▷Kilometry/denní počítadlo kilometrů, viz
strana 91.▷Hlášení, např. Check-Control, viz
strana 87.▷Okamžitá spotřeba, viz strana 93.▷Zobrazení navigace, viz návod k obsluze
pro navigaci, zábavu, komunikaci.▷Dojezd, viz strana 92.▷Požadavek na provedení údržby, viz
strana 94.▷Informace Speed Limit, viz strana 96.▷Stavy systému jízdní dynamiky, viz
strana 94.▷Hodiny, viz strana 92.
Kontrolní panel
Princip Kontrolní systém kontroluje funkce vozidla a v
případě poruchy kontrolovaného systému tuto
poruchu ohlásí.
Hlášení kontrolního systému se zobrazí jako
kombinace kontrolek a varovných kontrolek a
textových hlášení na sdruženém přístroji a na
displeji head-up.
Navíc příp. zazní akustický signál a zobrazí se
textové hlášení na kontrolním displeji.
Kontrolky a varovné kontrolky
Všeobecně
Kontrolky a varovné kontrolky ve sdruženém
přístroji se mohou rozsvítit v různých kombina‐
cích a barvách.
Funkčnost některých kontrolek bude při star‐
tování motoru nebo zapnutí zapalování zkon‐
trolována a kontrolky se přechodně rozsvítí.
Červené kontrolky
Připomínka zapnutí bezpečnostního pásu Bezpečnostní pás na straně řidiče není
zapnutý. U provedení pro některé
země: Není zapnutý bezpečnostní pás
spolujezdce nebo jsou na sedadle spolujezdce
rozpoznány předměty.
Bezpečnostní pás na straně řidiče nebo spolu‐
jezdce není zapnutý. Připomínka zapnutí bez‐
pečnostních pásů se může aktivovat také
tehdy, když na sedadle spolujezdce leží nějaký
předmět.
Zkontrolujte, zda je bezpečnostní pás správně
zapnutý.
Připomínka zapnutí bezpečnostního pásu
pro zadní sedadla
Červená: Pás příslušného zadního se‐
dadla není zapnutý.
Zelená: Pás příslušného zadního seda‐
dla je zapnutý.
Systém airbagů Porucha systému airbagů a předpínačů
bezpečnostních pásů.
Nechte vozidlo neprodleně zkontrolo‐
vat autorizovaným servisem nebo kvalifikova‐
ným odborným servisem.
Parkovací brzda Parkovací brzda je zabrzděná.
Další informace viz Odbrzdění parko‐
vací brzdy, viz strana 74.
Brzdový systém Porucha brzdové soustavy.Pokračujte v
jízdě umírněně.Seite 87UkazateleObsluha87
Online Edition for Part no. 01 40 2 964 083 - VI/15

Nechte vozidlo neprodleně zkontrolovat autori‐
zovaným servisem nebo kvalifikovaným odbor‐
ným servisem.
Varování při nedodržování bezpečné
vzdálenosti
Svítí: Předběžné varování, např. při hro‐
zícím nebezpečí nárazu nebo při velmi
malém odstupu od vozidla jedoucího
před Vámi.
Zvětšení odstupu.
Svítí: Akutní varování při bezprostředním ne‐
bezpečí kolize, když se vůz blíží s relativně vy‐
sokým rozdílem rychlosti k jinému vozidlu.
Zasáhněte brzděním a případně vyhýbacím
manévrem.
Varování před osobami Symbol ve sdruženém přístroji.
Pokud hrozí kolize s identifikovanou
osobou, rozsvítí se symbol a zazní tón.
Žluté kontrolky
Protiblokovací systém brzd ABS Vyvarujte se náhlého brzdění. Případně
došlo k poruše posilovače brzd. Zo‐
hledněte delší brzdnou dráhu. Nechte
neprodleně provést kontrolu autorizovaným
servisem nebo kvalifikovaným odborným servi‐
sem.
Dynamic Stability Control DSC Bliká: DSC reguluje hnací a brzdné síly.
Vozidlo se stabilizuje. Snižte rychlost a
přizpůsobte způsob jízdy stavu vo‐
zovky.
Svítí: Porucha DSC. Nechte provést kontrolu
systému autorizovaným servisem nebo kvalifi‐
kovaným odborným servisem.Další informace viz Dynamic Stability Control
DSC, viz strana 137.
Dynamic Stability Control DSC
deaktivován
Dynamic Stability Control DSC je vy‐
pnutý.
Další informace viz Dynamic Stability
Control DSC, viz strana 137.
M Dynamic Mode MDM M Dynamic Mode MDM je zapnutý.
Další informace viz M Dynamic Mode,
viz strana 137.
Bliká doplňkově: MDM reguluje hnací a
brzdné síly. Vozidlo se stabilizuje.
Svítí: Porucha MDM. Nechte provést
kontrolu systému autorizovaným servi‐
sem nebo kvalifikovaným odborným
servisem.
Další informace viz M Dynamic Mode,
viz strana 137.
Indikátor defektu pneumatiky RPA Indikátor defektu pneumatiky ohlašuje
pokles tlaku vzduchu v jedné pneuma‐
tice.
Snižte rychlost a opatrně zastavte. Vyvarujte
se prudkého brzdění a náhlých pohybů volan‐
tem.
Další informace viz Indikátor defektu pneuma‐
tiky, viz strana 116.
Kontrola tlaku vzduchu v pneumatikách
RDC
Svítí: Kontrola tlaku vzduchu v pneu‐
matikách ohlašuje pokles tlaku vzduchu
v jedné pneumatice.Seite 88ObsluhaUkazatele88
Online Edition for Part no. 01 40 2 964 083 - VI/15

Snižte rychlost a opatrně zastavte. Vyvarujte
se prudkého brzdění a náhlých pohybů volan‐
tem.
Bliká a následně svítí: Nelze rozpoznat defekt
pneumatiky nebo ztrátu tlaku vzduchu v pneu‐
matikách.▷Rušení systémem nebo přístroji se stejnou
vysílací frekvencí: Po opuštění rušivého
pole se systém opět automaticky aktivuje.▷RDC nemohlo uzavřít reset: Proveďte opě‐
tovně reset systému.▷Je namontováno kolo bez elektroniky RDC:
Případně nechte zkontrolovat v servisu
nebo v kvalifikovaném odborném servisu.▷Funkční porucha: Nechte provést kontrolu
systému autorizovaným servisem nebo
kvalifikovaným odborným servisem.
Další informace viz Kontrola tlaku vzduchu v
pneumatikách, viz strana 114.
Systém řízení Případný defekt systému řízení.
Nechte provést kontrolu systému řízení
autorizovaným servisem nebo kvalifiko‐
vaným odborným servisem.
Funkce motoru Nechte provést kontrolu vozidla autori‐
zovaným servisem nebo kvalifikovaným
odborným servisem.
Další informace viz Zásuvka pro palubní diag‐
nostiku, viz strana 227.
Varování při opuštění jízdního pruhu Systém je zapnutý a varuje za určitých
předpokladů, když opustíte rozpoznaný
jízdní pruh bez znamení o změně směru
jízdy.
Další informace viz Varování při opuštění jízd‐
ního pruhu, viz strana 127.
Manuální omezovač rychlosti
Svítí: Systém je zapnutý.
Bliká: Nastavené omezení rychlosti je
překročeno. Případně zní akustický sig‐
nál.
Snižte rychlost nebo deaktivujte systém.
Zadní světlo do mlhy Zadní světla do mlhy jsou rozsvícená.
Další informace viz Zadní světla do
mlhy, viz strana 109.
Zelené kontrolky Ukazatele směru Ukazatele směru zapnuté.
Netypicky rychlé blikání kontrolky po‐
ukazuje na poruchu žárovky ukazatele
směru.
Další informace viz Ukazatele směru, viz
strana 76.
Obrysová světla, tlumená světla Svítí obrysová nebo tlumená světla.
Další informace viz Obrysová/tlumená
světla, řízení rozsvícení světel, viz
strana 105.
Přední světla do mlhy Přední světla do mlhy jsou rozsvícená.
Další informace viz Přední světla do
mlhy, viz strana 109.
Asistent dálkových světel Asistent dálkových světel je zapnutý.
Dálková světla jsou zapnuta nebo vy‐
pnuta v závislosti na dopravní situaci.Seite 89UkazateleObsluha89
Online Edition for Part no. 01 40 2 964 083 - VI/15

Další informace viz Asistent dálkových světel,
viz strana 107.
Systém pro automatické udržování
rychlosti
Systém je zapnutý. Je udržována ry‐
chlost, která byla nastavena ovládacími
prvky na volantu.
Automatic Hold Funkce je aktivována. Vůz je automa‐
ticky udržován v klidu.
Další informace viz Automatic Hold, viz
strana 74.
Modré kontrolky
Dálková světla Dálková světla svítí.
Další informace viz Dálková světla, viz strana 77.
Všechna světla
Kontrolní panel Zobrazí se nebo uloží nejméně jedno
hlášení kontrolního panelu.
M Drive M Drive 1 je aktivní.
M Drive 2 je aktivní.
Textová hlášení Textová hlášení v kombinaci se symbolem na
sdruženém přístroji objasňují hlášení kontrol‐
ního panelu a význam kontrolek a varovných
kontrolek.Doplňující textová hlášení
Další informace, např. o příčině poruchy a
příslušné činnosti, můžete vyvolat přes kon‐
trolní panel.
U naléhavých hlášení se doplňující text zobrazí
automaticky na kontrolním displeji.
Symboly
V závislosti na hlášení kontrolního systému
mohou být vybrány následující funkce.▷ „Návod k obsluze“
Zobrazit další informace k hlášení kontrol‐
ního systému v integrovaném návodu k ob‐
sluze.▷ „Přihlášení ke službě“
Spojte se s Vaším servisem nebo s kvalifi‐
kovaným odborným servisem.▷ „Asistenční služba“
Navažte spojení s mobilním servisem.
Skrytí hlášení kontrolního panelu
Stiskněte tlačítko na pákovém přepínači ukaza‐
telů směru.
▷Některá kontrolní hlášení se zobrazují
trvale a nemizí, dokud není porucha odstra‐
něna. Při současném výskytu několika po‐
ruch jsou hlášení zobrazována postupně.
Tato hlášení mohou být po dobu cca 8 se‐
kund skryta. Potom se tato hlášení opět
automaticky zobrazí.▷Jiná hlášení kontrolního panelu budou au‐
tomaticky po cca 20 sekundách skryta. Zů‐Seite 90ObsluhaUkazatele90
Online Edition for Part no. 01 40 2 964 083 - VI/15

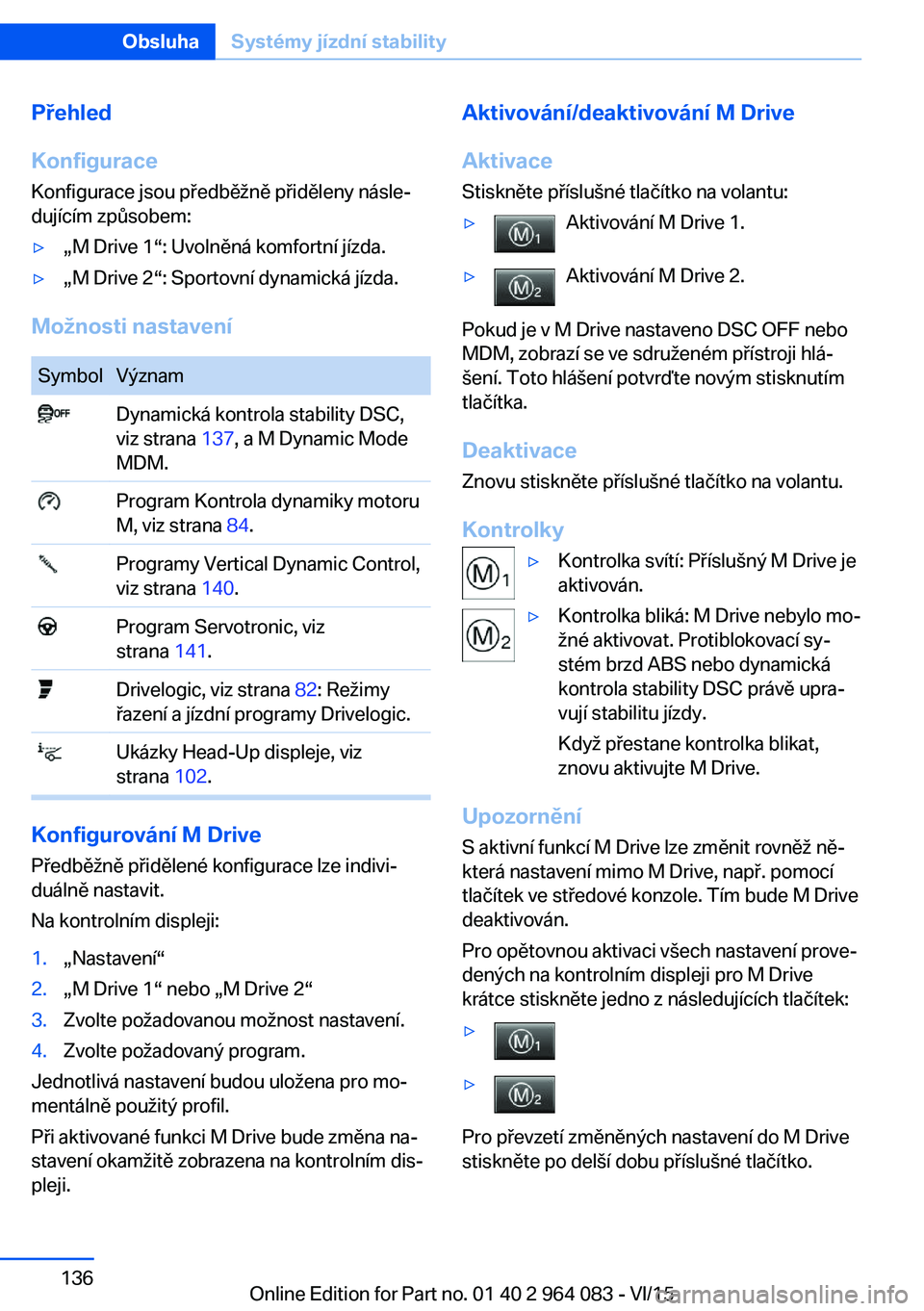

Přehled
Konfigurace
Konfigurace jsou předběžně přiděleny násle‐
dujícím způsobem:▷„M Drive 1“: Uvolněná komfortní jízda.▷„M Drive 2“: Sportovní dynamická jízda.
Možnosti nastavení
SymbolVýznam Dynamická kontrola stability DSC,
viz strana 137, a M Dynamic Mode
MDM. Program Kontrola dynamiky motoru
M, viz strana 84. Programy Vertical Dynamic Control,
viz strana 140. Program Servotronic, viz
strana 141. Drivelogic, viz strana 82: Režimy
řazení a jízdní programy Drivelogic. Ukázky Head-Up displeje, viz
strana 102.
Konfigurování M Drive
Předběžně přidělené konfigurace lze indivi‐
duálně nastavit.
Na kontrolním displeji:
1.„Nastavení“2.„M Drive 1“ nebo „M Drive 2“3.Zvolte požadovanou možnost nastavení.4.Zvolte požadovaný program.
Jednotlivá nastavení budou uložena pro mo‐
mentálně použitý profil.
Při aktivované funkci M Drive bude změna na‐
stavení okamžitě zobrazena na kontrolním dis‐
pleji.
Aktivování/deaktivování M Drive
Aktivace
Stiskněte příslušné tlačítko na volantu:▷Aktivování M Drive 1.▷Aktivování M Drive 2.
Pokud je v M Drive nastaveno DSC OFF nebo
MDM, zobrazí se ve sdruženém přístroji hlá‐
šení. Toto hlášení potvrďte novým stisknutím
tlačítka.
Deaktivace Znovu stiskněte příslušné tlačítko na volantu.
Kontrolky
▷Kontrolka svítí: Příslušný M Drive je
aktivován.▷Kontrolka bliká: M Drive nebylo mo‐
žné aktivovat. Protiblokovací sy‐
stém brzd ABS nebo dynamická
kontrola stability DSC právě upra‐
vují stabilitu jízdy.
Když přestane kontrolka blikat,
znovu aktivujte M Drive.
Upozornění
S aktivní funkcí M Drive lze změnit rovněž ně‐
která nastavení mimo M Drive, např. pomocí
tlačítek ve středové konzole. Tím bude M Drive
deaktivován.
Pro opětovnou aktivaci všech nastavení prove‐
dených na kontrolním displeji pro M Drive
krátce stiskněte jedno z následujících tlačítek:
▷▷
Pro převzetí změněných nastavení do M Drive
stiskněte po delší dobu příslušné tlačítko.
Seite 136ObsluhaSystémy jízdní stability136
Online Edition for Part no. 01 40 2 964 083 - VI/15
