2016 BMW 7 SERIES sensor

Systemet kan inte se om ett hinder rör sig i ef‐
terhand. Därför visas markeringarna på indiker‐
ingen med grå färg en viss tid efter stillas‐
tående. Området bredvid fordonet måste
registreras på nytt.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Med släp eller använt
släpvagnseluttag
De bakre sensorerna kan inte göra någon exakt
mätning. De bakre PDC-funktionerna avaktive‐ ras därför.
Vit symbol visas
Beroende på utrustning visas sensorer‐
nas registreringsområde mörktonat på
Control-displayen.
Ultraljudsmätningens begränsningar Vissa objekt kan inte identifieras med hjälp av
ultraljudsmätning, t ex vid följande:▷Små barn och hundar.▷Personer med vissa kläder, t.ex. rockar.▷Vid extern störning av ultraljudet, t.ex. på
grund av förbikörande fordon eller hög‐
ljudda maskiner.▷Om sensorerna är smutsiga, isiga, skadade
eller felställda.▷Vid vissa väderförhållanden, t.ex. vid hög
luftfuktighet, regn, snö, extrem hetta eller
kraftig vind.▷Vid dragkrokar och kopplingar hos andra
fordon.▷Smala eller kilformiga objekt.▷Vid objekt som rör sig.▷Högt placerade, utskjutande objekt, t.ex.
väggutsprång eller last.▷Objekt med hörn, kanter och släta ytor.▷Objekt med släta ytor eller strukturer, t.ex.
staket.▷Vid objekt med porösa ytor.▷Vid utstickande last.▷Små och låga objekt, t.ex. lådor.▷Hinder och personer vid vägkanten.▷Mjuka eller skumplasttäckta hinder.▷Växter eller buskar.
Redan indikerade låga objekt, t ex trottoarkan‐
ter, kan åter hamna i sensorernas döda om‐
råde, innan eller efter att den konstanta signa‐
len ljuder.
Systemet tar inte hänsyn till last som sticker ut
utanför fordonet.
FelvarningarI följande situationer kan PDC indikera en var‐
ning trots att inget hinder befinner sig inom sy‐
stemets räckvidd:
▷Vid häftigt regn.▷Vid mycket smutsiga eller nedisade senso‐
rer.▷Vid snötäckta sensorer.▷Vid skrovlig gatubeläggning.▷Vid ojämnheter i marken, t.ex. fartgupp.▷I stora, rätvinkliga byggnader med kala
väggar, t.ex. parkeringsgarage.▷I tvättanläggningar.▷Vid kraftiga avgaser.▷Om täckkåpan för släpvagnskopplingen
sitter snett.▷På grund av andra ultraljudskällor, t.ex.
sopmaskiner, ångtvättar eller neonrör.
För att minska antalet felvarningar kan du vid
behov stänga av den automatiska aktiveringen
Seite 185FörarhjälpsystemInstrument185
Online Edition for Part no. 0140 2 966 462 - X/15

av PDC vid hinder som har registrerats, t.ex. i
automattvättar, se sid 182.
Funktionsfel Ett Check Control-meddelande visas.
Vit symbol visas och sensorernas regi‐
streringsområde visas mörkt på Control
Display.
PDC-systemet är ur funktion. Låt kontrollera
systemet.
Utan Surround View:
Backkamera
Princip
Backkameran hjälper dig vid fickparkering och
manövrering. Den visar området bakom fordo‐
net på Control Display.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. Risk för
olyckor. Anpassa körsättet till trafikförhållan‐
dena. Kontrollera trafiksituationen och omgiv‐
ningarna runt fordonet med en direkt blick och
ingrip aktivt i de uppkommande situatio‐
nerna.◀
Översikt
Knapp i bilenBackkamera
Kamera
Kameraobjektivet sitter i bagageluckan.
Bildkvaliteten kan försämras på grund av
smuts. Rengöra kameraobjektiv, se sid 302.
Till-/frånkoppling
Automatisk tillkoppling
Lägg i växelväljarläge R när motorn är igång.
Automatisk frånkoppling vid körning
framåt
Systemet kopplar ifrån om en viss körsträcka
eller hastighet överskrids.
Koppla vid behov åter till systemet.
Manuell till-/frånkoppling Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.
På Control-displayen indikeras PDC.
Om backväxeln är ilagd när man trycker på
knappen visas bilden från backkameran.
Växla visningsläge via iDrive
Med PDC aktiverat:
"Backkamera"
Backkamerans bild visas.
Seite 186InstrumentFörarhjälpsystem186
Online Edition for Part no. 0140 2 966 462 - X/15

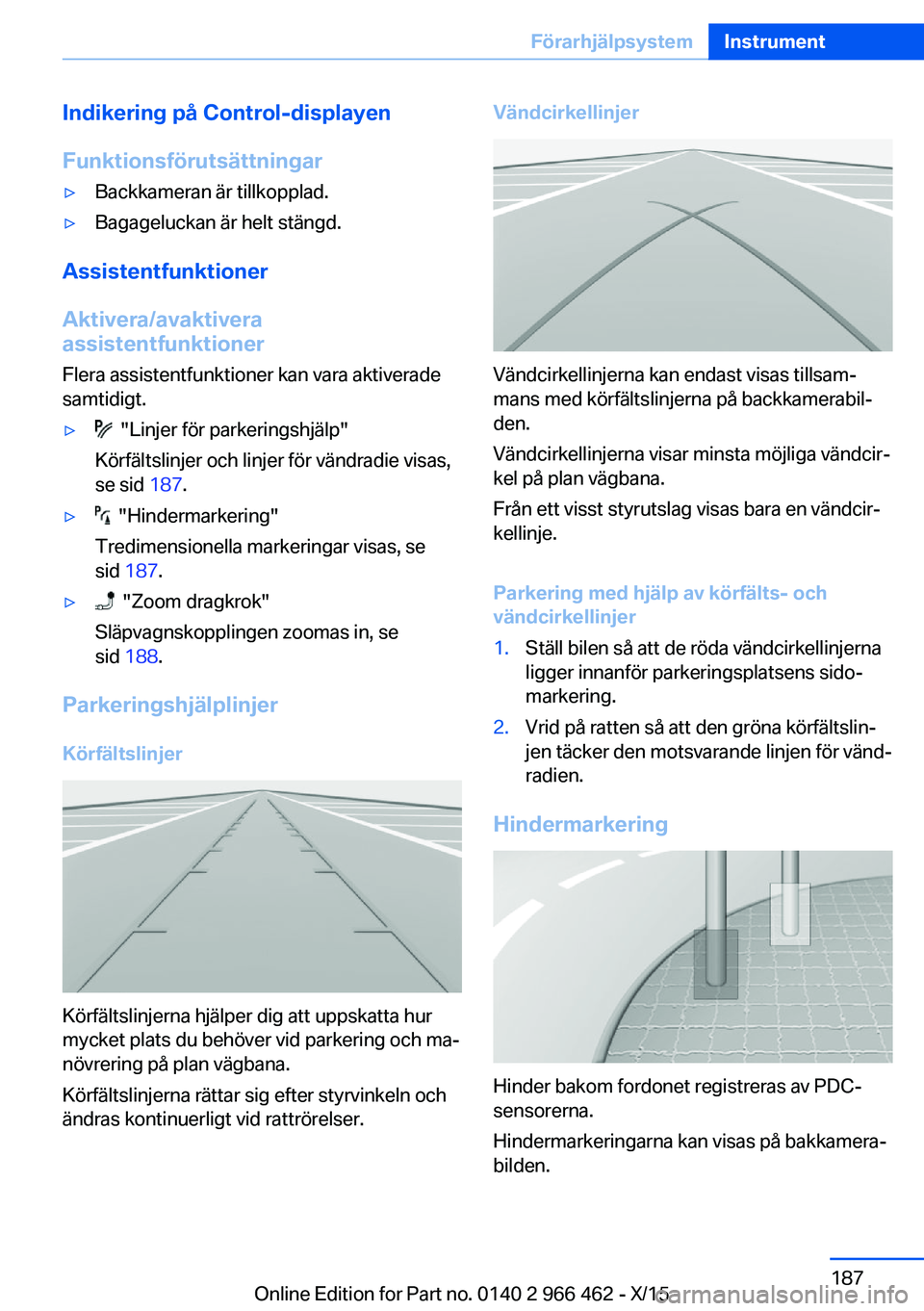

Indikering på Control-displayen
Funktionsförutsättningar▷Backkameran är tillkopplad.▷Bagageluckan är helt stängd.
Assistentfunktioner
Aktivera/avaktivera
assistentfunktioner
Flera assistentfunktioner kan vara aktiverade
samtidigt.
▷ "Linjer för parkeringshjälp"
Körfältslinjer och linjer för vändradie visas,
se sid 187.▷ "Hindermarkering"
Tredimensionella markeringar visas, se
sid 187 .▷ "Zoom dragkrok"
Släpvagnskopplingen zoomas in, se
sid 188 .
Parkeringshjälplinjer
Körfältslinjer
Körfältslinjerna hjälper dig att uppskatta hur
mycket plats du behöver vid parkering och ma‐
növrering på plan vägbana.
Körfältslinjerna rättar sig efter styrvinkeln och
ändras kontinuerligt vid rattrörelser.
Vändcirkellinjer
Vändcirkellinjerna kan endast visas tillsam‐
mans med körfältslinjerna på backkamerabil‐
den.
Vändcirkellinjerna visar minsta möjliga vändcir‐
kel på plan vägbana.
Från ett visst styrutslag visas bara en vändcir‐
kellinje.
Parkering med hjälp av körfälts- och
vändcirkellinjer
1.Ställ bilen så att de röda vändcirkellinjerna
ligger innanför parkeringsplatsens sido‐
markering.2.Vrid på ratten så att den gröna körfältslin‐
jen täcker den motsvarande linjen för vänd‐
radien.
Hindermarkering
Hinder bakom fordonet registreras av PDC-
sensorerna.
Hindermarkeringarna kan visas på bakkamera‐
bilden.
Seite 187FörarhjälpsystemInstrument187
Online Edition for Part no. 0140 2 966 462 - X/15

Assistentfunktioner
Aktivera/avaktivera
assistentfunktioner
Flera assistentfunktioner kan vara aktiverade
samtidigt.
Följande assistentfunktioner kan aktiveras ma‐
nuellt:▷ "Linjer för parkeringshjälp"▷ "Hindermarkering"▷ "Zoom dragkrok"▷ "Biltvätt"
Följande assistentfunktioner visas automatiskt:
▷Flankskydd, se sid 192.▷Dörröppningsvinkel, se sid 192.
Parkeringshjälplinjer
Körfältslinjer
Körfältslinjerna hjälper dig att uppskatta hur
mycket plats du behöver vid parkering och ma‐
növrering på plan vägbana.
Körfältslinjerna rättar sig efter styrvinkeln och
ändras kontinuerligt vid rattrörelser.
Vändcirkellinjer
Vändcirkellinjerna kan endast visas tillsam‐
mans med körfältslinjerna på backkamerabil‐
den.
Vändcirkellinjerna visar minsta möjliga vändcir‐
kel på plan vägbana.
Från ett visst styrutslag visas bara en vändcir‐
kellinje.
Parkering med hjälp av körfälts- och
vändcirkellinjer
1.Ställ bilen så att de röda vändcirkellinjerna
ligger innanför parkeringsplatsens sido‐
markering.2.Vrid på ratten så att den gröna körfältslin‐
jen täcker den motsvarande linjen för vänd‐
radien.
Hindermarkering
Hinder bakom fordonet registreras av PDC-
sensorerna.
Hindermarkeringar kan visas i kamerabilden.
Hindermarkeringarnas olika färgnyanser mot‐
svarar PDC-markeringarna.
Seite 191FörarhjälpsystemInstrument191
Online Edition for Part no. 0140 2 966 462 - X/15

Tvättanläggningsvy
Tvättanläggningsvyn underlättar inkörning i
tvättanläggningar genom att visa fordonets
hjulspår.
Zoom på släpvagnskopplingen För att underlätta tillkopplingen av en släp‐
vagn, kan bilden av släpvagnskopplingen för‐
storas.
Du kan uppskatta släpvagnens avstånd till
släpvagnskopplingen med hjälp av två statiska
kretsar.
Ett tillkopplingsstreck, som rättar sig efter styr‐
utslaget, hjälper dig att rikta in släpvagnskopp‐
lingen i förhållande till släpvagnen.
Visa släpvagnskoppling via iDrive, se sid 191.
Flankskydd
Princip
För att skydda fordonets flanker visas hinder‐
markeringar bredvid fordonet.
▷Inga markeringar: Inga hinder identifiera‐
des.▷Färgade markeringar: Varning för identifi‐
erade hinder.
Flankskyddets gränser
Systmet visar bara stillastående hinder, som
dessförinnan registrerats av sensorerna vid
förbikörningen.
Systemet kan inte se om ett hinder rör sig i ef‐
terhand. Efter en viss tid när fordonet står stilla
visas därför markeringarna på indikeringen inte
längre. Området bredvid fordonet måste regi‐
streras på nytt.
Dörröppningsvinkel
Vid växelväljarposition P visas dörrarnas maxi‐
mala öppningsvinkel.
Panorama View
Princip
I oöversiktliga utfarter och korsningar ger Side
View tidigt en överblick över den tvärgående
trafiken. Trafikanter som är dolda av ett hinder
på sidan, upptäcks först mycket sent från för‐
arplatsen. För att förbättra sikten registrerar
Seite 192InstrumentFörarhjälpsystem192
Online Edition for Part no. 0140 2 966 462 - X/15

kamerorna framtills och baktills trafiken på si‐
dorna.
Gula linjer på skärmbilden visas fordonets
främre och bakre ända.
Kamerans bild är olika kraftigt förvriden i olika
områden och därför lämpar det sig inte för att
bedöma avstånd.
Indikering på Control-displayen Tryck på knappen när motorn går.
Beroende på färdriktningen visas bilden från
olika kameror:▷"fram": Den främre kamerans bild.▷"bak": Den bakre kamerans bild.
Därutöver kan varningen för tvärgående trafik,
se sid 203, varna för fordon som närmar sig
med hjälp av radarsensorer.
Med navigeringssystem:
Aktiveringspunkter
Princip
Positioner vid vilka Panorama View skall slås
på automatiskt kan sparas som aktiverings‐
punkter, förutsatt att en GPS-signal tas emot.
Upp till tio aktiveringspunkter kan sparas.
Aktiveringspunkter kan användas för den
främre kameran vid körning framåt.
Spara aktiveringspunkter
1.Kör till den position vid vilken systemet
skall slås på och stanna.2. Tryck på knappen.3.För kontrollvredet åt vänster.4. "Lägg till aktiveringspunkt"
Den aktuella positionen visas.5."Lägg till aktiveringspunkt"
Aktiveringspunkter sparas om möjligt med ort
och gata eller med GPS-koordinaterna.
Använda aktiveringspunkter
Användningen av aktiveringspunkter kan sät‐
tas på och stängas av.1. Tryck på knappen.2.För kontrollvredet åt vänster.3. "Inställningar"4."Panoramavy, GPS-baserad"5."Panoramavy, GPS-baserad"
Visa eller radera aktiveringspunkter
1. Tryck på knappen.2.För kontrollvredet åt vänster.3. "Visa aktiveringspunkter"
Lista på alla aktiveringspunkter visas.4."Radera den här aktiveringspunkten" eller
"Radera alla aktiveringspunkter"
Ställa in ljusstyrka och kontrast via
iDrive
Vid tillslagen Surround View eller Panorama
View:
1.För kontrollvredet åt vänster.2.▷ "Ljusstyrka"▷ "Kontrast"3.Ställ in önskat värde.
Funktionsbegränsningar
I följande situationer kan systemet bara använ‐
das i begränsad omfattning:
▷Vid dåliga ljusförhållanden.▷Vid smutsiga kameror.▷När dörren är öppen.▷När bagageluckan är öppen.▷När ytterbackspeglarna är infällda.
Grått skrafferade ytor med symbol (t.ex. öppen
dörr), markerade områden i kameravisningen,
som inte visas för tillfället.
Seite 193FörarhjälpsystemInstrument193
Online Edition for Part no. 0140 2 966 462 - X/15

Grått skrafferade ytor utan symbol, t.ex. fram‐
för fordonet, markerar områden, som kame‐
rorna inte ser.
Systemets begränsningar
Områden som kamerorna inte ser Områden runt fordonet, som kamerorna inte
kan se på grund av blickvinkeln visas med grå
skraffering.
Identifiering av objekt Mycket låga hinder samt utskjutande, högre
placerade objekt, t ex väggutsprång, kan inte
identifieras av systemet.
Assistansfunktionerna beaktar även data från
PDC.
Observera anvisningarna i kapitlet Park Di‐
stance Control PDC, se sid 181.
De objekt som visas på Control-displayen kan
vara närmare än vad de verkar. Uppskatta inte
avståndet till objekten på displayen.
Funktionsfel
Om en kamera slutar fungerar visas detta på
Control Display.
Gul symbol visas och den ej funge‐
rande kamerans registreringsområde
visas mörkt på Control Display.
Parkeringsassistent
PrincipSystemet underlättar vid parkering i följande
situationer:▷Vid sidoparkering parallellt med vägbanan.▷Vid bakåtparkering på tvärs mot vägbanan.
Handhavandet av parkeringsassistenten består
av följande tre steg:
▷Slå på och aktivera.▷Sökning efter parkeringsluckor.▷Parkering.
Systemets status samt nödvändiga anvis‐
ningar visas på Control-displayen.
Ultraljudssensorer mäter parkeringsfickor på
båda sidor om bilen.
Systemet beräknar den optimala parkeringslin‐
jen.
Vid parkering tar systemet över följande funk‐
tioner under parkeringsförloppet:
▷Styrning.▷Acceleration och bromsning.▷Växling.
Håll knappen för parkeringsassistenten in‐
tryckt under parkeringen. Parkeringsförloppet
sker automatiskt.
Parkeringsassistent Plus: Vid lämpliga parker‐
ingsluckor kan fordonet parkeras in och ut
fjärrstyrt, se sid 198.
Anvisningar
Vid parkering, beakta även optisk och akustisk
information och anvisningar på PDC, parker‐
ingsassistenten och backkameran och reagera
motsvarande.
Till systemet hör också Park Distance Control
PDC, se sid 181.
Höga ljud utanför eller inne i bilen kan över‐
rösta PDC-signalen.
VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma trafiksituationen korrekt. På grund
av tekniska systembegränsningar kan syste‐
met inte reagera självständigt i alla trafiksitua‐
Seite 194InstrumentFörarhjälpsystem194
Online Edition for Part no. 0140 2 966 462 - X/15

tioner. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
VARNING
Vid användning av släpvagnskopplingen
kan parkeringsassistenten förorsaka skador på
grund av att sensorerna är skymda. Risk för
olyckor eller materiella skador. Vid körning
med släpvagn eller vid användning av släp‐
vagnskopplingen med t.ex. en cykelhållare får
parkeringsassistenten inte användas.◀
OBSERVERA
Parkeringsassistenten styr eventuellt bi‐
len upp över eller upp på trottoarkanter. Risk
för materiella skador. Håll trafiksituationen un‐
der uppsikt och ingrip aktivt vid behov.◀
En motor som stängts av med den automatiska
start-/stoppfunktionen startas automatiskt vid
aktivering av parkeringsassistenten.
Översikt
Knapp i bilen
Parkeringsassistent
Ultraljudssensorer
Mätning i parkeringsluckor och bestämning av
avstånd till hinder sker med hjälp av de fyra ult‐
raljudssensorerna på sidorna, pilar samt PDC-
ultraljudssensorerna i stötfångarna.
För att vara säker på att systemet fungerar per‐
fekt:
▷Håll sensorerna rena och isfria, se sid 302.▷Håll ett avstånd på minst 30 cm när du an‐
vänder högtryckstvätt och spruta bara ett
kort ögonblick på sensorerna.▷Klistra inte över sensorerna.
Förutsättningar
Mätning av parkeringsfickor
▷Rak körning framåt upp till ca 35 km/h.▷Maximalt avstånd till raden med parkerade
fordon: 1,5 m.
Lämplig parkeringsficka
Allmänt:
▷Lucka bakom ett objekt som är minst 0,5 m
långt.▷Lucka mellan två objekt som är vardera
minst 0,5 m långa.
Parkering parallellt med vägbanan:
▷Minsta längd för luckan mellan två objekt:
Den egna fordonslängden plus ca 0,8 m.▷Minsta djup: Ca 1,5 m.
Vinkelrät parkering:
Seite 195FörarhjälpsystemInstrument195
Online Edition for Part no. 0140 2 966 462 - X/15
