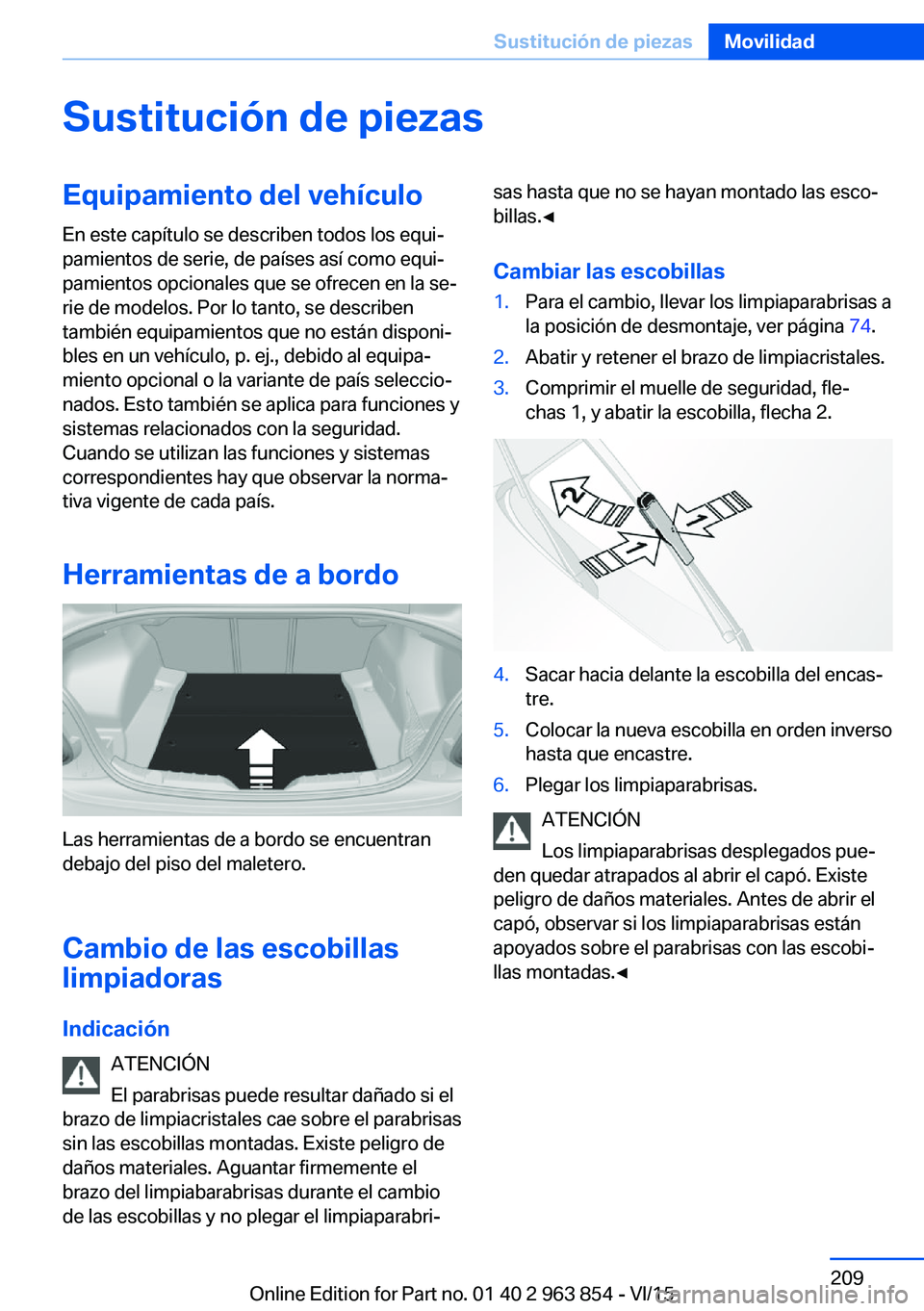

Sustitución de piezasEquipamiento del vehículoEn este capítulo se describen todos los equi‐
pamientos de serie, de países así como equi‐
pamientos opcionales que se ofrecen en la se‐
rie de modelos. Por lo tanto, se describen
también equipamientos que no están disponi‐
bles en un vehículo, p. ej., debido al equipa‐
miento opcional o la variante de país seleccio‐
nados. Esto también se aplica para funciones y
sistemas relacionados con la seguridad.
Cuando se utilizan las funciones y sistemas
correspondientes hay que observar la norma‐
tiva vigente de cada país.
Herramientas de a bordo
Las herramientas de a bordo se encuentran
debajo del piso del maletero.
Cambio de las escobillas
limpiadoras
Indicación ATENCIÓN
El parabrisas puede resultar dañado si el
brazo de limpiacristales cae sobre el parabrisas sin las escobillas montadas. Existe peligro dedaños materiales. Aguantar firmemente el
brazo del limpiabarabrisas durante el cambio
de las escobillas y no plegar el limpiaparabri‐
sas hasta que no se hayan montado las esco‐
billas.◀
Cambiar las escobillas1.Para el cambio, llevar los limpiaparabrisas a
la posición de desmontaje, ver página 74.2.Abatir y retener el brazo de limpiacristales.3.Comprimir el muelle de seguridad, fle‐
chas 1, y abatir la escobilla, flecha 2.4.Sacar hacia delante la escobilla del encas‐
tre.5.Colocar la nueva escobilla en orden inverso
hasta que encastre.6.Plegar los limpiaparabrisas.
ATENCIÓN
Los limpiaparabrisas desplegados pue‐
den quedar atrapados al abrir el capó. Existe
peligro de daños materiales. Antes de abrir el
capó, observar si los limpiaparabrisas están
apoyados sobre el parabrisas con las escobi‐
llas montadas.◀
Seite 209Sustitución de piezasMovilidad209
Online Edition for Part no. 01 40 2 963 854 - VI/15

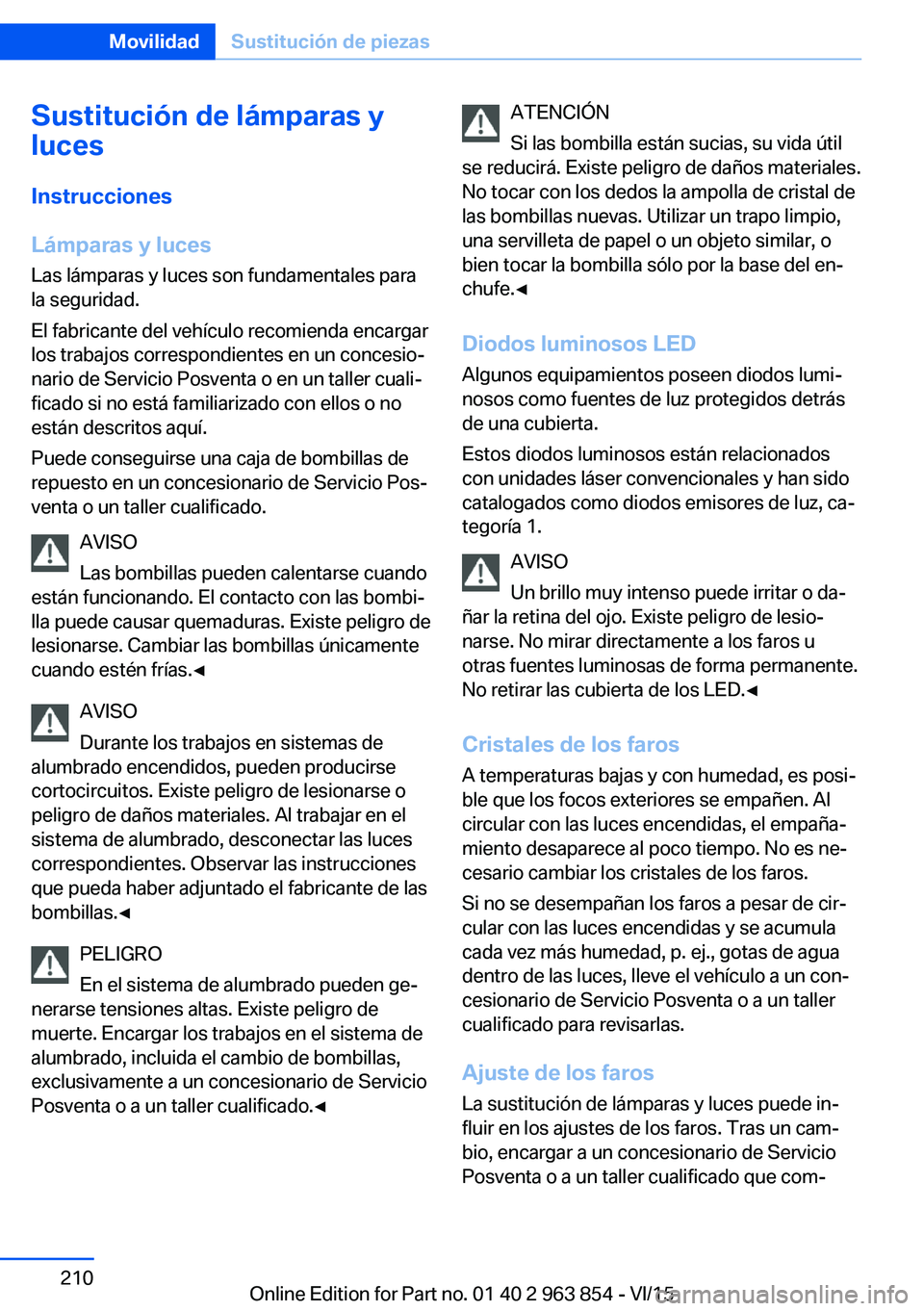

Sustitución de lámparas y
luces
Instrucciones
Lámparas y luces
Las lámparas y luces son fundamentales para
la seguridad.
El fabricante del vehículo recomienda encargar
los trabajos correspondientes en un concesio‐
nario de Servicio Posventa o en un taller cuali‐
ficado si no está familiarizado con ellos o no
están descritos aquí.
Puede conseguirse una caja de bombillas de
repuesto en un concesionario de Servicio Pos‐
venta o un taller cualificado.
AVISO
Las bombillas pueden calentarse cuando
están funcionando. El contacto con las bombi‐
lla puede causar quemaduras. Existe peligro de
lesionarse. Cambiar las bombillas únicamente
cuando estén frías.◀
AVISO
Durante los trabajos en sistemas de
alumbrado encendidos, pueden producirse
cortocircuitos. Existe peligro de lesionarse o
peligro de daños materiales. Al trabajar en el
sistema de alumbrado, desconectar las luces
correspondientes. Observar las instrucciones
que pueda haber adjuntado el fabricante de las
bombillas.◀
PELIGRO
En el sistema de alumbrado pueden ge‐
nerarse tensiones altas. Existe peligro de
muerte. Encargar los trabajos en el sistema de
alumbrado, incluida el cambio de bombillas,
exclusivamente a un concesionario de Servicio
Posventa o a un taller cualificado.◀ATENCIÓN
Si las bombilla están sucias, su vida útil
se reducirá. Existe peligro de daños materiales.
No tocar con los dedos la ampolla de cristal de
las bombillas nuevas. Utilizar un trapo limpio,
una servilleta de papel o un objeto similar, o
bien tocar la bombilla sólo por la base del en‐
chufe.◀
Diodos luminosos LED
Algunos equipamientos poseen diodos lumi‐
nosos como fuentes de luz protegidos detrás
de una cubierta.
Estos diodos luminosos están relacionados
con unidades láser convencionales y han sido
catalogados como diodos emisores de luz, ca‐
tegoría 1.
AVISO
Un brillo muy intenso puede irritar o da‐
ñar la retina del ojo. Existe peligro de lesio‐
narse. No mirar directamente a los faros u
otras fuentes luminosas de forma permanente.
No retirar las cubierta de los LED.◀
Cristales de los faros A temperaturas bajas y con humedad, es posi‐
ble que los focos exteriores se empañen. Al
circular con las luces encendidas, el empaña‐
miento desaparece al poco tiempo. No es ne‐
cesario cambiar los cristales de los faros.
Si no se desempañan los faros a pesar de cir‐
cular con las luces encendidas y se acumula
cada vez más humedad, p. ej., gotas de agua
dentro de las luces, lleve el vehículo a un con‐
cesionario de Servicio Posventa o a un taller
cualificado para revisarlas.
Ajuste de los faros
La sustitución de lámparas y luces puede in‐
fluir en los ajustes de los faros. Tras un cam‐
bio, encargar a un concesionario de Servicio
Posventa o a un taller cualificado que com‐Seite 210MovilidadSustitución de piezas210
Online Edition for Part no. 01 40 2 963 854 - VI/15

pruebe el ajuste de los faros y que lo corrija si
es necesario.
Luces delanteras, cambio de
bombillas
Faros halógenos Sumario1Luz de conducción diurna/luz de
carretera/luz de ráfagas2Luz de posición3Luz de cruce4Luces intermitentes
Acceso a los intermitentes y a la luz de
cruce
Tener en cuenta las indicaciones generales,
ver página 210.
1.Soltar las dos fijaciones del pasarruedas y
retirar la cubierta.Luces intermitentes
Lámpara de 21 vatios, PY21W.1.Dado el caso, tirar ligeramente del revesti‐
miento interior del pasarruedas hacia el in‐
terior. Girar el soporte de lámpara en sen‐
tido contrario al de las agujas del reloj y
extraerla.2.Presionar la lámpara con suavidad contra
el portalámparas, girarla en sentido contra‐
rio a las agujas del reloj y extraerla.3.Montar la nueva bombilla y el soporte de
lámpara siguiendo el orden inverso.4.Montar la cubierta en el pasarruedas.Seite 211Sustitución de piezasMovilidad211
Online Edition for Part no. 01 40 2 963 854 - VI/15

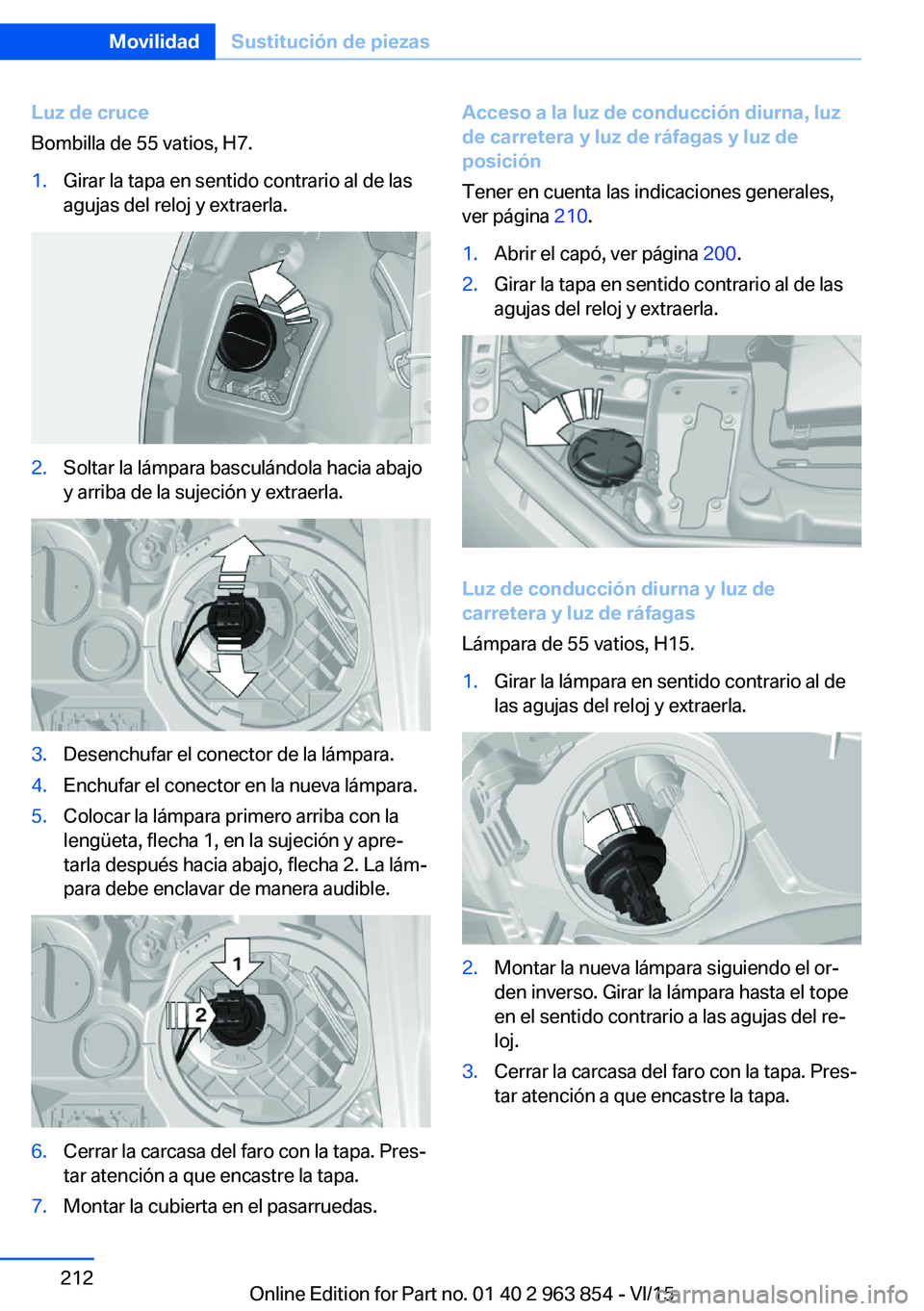

Luz de cruce
Bombilla de 55 vatios, H7.1.Girar la tapa en sentido contrario al de las
agujas del reloj y extraerla.2.Soltar la lámpara basculándola hacia abajo
y arriba de la sujeción y extraerla.3.Desenchufar el conector de la lámpara.4.Enchufar el conector en la nueva lámpara.5.Colocar la lámpara primero arriba con la
lengüeta, flecha 1, en la sujeción y apre‐
tarla después hacia abajo, flecha 2. La lám‐
para debe enclavar de manera audible.6.Cerrar la carcasa del faro con la tapa. Pres‐
tar atención a que encastre la tapa.7.Montar la cubierta en el pasarruedas.Acceso a la luz de conducción diurna, luz
de carretera y luz de ráfagas y luz de
posición
Tener en cuenta las indicaciones generales,
ver página 210.1.Abrir el capó, ver página 200.2.Girar la tapa en sentido contrario al de las
agujas del reloj y extraerla.
Luz de conducción diurna y luz de
carretera y luz de ráfagas
Lámpara de 55 vatios, H15.
1.Girar la lámpara en sentido contrario al de
las agujas del reloj y extraerla.2.Montar la nueva lámpara siguiendo el or‐
den inverso. Girar la lámpara hasta el tope
en el sentido contrario a las agujas del re‐
loj.3.Cerrar la carcasa del faro con la tapa. Pres‐
tar atención a que encastre la tapa.Seite 212MovilidadSustitución de piezas212
Online Edition for Part no. 01 40 2 963 854 - VI/15

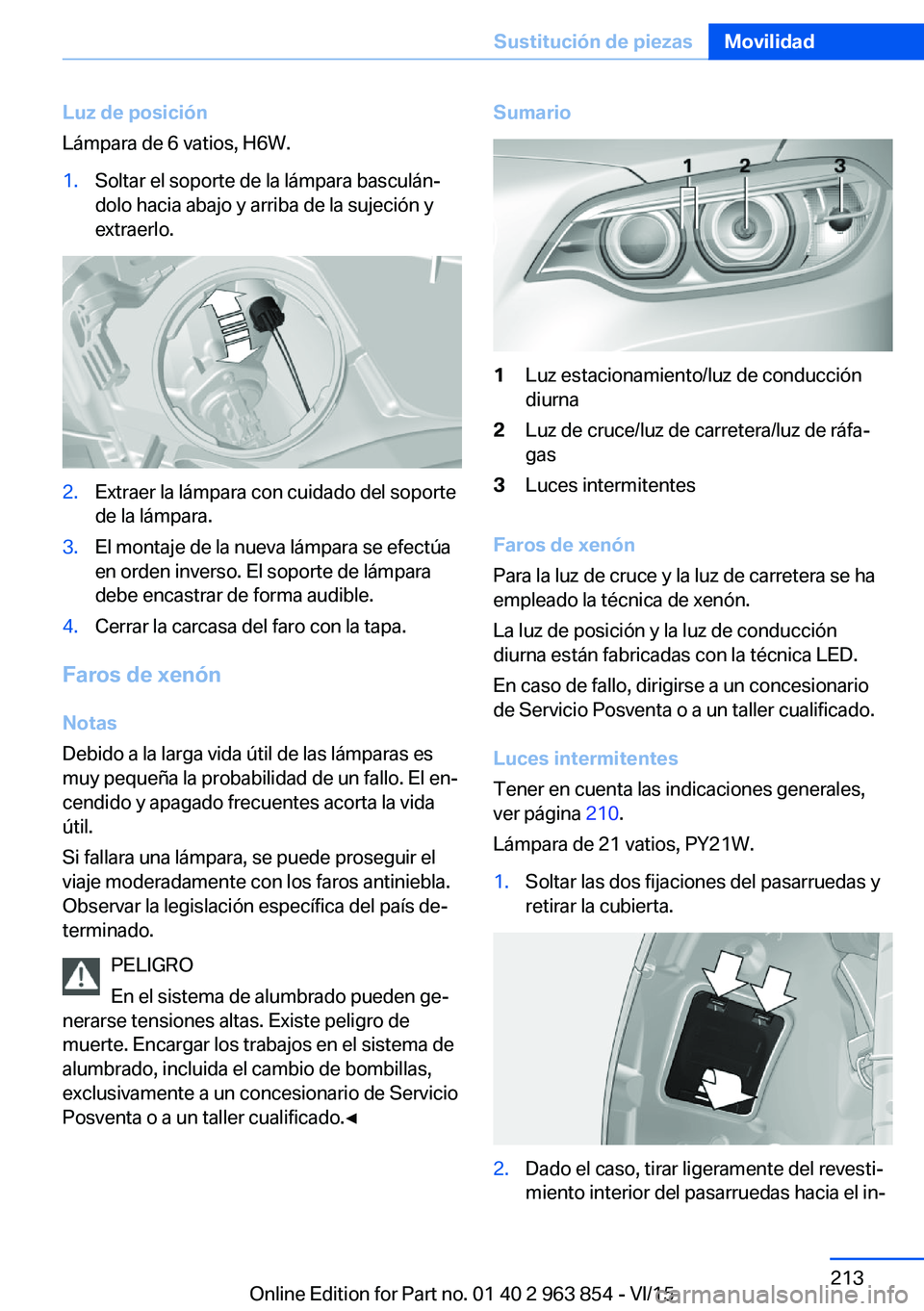

Luz de posición
Lámpara de 6 vatios, H6W.1.Soltar el soporte de la lámpara basculán‐
dolo hacia abajo y arriba de la sujeción y
extraerlo.2.Extraer la lámpara con cuidado del soporte
de la lámpara.3.El montaje de la nueva lámpara se efectúa
en orden inverso. El soporte de lámpara
debe encastrar de forma audible.4.Cerrar la carcasa del faro con la tapa.
Faros de xenón
Notas
Debido a la larga vida útil de las lámparas es
muy pequeña la probabilidad de un fallo. El en‐
cendido y apagado frecuentes acorta la vida
útil.
Si fallara una lámpara, se puede proseguir el
viaje moderadamente con los faros antiniebla.
Observar la legislación específica del país de‐
terminado.
PELIGRO
En el sistema de alumbrado pueden ge‐
nerarse tensiones altas. Existe peligro de
muerte. Encargar los trabajos en el sistema de
alumbrado, incluida el cambio de bombillas,
exclusivamente a un concesionario de Servicio
Posventa o a un taller cualificado.◀
Sumario1Luz estacionamiento/luz de conducción
diurna2Luz de cruce/luz de carretera/luz de ráfa‐
gas3Luces intermitentes
Faros de xenón
Para la luz de cruce y la luz de carretera se ha
empleado la técnica de xenón.
La luz de posición y la luz de conducción
diurna están fabricadas con la técnica LED.
En caso de fallo, dirigirse a un concesionario
de Servicio Posventa o a un taller cualificado.
Luces intermitentes
Tener en cuenta las indicaciones generales,
ver página 210.
Lámpara de 21 vatios, PY21W.
1.Soltar las dos fijaciones del pasarruedas y
retirar la cubierta.2.Dado el caso, tirar ligeramente del revesti‐
miento interior del pasarruedas hacia el in‐Seite 213Sustitución de piezasMovilidad213
Online Edition for Part no. 01 40 2 963 854 - VI/15

terior. Girar el soporte de lámpara en sen‐
tido contrario al de las agujas del reloj y
extraerla.3.Presionar la lámpara con suavidad contra
el portalámparas, girarla en sentido contra‐
rio a las agujas del reloj y extraerla.4.Montar la nueva bombilla y el soporte de
lámpara siguiendo el orden inverso.5.Montar la cubierta en el pasarruedas.
Faros antiniebla
Tener en cuenta las indicaciones generales,
ver página 210.
Lámpara 35 vatios, H8.
1.Desenroscar los tres tornillos con la parte
trasera del destornillador de las herramien‐
tas de a bordo, flechas 1, del revestimiento
de la caja de engranajes. Levantar con cui‐
dado el revestimiento de la caja de engra‐
najes, flecha 2.2.Extraer el conector de la lámpara, flecha 1.
Girar la bombilla, flecha 2.
Lado izquierdo del vehículo: girar en sen‐
tido de las agujas del reloj.Lado derecho del vehículo: girar en sentido
contrario de las agujas del reloj.
Sacar la bombilla.3.Colocar la nueva bombilla, enchufar el co‐
nector y atornillar el revestimiento de la
caja de engranajes.
Intermitente en el retrovisor exterior
Los intermitentes de los espejos exteriores es‐
tán fabricados con la técnica LED. En caso de
fallo, dirigirse a un concesionario de Servicio Posventa o a un taller cualificado.
Luces traseras, cambio de bombillas
Sumario
1Luces intermitentes2Piloto antiniebla trasero3Luz de marcha atrás4Piloto trasero5Luces de frenoSeite 214MovilidadSustitución de piezas214
Online Edition for Part no. 01 40 2 963 854 - VI/15

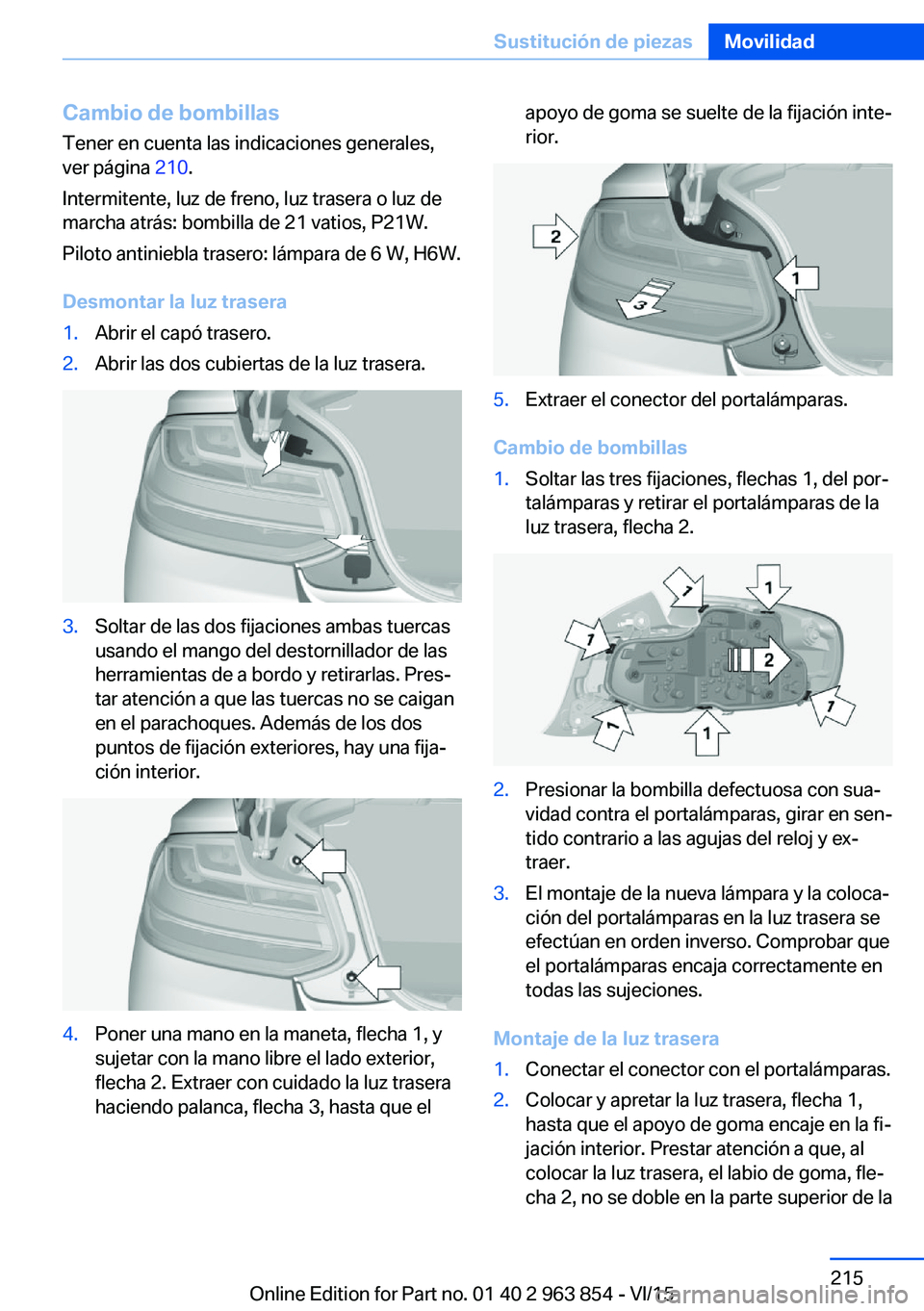

Cambio de bombillasTener en cuenta las indicaciones generales,
ver página 210.
Intermitente, luz de freno, luz trasera o luz de
marcha atrás: bombilla de 21 vatios, P21W.
Piloto antiniebla trasero: lámpara de 6 W, H6W.
Desmontar la luz trasera1.Abrir el capó trasero.2.Abrir las dos cubiertas de la luz trasera.3.Soltar de las dos fijaciones ambas tuercas
usando el mango del destornillador de las
herramientas de a bordo y retirarlas. Pres‐
tar atención a que las tuercas no se caigan
en el parachoques. Además de los dos
puntos de fijación exteriores, hay una fija‐
ción interior.4.Poner una mano en la maneta, flecha 1, y
sujetar con la mano libre el lado exterior,
flecha 2. Extraer con cuidado la luz trasera
haciendo palanca, flecha 3, hasta que elapoyo de goma se suelte de la fijación inte‐
rior.5.Extraer el conector del portalámparas.
Cambio de bombillas
1.Soltar las tres fijaciones, flechas 1, del por‐
talámparas y retirar el portalámparas de la
luz trasera, flecha 2.2.Presionar la bombilla defectuosa con sua‐
vidad contra el portalámparas, girar en sen‐
tido contrario a las agujas del reloj y ex‐
traer.3.El montaje de la nueva lámpara y la coloca‐
ción del portalámparas en la luz trasera se
efectúan en orden inverso. Comprobar que
el portalámparas encaja correctamente en
todas las sujeciones.
Montaje de la luz trasera
1.Conectar el conector con el portalámparas.2.Colocar y apretar la luz trasera, flecha 1,
hasta que el apoyo de goma encaje en la fi‐
jación interior. Prestar atención a que, al
colocar la luz trasera, el labio de goma, fle‐
cha 2, no se doble en la parte superior de laSeite 215Sustitución de piezasMovilidad215
Online Edition for Part no. 01 40 2 963 854 - VI/15

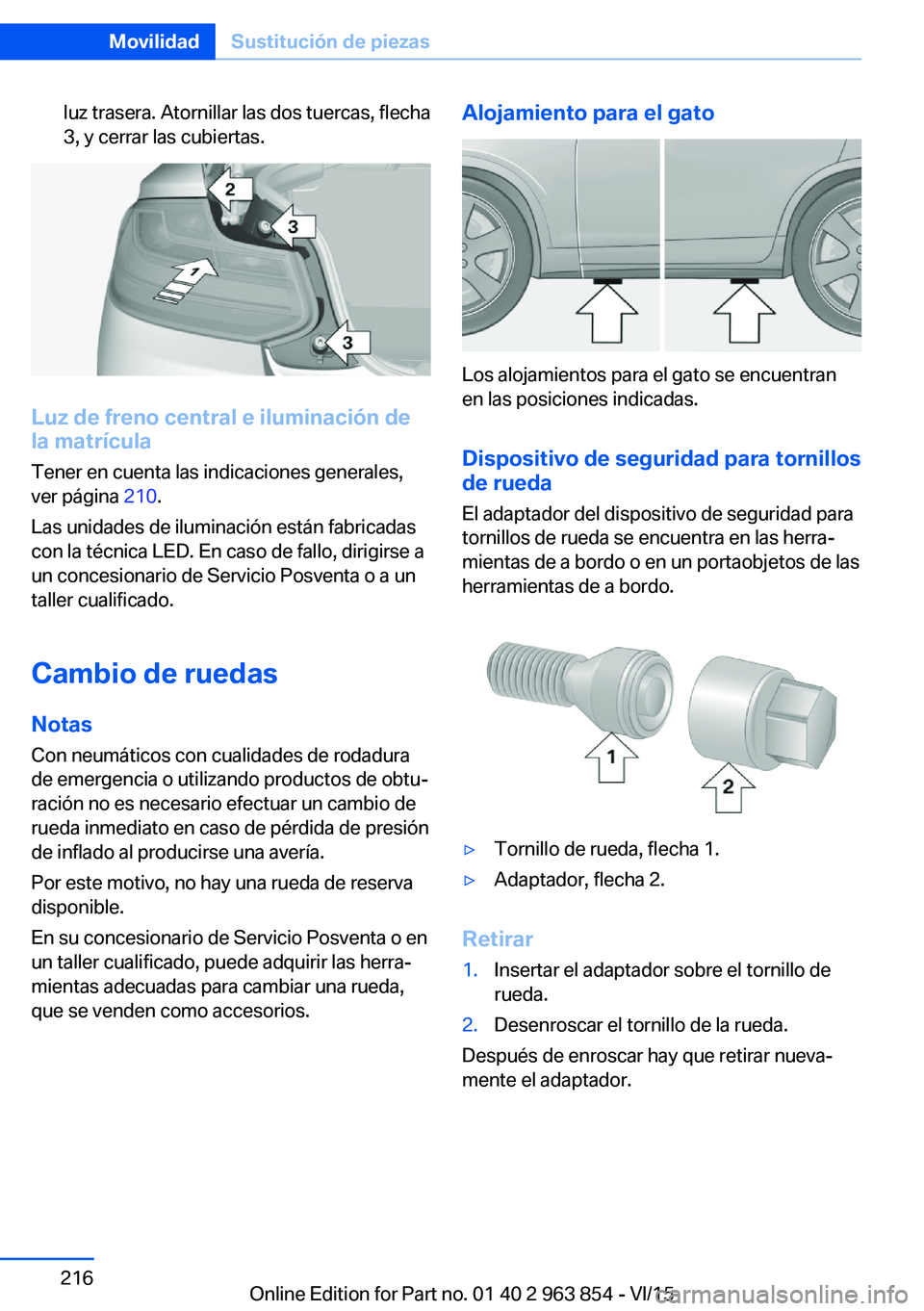

luz trasera. Atornillar las dos tuercas, flecha
3, y cerrar las cubiertas.
Luz de freno central e iluminación de
la matrícula
Tener en cuenta las indicaciones generales,
ver página 210.
Las unidades de iluminación están fabricadas
con la técnica LED. En caso de fallo, dirigirse a
un concesionario de Servicio Posventa o a un
taller cualificado.
Cambio de ruedas
Notas
Con neumáticos con cualidades de rodadura
de emergencia o utilizando productos de obtu‐
ración no es necesario efectuar un cambio de rueda inmediato en caso de pérdida de presiónde inflado al producirse una avería.
Por este motivo, no hay una rueda de reserva
disponible.
En su concesionario de Servicio Posventa o en
un taller cualificado, puede adquirir las herra‐
mientas adecuadas para cambiar una rueda,
que se venden como accesorios.
Alojamiento para el gato
Los alojamientos para el gato se encuentran
en las posiciones indicadas.
Dispositivo de seguridad para tornillosde rueda
El adaptador del dispositivo de seguridad para
tornillos de rueda se encuentra en las herra‐
mientas de a bordo o en un portaobjetos de las
herramientas de a bordo.
▷Tornillo de rueda, flecha 1.▷Adaptador, flecha 2.
Retirar
1.Insertar el adaptador sobre el tornillo de
rueda.2.Desenroscar el tornillo de la rueda.
Después de enroscar hay que retirar nueva‐
mente el adaptador.
Seite 216MovilidadSustitución de piezas216
Online Edition for Part no. 01 40 2 963 854 - VI/15
