2016 Alfa Romeo MiTo tow

SILNIK
DANE OGÓLNETurbo TwinAir 105KM
Kod typu199B6000
CyklOtto
Ilość i ułożenie cylindrów2 w rzędzie
Średnica i skok tłoków (mm) 80,5 x 86
Całkowita pojemność skokowa (cm³) 875
Stopień sprężania10
NATURAL DYNAMIC
Moc maksymalna (CEE) (kW) 72 77
Moc maksymalna (CEE) (KM) 98 105
Odnośna prędkość obrotowa (obr/min) 5750 5500
NATURAL DYNAMIC
Maksymalny moment obrotowy (CEE) (Nm) 120 145
Maksymalny moment obrotowy (CEE) (kgm) 12,2 14,8
Odnośna prędkość obrotowa (obr/min) 1750 2000
Świece zapłonoweNGK ILKR9G8
Paliwo Benzyna zielona bezołowiowa 95 RON lub 98 RON (Specyfikacja EN228)
212
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

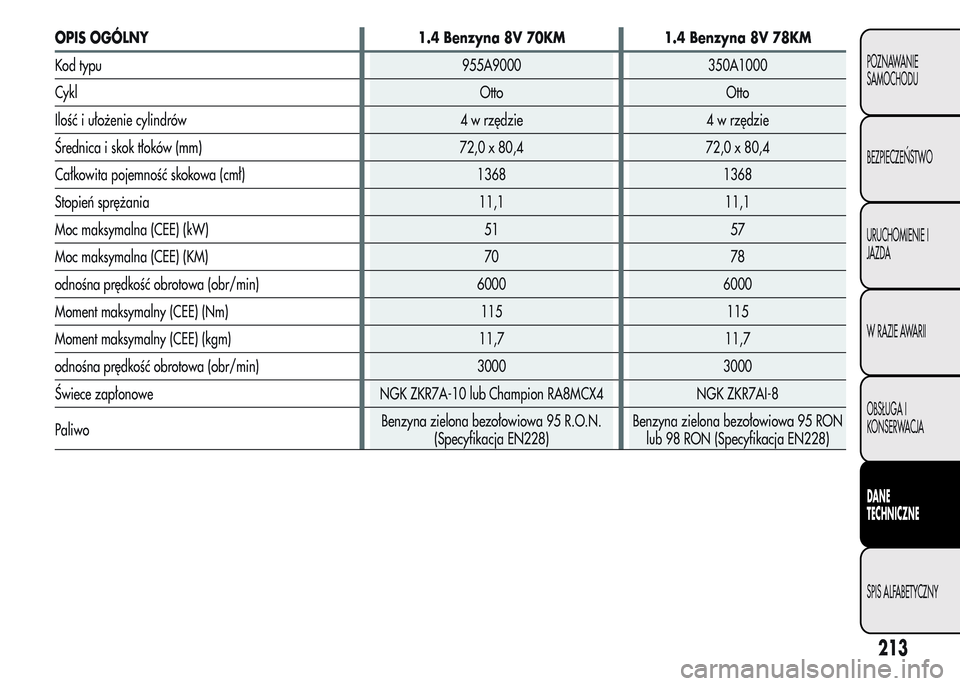

OPIS OGÓLNY 1.4 Benzyna 8V 70KM 1.4 Benzyna 8V 78KM
Kod typu 955A9000 350A1000
CyklOtto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 80,4 72,0 x 80,4
Całkowita pojemność skokowa (cmł) 1368 1368
Stopień sprężania 11,1 11,1
Moc maksymalna (CEE) (kW) 51 57
Moc maksymalna (CEE) (KM) 70 78
odnośna prędkość obrotowa (obr/min) 6000 6000
Moment maksymalny (CEE) (Nm) 115 115
Moment maksymalny (CEE) (kgm) 11,7 11,7
odnośna prędkość obrotowa (obr/min) 3000 3000
Świece zapłonowe NGK ZKR7A-10 lub Champion RA8MCX4 NGK ZKR7AI-8
PaliwoBenzyna zielona bezołowiowa 95 R.O.N.
(Specyfikacja EN228)Benzyna zielona bezołowiowa 95 RON
lub 98 RON (Specyfikacja EN228)
213
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

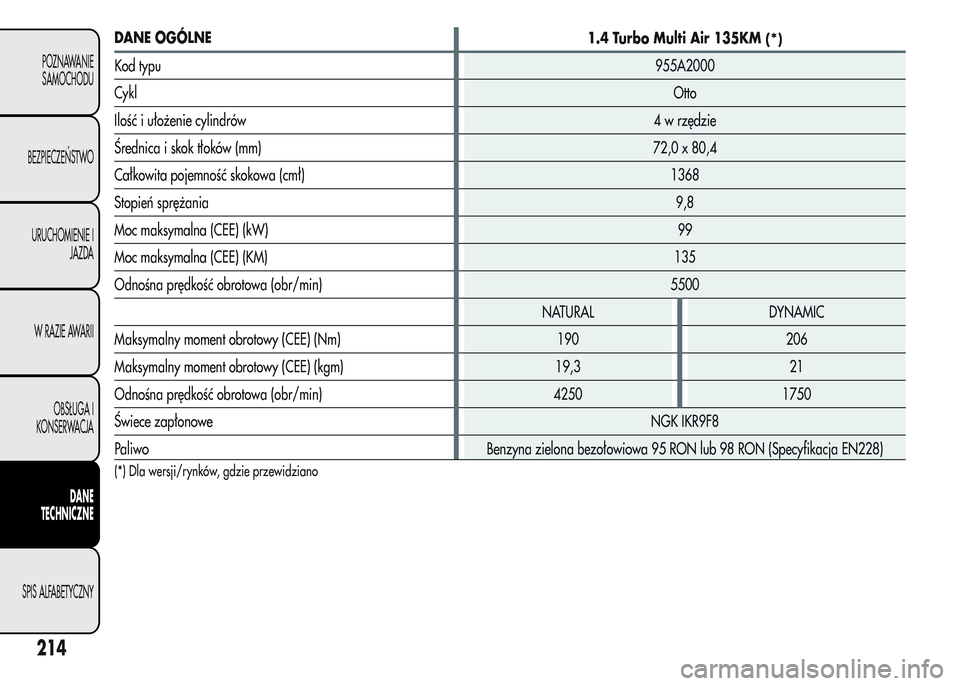

DANE OGÓLNE
1.4 Turbo Multi Air 135KM(*)
Kod typu955A2000
CyklOtto
Ilość i ułożenie cylindrów4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 80,4
Całkowita pojemność skokowa (cmł) 1368
Stopień sprężania9,8
Moc maksymalna (CEE) (kW)99
Moc maksymalna (CEE) (KM)135
Odnośna prędkość obrotowa (obr/min) 5500
NATURAL DYNAMIC
Maksymalny moment obrotowy (CEE) (Nm) 190 206
Maksymalny moment obrotowy (CEE) (kgm) 19,3 21
Odnośna prędkość obrotowa (obr/min) 4250 1750
Świece zapłonoweNGK IKR9F8
Paliwo Benzyna zielona bezołowiowa 95 RON lub 98 RON (Specyfikacja EN228)
(*) Dla wersji/rynków, gdzie przewidziano
214
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

OPIS OGÓLNY 1.4 Turbo Multi Air 170KM Quadrifoglio Verde
Kod typu955A8000
(*)
940A2000
CyklOtto
Ilość i ułożenie cylindrów4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 80,4
Całkowita pojemność skokowa (cmł) 1368
Stopień sprężania9,8
Moc maksymalna (CEE) (kW)
120
(*)/ 125
Moc maksymalna (CEE) (KM)
163
(*)/ 170
Odnośna prędkość obrotowa (obr/min)
5500
(*)/ 5000
NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 230 250
Moment maksymalny (CEE) (kgm) 23,4 25,5
odnośna prędkość obrotowa (obr/min) 2500 2500
Świece zapłonoweNGK IKR9F8
Paliwo Benzyna zielona bezołowiowa 95 RON lub 98 RON (Specyfikacja EN228)
(*) Dla wersji/rynków, gdzie przewidziano
215
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

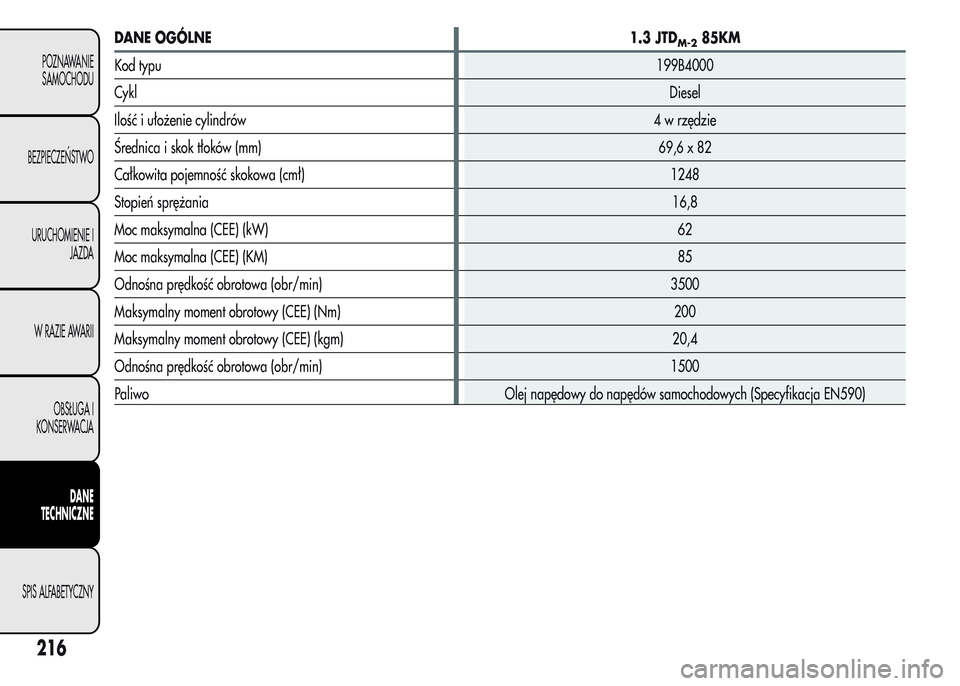

DANE OGÓLNE1.3 JTDM-285KM
Kod typu199B4000
CyklDiesel
Ilość i ułożenie cylindrów4 w rzędzie
Średnica i skok tłoków (mm) 69,6 x 82
Całkowita pojemność skokowa (cmł) 1248
Stopień sprężania16,8
Moc maksymalna (CEE) (kW)62
Moc maksymalna (CEE) (KM)85
Odnośna prędkość obrotowa (obr/min) 3500
Maksymalny moment obrotowy (CEE) (Nm) 200
Maksymalny moment obrotowy (CEE) (kgm) 20,4
Odnośna prędkość obrotowa (obr/min) 1500
Paliwo Olej napędowy do napędów samochodowych (Specyfikacja EN590)
216
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

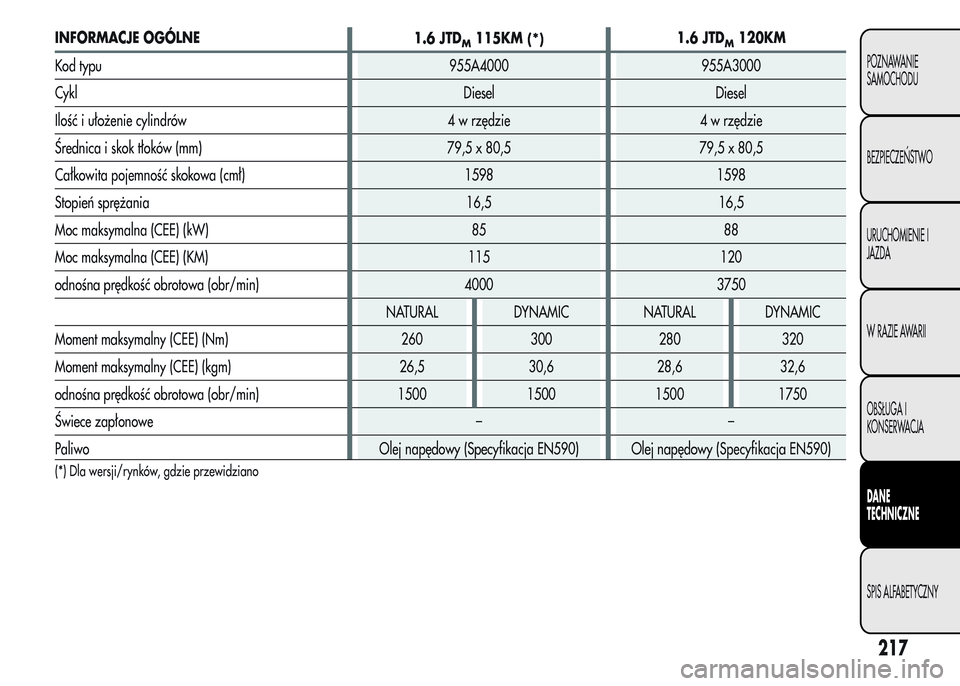

INFORMACJE OGÓLNE
1.6 JTDM115KM(*)1.6 JTDM120KM
Kod typu 955A4000 955A3000
Cykl Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 79,5 x 80,5 79,5 x 80,5
Całkowita pojemność skokowa (cmł) 1598 1598
Stopień sprężania 16,5 16,5
Moc maksymalna (CEE) (kW) 85 88
Moc maksymalna (CEE) (KM) 115 120
odnośna prędkość obrotowa (obr/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 260 300 280 320
Moment maksymalny (CEE) (kgm) 26,5 30,6 28,6 32,6
odnośna prędkość obrotowa (obr/min) 1500 1500 1500 1750
Świece zapłonowe – –
Paliwo Olej napędowy (Specyfikacja EN590) Olej napędowy (Specyfikacja EN590)
(*) Dla wersji/rynków, gdzie przewidziano
217
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

Wskaźnik obciążenia (nośność)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgPRAWIDŁOWY ODCZYT OZNACZENIA
NA OBRĘCZY
Przykład rys. 175:6Jx15H2ET40
6szerokość obręczy w calach (1).
Jprofil występu (występ boczny, na którym powinno opierać się
obrzeże opony) (2).
15średnica osadzenia w calach (odpowiada średnicy osadzenia
opony, która ma być montowana) (3 = Ø).
H2forma i ilość „wrębów” (pomiar obwodowy, który utrzymuje na
miejscu talon opony bezdętkowej na obręczy).
ET 40osadzenie koła (odległość pomiędzy płaszczyzną oparcia
tarczy/obręczy i osią symetrii obręczy koła).
222
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

OPONY RIM PROTECTOR
W przypadku użycia kołpaków kół zintegrowanych,
mocowanych (za pomocą sprężyn), na obręczy
stalowej i opon nie z pierwszego montażu,
zakupionych, wyposażonych w „Rim Protector” (rys. 176), NIE
należy montować kołpaka. Użycie nieodpowiednich opon i
kołpaków kół może spowodować spadek ciśnienia w oponie.
rys. 176A0J0166
